Номер по Госреестру СИ: 93542-24
93542-24 Делители напряжения
(ДН-400)
Назначение средства измерений:
Делители напряжения ДН-400 (далее - делители) предназначены для масштабных преобразований напряжения постоянного тока до уровня, пригодного для измерений стандартными приборами.
Возможно использование делителей в качестве рабочего эталона 1 разряда при проведении поверки киловольтметров, измерительных систем, делителей напряжения и масштабных преобразователей напряжения, в соответствии с государственной поверочной схемой для средств измерений электрического напряжения постоянного тока - вольта в диапазоне от 1 до 500 кВ (положительной и отрицательной полярностей).
Внешний вид.
Делители напряжения
Рисунок № 1
Общие сведения
Дата публикации - 21.10.2024
Срок свидетельства -
Номер записи - 195355
ID в реестре СИ - 1420664
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ДН-400,
Производитель
Изготовитель - Завод "Микроприбор"
Страна - МОЛДОВА, РЕСПУБЛИКА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
В зависимости от выбранного года в отчете выводится информация по наименованиям и межповерочным интервалам (МПИ) типов СИ, поверяемых в указанный период, а также, кол-ву выполненных по ним поверок. На круговые диаграммы не выводятся данные по МПИ с количеством поверок менее 100 и количеством типов СИ менее 10 (с целью сохранения читаемости диаграмм).
Отчет содержит 2 интерактивных графика (круговую диаграммы) и таблицу. Графики имеют возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией фильтра данных и сортировки по любой из колонок, информация приведена в целых числах и процентах.
Внимание! Отчет строится не быстро.
Бесплатный
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 1987
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2506 от 2024.10.21 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Делители напряжения (ДН-400)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Завод "Микроприбор"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
3919-73 |
Катушки электрического сопротивления, Р4012, Р4022 Завод "Микроприбор" (МОЛДОВА, РЕСПУБЛИКА ) |
Нет данных | |
|
5481-76 |
Установки для поверки на постоянном токе электростатических киловольтметров, УПК-100 Завод "Микроприбор" (МОЛДОВА, РЕСПУБЛИКА ) |
Нет данных | |
|
7909-80 |
Элементы нормальные термостатированные, Х489 Завод "Микроприбор" (МОЛДОВА, РЕСПУБЛИКА ) |
Нет данных | |
|
8925-82 |
Усилители измерительные , Ф401 Завод "Микроприбор" (МОЛДОВА, РЕСПУБЛИКА ) |
1 год | |
|
82547-21 |
Установки для поверки киловольтметров, УПК-100 Завод "Микроприбор" (МОЛДОВА, РЕСПУБЛИКА ) |
ОТ МП |
2 года |
|
93492-24 |
Делитель напряжения высоковольтный, ДНВ-100 Завод "Микроприбор" (МОЛДОВА, РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
93542-24 |
Делители напряжения, ДН-400 Завод "Микроприбор" (МОЛДОВА, РЕСПУБЛИКА ) |
ОТ МП |
1 год |
Отчет позволяет выгрузить из ФГИС АРШИН информацию, содержащуюся в поверках по выбранным типа СИ.
Форма выбора из списка типа СИ обладает свойством мультиселекта.
Анализируемый интервал 2010г. - н.в.
Задаются начало периода (год, месяц) и конец периода (год, месяц).
Выгрузка осуществляется в текстовый файл формата csv с кодировкой win1251.
Файл может быть легко прочитан любым текстовым редакторам, например: notepad++, notepad или MS Excel. Запускаем программу Excel. Переходим во вкладку «Данные». Кликаем на кнопку на ленте «Из текста», указываем путь к файлу.
Поля:
1 - Организация-поверитель
2 - ФСА РАЛ
3 - Номер свидетельства (извещения)
4 - № типа СИ
5 - Обозначение типа СИ
6 - Наименование типа СИ
7 - Модификация
8 - МПИ
9 - Изготовитель (страна, город)
10 - Собственник
11 - Год выпуска
12 - Заводской номер
13 - Дата поверки
14 - Дейтвительна до
15 - Тип поверки
16 - Ссылка на протокол поверки (если приложен)
17 - Наименование документа поверки
18 - Состав СИ (сбор данных с 2024г.)
Кто поверяет Делители напряжения (ДН-400)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Делители напряжения (ДН-400)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист технического описания и инструкции по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 10 «Порядок работы» документа «Делитель напряжения ДН-400. Техническое описание и инструкция по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Приказ Росстандарта от 30 декабря 2022 г. № 3344 «Об утверждении государственной поверочной схемы для средств измерений электрического напряжения постоянного тока в диапазоне от 1 до 500 кВ».
ПравообладательЗавод «Микроприбор», Молдова
Адрес: Молдова, г. Кишинев, б-р Дечебал, д. 139
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46Телефон: +7 (495) 437-55-77
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Принцип действия делителей основан на методе омического деления.
Делители представляют собой колонки из 5 последовательно соединенных и жестко закрепленных между собой резисторов, установленных на изоляционном основании, являющихся их высоковольтным плечом. Для защиты от пыли и механических воздействий резисторы помещены в цилиндр из изоляционного материала. Изоляционное основание резисторов и цилиндр закреплены на прямоугольном металлическом корпусе, в котором располагаются элементы схемы и плеча низкого напряжения. Сверху изоляционный цилиндр закрыт металлической крышкой.
Делители имеют два коэффициента деления.
На металлическом корпусе делителей нанесены гравировки в виде цифровых обозначений, однозначно экземпляры.
Делители пломбируются от несанкционированного на крышку, закрывающую элементы низковольтного плеча.
заводские номера идентифицирующих
доступа нанесением
методом данные
наклеек
ДН-400
К делителям данного типа относятся делители напряжения с заводскими № 047 и 048.
Нанесение знака поверки на делители не предусмотрено.

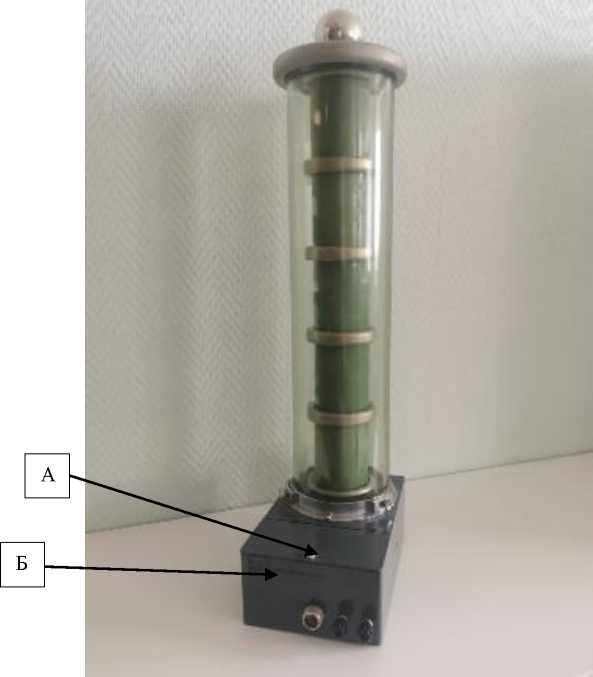

Общий вид делителя, обозначение места пломбирования от несанкционированного доступа и места нанесения заводского номера представлены на рисунке 1.
Рисунок 1 - Общий вид средства измерений, обозначение места пломбирования от несанкционированного доступа (А) и места нанесения заводского номера (Б)
Таблица 1 -
|
Наименование характеристики |
Значение |
|
Диапазон преобразований напряжения постоянного тока, кВ |
от 1 до 100 |
|
Номинальные значения коэффициентов деления |
1000 и 10000 |
|
Пределы допускаемой относительной погрешности преобразований напряжения постоянного тока, % |
± 0,1 |
Таблица 2 - Основные технические
|
Наименование характеристики |
Значение |
|
Условия применения:
|
от +10 до +25 до 80 от 84 до 106 |
|
Габаритные размеры (высота х ширина х глубина), мм, не более |
655 х 150 х 250 |
|
Масса, кг, не более |
9 |
|
Средний срок службы, лет Средняя наработка на отказ, ч |
8 7000 |
