Номер по Госреестру СИ: 82547-21
82547-21 Установки для поверки киловольтметров
(УПК-100)
Назначение средства измерений:
Установки для поверки киловольтметров УПК-100 (далее - установки) предназначены для поверки киловольтметров на напряжении постоянного тока.
Внешний вид.
Установки для поверки киловольтметров
Рисунок № 1
Внешний вид.
Установки для поверки киловольтметров
Рисунок № 2
Знак утверждения типа
Знак утверждения типаНанесение знака утверждения типа на установки не предусмотрено. Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 5 документа «Установки для поверки киловольтметров УПК-100. Техническое описание и инструкция по эксплуатации ЗМЧ.487.010 ТО».
Нормативные и технические документы
Принцип действия установок при воспроизведении напряжения основан на преобразовании напряжения питания в напряжение постоянного тока с регулируемой амплитудой, которое при помощи умножителя увеличивается до необходимого уровня. Принцип действия установок при измерении напряжения основан на методе омического деления с последующим измерением цифровым вольтметром.
Конструктивно установки выполнены в лабораторном исполнении с раздельными блоками и состоят из делителя напряжения высоковольтного ДНВ-10А делителя напряжения высоковольтного ДНВ-100, источника высокого напряжения ИВН-100.
Источник высокого напряжения ИВН-100 состоит из блока ИВН-100А, предназначенного для регулировки и питания блока высоковольтного ИВН-100, на выходе которого генерируется напряжение до 100 кВ.
Для измерений напряжения на выходе делителей напряжения высоковольтных ДНВ-10А и ДНВ-100 может использоваться цифровой вольтметр с входным сопротивлением не менее 10 МОм.
К установкам данного типа относятся установки для поверки киловольтметров УПК-100 с заводскими №№ 002 и 009.
На передней стенке корпуса каждого блока установки имеют табличку с напечатанными на ней серийными номерами в виде цифровых обозначений, обеспечивающие возможность прочтения и сохранность номера в процессе эксплуатации СИ.
Нанесение знака поверки на установки не предусмотрено.
Общий вид средства измерений приведен на рисунках с 1 по 2.

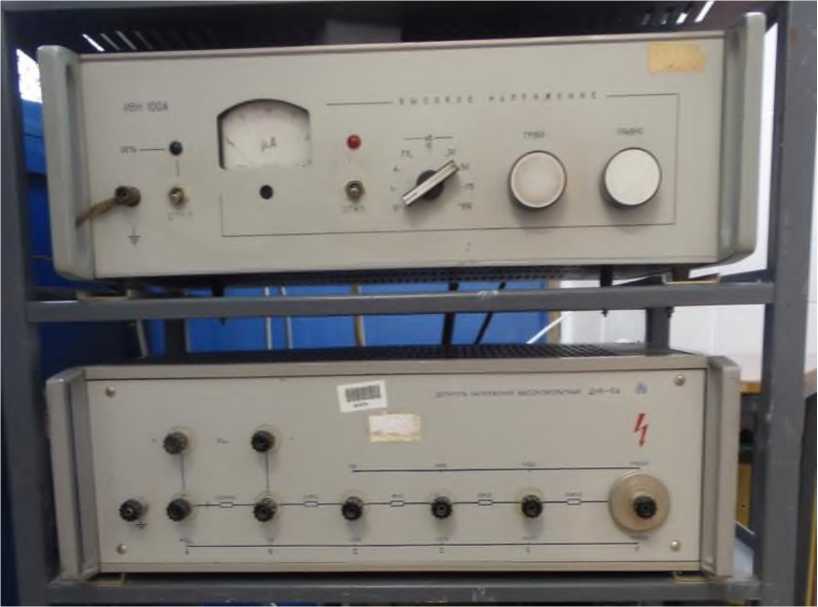

Рисунок 1 - Общий вид делителя ДНВ-10А и блока ИВН-100А

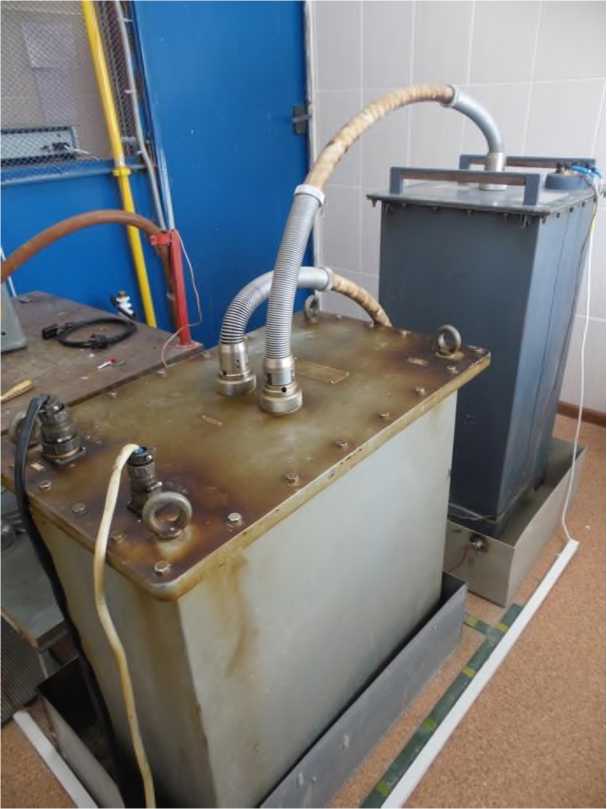

Рисунок 2 - Общий вид высоковольтного блока ИВН-100 и делителя ДНВ-100
Программное обеспечение отсутствует.
Таблица 4 -
Наименование |
Обозначение |
Количество |
Делитель напряжения высоковольтный ДНВ-10А |
1 шт. | |
Делитель напряжения высоковольтный ДНВ-100 |
1 шт. | |
Блок ИВН-100А |
1 шт. | |
Блок высоковольтный ИВН-100 |
1 шт. | |
Руководство по эксплуатации |
1 шт. | |
Установка для поверки киловольтметров УПК-100. Методика поверки |
МП 206.1-014-2021 |
1 экз. |
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон измерений напряжения постоянного тока, кВ
|
от 0,2 до 10 от 10 до 100 |
Пределы допускаемой относительной погрешности измерений напряжения постоянного тока, % |
±0,1 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Параметры питания: - напряжение переменного тока, В |
от 198 до 242 |
- частота переменного тока, Гц |
50±4 |
Условия применения: - температура окружающей среды, °С |
от +10 до +30 |
- относительная влажность, % |
до 80 |
- атмосферное давление, кПа |
от 84 до 106 |
Г абаритные размеры (высота х ширина х глубина), мм - делителя ДНВ-10А |
175 х 485 х 360 |
- делителя ДНВ-100 |
1061 х 460 х 460 |
- блока ИВН-100А |
175 х 485 х 360 |
- блока высоковольтного ИВН-100 |
600x1500x600 |
Масса, кг - делителя ДНВ-10А |
20 |
- делителя ДНВ-100 |
200 |
- блока ИВН-100А |
25 |
- блока высоковольтного ИВН-100 |
350 |
Средний срок службы, лет |
10 |
Средняя наработка на отказ, ч |
9000 |
