Номер по Госреестру СИ: 93492-24
93492-24 Делитель напряжения высоковольтный
(ДНВ-100)
Назначение средства измерений:
Делитель напряжения высоковольтный ДНВ-100 (далее - делитель) предназначен для масштабных преобразований напряжения постоянного тока до уровня, пригодного для измерений стандартными приборами.
Возможно использование делителя в качестве рабочего эталона 1 разряда при проведении поверки киловольтметров, измерительных систем, делителей напряжения и масштабных преобразователей напряжения, в соответствии с государственной поверочной схемой для средств измерений электрического напряжения постоянного тока - вольта в диапазоне от 1 до 500 кВ (положительной и отрицательной полярностей).
Внешний вид.
Делитель напряжения высоковольтный
Рисунок № 1
Общие сведения
Дата публикации - 17.10.2024
Срок свидетельства -
Номер записи - 195305
ID в реестре СИ - 1420539
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ДНВ-100,
Производитель
Изготовитель - Завод "Микроприбор"
Страна - МОЛДОВА, РЕСПУБЛИКА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет IS_5 представляет собой мощный инструмент, позволяющий получить сводную информацию по сфере ОЕИ и соотношении между импортными, отечественными и недружественными СИ по группам средств измерений (более 10 тыс. групп). Отчет позволяет оперативно выделить группы средств измерений, имеющих проблемы с импортозамещением и наличием отечественных аналогов.
Для построения отчета необходимо предварительно сконфигурировать параметры его отображения: выбрать год (2019-2022), объём списка анализируемых групп СИ (урезанный, умеренный или расширенный), тип поверок (все поверки или только первичные) и минимальное количество поверок по группе СИ (группы с меньшим количеством поверок отображаться не будут). Результаты обработки данных будут представлены в табличной форме. Таблица обладает функцией поиска и сортировки по любой из колонок.
Таблица содержит 13 колонок:
- Наименование группы СИ
- Количество отечественных производителей в штуках и процентах
- Количество отечественных типов СИ в штуках и процентах
- Количество поверок по отечественным СИ (всех или первичных в штуках)
- Количество поверок по отечественным СИ (всех или первичных в %)
- Количество импортных производителей в штуках и процентах
- Количество импортных типов СИ в штуках и процентах
- Количество поверок по импортным СИ (всех или первичных в штуках)
- Количество поверок по импортным СИ (всех или первичных в %)
- Количество производителей из недружественных стран в штуках и процентах
- Количество недружественных типов СИ в штуках и процентах
- Количество поверок по недружественных СИ (всех или первичных в штуках)
- Количество поверок по недружественных СИ (всех или первичных в %)
Список дружественных и недружественных стран сформирован в соответствии с Распоряжением Правительства РФ от 05.03.2022 N 430-р <Об утверждении перечня иностранных государств и территорий, совершающих недружественные действия в отношении Российской Федерации, российских юридических и физических лиц>.
Статистика
Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 2
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 1982
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2464 от 2024.10.16 ПРИКАЗ_Об утверждении типов средств измерений (18)
Наличие аналогов СИ: Делитель напряжения высоковольтный (ДНВ-100)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Завод "Микроприбор"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
3919-73 |
Катушки электрического сопротивления, Р4012, Р4022 Завод "Микроприбор" (МОЛДОВА, РЕСПУБЛИКА ) |
Нет данных | |
|
5481-76 |
Установки для поверки на постоянном токе электростатических киловольтметров, УПК-100 Завод "Микроприбор" (МОЛДОВА, РЕСПУБЛИКА ) |
Нет данных | |
|
7909-80 |
Элементы нормальные термостатированные, Х489 Завод "Микроприбор" (МОЛДОВА, РЕСПУБЛИКА ) |
Нет данных | |
|
8925-82 |
Усилители измерительные , Ф401 Завод "Микроприбор" (МОЛДОВА, РЕСПУБЛИКА ) |
1 год | |
|
82547-21 |
Установки для поверки киловольтметров, УПК-100 Завод "Микроприбор" (МОЛДОВА, РЕСПУБЛИКА ) |
ОТ МП |
2 года |
|
93492-24 |
Делитель напряжения высоковольтный, ДНВ-100 Завод "Микроприбор" (МОЛДОВА, РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
93542-24 |
Делители напряжения, ДН-400 Завод "Микроприбор" (МОЛДОВА, РЕСПУБЛИКА ) |
ОТ МП |
1 год |
Отчет создавался для IT компании ПКФ Бест Софт с целью анализа рынка поверки и сбора информации об аккредитованных поверителях средств измерений.
В результате работы отчета выводится информация обо всех аккредитованных ФСА на поверку орзанизациях.
Доступны следующие поля:
- Наименование организации
- Статус (входит ли в структуру Росстандарта или нет)
- ОКВЭД (БД www.rusprofile.ru)
- Всего поверок
- Контрагентов (крупных от 50 поверок)
- ИНН
- ОГРН
- КПП
- Адрес (юридический)
- Руководитель (должность, ФИО)
- Кол-во персонала (если есть)
- Контакты (email, phone, site)
Кто поверяет Делитель напряжения высоковольтный (ДНВ-100)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 |
Стоимость поверки Делитель напряжения высоковольтный (ДНВ-100)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 4 «Порядок работы» документа «Делитель напряжения высоковольтный ДНВ-100. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Приказ Росстандарта от 30 декабря 2О22 г. № 3344 «Об утверждении государственной поверочной схемы для средств измерений электрического напряжения постоянного тока в диапазоне от 1 до 500 кВ».
ПравообладательЗавод «Микроприбор»
Адрес: Молдова, г. Кишинев, б-р Дечебал, д. 139
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46Телефон: +7 (495) 437-55-77
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Принцип действия делителя основан на методе омического деления.
Делитель состоит из прямоугольного металлического бака, в котором смонтирована колонка из 5 резисторов типа С5-23, составляющая его высоковольтное плечо. Бак залит конденсаторным маслом в количестве 110 кг и закрыт металлической крышкой с отверстием для высоковольтного ввода. На крышке закреплена изоляционная плата с резисторами типа С5-55 и СП5-14, образующие низковольтное плечо делителя. Делитель коэффициента деления.
имеет два
на которой однозначно
На крышке делителя находится табличка с техническими данными, напечатан заводской номер методом гравировки в виде цифровых обозначений, идентифицирующих данный экземпляр.
Делитель пломбируются от несанкционированного доступа нанесением наклеек на крышку, закрывающую элементы низковольтного плеча.
К делителю данного типа относится делитель напряжения высоковольтный ДНВ-100 с заводским № 014.
Нанесение знака поверки на делитель не предусмотрено.
Общий вид делителя, обозначение места пломбирования от несанкционированного доступа и места нанесения заводского номера представлены на рисунке 1.

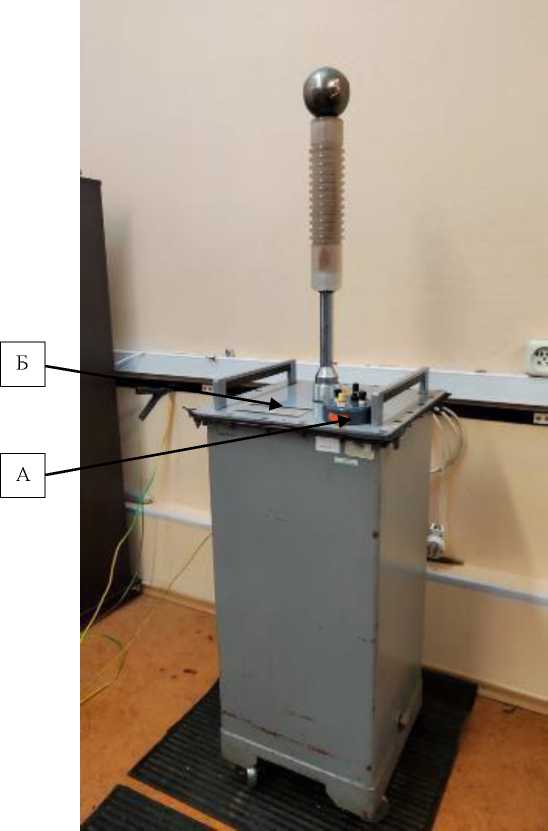

Рисунок 1 - Общий вид
средства измерений, обозначение места пломбирования
от несанкционированного доступа (А) и места нанесения заводского номера (Б)
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон преобразований напряжения постоянного тока, кВ |
от 1 до 100 |
|
Номинальные значения коэффициентов деления |
10000 и 100000 |
|
Пределы допускаемой относительной погрешности преобразований напряжения постоянного тока, % |
± 0,1 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры (высота х ширина х глубина), мм, не более |
1065 х 460 х 460 |
|
Условия применения: - температура окружающей среды, °С |
от +10 до +25 |
|
- относительная влажность, % |
до 80 |
|
- атмосферное давление, кПа |
от 84 до 106 |
|
Средний срок службы, лет |
8 |
|
Средняя наработка на отказ, ч |
7000 |
