Номер по Госреестру СИ: 93292-24
93292-24 Расходомеры электромагнитные
(MF)
Назначение средства измерений:
Расходомеры электромагнитные MF (далее - расходомеры)
предназначены для измерений объемного расхода и объема электропроводящих жидкостей с проводимостью не менее 5 мкС/см.

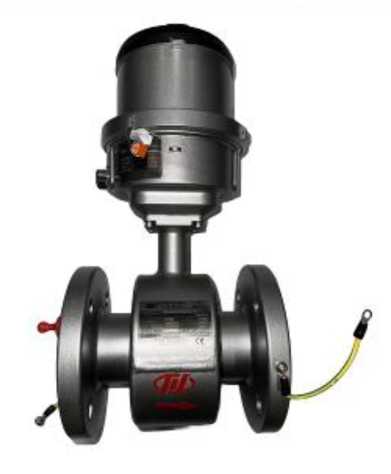

Внешний вид.
Расходомеры электромагнитные
Рисунок № 1

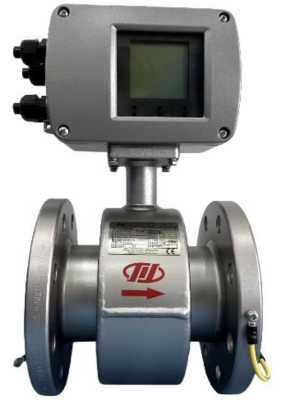

Внешний вид.
Расходомеры электромагнитные
Рисунок № 2

Внешний вид.
Расходомеры электромагнитные
Рисунок № 3

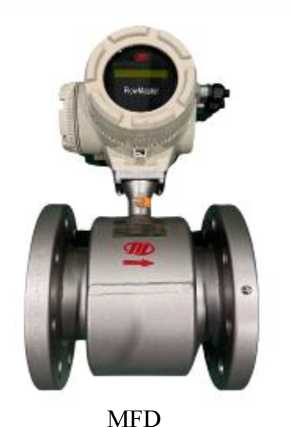

Внешний вид.
Расходомеры электромагнитные
Рисунок № 4

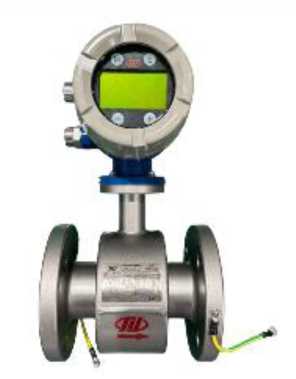

Внешний вид.
Расходомеры электромагнитные
Рисунок № 5

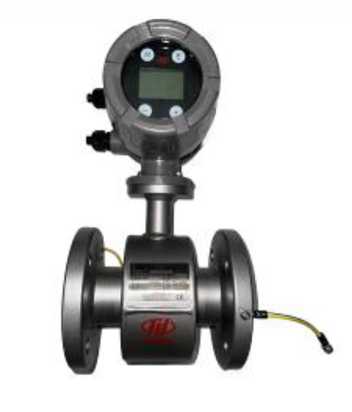

Внешний вид.
Расходомеры электромагнитные
Рисунок № 6

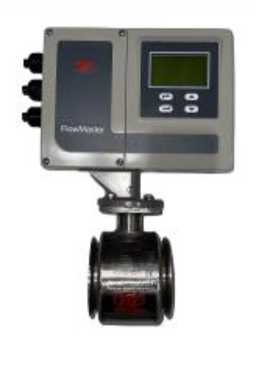

Внешний вид.
Расходомеры электромагнитные
Рисунок № 7
Программное обеспечение
Программное обеспечение (далее - ПО) разделено на метрологически значимую часть и метрологически незначимую часть. Метрологически значимая часть ПО обеспечивает обработку измерительной информации расходомеров, осуществляет расчет объемного расхода (объема) жидкости. Метрологически незначимой части ПО обеспечивает отображение измерительной информации на жидкокристаллическом дисплее, преобразование измеренных значений в нормированный частотно-импульсный или аналоговый сигналы.
Защита внутреннего ПО осуществляется при помощи пароля.
Идентификационные данные ПО расходомеров приведены в таблице 1.
Таблица 1 -
данные ПО
|
Идентификационные данные (признаки) |
Значение | ||||
|
MFB |
MFC |
MFD |
MFL |
MFE MFS | |
|
Идентификационное наименование ПО |
flow master | ||||
|
Номер версии (идентификационный номер) ПО |
V3.02XX |
V1.0XX |
V1.X |
V1.X |
V2.8X V2.9X V3.8X V4.8X |
Обозначение Х в записи номера версии ПО заменяет символы, отвечающие за метрологически незначимую часть.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений -«средний» в соответствии с Р 50.2.077 - 2014.
Знак утверждения типа
Знак утверждения типаНаносится на титульный лист паспорта и руководства по эксплуатации расходомера типографским способом, на расходомер при помощи самоклеящейся этикетки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 7 «Принцип измерения» руководства по эксплуатации на Расходомеры электромагнитные MF.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема в потоке, объема жидкости и вместимости при статических измерениях, и объемного расходов жидкости»;
жидкости массового
Flowmeter
Техническая документация «Chongqing Chuanyi Automation Co., Ltd. Branch», Китай.
Правообладатель«Chongqing Chuanyi Automation Co., Ltd. Flowmeter Branch», Китай
Адрес: Китай, No, 61, Middle Section, Huangshan Ave., Yubei District, Chongqing Тел.: +86-23-67032666
E-mail: flowmaster@sicflow.com.cn
Web сайт: www.cqcy.com
Изготовитель
«Chongqing Chuanyi Automation Co., Ltd. Flowmeter Branch», КитайАдрес: Китай, No, 61, Middle Section, Huangshan Ave., Yubei District, Chongqing Тел.: +86-23-67032666
E-mail: flowmaster@sicflow.com.cn
Web сайт: www.cqcy.com
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46Тел./факс: (495) 437-55-77, 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Правообладатель
«Chongqing Chuanyi Automation Co., Ltd. Flowmeter Branch», КитайАдрес: Китай, No, 61, Middle Section, Huangshan Ave., Yubei District, Chongqing Тел.: +86-23-67032666
E-mail: flowmaster@sicflow.com.cn
Web сайт: www.cqcy.com
Принцип работы расходомеров основан на законе электромагнитной индукции: в электропроводящей жидкости, движущейся в магнитном поле, индуцируется электродвижущая сила, пропорциональная скорости потока жидкости, которой, в свою очередь, пропорционален объёмный расход жидкости.
Расходомеры состоят из первичного преобразователя расхода (далее - сенсор) и вторичного преобразователя расхода (далее - электронный блок). Сенсор представляет собой участок трубопровода из немагнитного материала, покрытого внутри неэлектропроводящим материалом - футеровкой, находящийся между полюсами электромагнита и электродов, помещенных в поток жидкости, в направлении перпендикулярном направлению движения жидкости и силовых линий магнитного поля. Электронный блок обеспечивает питание цепи возбуждения магнитного поля расходомера, а также принимает и обрабатывает сигналы с сенсора, вычисляет объемный расход, формирует выходные аналоговые и цифровые сигналы, хранит данные о накопленном объеме и ошибках в энергонезависимой памяти, выводит информацию на индикатор при его наличии.
Сенсор и электронный блок расходомеров могут быть жестко механически связаны и соединены сигнальным
(компактное исполнение) или разнесены на некоторое расстояние кабелем (раздельное исполнение).
Расходомеры выпускаются в следующих модификациях: MFL, MFB, которые отличаются внешним видом, точностью
MFC, MFE, MFD, MFS, измерений, материалом
исполнения электродов, материалом футеровки, размером номинального диаметра.
Расходомеры имеют пассивный или активный токовый выход, частотный и частотно-импульсный выход с открытым коллектором, цифровой. Для передачи цифровых данных и управления расходомером могут использоваться стандартные интерфейсы связи: RS-485 (Modbus), HART, Profibus-PA, Profibus-DP, FF.
Общий вид расходомеров представлен на рисунке 1. Серийный номер расходомеров наносится в цифровом формате на металлическую пластину методом лазерной гравировки, которая установлена на сенсоре, а также типографским методом на самоклеящуюся этикетку, которая наносится на электронный блок. Внешний вид пластины и самоклеящуюся этикетки показаны на рисунке 2. Нанесение знака поверки на средство измерений не предусмотрено.
MFB
MFC

MFE
MFL
Рисунок 1 - Общий вид расходомеров
MFS
б)

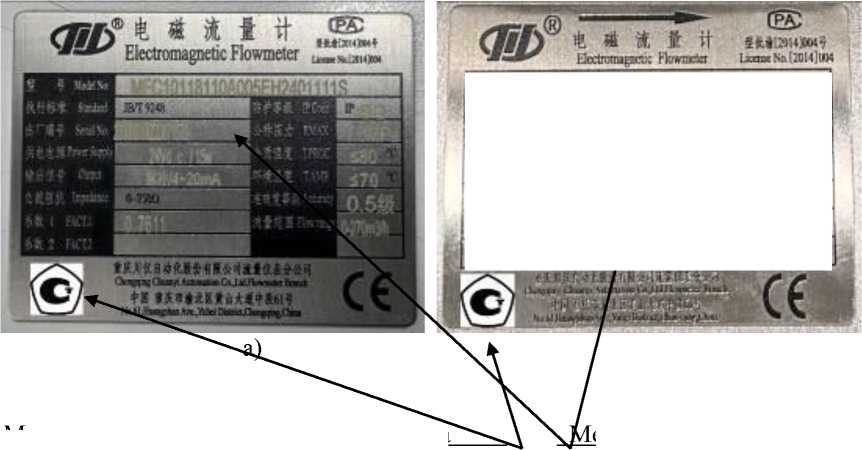

Место нанесения знака утверждения типа
есто нанесения серийного номера
|
-5- MiKHISk. ■ - ■: < ■ • ■ , . | |
|
Mn'ljif |
MfeSUftok |
|
'it"b | |
|
7 7 -I’:. 23t1"8?/' |
'■;i: I'M'- i6MPa |
|
j '' If ■ <hyi | |
|
nitb.H Ш1В ■1‘C | |
|
; ............ | |
а) на модификациях MFC, MFD
б) на модификациях MFB, MFE, MFL, MFS
Рисунок 2 - Место нанесения серийного номера и знака утверждения типа
Таблица 2 -
|
Наименование показателя/параметра |
Значение параметра |
|
Диапазон измерений объемного расхода, м3 /ч |
от 0,2 до 74000 |
|
Пределы допускаемой относительной погрешности при измерении объемного расхода и объема жидкости в потоке 5, % при скорости потока: от 1 до 10 включ., м/с от 0,5 до 10 включ., м/с от 0,5 включ. и менее, м/с |
±0,21); ±0,5; ±(0,5 + 0,2/v) |
|
Пределы допускаемой абсолютной погрешности преобразования объемного расхода в токовый выходной сигнал, мА |
±0,02 |
|
Примечание v - скорость потока, м/с 1) - при специальной калибровке в динамическом диапазоне 1:10. При использовании индикатора, частотно-импульсного или цифрового выходов. | |
Таблица 3 - Основные технические
|
Наименование характеристики |
Значение |
|
Номинальный диаметр, DN |
от 15 до 1600 |
|
Выходные сигналы: токовый, мА частотно-импульсный, Гц цифровой |
от 4 до 20 от 0 до 10000 RS-485 (Modbus), HART, Profibus-PA, Profibus-DP, FF |
|
Параметры электрического питания:
Напряжение питания встроенной литиевой батареи, В |
от 100 до 230 50/60 от 11 до 40 3,6 |
|
Потребляемая мощность, не более: -переменного тока, ВА -постоянного, Вт |
20 20 |
|
Максимальное давление измеряемой среды, МПа |
42 |
|
Маркировка взрывозащиты |
0/1Ex ia/db eb IIC T6_T3 Ga/Gb Ex tb IIIC T85°C T200°C Db |
|
Степень защиты, обеспечиваемая оболочкой, по ГОСТ 14254-2015 |
IP65, IP67, IP68 |
|
Условия эксплуатации:
|
от -25 до +180 от -52 до +65 от 84 до 106,7 95 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
14 |
|
Средняя наработка на отказ, ч |
100000 |
