Номер по Госреестру СИ: 93020-24
93020-24 Расходомеры массовые
(MFM)
Назначение средства измерений:
Расходомеры массовые MFM (далее - расходомеры) предназначены для измерения массы и массового расхода жидкостей.
Внешний вид.
Расходомеры массовые
Рисунок № 1
Внешний вид.
Расходомеры массовые
Рисунок № 2
Внешний вид.
Расходомеры массовые
Рисунок № 3
Внешний вид.
Расходомеры массовые
Рисунок № 4
Общие сведения
Дата публикации - 06.09.2024
Срок свидетельства - 27.08.2029
Номер записи - 194829
ID в реестре СИ - 1418363
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - "Chongqing Chuanyi Automation Co., Ltd. Flowmeter Branch"
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Данный отчет будет полезен для оценки объёмов производства средств измерений по конкретному производителю. Отчет строится в динамике по годам и представлен тремя графиками и таблицей. В зависимости от выбранного графика приводятся объёмы поверок (все поверки, периодические поверки, извещения о непригодности) по годам, конкретному производителю или группе производителей. В конце отчета приводится таблица с обобщёнными данными с функцией поиска и сортировки по любой из колонок.
Для справки в шапке отчета приводится усредненная статистика по запросу:
- максимальное количество поверок за год
- среднее количество поверок в месяц
- среднее количество поверок в год
- количество месяцев (в выбранном временном интервале)
- количество годов (в выбранном временном интервале)
- общее количество поверок за выбранный период
Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующим временной интервал (в БД имеются данные начиная с 2010 г.)
2- Выбрать производителя СИ или нескольких производителей одновременно (выпадающий список позволяет делать множественный выбор). Список производителей формируется из реестра утвержденных типов СИ ФГИС АРШИН. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного производителя.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2016 от 2024.08.27 ПРИКАЗ_Об утверждении типов средств измерений (14)
Наличие аналогов СИ: Расходомеры массовые (MFM)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений "Chongqing Chuanyi Automation Co., Ltd. Flowmeter Branch"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
92156-24 20.05.2029 |
Расходомеры перепада давления, DF "Chongqing Chuanyi Automation Co., Ltd. Flowmeter Branch" (КИТАЙ ) |
ОТ МП |
5 лет - при измерении расхода жидкости, 4 года - при измерении расхода газа |
|
92426-24 21.06.2029 |
Расходомеры вихревые, VF "Chongqing Chuanyi Automation Co., Ltd. Flowmeter Branch" (КИТАЙ ) |
ОТ МП |
4 года - при измерении объемного расхода и объема газа; 5 лет - при измерении объемного расхода и объема жидкости |
|
93020-24 27.08.2029 |
Расходомеры массовые, MFM "Chongqing Chuanyi Automation Co., Ltd. Flowmeter Branch" (КИТАЙ ) |
ОТ МП |
5 лет |
|
93020-24 27.08.2029 |
Расходомеры массовые, MFM "Chongqing Chuanyi Automation Co., Ltd. Flowmeter Branch" (КИТАЙ ) |
ОТ МП |
5 лет |
|
93292-24 24.09.2029 |
Расходомеры электромагнитные, MF "Chongqing Chuanyi Automation Co., Ltd. Flowmeter Branch" (КИТАЙ ) |
ОТ МП |
5 лет |
|
93327-24 27.09.2029 |
Ротаметры с металлической трубкой, RFC "Chongqing Chuanyi Automation Co., Ltd. Flowmeter Branch" (КИТАЙ ) |
ОТ МП |
4 года |
Отчет "Анализ рынка поверки Центрального федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки на западе европейской части РФ.
Параметры исследований:
- фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций округа по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по Фед. округу
Кто поверяет Расходомеры массовые (MFM)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Расходомеры массовые (MFM)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) разделено на метрологически значимую часть и метрологически незначимую часть. Метрологически значимая часть ПО обеспечивает обработку измерительной информации расходомеров, осуществляет расчет массы массового расхода жидкости. Метрологически незначимой части ПО обеспечивает отображение измерительной информации на жидкокристаллическом дисплее, преобразование измеренных значений в нормированный частотно-импульсный, аналоговый или цифровые сигналы.
Защита внутреннего ПО осуществляется при помощи пароля.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077 - 2014. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 -
данные ПО
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
CFT100 |
CFT200 |
|
Номер версии (идентификационный номер) ПО |
SIC.0.0X |
V1.1X |
|
Обозначение Х в записи номера версии ПО заменяет символы, отвечающие за метрологически | ||
|
незначимую часть. | ||
Знак утверждения типа
Знак утверждения типана титульный лист паспорта и руководства по эксплуатации расходомера типографским способом, на расходомер при помощи самоклеящуюся этикетки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 1.2 «Принцип работы» руководства по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
Техническая документация «Chongqing Chuanyi Automation Co., Ltd. Flowmeter Branch», Китай.
Правообладатель«Chongqing Chuanyi Automation Co., Ltd. Flowmeter Branch», Китай
Адрес: Китай, No, 61, Middle Section, Huangshan Ave., Yubei District, Chongqing Тел.: +86-23-67032666
E-mail: flowmaster@sicflow.com.cn
Web сайт: www.cqcy.com
Изготовитель
«Chongqing Chuanyi Automation Co., Ltd. Flowmeter Branch», КитайАдрес: Китай, No, 61, Middle Section, Huangshan Ave., Yubei District, Chongqing Тел.: +86-23-67032666
E-mail: flowmaster@sicflow.com.cn
Web сайт: www.cqcy.com
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Тел./факс: (495) 437-55-77, 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Правообладатель
«Chongqing Chuanyi Automation Co., Ltd. Flowmeter Branch», КитайАдрес: Китай, No, 61, Middle Section, Huangshan Ave., Yubei District, Chongqing Тел.: +86-23-67032666
E-mail: flowmaster@sicflow.com.cn
Web сайт: www.cqcy.com
Принцип измерения основан на эффекте Кориолиса, возникающего при движении измеряемой среды по изогнутой трубке, совершающей поперечные колебания с частотой вынуждающей силы, создаваемой катушкой индуктивности при пропускании через нее электрического тока заданной частоты. Для обеспечения баланса в приборе установлены две трубки, колеблющиеся в противофазе. Возникающие силы Кориолиса тормозят движение первой по потоку половины трубки и ускоряют движение второй половины. Возникающая вследствие этого разность фаз колебаний двух половин трубки, пропорциональна массовому расходу.
Расходомеры состоят из первичного преобразователя расхода (далее - ППР) с встроенным термометром сопротивления и электронного блока (далее - ЭБ). ППР представляет собой сенсорную часть расходомера, встраиваемую непосредственно в трубопровод. Сигналы с ППР и термометра сопротивления поступают на ЭБ, где происходит обработка, вычисление и индикация и (или) формирование выходных сигналов. Передача измеренных значений может осуществляться с помощью частотно-импульсного выхода, токового выхода, цифрового выхода (RS485) и HART. Также ЭБ имеет жидкокристаллический дисплей и элементы управления в виде сенсорных кнопок. ЭБ может жестко крепится на ППР (интегральное исполнение), или может быть соединен с ППР с помощью кабеля (раздельное исполнение).
Расходомеры выпускаются в трех модификациях (исполнениях) MFMN, MFMP, MFMK, которые отличаются друг от друга формой трубок.

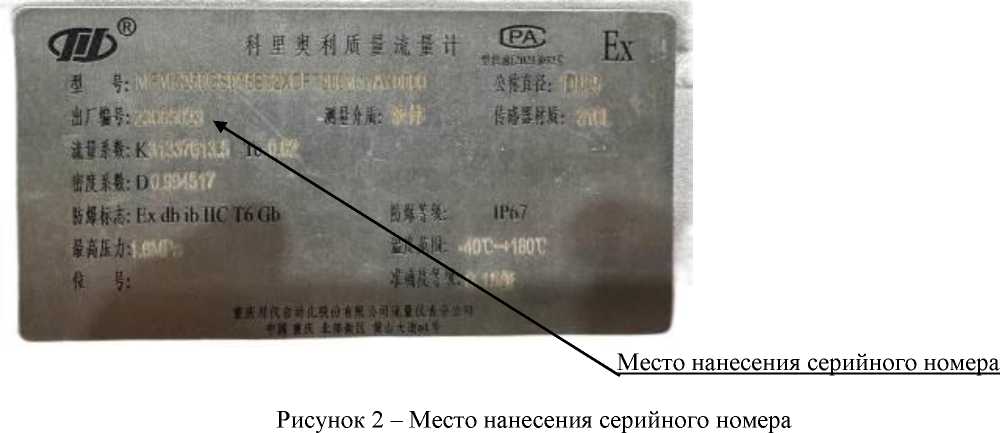

Общий вид расходомеров представлен на рисунке 1. Серийный номер расходомеров наносится в цифровом формате на металлическую пластину методом лазерной гравировки, которая установлена на ППР, а также типографским методом на самоклеящуюся этикетку, которая наносится на ЭБ. Внешний вид пластины и самоклеящуюся этикетки показаны на рисунке 2. Нанесение знака поверки на расходомеры не предусмотрено.
MFMK
MFMN
MFMP

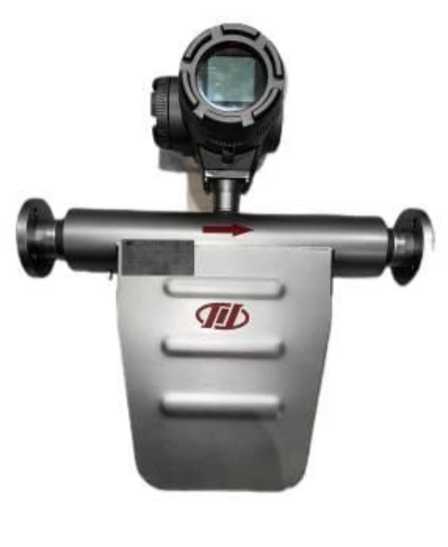

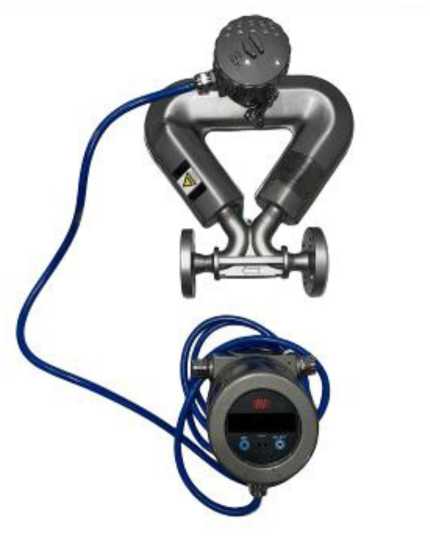

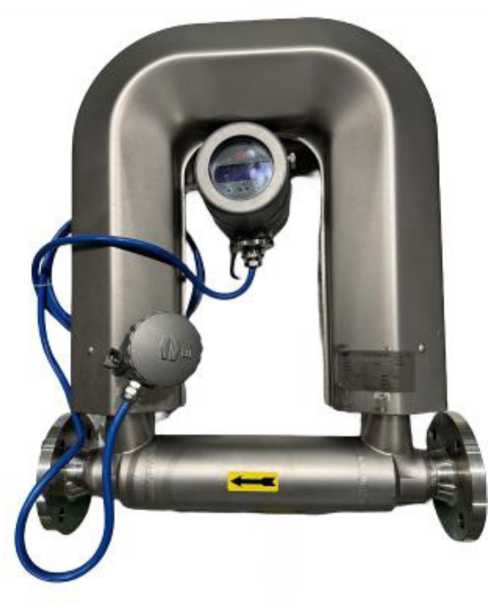

Рисунок 1 - Общий вид расходомеров
