Принцип работы расходомеров основан на эффекте Кармана об образовании вихрей и их взаимосвязи со скоростью потока.

Расходомеры состоят из первичного преобразователя расхода (ППР) и преобразователя сигналов (ПС).

В измерительном канале первичного преобразователя расхода установлено тело обтекания. В результате взаимодействия потока и тела обтекания, за последним образуются вихри (дорожка Кармана). Частота следования вихрей дорожки Кармана пропорциональна скорости потока и, следовательно, расходу в трубопроводе. Возникновение вихрей приводит к соответствующим колебаниям давления измеряемой среды, которые воспринимает чувствительный элемент. Электрические сигналы с чувствительного элемента поступают в микропроцессорный преобразователь сигналов, который формирует выходные сигналы прибора, пропорциональные расходу.

Расходомеры выпускаются в следующих исполнениях:

• -    по типу соединения преобразователя сигналов с ППР: компактное и раздельное;

• -   стандартное VFD;

• -   дополнительно с датчиком температуры и давления VFE.

Расходомеры имеют аналоговый выход (от 4 до 20 мА) и бинарный выход, который может быть настроен как: частотный, импульсный, промышленные протоколы подключения: HART, RS485.

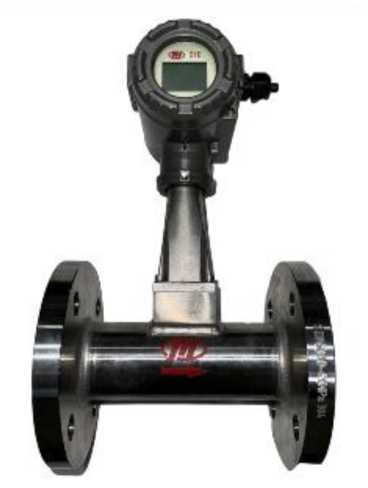

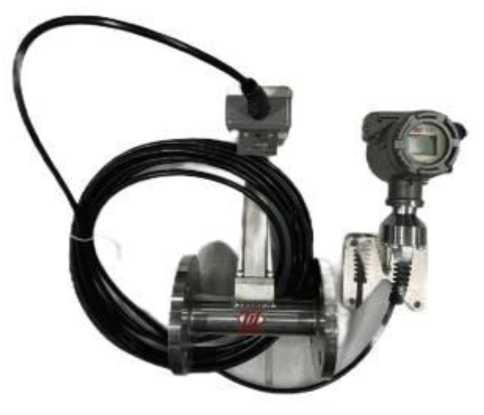

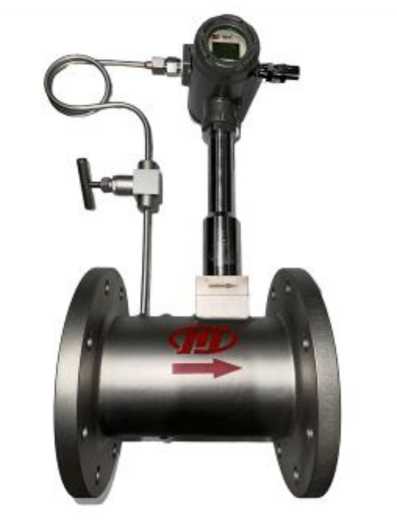

Общий вид расходомеров представлен на рисунке 1. Серийный номер расходомеров наносится в цифровом формате на металлическую пластину методом лазерной гравировки, которая установлена на ППР, а также типографским методом на самоклеящуюся этикетку, которая наносится на ЭБ. Внешний вид пластины и самоклеящуюся этикетки показаны на рисунке 2. Нанесение знака поверки на средство измерений не предусмотрено.

VFD

VFE

Рисунок 1 - Общий вид расходомеров

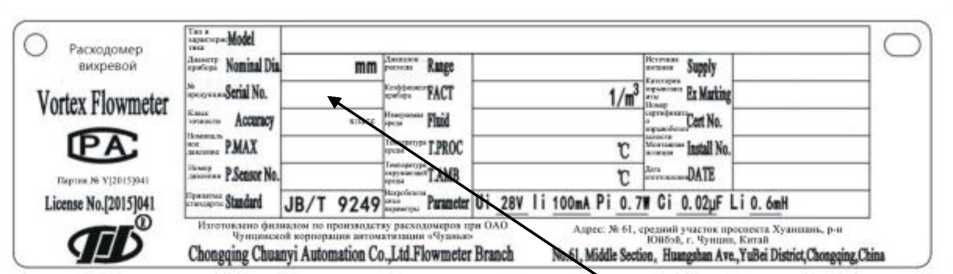

Рисунок 2 - Место нанесения серийного номера

есто нанесения серийного номера

Таблица 4 -

Таблица 2 - Метрологические характеристики

Наименование характеристики

• ¹⁾ Значения указаны для воздуха при температуре 20 °С и давлении 1,013 бар. Зависят от плотности, состава газа и диаметра трубопровода, в котором устанавливается расходомер.

• ²⁾ Диапазон измерений зависит от измеряемой среды и номинального диаметра расходомера, указывается в паспорте на каждый конкретный расходомер.

• ³⁾ При Re > 20000

Re - число Рейнольдса, вычисляется по формуле:

R

гл П ' D -у внутр где   Q - расход, м³/с;

п - число Пи (3,14159265);

Ввнутр - внутренний диаметр первичного преобразователя (из паспорта), м; у - кинематическая вязкость измеряемой среды при температуре измерений, м²/с

Таблица 3 - Основные технические
