Сведения о средстве измерений: 93237-24 Полуприцеп-цистерна

Номер по Госреестру СИ: 93237-24
93237-24 Полуприцеп-цистерна
(OKT TRAILER S221 30 ADORS T1)

Назначение средства измерений:
Полуприцеп-цистерна OKT TRAILER S221 30 ADORS T1 (далее - ППЦ) предназначена для измерений объема нефтепродуктов, нефти и других жидкостей за исключением пищевых.

сертификация программного обеспечения
Внешний вид. Полуприцеп-цистерна, http://oei-analitika.ru рисунок № 1
Внешний вид.
Полуприцеп-цистерна
Рисунок № 1
Внешний вид. Полуприцеп-цистерна, http://oei-analitika.ru рисунок № 2
Внешний вид.
Полуприцеп-цистерна
Рисунок № 2
Внешний вид. Полуприцеп-цистерна, http://oei-analitika.ru рисунок № 3
Внешний вид.
Полуприцеп-цистерна
Рисунок № 3
Внешний вид. Полуприцеп-цистерна, http://oei-analitika.ru рисунок № 4
Внешний вид.
Полуприцеп-цистерна
Рисунок № 4

Общие сведения

Дата публикации - 20.09.2024
Срок свидетельства -
Номер записи - 195064
ID в реестре СИ - 1419991
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

OKT TRЕILER S221 30 ADORS T1, OKT TRАILER S221 30 ADORS T1,

Производитель

Изготовитель - "OKT TRAILER SAN. ve TİC.LTD.ŞTİ"
Страна - ТУРЦИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Отчет предоставляет агрегированные данные о стоимости поверки средств измерений в соовтестии с Постановлением Правительства РФ от 20.04.2010 N 250 (ред. от 06.10.2021) "О перечне средств измерений, поверка которых осуществляется только аккредитованными в установленном порядке в области обеспечения единства измерений государственными региональными центрами метрологии"

Записи представлены с разбивкой по регионам, городам и организациям. Данные о стоимости поверки берутся из открытых источников и периодически обновляются.

В качестве поисковой фразы могут быть указаны: номер типа СИ из реестра АРШИНа, часть наименования типа СИ, город или наименование организации. Фраза должна состоять минимум из 5 символов.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№2244 от 2024.09.18 ПРИКАЗ_Об утверждении типов средств измерений (22)

Наличие аналогов СИ: Полуприцеп-цистерна (OKT TRAILER S221 30 ADORS T1)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений "OKT TRAILER SAN. ve TİC.LTD.ŞTİ"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
84502-22

Полуприцепы-цистерны, OKT TRAILER S222 30A DORS T1
"OKT TRAILER SAN. ve TİC.LTD.ŞTİ" (ТУРЦИЯ )
ОТ
МП
1 год
91198-24

Полуприцеп-цистерна, DORS T1 V2 S221.28A
"OKT TRAILER SAN. ve TİC.LTD.ŞTİ" (ТУРЦИЯ )
ОТ
МП
1 год
93237-24

Полуприцеп-цистерна, OKT TRAILER S221 30 ADORS T1
"OKT TRAILER SAN. ve TİC.LTD.ŞTİ" (ТУРЦИЯ )
ОТ
МП
2 года

Иркутск - город в России, административный центр Иркутской области, образует отдельное муниципальное образование Иркутск со статусом городского округа как единственный населенный пункт в его составе.

Население города составляет 617 264 человек, шестой по величине город в Сибири, двадцать пятый по величине город в России.

Расположен в Восточной Сибири, на берегах реки Ангары, при впадении в нее реки Иркут. Климат резко континентальный со значительными перепадами температур. Из-за близости к сейсмически активному Байкальскому разлому слабые землетрясения происходят регулярно.

Крупный научно-образовательный центр с более чем ста тысячами студентов. Промышленность включает авиастроение, гидроэнергетику и производство продуктов питания. Транспортный узел на Транссибирской магистрали и федеральных трассах "Байкал" и "Сибирь".

В Иркутске расположены офисы Восточно-Сибирской железной дороги, Иркутскэнерго, Востсибуголь, Иркутской нефтяной компании; главный офис Байкальского банка Сбербанка России. Научно-исследовательский центр "Иргиредмет" оказывает поддержку в добыче и переработке металлических руд и алмазов.

Отчет "Анализ рынка поверки в Иркутске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Иркутск.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Полуприцеп-цистерна (OKT TRAILER S221 30 ADORS T1)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО "МАГИСТРАЛЬ"
(RA.RU.312564)
  • OKT TRЕILER S221 30 ADORS T1
  • OKT TRАILER S221 30 ADORS T1
  • 2 2 0 0 2 2 0

    Стоимость поверки Полуприцеп-цистерна (OKT TRAILER S221 30 ADORS T1)

    Организация, регион Стоимость, руб Средняя стоимость

    Знак утверждения типа

    Знак утверждения типа на средство измерений не наносится.

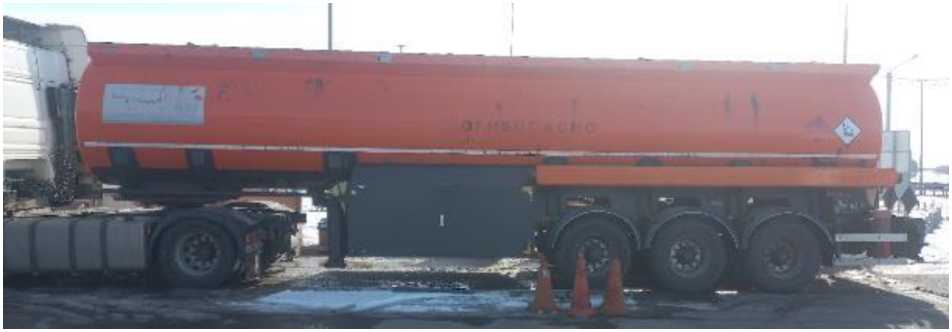

    Рисунок 1 - Общий вид полуприцепа-цистерны OKT TRAILER S221 30 ADORS T1

    Место нанесения

    заводского номера

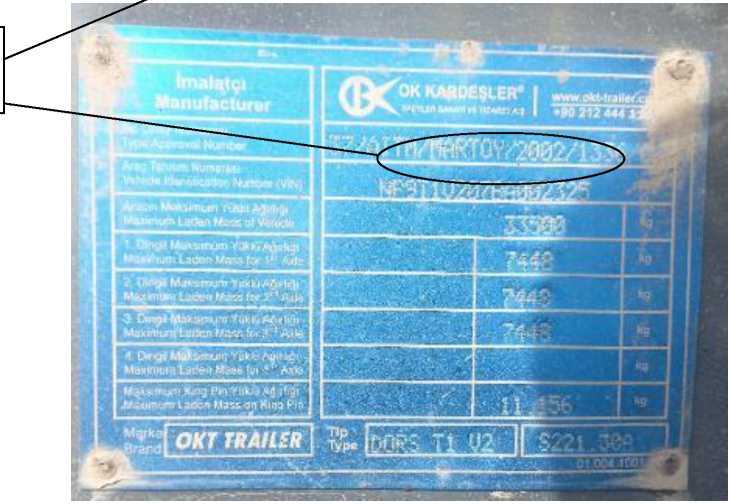

    Рисунок 2 - Место нанесения заводского номера полуприцепа-цистерны OKT TRAILER S221 30 ADORS T1

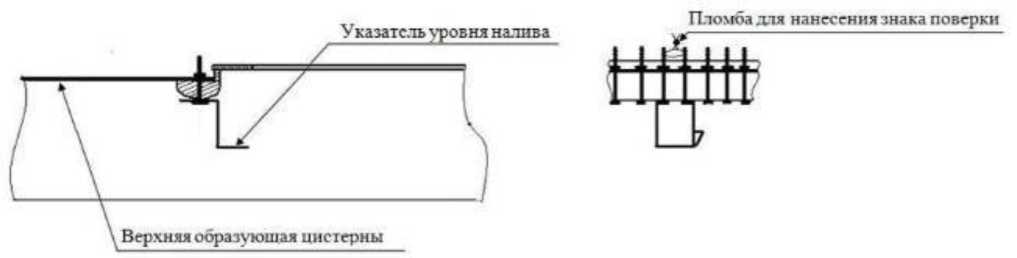

    Схема пломбировки для защиты от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки представлены на

    рисунке 3. Знак поверки наносится ударным способом на заклепку, крепящую указатель уровня налива.

    Рисунок 3 - Схема пломбировки от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки

    Метрологические и технические характеристики

    Таблица 1 - Метрологические характеристики

    Наименование характеристики

    Значение

    Номинальная вместимость, дм3

    29700

    Действительная вместимость 1 -й секции, дм3

    8672

    Действительная вместимость 2-й секции, дм3

    8143

    Действительная вместимость 3-й секции, дм3

    6710

    Действительная вместимость 4-й секции, дм3

    6170

    Пределы допускаемой относительной погрешности, %

    ±0,4

    Разность между номинальной и действительной вместимости, %, не более

    ±1,5

    Таблица 2 - Основные технические характеристики

    Наименование характеристики

    Значение

    Длина, мм, не более

    11400

    Высота, мм, не более

    3170

    Ширина, мм, не более

    2460

    Условия эксплуатации:

    • - температура окружающей среды, °С

    • - атмосферное давление, кПа

    от -40 до +50

    от 86 до 106

    Знак утверждения типа наносится

    на титульный лист руководства по эксплуатации печатным способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений
    приведены в разделе 5 руководства по эксплуатации.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования Приказ Росстандарта от 26 сентября 2022 г.

    к средству измерений

    № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости» (Часть 3).

    Правообладатель

    «OKT TRAILER SAN. ve TIC.LTD.STI», Турция Адрес: Astim OSB 3. Cadde No:10 09010 Aydin/Turkiye Web-сайт: https://www.okt-trailer.com

    Изготовитель

    «OKT TRAILER SAN. ve TiC.LTD.STi», Турция Адрес: Astim OSB 3. Cadde No:10 09010 Aydin/Turkiye Web-сайт: https://www.okt-trailer.com

    Испытательный центр

    Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46
    Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
    Web-сайт: www.vniims.ru
    E-mail: office@vniims.ru

    Правообладатель

    «OKT TRAILER SAN. ve TIC.LTD.STI», Турция Адрес: Astim OSB 3. Cadde No:10 09010 Aydin/Turkiye Web-сайт: https://www.okt-trailer.com

    Принцип действия ППЦ основан на заполнении ее жидкостью до указателя уровня налива, соответствующего определенному объему жидкости. Слив жидкости производится самотеком или через насос.

    ППЦ состоит из стальной сварной цистерны с переменным сечением круглой формы, закрепленной на шасси при помощи сварных и болтовых соединений. Ходовая часть ППЦ состоит из тележки с пневматической подвеской осей, тормозной системы с антиблокировочным устройством (АБС), тормоза стояночного, опор стояночных и электрооборудования. Цистерна является транспортной мерой полной вместимости (далее -ТМ) и состоит из четырех герметичных секций. Внутри секций имеются перегородки-волнорезы с отверстиями-лазами. Каждая секция цистерны оборудована заливной горловиной. Указатель уровня налива из металлического уголка установлен в полости цистерны.

    Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя:

    • - горловину с указателем уровня;

    • - съемную крышку горловины;

    • - клапан донный;

    • - кран шаровой;

    • - воздухоотводящее устройство;

    • - рукава напорно-всасывающие.

    На боковых сторонах и сзади цистерна имеет надпись «ОГНЕОПАСНО», знак ограничения скорости и знаки с информационными табличками для обозначения транспортногосредства, перевозящего опасный груз.

    Заводской номер ППЦ в виде цифро-буквенного обозначения, состоящего из шести букв латинского алфавита и одиннадцати арабских цифр, нанесен ударным способом на информационную табличку, расположенную на раме шасси, в месте, указанном на рисунке 2.

    К средствам измерений данного типа относится полуприцеп-цистерна OKT TRAILER S221 30 ADORS T1 заводской № NP9T1V207BA002325.

    Общий вид ППЦ представлен на рисунке 1.

    Знак утверждения типа на средство измерений не наносится.

    Внешний вид. Полуприцеп-цистерна (OKT TRAILER S221 30 ADORS T1), http://oei-analitika.ru

    Рисунок 1 - Общий вид полуприцепа-цистерны OKT TRAILER S221 30 ADORS T1

    Внешний вид. Полуприцеп-цистерна (OKT TRAILER S221 30 ADORS T1), http://oei-analitika.ru

    Место нанесения

    заводского номера

    Внешний вид. Полуприцеп-цистерна (OKT TRAILER S221 30 ADORS T1), http://oei-analitika.ru

    Рисунок 2 - Место нанесения заводского номера полуприцепа-цистерны OKT TRAILER S221 30 ADORS T1

    Схема пломбировки для защиты от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки представлены на

    рисунке 3. Знак поверки наносится ударным способом на заклепку, крепящую указатель уровня налива.

    Внешний вид. Полуприцеп-цистерна (OKT TRAILER S221 30 ADORS T1), http://oei-analitika.ru

    Рисунок 3 - Схема пломбировки от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки


    Таблица 3 - Комплектность

    Наименование

    Обозначение

    Количество

    Полуприцеп-цистерна

    OKT TRAILER S221 30 ADORS T1

    1 шт.

    Запасные части, инструменты и принадлежности

    -

    1 комплект

    Средства пожаротушения

    -

    1 комплект

    Руководство по эксплуатации

    -

    1 шт.


    Таблица 1 - Метрологические характеристики

    Наименование характеристики

    Значение

    Номинальная вместимость, дм3

    29700

    Действительная вместимость 1 -й секции, дм3

    8672

    Действительная вместимость 2-й секции, дм3

    8143

    Действительная вместимость 3-й секции, дм3

    6710

    Действительная вместимость 4-й секции, дм3

    6170

    Пределы допускаемой относительной погрешности, %

    ±0,4

    Разность между номинальной и действительной вместимости, %, не более

    ±1,5

    Таблица 2 - Основные технические характеристики

    Наименование характеристики

    Значение

    Длина, мм, не более

    11400

    Высота, мм, не более

    3170

    Ширина, мм, не более

    2460

    Условия эксплуатации:

    • - температура окружающей среды, °С

    • - атмосферное давление, кПа

    от -40 до +50

    от 86 до 106
