Номер по Госреестру СИ: 91198-24
91198-24 Полуприцеп-цистерна
(DORS T1 V2 S221.28A)
Назначение средства измерений:
Полуприцеп-цистерна DORS T1 V2 S221.28A (далее - ППЦ) предназначена для измерений объема и транспортировки нефтепродуктов плотностью от 700 до 860 кг/м3.
Внешний вид.
Полуприцеп-цистерна
Рисунок № 1
Внешний вид.
Полуприцеп-цистерна
Рисунок № 2
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта ППЦ печатным способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 6.2.1 «Процедура заполнения танкера» Инструкции по эксплуатации и обслуживанию полуприцепа цистерны
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
Правообладатель«OKT TRAILER SAN. ve TiC.LTD.§Ti» (ТУРЦИЯ);
Адрес: Astim OSB 3. Cadde No:10 09010 Aydin/Turkiye;
Web-сайт: https://www.okt-trailer.com
Изготовитель
«OKT TRAILER SAN. ve TiC.LTD.§Ti» (ТУРЦИЯ);Адрес: Astim OSB 3. Cadde No:10 09010 Aydin/Turkiye;
Web-сайт: https://www.okt-trailer.com
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Рязанской области» (ФБУ «Рязанский ЦСМ»)Адрес: 390011, г. Рязань, пр-д Старообрядческий, д. 5
Телефон: (4912) 55-00-01, 44-55-84, факс: (4912) 44-55-84
Web-сайт: https://62.csmrst.ru
E-mail: asu@rcsm-ryazan.ru
Правообладатель
«OKT TRAILER SAN. ve TiC.LTD.§Ti» (ТУРЦИЯ);Адрес: Astim OSB 3. Cadde No:10 09010 Aydin/Turkiye;
Web-сайт: https://www.okt-trailer.com
Принцип действия ППЦ основан на заполнении ее нефтепродуктом до указателя уровня налива, соответствующего определенному объему нефтепродукта. Слив нефтепродукта производится самотеком.
ППЦ состоит из сварной емкости цилиндрической формы, установленной на шасси. ППЦ является транспортной мерой полной вместимости (далее - ТМ). Цистерна состоит из четырех герметичных секций. Внутри секций имеются перегородки-волнорезы с отверстиями-лазами. Каждая секция цистерны оборудована заливной горловиной круглой формы, донным клапаном и отдельным сливным патрубком. Указатели уровня налива установлены в полости цистерны.
Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя:
- горловину с указателем уровня;
- съемную крышку горловины с заливным люком и дыхательным клапаном;
- клапан донный;
- кран шаровой;
- рукава напорно-всасывающие.
На боковых сторонах и сзади ППЦ имеет надпись «ОГНЕОПАСНО», знак ограничения скорости и знаки с информационными табличками для обозначения транспортного средства, перевозящего опасный груз.
Заводской номер, обеспечивающий идентификацию ППЦ, нанесен на табличку в передней части ППЦ и продублирован на корпусе ППЦ ударно-точечным способом.
К ШШ, данного типа относится ШШ, с заводским номером NP9T1V208CA002393.

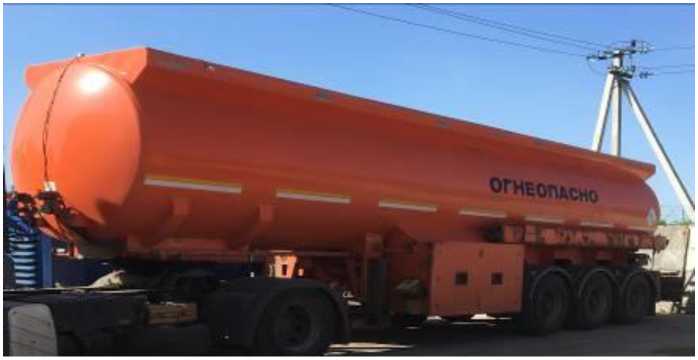

Общий вид ППЦ представлен на рисунке 1.
Рисунок 1 - Общий вид полуприцепа-цистерны DORS T1 V2 S221.28A

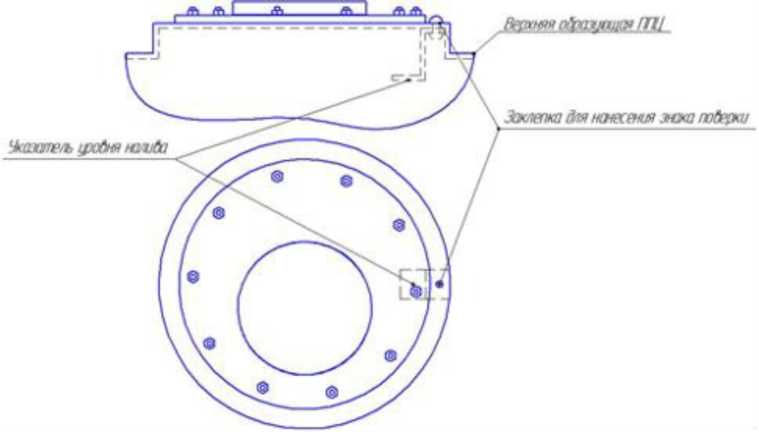

Схема пломбировки для защиты от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки представлены на рисунке 2.
Рисунок 2 - Схема пломбировки от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки.
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значения | |||
Номинальная вместимость ШШ,, дм3 |
28000 | |||
Количество секций |
4 | |||
Номинальные вместимости секций, дм3 |
I |
II |
III |
IV |
9000 |
5000 |
5000 |
9000 | |
Пределы допускаемой относительной погрешности ШШ,, % |
±0,4 | |||
Разность между номинальной и действительной вместимостью ППЦ, %, не более |
±1,5 |
аблица 2 - Основные технические характеристики
Наименование характеристики |
Значения |
Снаряженная масса, кг, не более |
7500 |
Длина, мм, не более |
10900 |
Ширина, мм, не более |
2500 |
Высота, мм, не более |
3100 |
