Номер по Госреестру СИ: 84502-22
84502-22 Полуприцепы-цистерны
(OKT TRAILER S222 30A DORS T1)
Назначение средства измерений:
Полуприцепы-цистерны OKT TRAILER S222 30A DORS T1 (далее - ППЦ) предназначены для измерений объема и транспортировки нефтепродуктов плотностью от 700 до 860 кг/м3.
Внешний вид.
Полуприцепы-цистерны
Рисунок № 1
Внешний вид.
Полуприцепы-цистерны
Рисунок № 2
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта ППЦ печатным способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 6.2.1 «Процедура заполнения танкера» инструкции по эксплуатации и обслуживанию полуприцепа-цистерны
Нормативные и технические документы
Нормативные документы, устанавливающие требования к полуприцепам-цистернам OKT TRAILER S222 30A DORS T1Приказ Федерального агентства по техническому регулированию и метрологии от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
Изготовитель
«OKT TRAILER SAN. ve TiC.LTD.§Ti», ТурцияАдрес: Astim OSB 3. Cadde No:10 09010 Aydin/Turkiye
Web-сайт: https://www.okt-trailer.com
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Рязанской области»(ФБУ «Рязанский ЦСМ»)
Адрес: 390011, г. Рязань, проезд Старообрядческий , 5
Телефон: (4912) 55-00-01, 44-55-84, факс: (4912) 44-55-84
Web-сайт: http://rcsm-ryazan.ru
E-mail: asu@rcsm-ryazan.ru
Принцип действия ППЦ основан на заполнении ее нефтепродуктом до указателя уровня налива, соответствующего определенному объему нефтепродукта. Слив нефтепродукта производится самотеком.
ППЦ состоит из сварной емкости цилиндрической формы, установленной на шасси. ППЦ является транспортной мерой полной вместимости (далее - ТМ). Цистерна состоит из четырех герметичных секций. Внутри секций имеются перегородки-волнорезы с отверстиями-лазами. Каждая секция цистерны оборудована заливной горловиной круглой формы, донным клапаном и отдельным сливным патрубком. Указатели уровня налива установлены в полости цистерны.
Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя:
- горловину с указателем уровня;
- съемную крышку горловины с заливным люком и дыхательным клапаном;
- клапан донный;
- кран шаровой;
- рукава напорно-всасывающие.
На боковых сторонах и сзади ППЦ имеет надпись «ОГНЕОПАСНО», знак ограничения скорости и знаки с информационными табличками для обозначения транспортного средства, перевозящего опасный груз.
Заводские номера полуприцепов-цистерн OKT TRAILER S222 30A DORS T1 NP9T1V208BA002365; NP9T1V208BA002364.
Заводской номер, обеспечивающий идентификацию ППЦ, нанесен на табличку в передней части ППЦ и продублирован на корпусе ППЦ ударно-точечным способом.

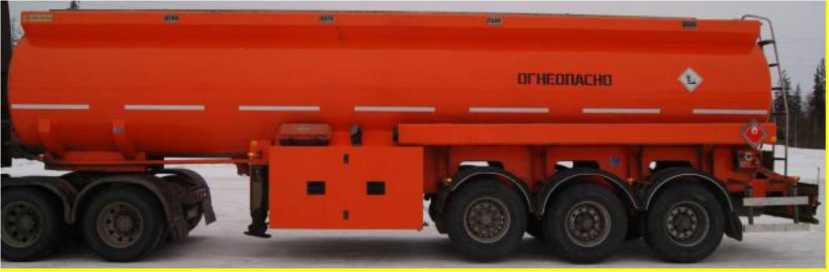

Общий вид ППЦ представлен на рисунке 1.
Рисунок 1 - Общий вид полуприцепа-цистерны OKT TRAILER S222 30A DORS T1

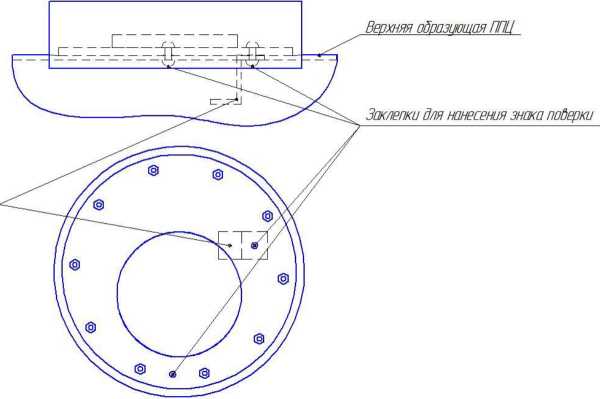

Схема пломбировки для защиты от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки представлены на рисунке 2.
Указатель уровня налива
Рисунок 2 - Схема пломбировки от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки.
Программное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значения | |||
Номинальная вместимость ШШ,, дм3 |
30000 | |||
Количество секций |
4 | |||
Номинальные вместимости секций, дм3 |
I |
II |
III |
IV |
7500 |
7500 |
7500 |
7500 | |
Пределы допускаемой относительной погрешности ШШ,, % |
±0,4 | |||
Разность между номинальной и действительной вместимостью ППЦ, %, не более |
±1,5 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значения |
Снаряженная масса, кг, не более |
5500 |
Длина, мм, не более |
11300 |
Ширина, мм, не более |
2550 |
Высота, мм, не более |
3600 |
