Номер по Госреестру СИ: 93154-24
93154-24 Резервуары (танки) стальные прямоугольные танкера Профессор Шухов
(Обозначение отсутствует)
Назначение средства измерений:
Резервуары (танки) стальные прямоугольные танкера Профессор Шухов (далее - танки) предназначены для измерений объема нефти и нефтепродуктов, а также для их приема, отпуска и транспортировки.
Внешний вид.
Резервуары (танки) стальные прямоугольные танкера Профессор Шухов
Рисунок № 1
Внешний вид.
Резервуары (танки) стальные прямоугольные танкера Профессор Шухов
Рисунок № 2
Внешний вид.
Резервуары (танки) стальные прямоугольные танкера Профессор Шухов
Рисунок № 3
Общие сведения
Дата публикации - 14.09.2024
Срок свидетельства -
Номер записи - 194997
ID в реестре СИ - 1419036
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - ССРЗ "Иван Димитров"
Страна - БОЛГАРИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Представленный отчет состоит из круговой и столбчатой диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок.
На круговой диаграмме показано распределение поверок СИ по разделам областей измерений. Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по разделам областей измерений, существенно превышает объём поверок, загруженных в АРШИН. Это связано с тем, что многие типы СИ входят одновременно в несколько разделов.
Столбчатая диаграмма демонстрирует то же распределение поверок по разделам областей измерений, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации.
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.).
При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Статистика
Кол-во поверок - 10
Выдано извещений - 0
Кол-во периодических поверок - 10
Кол-во средств измерений - 10
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1688 дн.
Приказы РСТ, где упоминается данный тип СИ
№2203 от 2024.09.11 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Резервуары (танки) стальные прямоугольные танкера Профессор Шухов (Обозначение отсутствует)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ССРЗ "Иван Димитров"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
93153-24 |
Резервуары (танки) стальные прямоугольные танкера Тимофей Щербанев, Обозначение отсутствует ССРЗ "Иван Димитров" (БОЛГАРИЯ ) |
ОТ МП |
5 лет |
|
93154-24 |
Резервуары (танки) стальные прямоугольные танкера Профессор Шухов, Обозначение отсутствует ССРЗ "Иван Димитров" (БОЛГАРИЯ ) |
ОТ МП |
5 лет |
Отчет в табличной и графической формах показывает частоту назначения МПИ конкретного, выбранного из списка, типа СИ. К выбру доступны только типы СИ, имеющие загруженные поверки в ФГИС АРШИН.
Значение МПИ (в днях и годах) берется как разница между датой окончания поерки и датой ее проведения.
Кто поверяет Резервуары (танки) стальные прямоугольные танкера Профессор Шухов (Обозначение отсутствует)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 10 | 0 | 10 | 0 | 10 | 0 | 10 |
Стоимость поверки Резервуары (танки) стальные прямоугольные танкера Профессор Шухов (Обозначение отсутствует)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на паспорт типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 6 «Устройство и принцип работы» паспорта.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
ПравообладательССРЗ «Иван Димитров», Болгария
Юридический адрес: Bulgaria, 5 Matei Stoikov Str., 7000 Rousse
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Омской области» (ФБУ «Омский ЦСМ») Юридический адрес: 644116, г. Омск, ул. Северная 24-я, д. 117АПринцип действия танков основан на заполнении их нефтью или нефтепродуктом до произвольного уровня, соответствующего определенному объему, приведенному в градуировочных таблицах резервуаров.
Танки представляют собой стальные сосуды прямоугольной формы с вертикальными, непроницаемыми продольными и поперечными переборками (стенками). Танки отделены от наружной обшивки баржи. Погрузка и выгрузка нефти и нефтепродуктов производится закрытым способом. Трубы для подвода и отвода нефти и нефтепродуктов изготовлены таким образом, что при измерениях уровня жидкости исключена возможность протока или вывода жидкости произвольным образом.
К танкам данного типа относятся танки с заводскими номерами 11, 12, 21, 22, 31, 32, 41, 42, 51, 52. Танки расположены на танкере Профессор Шухов проекта Р77.

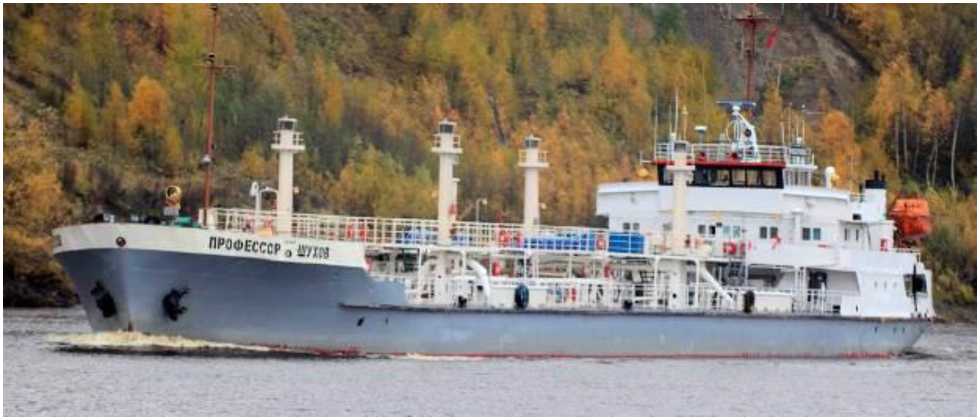

Общий вид танкера Профессор Шухов представлен на рисунке 1.
Рисунок 1- Общий вид танкера Профессор Шухов

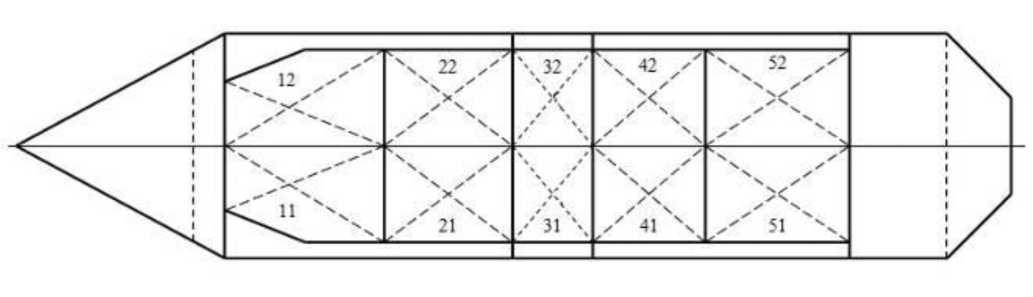

Схематичное расположение танков на танкере Профессор Шухов представлено на рисунке 2.
Рисунок 2- Схематичное расположение танков

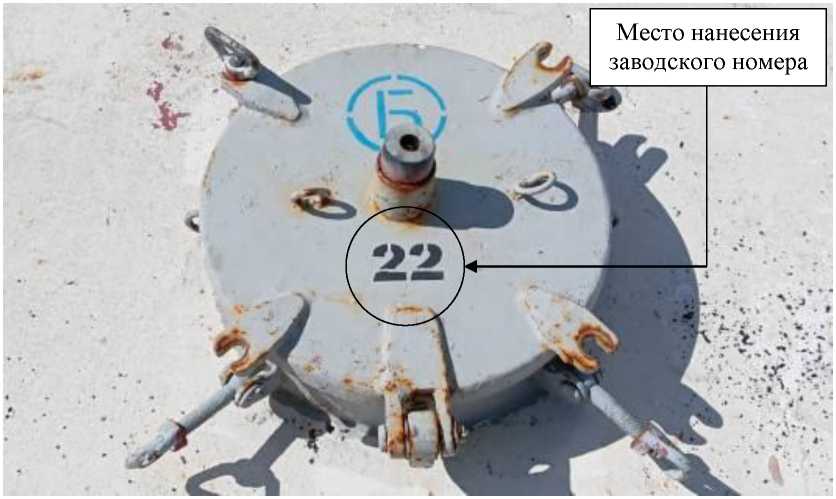

Заводские номера в виде цифровых обозначений, обеспечивающие идентификацию каждого экземпляра средств измерений, нанесены на замерные люки танков методом окраса. Общий вид замерного люка на рисунке 3.
и место нанесения заводского номера представлены
Рисунок 3- Общий вид замерного люка и места нанесения заводского номера
Нанесение знака поверки на танки не предусмотрено.
Таблица 1 -
|
Наименование характеристики |
Значение, для танка № | |||
|
31, 32 |
21, 22, 41, 42 |
11, 12 |
51, 52 | |
|
Диапазон вместимости, м^ |
от 5 до 190 |
от 5 до 265 |
от 5 до 285 |
от 5 до 345 |
|
Пределы допускаемой относительной погрешности определения вместимости (геометрическим методом), % |
± 0,25 | |||
Таблица 2- Основные технические
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: температура окружающего воздуха, °C атмосферное давление, кПа |
от + 5 до + 35 от 84,0 до 106,7 |
|
Средний срок службы, лет, не менее |
40 |
