Номер по Госреестру СИ: 93153-24
93153-24 Резервуары (танки) стальные прямоугольные танкера Тимофей Щербанев
(Обозначение отсутствует)
Назначение средства измерений:
Резервуары (танки) стальные прямоугольные танкера Тимофей Щербанев (далее - танки) предназначены для измерений объема нефти и нефтепродуктов, а также для их приема, отпуска и транспортировки.
Внешний вид.
Резервуары (танки) стальные прямоугольные танкера Тимофей Щербанев
Рисунок № 1
Внешний вид.
Резервуары (танки) стальные прямоугольные танкера Тимофей Щербанев
Рисунок № 2
Внешний вид.
Резервуары (танки) стальные прямоугольные танкера Тимофей Щербанев
Рисунок № 3
Общие сведения
Дата публикации - 14.09.2024
Срок свидетельства -
Номер записи - 194996
ID в реестре СИ - 1419035
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - ССРЗ "Иван Димитров"
Страна - БОЛГАРИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Простой отчет, показывающий соотношение между мужчинами и женщинами среди поверителей. Учитываются все организации за все время наблюдений. За основу взяты данные Росстата.
Статистика
Кол-во поверок - 10
Выдано извещений - 0
Кол-во периодических поверок - 10
Кол-во средств измерений - 10
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1688 дн.
Приказы РСТ, где упоминается данный тип СИ
№2203 от 2024.09.11 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Резервуары (танки) стальные прямоугольные танкера Тимофей Щербанев (Обозначение отсутствует)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ССРЗ "Иван Димитров"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
93153-24 |
Резервуары (танки) стальные прямоугольные танкера Тимофей Щербанев, Обозначение отсутствует ССРЗ "Иван Димитров" (БОЛГАРИЯ ) |
ОТ МП |
5 лет |
|
93154-24 |
Резервуары (танки) стальные прямоугольные танкера Профессор Шухов, Обозначение отсутствует ССРЗ "Иван Димитров" (БОЛГАРИЯ ) |
ОТ МП |
5 лет |
Отчет позволяет выгрузить из ФГИС АРШИН информацию, содержащуюся в поверках по выбранным типа СИ.
Форма выбора из списка типа СИ обладает свойством мультиселекта.
Анализируемый интервал 2010г. - н.в.
Выгрузка осуществляется в текстовый файл формата csv с кодировкой win1251.
Файл может быть легко прочитан любым текстовым редакторам, например: notepad++, notepad или MS Excel. Запускаем программу Excel. Переходим во вкладку «Данные». Кликаем на кнопку на ленте «Из текста», указываем путь к файлу.
Поля:
1 - Организация-поверитель
2 - ФСА РАЛ
3 - Номер свидетельства (извещения)
4 - № типа СИ
5 - Обозначение типа СИ
6 - Наименование типа СИ
7 - Модификация
8 - МПИ
9 - Изготовитель (страна, город)
10 - Собственник
11 - Год выпуска
12 - Заводской номер
13 - Дата поверки
14 - Дейтвительна до
15 - Тип поверки
16 - Ссылка на протокол поверки (если приложен)
17 - Наименование документа поверки
18 - Состав СИ (сбор данных с 2024г.)
Кто поверяет Резервуары (танки) стальные прямоугольные танкера Тимофей Щербанев (Обозначение отсутствует)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 10 | 0 | 10 | 0 | 10 | 0 | 10 |
Стоимость поверки Резервуары (танки) стальные прямоугольные танкера Тимофей Щербанев (Обозначение отсутствует)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на паспорт типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 6 «Устройство и принцип работы» паспорта.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
ПравообладательССРЗ «Иван Димитров», Болгария
Юридический адрес: Bulgaria, 5 Matei Stoikov Str., 7000 Rousse
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Омской области» (ФБУ «Омский ЦСМ») Юридический адрес: 644116, г. Омск, ул. Северная 24-я, д. 117АПринцип действия танков основан на заполнении их нефтью или нефтепродуктом до произвольного уровня, соответствующего определенному объему, приведенному в градуировочных таблицах резервуаров.
Танки представляют собой стальные сосуды прямоугольной формы с вертикальными, непроницаемыми продольными и поперечными переборками (стенками). Танки отделены от наружной обшивки баржи. Погрузка и выгрузка нефти и нефтепродуктов производится закрытым способом. Трубы для подвода и отвода нефти и нефтепродуктов изготовлены таким образом, что при измерениях уровня жидкости исключена возможность протока или вывода жидкости произвольным образом.
К танкам данного типа относятся танки с заводскими номерами 11, 12, 21, 22, 31, 32, 41, 42, 51, 52. Танки расположены на танкере Тимофей Щербанев проекта Р77.

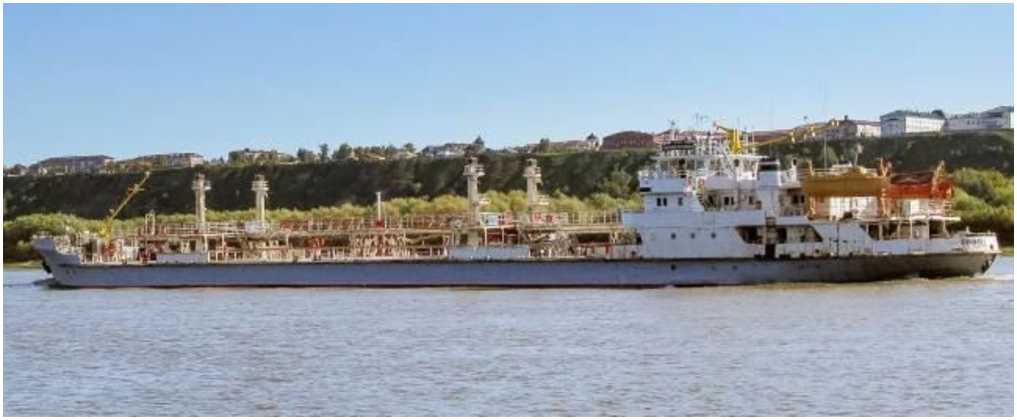

Общий вид танкера Тимофей Щербанев представлен на рисунке 1.
Рисунок 1- Общий вид танкера Тимофей Щербанев

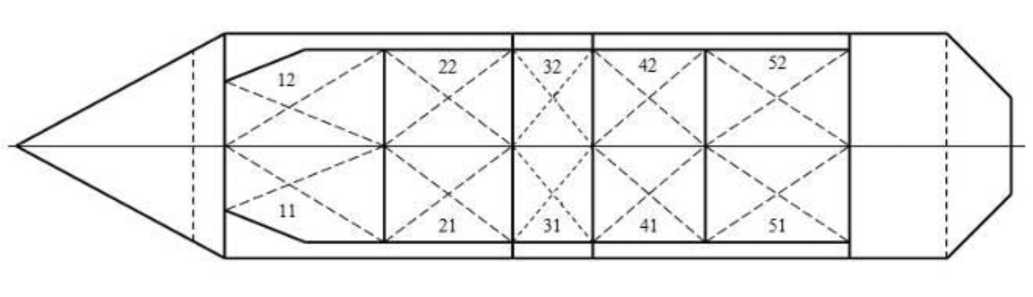

Схематичное расположение танков на танкере Тимофей Щербанев представлено на рисунке 2.
Рисунок 2- Схематичное расположение танков
Заводские номера в виде цифровых обозначений, обеспечивающие идентификацию каждого экземпляра средств измерений, нанесены на замерные люки танков методом окраса. Общий вид замерного люка и место нанесения заводского номера представлены на рисунке 3.
Место нанесения заводского номера
Рисунок 3- Общий вид замерного люка и места нанесения заводского номера
Нанесение знака поверки на танки не предусмотрено.
Таблица 1 -
|
Наименование характеристики |
Значение, для танка № | |||
|
31, 32 |
21, 22, 41, 42 |
11, 12 |
51, 52 | |
|
Диапазон вместимости, м^ |
от 5 до 190 |
от 5 до 265 |
от 5 до 285 |
от 5 до 345 |
|
Пределы допускаемой относительной погрешности определения вместимости (геометрическим методом), % |
± 0,25 | |||
Таблица 2- Основные технические
|
Наименование характеристики |
Значение |
|
Условия эксплуатации:
|
от + 5 до + 35 от 84,0 до 106,7 |
|
Средний срок службы, лет, не менее |
40 |
