Сведения о средстве измерений: 93152-24 Резервуары (танки) стальные горизонтальные цилиндрические нефтеналивной баржи НБ-14

Номер по Госреестру СИ: 93152-24
93152-24 Резервуары (танки) стальные горизонтальные цилиндрические нефтеналивной баржи НБ-14
(Обозначение отсутствует)

Назначение средства измерений:
Резервуары (танки) стальные горизонтальные цилиндрические нефтеналивной баржи НБ-14 (далее - танки) предназначены для измерений объема нефти и нефтепродуктов, а также для их приема, отпуска и транспортировки.

сертификация программного обеспечения
Внешний вид. Резервуары (танки) стальные горизонтальные цилиндрические нефтеналивной баржи НБ-14, http://oei-analitika.ru рисунок № 1
Внешний вид.
Резервуары (танки) стальные горизонтальные цилиндрические нефтеналивной баржи НБ-14
Рисунок № 1
Внешний вид. Резервуары (танки) стальные горизонтальные цилиндрические нефтеналивной баржи НБ-14, http://oei-analitika.ru рисунок № 2
Внешний вид.
Резервуары (танки) стальные горизонтальные цилиндрические нефтеналивной баржи НБ-14
Рисунок № 2
Внешний вид. Резервуары (танки) стальные горизонтальные цилиндрические нефтеналивной баржи НБ-14, http://oei-analitika.ru рисунок № 3
Внешний вид.
Резервуары (танки) стальные горизонтальные цилиндрические нефтеналивной баржи НБ-14
Рисунок № 3

Общие сведения

Дата публикации - 14.09.2024
Срок свидетельства -
Номер записи - 194995
ID в реестре СИ - 1419034
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет модификации,

Производитель

Изготовитель - АООТ "Тюменский Судостроительный Завод"
Страна - РОССИЯ
Населенный пункт - г. Тюмень
Уведомление о начале осуществления предпринимательской деятельности - Да

Статистика

Кол-во поверок - 6
Выдано извещений - 0
Кол-во периодических поверок - 6
Кол-во средств измерений - 6
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1688 дн.

Приказы РСТ, где упоминается данный тип СИ

№2203 от 2024.09.11 ПРИКАЗ_Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Резервуары (танки) стальные горизонтальные цилиндрические нефтеналивной баржи НБ-14 (Обозначение отсутствует)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений АООТ "Тюменский Судостроительный Завод"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
83671-21

Танки стальные прямоугольные нефтеналивной баржи НС-1002, Обозначение отсутствует
АООТ "Тюменский Судостроительный Завод" (РОССИЯ г. Тюмень)
ОТ
МП
5 лет
93132-24

Резервуары (танки) стальные горизонтальные цилиндрические нефтеналивной баржи НБ-11, Обозначение отсутствует
АООТ "Тюменский Судостроительный Завод" (РОССИЯ г. Тюмень)
ОТ
МП
5 лет
93152-24

Резервуары (танки) стальные горизонтальные цилиндрические нефтеналивной баржи НБ-14, Обозначение отсутствует
АООТ "Тюменский Судостроительный Завод" (РОССИЯ г. Тюмень)
ОТ
МП
5 лет

Хабаровск - город в России, административный центр Хабаровского края. Один из крупнейших политических, образовательных и культурных центров Дальнего Востока России. Крупнейший город на Дальнем Востоке с населением 617 441 человек.

Расположен в центре пересечения международных железнодорожных и воздушных транспортных путей на правом берегу Амурской протоки и реки Амур на Среднеамурской низменности, недалеко от границы с Китаем (на катере от речного вокзала до ближайшего китайского города Фуюань около 65 км).

Экономика Хабаровского края диверсифицирована, базируется на развитом и многоотраслевом промышленном производстве, транспортном обслуживании основных грузопотоков. Ведущими отраслями хозяйственного комплекса края являются промышленность (24,6% валового регионального продукта), транспорт и связь (17,3%), торговля (13,9%). В промышленном производстве доля обрабатывающих отраслей составляет более 79%. Основными отраслями промышленности региона являются металлургия, машиностроение, энергетика, нефтепереработка, добыча - угля и руд цветных металлов и производство продуктов питания.

Отчет "Анализ рынка поверки в Хабаровске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Хабаровск.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Резервуары (танки) стальные горизонтальные цилиндрические нефтеналивной баржи НБ-14 (Обозначение отсутствует)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "ОМСКИЙ ЦСМ"
(RA.RU.311220)
РСТ
  • Нет модификации
  • 6 0 6 0 6 0 6

    Стоимость поверки Резервуары (танки) стальные горизонтальные цилиндрические нефтеналивной баржи НБ-14 (Обозначение отсутствует)

    Организация, регион Стоимость, руб Средняя стоимость

    Знак утверждения типа

    Знак утверждения типа

    наносится на паспорт типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе 6 «Устройство и принцип работы» паспорта.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

    Правообладатель

    АООТ «Тюменский судостроительный завод»

    Юридический адрес: 625048, Тюменская обл., г. Тюмень, ул. Новгородская, д. 10

    Изготовитель

    АООТ «Тюменский судостроительный завод» (изготовлены в 1993 г.)
    Адрес: 625048, Тюменская обл., г. Тюмень, ул. Новгородская, д. 10

    Испытательный центр

    Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Омской области» (ФБУ «Омский ЦСМ») Юридический адрес: 644116, Омская обл., г. Омск, ул. Северная 24-я, д. 117А

    Правообладатель

    АООТ «Тюменский судостроительный завод»
    Юридический адрес: 625048, Тюменская обл., г. Тюмень, ул. Новгородская, д. 10

    Принцип действия танков основан на заполнении их нефтью или нефтепродуктом до произвольного уровня, соответствующего определенному объему, приведенному в градуировочных таблицах резервуаров.

    Танки представляют собой горизонтально установленные стальные сосуды цилиндрической формы, оснащенные люками и патрубками, с непроницаемыми поперечными переборками. Танки отделены от наружной обшивки судна. Погрузка и выгрузка нефти и нефтепродуктов производится закрытым способом. Трубы для подвода и отвода нефти и нефтепродуктов изготовлены таким образом, что при измерениях уровня жидкости исключена возможность протока или вывода жидкости произвольным образом.

    К танкам данного типа относятся танки с заводскими номерами 1, 2, 3, 4, 5, 6. Танки расположены на палубе нефтеналивной баржи НБ-14 проекта 16802.

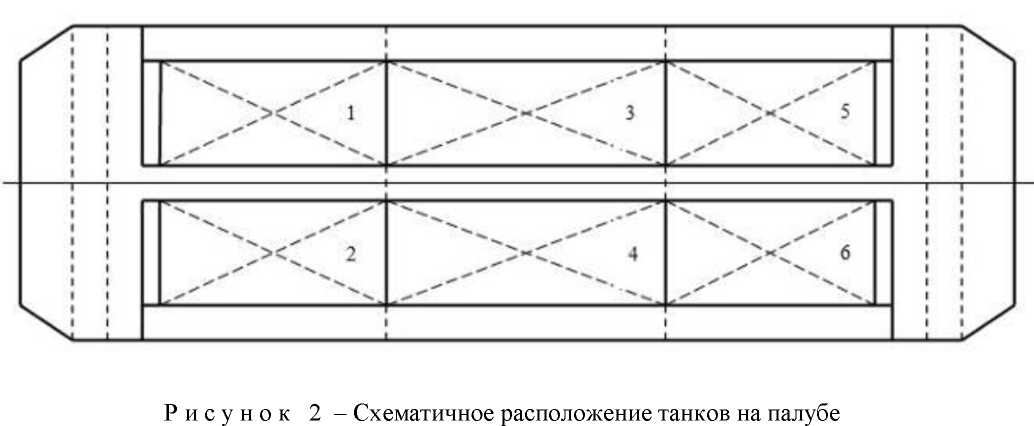

    Общий вид нефтеналивной баржи НБ-14 представлен на рисунке 1. Схематичное расположение танков на палубе нефтеналивной баржи НБ-14 представлено на рисунке 2.

    Внешний вид. Резервуары (танки) стальные горизонтальные цилиндрические нефтеналивной баржи НБ-14 (Обозначение отсутствует), http://oei-analitika.ru

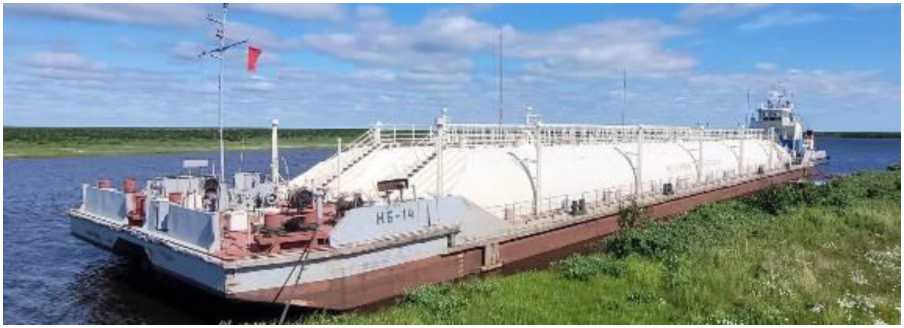

    Рисунок 1- Общий вид нефтеналивной баржи НБ-14

    Внешний вид. Резервуары (танки) стальные горизонтальные цилиндрические нефтеналивной баржи НБ-14 (Обозначение отсутствует), http://oei-analitika.ru

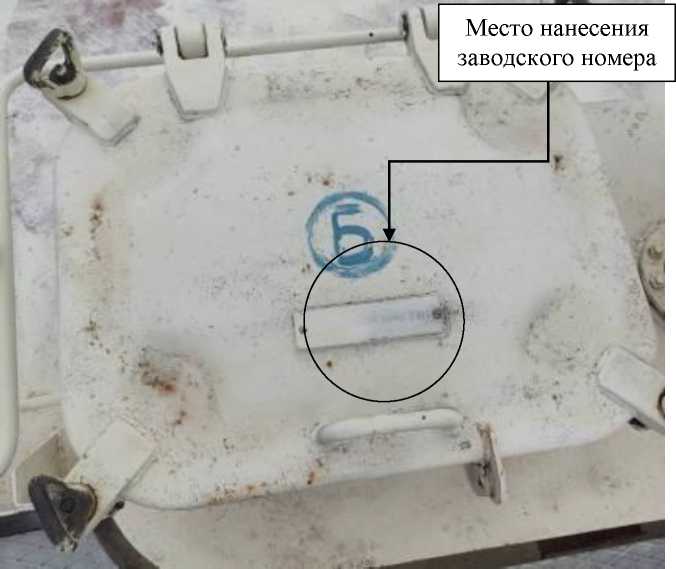

    Заводские номера в виде цифровых обозначений, обеспечивающие идентификацию каждого экземпляра средств измерений, нанесены на замерные люки танков в виде номерных табличек. Общий вид замерного люка и место нанесения заводского номера представлены на рисунке

    3.

    Внешний вид. Резервуары (танки) стальные горизонтальные цилиндрические нефтеналивной баржи НБ-14 (Обозначение отсутствует), http://oei-analitika.ru

    Рисунок 3- Общий вид замерного люка и место нанесения заводского номера


    Таблица 3-

    Наименование

    Обозначение

    Количество

    Резервуар (танк) стальной горизонтальный цилиндрический

    1 шт.

    Паспорт

    1 экз.


    Таблица 1 -

    Наименование характеристики

    Значение, для танка №

    1, 2

    3, 4

    5, 6

    Диапазон вместимости, м^

    от 5 до 510

    от 5 до 600

    от 5 до 515

    Пределы допускаемой относительной погрешности определения вместимости (геометрическим методом), %

    ± 0,35

    Таблица 2- Основные технические

    Наименование характеристики

    Значение

    Условия эксплуатации:

    • - температура окружающего воздуха, °C

    • - атмосферное давление, кПа

    от + 5 до + 35 от 84,0 до 106,7

    Средний срок службы, лет, не менее

    40
