Номер по Госреестру СИ: 93132-24
93132-24 Резервуары (танки) стальные горизонтальные цилиндрические нефтеналивной баржи НБ-11
(Обозначение отсутствует)
Назначение средства измерений:
Резервуары (танки) стальные горизонтальные цилиндрические нефтеналивной баржи НБ-11 (далее - танки) предназначены для измерений объема нефти и нефтепродуктов, а также для их приема, отпуска и транспортировки.
Внешний вид.
Резервуары (танки) стальные горизонтальные цилиндрические нефтеналивной баржи НБ-11
Рисунок № 1
Внешний вид.
Резервуары (танки) стальные горизонтальные цилиндрические нефтеналивной баржи НБ-11
Рисунок № 2
Внешний вид.
Резервуары (танки) стальные горизонтальные цилиндрические нефтеналивной баржи НБ-11
Рисунок № 3
Общие сведения
Дата публикации - 12.09.2024
Срок свидетельства -
Номер записи - 194962
ID в реестре СИ - 1418937
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - АООТ "Тюменский Судостроительный Завод"
Страна - РОССИЯ
Населенный пункт - г. Тюмень
Уведомление о начале осуществления предпринимательской деятельности - Да
Схема прослеживаемости средства измерений отображает поверяемое СИ, его средства поверки и их связи с первичными эталонами.
В качестве средств поверки могут выступать СИ, стандартные образцы, эталоны, государственные первичные эталоны и СИ, импользуемые в качестве эталонов. Кроме того, на диаграмме могут присутствовать реагенты и аттестованные методики измерений.
Статистика
Кол-во поверок - 6
Выдано извещений - 0
Кол-во периодических поверок - 6
Кол-во средств измерений - 6
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1689 дн.
Приказы РСТ, где упоминается данный тип СИ
№2167 от 2024.09.09 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Резервуары (танки) стальные горизонтальные цилиндрические нефтеналивной баржи НБ-11 (Обозначение отсутствует)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений АООТ "Тюменский Судостроительный Завод"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
83671-21 |
Танки стальные прямоугольные нефтеналивной баржи НС-1002, Обозначение отсутствует АООТ "Тюменский Судостроительный Завод" (РОССИЯ г. Тюмень) |
ОТ МП |
5 лет |
|
93132-24 |
Резервуары (танки) стальные горизонтальные цилиндрические нефтеналивной баржи НБ-11, Обозначение отсутствует АООТ "Тюменский Судостроительный Завод" (РОССИЯ г. Тюмень) |
ОТ МП |
5 лет |
|
93152-24 |
Резервуары (танки) стальные горизонтальные цилиндрические нефтеналивной баржи НБ-14, Обозначение отсутствует АООТ "Тюменский Судостроительный Завод" (РОССИЯ г. Тюмень) |
ОТ МП |
5 лет |
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет "Количество типов средств измерений в ФГИС АРШИН по разделам областей измерений" предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные разделы областей измерений. Отчет состоит из двух графиков (одной круговой и одной столбчатой диаграммы) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к разделу области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношением или пропорции между разделами областей измерений.
На круговой диаграмме показано количественное соотношение между разделами областей измерений по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные разделы областей измерений, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН.
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по разделам областей измерений, но уже в динамике по годам начиная с 2000 года.
Кто поверяет Резервуары (танки) стальные горизонтальные цилиндрические нефтеналивной баржи НБ-11 (Обозначение отсутствует)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 6 | 0 | 6 | 0 | 6 | 0 | 6 |
Стоимость поверки Резервуары (танки) стальные горизонтальные цилиндрические нефтеналивной баржи НБ-11 (Обозначение отсутствует)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на паспорт типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 6 «Устройство и принцип работы» паспорта.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
ПравообладательАООТ «Тюменский судостроительный завод»
Юридический адрес: Тюменская обл., г. Тюмень, ул. Новгородская, д. 10
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Омской области» (ФБУ «Омский ЦСМ») Юридический адрес: 644116, Омская обл., г. Омск, ул. Северная 24-я, д. 117АПринцип действия танков основан на заполнении их нефтью или нефтепродуктом до произвольного уровня, соответствующего определенному объему, приведенному в градуировочных таблицах резервуаров.
Танки представляют собой горизонтально установленные стальные сосуды цилиндрической формы, оснащенные люками и патрубками, с непроницаемыми поперечными переборками. Танки отделены от наружной обшивки судна. Погрузка и выгрузка нефти и нефтепродуктов производится закрытым способом. Трубы для подвода и отвода нефти и нефтепродуктов изготовлены таким образом, что при измерениях уровня жидкости исключена возможность протока или вывода жидкости произвольным образом.
К танкам данного типа относятся танки с заводскими номерами 1, 2, 3, 4, 5, 6. Танки расположены на палубе нефтеналивной баржи НБ-11 проекта 16802.

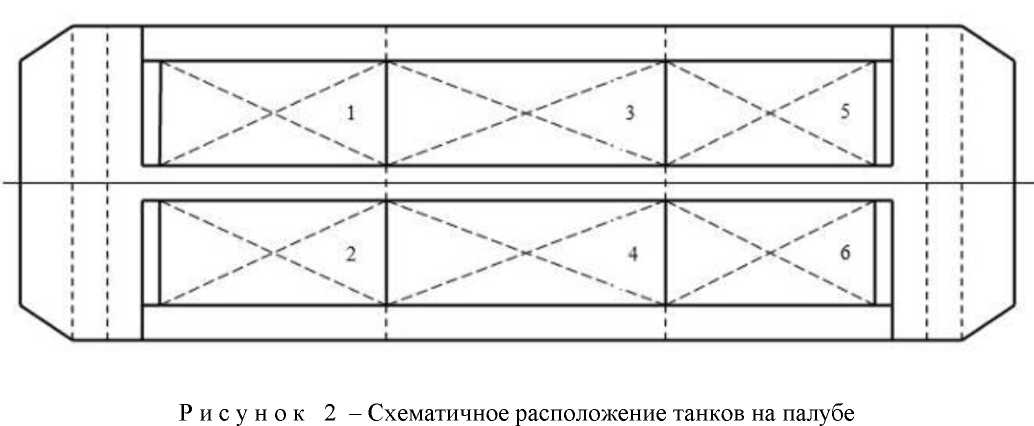

Общий вид нефтеналивной баржи НБ-11 представлен на рисунке 1. Схематичное расположение танков на палубе нефтеналивной баржи НБ-11 представлено на рисунке 2.

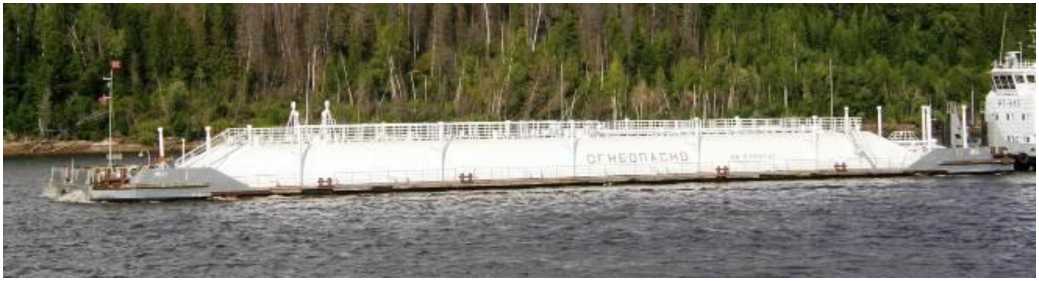

Рисунок 1- Общий вид нефтеналивной баржи НБ-11

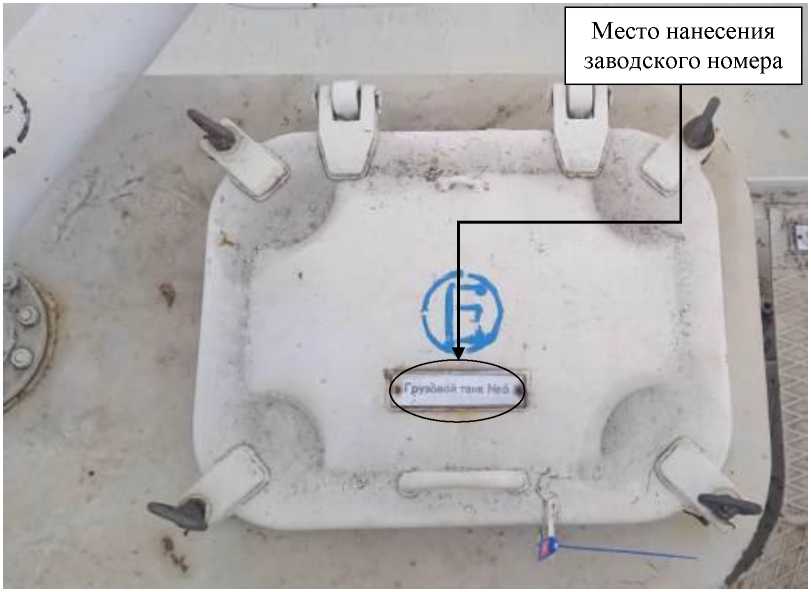

Заводские номера в виде цифровых обозначений, обеспечивающие идентификацию каждого экземпляра средств измерений, нанесены на замерные люки танков в виде номерных табличек. Общий вид замерного люка и место нанесения заводского номера представлены на рисунке 3.
Рисунок 3- Общий вид замерного люка и место нанесения заводского номера
Т аб ли ца 1 -
|
Наименование характеристики |
Значение, для танка № | ||
|
1, 2 |
3, 4 |
5, 6 | |
|
Диапазон вместимости, м^ |
от 5 до 510 |
от 5 до 600 |
от 5 до 515 |
|
Пределы допускаемой относительной погрешности определения вместимости (геометрическим методом), % |
± 0,35 | ||
Таблица 2- Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации:
|
от + 5 до + 35 от 84,0 до 106,7 |
|
Средний срок службы, лет, не менее |
40 |
