Номер по Госреестру СИ: 92986-24
92986-24 Датчики вибрации
(ZET 11X)
Назначение средства измерений:
Датчики вибрации ZET 11X (далее - датчики вибрации) предназначены для измерения параметров вибрации, воздействующей датчик вибрации.
Внешний вид.
Датчики вибрации
Рисунок № 1
Общие сведения
Дата публикации - 28.08.2024
Срок свидетельства - 23.08.2029
Номер записи - 194802
ID в реестре СИ - 1418281
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ZET 112,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Электронные технологии и метрологические системы" (ООО "ЭТМС")
Страна - РОССИЯ
Населенный пункт - г. Москва, г. Зеленоград
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2001 от 2024.08.23 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Датчики вибрации (ZET 11X)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Электронные технологии и метрологические системы" (ООО "ЭТМС")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
35402-07 07.07.2027 |
Анализаторы спектра, А19 Общество с ограниченной ответственностью "Электронные технологии и метрологические системы" (ООО "ЭТМС") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
70124-18 16.01.2028 |
Виброметры интеллектуальные цифровые, ZET 7052-N, ZET 7152-N, ZET 7152-E и ZET 7156 Общество с ограниченной ответственностью "Электронные технологии и метрологические системы" (ООО "ЭТМС") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
39236-08 23.10.2029 |
Анализаторы спектра, ZET 017 Общество с ограниченной ответственностью "Электронные технологии и метрологические системы" (ООО "ЭТМС") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
54884-13 29.06.2028 |
Устройства контроля электрических цепей, ZET 452 Общество с ограниченной ответственностью "Электронные технологии и метрологические системы" (ООО "ЭТМС") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
54890-13 13.07.2028 |
Датчики интеллектуальные, ZET 7051 Vibrometer-485 и ZET 7151 Vibrometer-CAN Общество с ограниченной ответственностью "Электронные технологии и метрологические системы" (ООО "ЭТМС") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
74502-19 25.03.2029 |
Контроллеры сбора данных многоканальные, ZET 02X, ZET 03X, ZET 05X Общество с ограниченной ответственностью "Электронные технологии и метрологические системы" (ООО "ЭТМС") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
85817-22 07.06.2027 |
Измерители влажности, температуры и давления, ZET 7х23 Общество с ограниченной ответственностью "Электронные технологии и метрологические системы" (ООО "ЭТМС") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
92256-24 03.06.2029 |
Контроллеры сбора данных, ZET Общество с ограниченной ответственностью "Электронные технологии и метрологические системы" (ООО "ЭТМС") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
2 года |
|
92986-24 23.08.2029 |
Датчики вибрации, ZET 11X Общество с ограниченной ответственностью "Электронные технологии и метрологические системы" (ООО "ЭТМС") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
2 года |
|
92986-24 23.08.2029 |
Датчики вибрации, ZET 11X Общество с ограниченной ответственностью "Электронные технологии и метрологические системы" (ООО "ЭТМС") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
2 года |
|
94040-24 11.12.2029 |
Датчики вибрации, ZET 13X Общество с ограниченной ответственностью "Электронные технологии и метрологические системы" (ООО "ЭТМС") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
2 года |
|
94364-25 17.01.2030 |
Блоки измерительные, ZET 7057 Общество с ограниченной ответственностью "Электронные технологии и метрологические системы" (ООО "ЭТМС") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
2 года |
Исследование "Анализ рынка поверки Северо-Западного федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки в Северо-Западном регионе.
Параметры исследований:
- фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций округа по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по Фед. округу
Кто поверяет Датчики вибрации (ZET 11X)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГБУ "ВНИИМС" (RA.RU.311493) | РСТ | 2 | 2 | 0 | 0 | 2 | 2 | 0 |
Стоимость поверки Датчики вибрации (ZET 11X)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) датчиков вибрации ZET 117B предназначено для установления режимов работы датчика, предоставления результатов измерений на экране ПК и активации режима метрологического самоконтроля. В датчиках вибрации ZET 117B обмен данными осуществляется по интерфейсам RS-485 или USB (в зависимости от модели датчика).
Защита ПО от преднамеренных изменений обеспечивается средствами операционной системы путем установки пароля для вхождения в файл программы.
Защита ПО от непреднамеренных воздействий обеспечивается функциями резервного копирования.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 -средний.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значения |
|
Идентификационное наименование ПО |
zetlab |
|
Номер версии (идентификационный номер) ПО |
6c8fa28942b3337e79341d74e44ecca0 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта и руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений Технические условия ЭТМС.433641.006 ТУ «Датчики вибрации ZET 110, ZET 111, ZET 112, ZET 114, ZET 115, ZET 117, ZET 136, ZET 137, ZET 138, ZET 139. Технически условия»;Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;
Приказ Федерального агентства по техническому регулированию и метрологии от 12 ноября 2021 г. № 2537 «Об утверждении государственной поверочной схемы для средств измерений ускорения, скорости и силы при ударном движении».
ПравообладательОбщество с ограниченной ответственностью «Электронные технологии и метрологические системы» (ООО «ЭТМС»)
ИНН 7735144315
Юридический адрес: 124460, г. Москва, г. Зеленоград, ул. Конструктора Лукина, д. 14, стр. 12, эт. 4, ком. 22
Тел.: +7 (495) 739-39-19
Web-сайт: www.zetlab.com
E-mail: zetlab@zetlab.com
Изготовитель
Общество с ограниченной ответственностью «Электронные технологии и метрологические системы» (ООО «ЭТМС»)ИНН 7735144315
Адрес: 124460, г. Москва, г. Зеленоград, ул. Конструктора Лукина, д. 14, стр. 12, эт. 4, ком. 22
Тел.: +7 (495) 739-39-19
Web-сайт: www.zetlab.com
E-mail: zetlab@zetlab.com
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46Телефон: +7 (495) 437-55-77
Факс: +7 (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Правообладатель
Общество с ограниченной ответственностью «Электронные технологии и метрологические системы» (ООО «ЭТМС»)ИНН 7735144315
Юридический адрес: 124460, г. Москва, г. Зеленоград, ул. Конструктора Лукина, д. 14, стр. 12, эт. 4, ком. 22
Тел.: +7 (495) 739-39-19
Web-сайт: www.zetlab.com
E-mail: zetlab@zetlab.com
Принцип действия датчиков вибрации основан на преобразовании механических воздействий в электрические сигналы, пропорциональные виброускорению. Конструктивно датчики вибрации представляют собой пьезокерамический чувствительный элемент, инерционную массу, электронную схему, сигнальные выводы и разъём, заключенные в металлический корпус.
Датчики вибрации ZET 11X выпускаются в следующих модификациях: ZET 110, ZET 111, ZET 112, ZET 114, ZET 115, ZET 117.
По функционалу датчики вибрации разделяются на:
-
- однокомпонентные датчики вибрации общего назначения с выходом по напряжению (ZET 110 и ZET 111);
-
- однокомпонентные промышленные акселерометры с зарядовым выходом (ZET 112);
-
- однокомпонентные промышленные велосиметры с токовым выходом (ZET 114);
-
- ударные акселерометры (ZET 115);
-
- однокомпонентные промышленные акселерометры с выходом по напряжению или с цифровым выходом (ZET 117).
Каждая модификация может иметь несколько исполнений, отличающихся номинальным значением коэффициента преобразования, типом соединителя и способом крепления к объекту контроля, погрешностью измерений. Материал корпуса - нержавеющая сталь или титановый сплав.
Датчики вибрации поддерживают технологию опроса TEDS (Transducer Electronic Data Sheet), обеспечивающую возможность автоматического определения его типа и технических характеристик в соответствии со стандартом IEEE P1451.4.
Датчики вибрации могут использоваться для контроля вибрации узлов с разовой установкой, не подразумевающей демонтаж. В таких случаях датчики вибрации являются невосстанавливаемыми и подлежат только первичной поверке до ввода в эксплуатацию.
Датчики вибрации модификаций ZET 110, ZET 117 предназначены для измерения виброускорения.
Датчики вибрации модификаций ZET 111, ZET 112, ZET 115 предназначены для измерения виброускорения и ускорения при ударном воздействии.
Датчики вибрации модификаций ZET 114 предназначены для измерения виброскорости.
Датчики вибрации модификации ZET 110 выпускаются в исполнениях ZET 110A, ZET 110B, отличающихся между собой погрешностью измерений.
Датчики вибрации модификации ZET 111 выпускаются в исполнениях ZET 111A, ZET 111B, отличающихся между собой погрешностью измерений.
Датчики вибрации модификации ZET 114 выпускаются в исполнениях ZET 114A, ZET 114B, ZET 114C, отличающихся между собой диапазоном измерений, и предназначены для измерения виброускорения и выдачи выходного сигнала, пропорционально виброскорости.
Датчики вибрации модификации ZET 117 выпускаются в исполнениях ZET 117A и ZET 117B. Датчики вибрации модификации ZET 117 исполнения ZET 117A предназначены для измерения виброускорения. Датчики вибрации ZET 117 исполнения ZET 117B представляет собой датчик с цифровым интерфейсом, который может измерять виброускорение.
Маркировка датчиков вибрации, включая заводской номер, состоящий из арабских цифр, наносится на корпус методом лазерной гравировки. Исполнение датчика вибрации прописывается в паспорте.
Нанесение знака поверки на корпус датчиков вибрации не предусмотрено.
Пломбирование датчиков вибрации не предусмотрено.

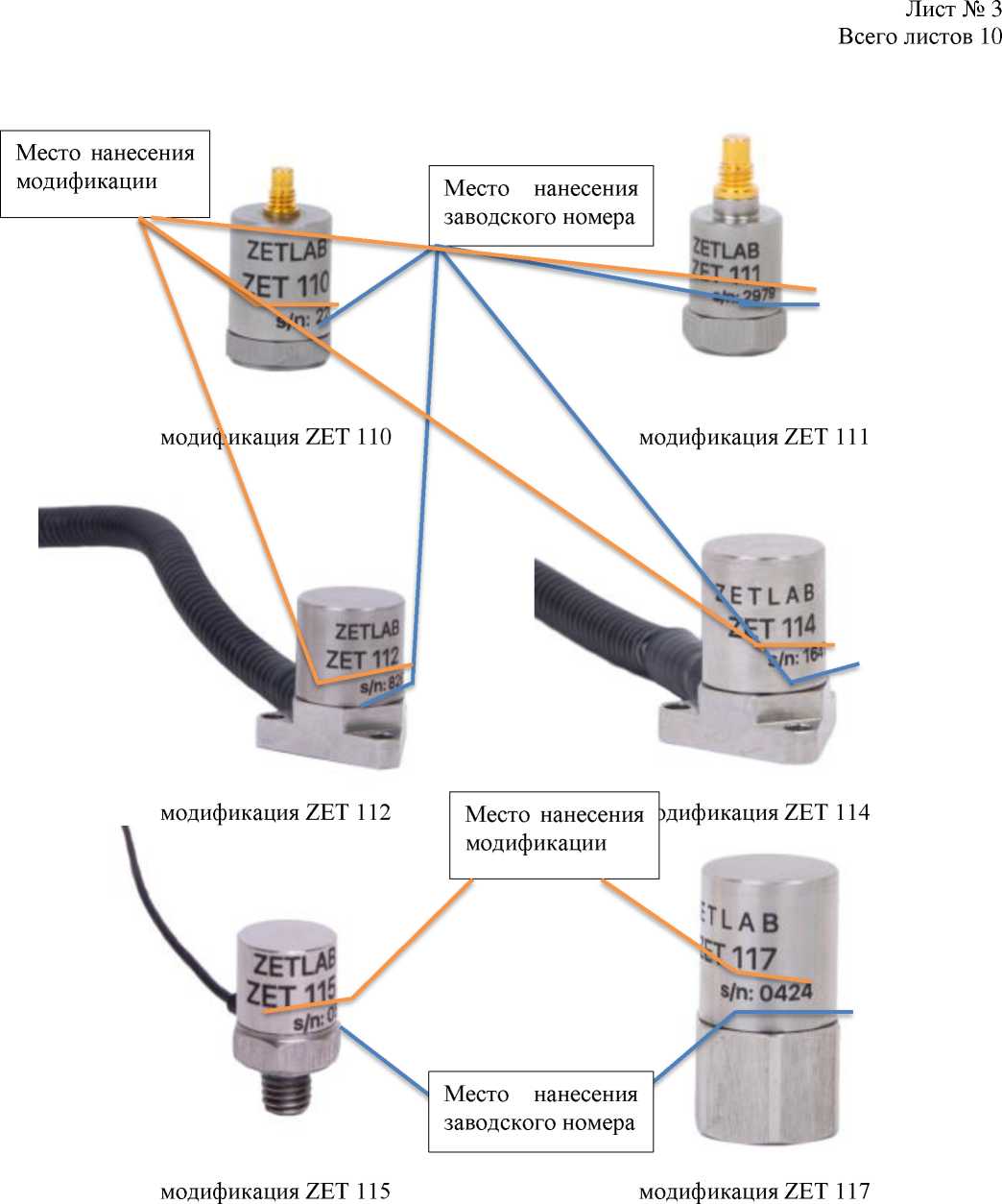

Общий вид датчиков вибрации ZET 11X, место нанесения модификации и заводского номера представлены на рисунке 1.
Рисунок 1 - Общий вид датчиков вибрации ZET 1 1X, место нанесения модификации и заводского номера
Таблица 2 -
датчиков вибрации ZET 11OA, ZET 11OB
|
Наименование характеристики |
Значения |
|
Номинальное значение коэффициента преобразования на базовой частоте 160 Гц, мВ/(м^с-2) |
10 |
|
Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального значения на базовой частоте 160 Гц, % |
± 10 |
|
Диапазоны измерений амплитудного значения виброускорения, м/с2 |
от 0,05 до 400 |
|
Диапазон рабочих частот, Гц |
от 0,7 до 10000 |
|
Нелинейность амплитудной характеристики, % |
± 2 |
|
Диапазон рабочих частот с неравномерностью амплитудно-частотной характеристики относительно базовой частоты 160 Гц: -для ZET 110A от 3,15 до 6300 Гц, %; |
± 4 |
|
от 1,6 Гц до 10000 Гц, %; |
± 10 |
|
от 0,7 Гц до 10000 Гц, дБ -для ZET 110В |
± 3 |
|
от 3,15 до 8000 Гц, %; |
± 6 |
|
от 1,6 Гц до 10000 Гц, %; |
± 10 |
|
от 0,7 Гц до 10000 Гц, дБ |
± 3 |
|
Относительный коэффициент поперечного преобразования, %, не более |
5 |
|
Пределы допускаемого отклонения коэффициента преобразования от действительного значения в диапазоне рабочих температур, % |
±2 |
Таблица 3 - Метрологические характеристики датчиков вибрации модификации ZET 111 исполнений ZET 111A, ZET 111B
|
Наименование характеристики |
Значения |
|
Номинальное значение коэффициента преобразования на базовой частоте 160 Гц, мВ/(м^с-2) - исполнения ZET 111А, ZET 111В |
1 |
|
Пределы отклонения действительного значения коэффициента преобразования от номинального значения, % |
± 10 |
|
Диапазоны измерений:
|
от 0,1 до 2000 от 196 до 5000 |
таблицы 3
|
Наименование характеристики |
Значения |
|
Диапазон рабочих частот, Гц |
от 0,5 до 15000 |
|
Нелинейность амплитудной характеристики, % |
± 2 |
|
Диапазон рабочих частот с неравномерностью амплитудно-частотной | |
|
характеристики относительно базовой частоты 160 Гц: | |
|
-для исполнения ZET 111A | |
|
от 2 до 6300 Гц, % |
± 4 |
|
от 1,0 Гц до 10000 Гц, % |
± 10 |
|
от 0,5 Гц до 15000 Гц, дБ |
± 3 |
|
-для исполнения ZET 111B | |
|
от 2 до 8000 Гц, % |
± 6 |
|
от 1,0 Гц до 10000 Гц, % |
± 10 |
|
от 0,5 Гц до 15000 Гц, дБ |
± 3 |
|
Относительный коэффициент поперечного преобразования, %, не более |
5 |
|
Пределы допускаемого отклонения коэффициента преобразования от действительного значения в диапазоне рабочих температур, % |
±2 |
Таблица 4 -
ZET 112
датчиков вибрации
|
Наименование характеристики |
Значения |
|
Номинальное значение коэффициента преобразования на базовой частоте 160 Гц, пКл/(м^с-2) |
1 |
|
Пределы отклонения действительного значения коэффициента преобразования от номинального значения, % |
± 20 |
|
Диапазоны измерений: - амплитудного значения виброускорения, м/с2 |
от 0,5 до 2000 |
|
- пикового ударного ускорения, м/с2 |
от 196 до 10000 |
|
Диапазон рабочих частот, Гц |
от 2 до 7000 |
|
Нелинейность амплитудной характеристики, %, не более |
± 4 |
|
Диапазон рабочих частот с неравномерностью амплитудно-частотной характеристики относительно базовой частоты 160 Гц, %: от 20 до 5000 Гц |
± 6 |
|
от 2 до 7000 Гц |
± 12,5 |
|
Относительный коэффициент поперечного преобразования, %, не более |
5 |
|
Частота установочного резонанса в осевом направлении, Гц, не менее |
14000 |
|
Пределы допускаемого отклонения коэффициента преобразования от действительного значения в диапазоне рабочих температур, % |
±2 |
Таблица 5 - Метрологические характеристики датчиков вибрации модификации ZET 114 исполнений ZET 114A, ZET 114B, ZET 114C
|
Наименование характеристики |
Значения |
|
Номинальное значение коэффициента преобразования на опорной частоте 80 Гц, мА/(мм^с’1) | |
|
- исполнение ZET 114A |
0,4 |
|
- исполнение ZET 114B |
0,3 |
|
- исполнение ZET 114С |
0,2 |
|
Пределы отклонения действительного значения коэффициента преобразования от номинального значения, % |
± 20 |
|
Диапазон выходного постоянного тока, мА |
от 4 до 20 |
|
Значение начального выходного постоянного тока, мА |
от 3,5 до 4,5 |
|
Диапазон измерений СКЗ виброскорости, мм/с - исполнение ZET 114A |
от 0,1 до 40 |
|
- исполнение ZET 114B |
от 0,1 до 30 |
|
- исполнение ZET 114С |
от 0,1 до 20 |
|
Диапазон рабочих частот, Гц |
от 10 до 1000 |
|
Неравномерность амплитудно-частотной характеристики относительно базовой частоты 80 Гц, % |
±6 |
|
Пределы дополнительной приведенной погрешности измерений СКЗ виброскорости к верхнему пределу диапазона измерений на базовой частоте 80 Гц, % |
±6 |
Таблица 6 - Метрологические характеристики датчиков вибрации модификации ZET 115
|
Наименование характеристики |
Значения |
|
Номинальное значение коэффициента преобразования на опорной частоте 160 Гц, мВ/(м^с-2) |
0,01 |
|
Пределы отклонения действительного значения коэффициента преобразования от номинального значения, % |
± 10 |
|
Диапазоны измерений:
|
от 10 до 2000 от 196 до 50000 |
|
Диапазон рабочих частот, Гц |
от 10 до 15000 |
|
Нелинейность амплитудной характеристики, % |
± 2 |
|
Диапазон рабочих частот с неравномерностью амплитудно-частотной характеристики относительно базовой частоты 160 Гц: от 10 до 10000 Гц, % от 10 до 15000 Гц, дБ |
± 10 ± 3 |
|
Относительный коэффициент поперечного преобразования, %, не более |
5 |
|
Пределы допускаемого отклонения коэффициента преобразования от действительного значения в диапазоне рабочих температур, % |
±2 |
Таблица 7 - Метрологические характеристики датчиков вибрации модификации ZET 117 исполнения ZET 117А
|
Наименование характеристики |
Значения |
|
Номинальное значение коэффициента преобразования на базовой частоте 160 Гц, мВ/(м^с’2) |
10 |
|
Пределы отклонения действительного значения коэффициента преобразования от номинального значения, % |
± 10 |
|
Диапазон измерений СКЗ виброускорения, м/с2 |
от 0,1 до 500 |
|
Диапазон рабочих частот, Гц |
от 0,8 до 7000 |
|
Нелинейность амплитудной характеристики, % |
± 2 |
|
Неравномерность частотной характеристики относительно опорной частоты 160 Гц, от 4 до 2500 Гц, % |
±4 |
|
от 2 до 4000 Гц, % |
±10 |
|
от 0,8 до 7000 Гц, дБ |
±3 |
|
Относительный коэффициент поперечного преобразования, %, не более |
5 |
|
Пределы допускаемого отклонения коэффициента преобразования от действительного значения в диапазоне рабочих температур, % |
±2 |
Таблица 8 - Метрологические характеристики датчиков вибрации модификации ZET 117 исполнения ZET 117В
|
Наименование характеристики |
Значения |
|
Диапазон измерения размаха виброускорения на базовой частоте 160, м/с2 |
от 1 до 800 |
|
Диапазон рабочих частот, Гц |
от 5 до 10000 |
|
Пределы допускаемой основной приведенной погрешности измерений амплитуды виброускорения на базовой частоте 160 Гц для датчиков вибрации ZET 117В, % |
±5 |
|
Диапазон рабочих частот с неравномерностью амплитудночастотной характеристики относительно базовой частоты160 Гц: от 10 до 5000 Гц, % |
± 6 |
|
от 8 до 8000 Гц, %: |
± 12 |
|
от 5 до 10000 Гц, дБ |
±3 |
|
Пределы дополнительной приведенной погрешности измерений амплитуды виброускорения к верхнему пределу диапазона измерений на базовой частоте 160 Гц, % |
±1 |
Таблица 9 -Основные технические
|
Наименование характеристики |
Значения |
|
Частота установочного резонанса в осевом направлении, Гц, не менее - для датчиков вибрации ZET 110 |
24000 |
|
- для датчиков вибрации ZET 111 |
45000 |
|
14000 55000 20000 |
|
Напряжение питания, В - для датчиков вибрации ZET 110, ZET 111, ZET 115, ZET 117А |
от 18 до 30 |
|
- для датчиков вибрации ZET 114 |
от 9 до 36 |
|
Интерфейс передачи данных для датчиков вибрации ZET 117В |
USB 1.1 |
|
Нормальные условия измерений: -температура окружающей среды, °С |
от +15 до +25 |
|
Условия эксплуатации: температура окружающей среды, °С: - для всех датчиков вибрации, кроме ZET 112 |
от -40 до +70 |
|
- для датчиков вибрации ZET 112 |
от -60 до +100 |
|
относительная влажность, не более, % (без конденсации влаги) |
95 |
|
Габаритные размеры датчика вибрации, мм, не более ZET 110 (0хВ); |
19х33 |
|
ZET 111 (0хВ); |
14х28 |
|
ZET 111 с боковым выходом (0хВ); |
14х19 |
|
ZET 112 (0хВ); |
34х31 |
|
ZET 114 (0хв); |
34х36 |
|
ZET 115 (0хв); |
12х19 |
|
ZET 117 (0хв); |
31х43 |
|
Масса, г, не более ZET 110; |
30 |
|
ZET 111; |
15 |
|
ZET 111 с кабелем с боковым выходом; |
65 |
|
ZET 112 с кабелем; |
205 |
|
ZET 114 с кабелем; |
820 |
|
ZET 115 с кабелем; |
30 |
|
ZET 117 |
100 |
