Номер по Госреестру СИ: 85817-22
85817-22 Измерители влажности, температуры и давления
(ZET 7х23)
Назначение средства измерений:
Измерители влажности, температуры и давления ZET 7х23 (далее по тексту -измерители или приборы) предназначены для измерений и регистрации температуры, относительной влажности и атмосферного давления окружающей среды в неагрессивных газовых средах.

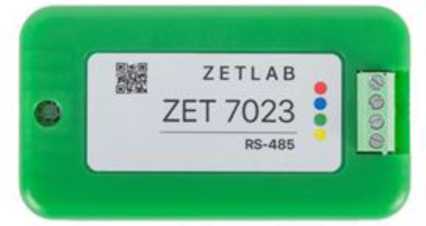

Внешний вид.
Измерители влажности, температуры и давления
Рисунок № 1

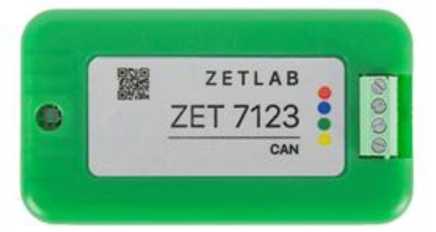

Внешний вид.
Измерители влажности, температуры и давления
Рисунок № 2
Программное обеспечение
Программное обеспечение (ПО) состоит из встроенного и автономного ПО.
Встроенное ПО является метрологически значимым и устанавливается на предприятии-изготовителе во время производственного цикла в микроконтроллер, расположенный внутри корпуса измерителя на электронной плате. Метрологически значимая часть ПО недоступна пользователю и не подлежит изменению на протяжении всего времени функционирования изделия.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений -«высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.
Идентификационные данные встроенного ПО приведены в таблице 1.
Таблица 1
Идентификационные данные (признаки) |
Значение (в зависимости от модели измерителя) | |
ZET 7023 |
ZET 7123 | |
Идентификационное наименование ПО |
ZET 7023 |
ZET 7123 |
Номер версии (идентификационный номер) ПО, не ниже |
7.737 |
7.736 |
Цифровой идентификатор ПО |
не применяется |
Для обработки, анализа и визуализации результатов измерений используется автономное ПО «ZETLab». Влияние автономного ПО учтено при нормировании метрологических характеристик.
Идентификационные данные автономного ПО приведены в таблице 2.
Таблица 2
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
ZETLAB |
Номер версии (идентификационный номер) ПО, не ниже |
2021.08.31 |
Цифровой идентификатор ПО |
не применяется |
Уровень защиты автономного ПО от непреднамеренных и преднамеренных изменений
- «средний» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта и типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделах 3-4 Руководства по эксплуатации ЭТМС. 416321.001 РЭ.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к измерителям влажности, температуры и давления ZET 7х23ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
ГОСТ 8.547-2009 ГСИ. Государственная поверочная схема для средств измерений влажности газов.
Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1*10-1 - 1*107 Па, утвержденная Приказом Федерального агентства по техническому регулированию и метрологии от 06.12.2019 г. № 2900.
ЭТМС.416321.001 ТУ Измерители влажности, температуры и давления ZET 7х23. Технические условия.
ПравообладательОбщество с ограниченной ответственностью «Электронные технологии и метрологические системы» (ООО «ЭТМС»)
ИНН 7735144315
Адрес: 124460, г. Москва, г. Зеленоград, ул. Конструктора Лукина, д. 14, стр. 12, этаж 4, ком. 22
Телефон: +7 (495) 739-39-19
Web-сайт: www.zetlab.com
E-mail: info@zetlab.com
Изготовитель
Общество с ограниченной ответственностью «Электронные технологии и метрологические системы» (ООО «ЭТМС»)ИНН 7735144315
Адрес: 124460, г. Москва, г. Зеленоград, ул. Конструктора Лукина, д. 14, стр. 12, этаж 4, ком. 22
Телефон: +7 (495) 739-39-19
Web-сайт: www.zetlab.com
E-mail: info@zetlab.com
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон/факс: +7 (495) 437-55-77 / (495) 437-56-66;
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Правообладатель
Общество с ограниченной ответственностью «Электронные технологии и метрологические системы» (ООО «ЭТМС»)ИНН 7735144315
Адрес: 124460, г. Москва, г. Зеленоград, ул. Конструктора Лукина, д. 14, стр. 12, этаж 4, ком. 22
Телефон: +7 (495) 739-39-19
Web-сайт: www.zetlab.com
E-mail: info@zetlab.com
Принцип действия измерителей основан на аналого-цифровом преобразовании электрических сигналов, пропорциональных измеряемым величинам, поступающих от встроенных первичных преобразователей температуры, относительной влажности и атмосферного давления.
Измерители изготавливаются следующих моделей: ZET 7023 и ZET 7123. Модели измерителей различаются между собой по способу передачи данных измерений во внешнюю сеть: при помощи интерфейса RS-485 (ZET 7023) или по интерфейсу промышленной сети CAN (ZET 7123).
Конструктивно измерители представляют собой неразборный пластиковый корпус, внутри которого расположены управляющий микроконтроллер и печатная плата с расположенными на ней первичными преобразователями. На нижней грани корпуса измерителя расположен магнит, позволяющий при необходимости установить измеритель на металлической поверхности в удобном для пользователя положении.
Для визуализации показаний измерителей применяются совместимые устройства с дисплеем или персональный компьютер, к которому по USB или Ethernet через совместимое устройство подключаются приборы. Совместимое устройство должно обеспечивать коммуникацию по интерфейсу USB или Ethernet и может обеспечивать подключение к нему нескольких датчиков.
Фотографии общего вида измерителей моделей 7023 и 7123 приведены на рисунке 1.


Рисунок 1 - Общий вид измерителей влажности, температуры и давления ZET 7х23
Пломбирование измерителей не предусмотрено. Заводской номер в виде буквенноцифрового кода отображается в программе «ZETLab» при подключении измерителя. Конструкция измерителей не предусматривает нанесение знака поверки на средство измерений.
Таблица 5
Наименование |
Обозначение |
Количество |
Измерители влажности, температуры и давления |
ZET 7023, ZET 7123 |
1 шт.(1) |
ZET 7х23 | ||
Паспорт |
ЭТМС.416321.001 ПС |
1 экз. |
Руководство по эксплуатации |
ЭТМС.416321.001 РЭ |
1 экз. |
Программное обеспечение на флэш-накопителе |
ZETLAB |
1 шт. (2) |
Примечания:
| ||
флэш-накопителе по дополнительному заказу. |
Метрологические и основные технические характеристики измерителей влажности, температуры и давления ZET 7х23 приведены в таблицах 3 и 4.
Таблица 3 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон измерений температуры, °С |
от -60 до +85 |
Диапазон измерений относительной влажности (в диапазоне температур окружающего воздуха от +5 до +60 °С), % |
от 5 до 95 |
Диапазон измерений абсолютного давления, кПа |
от 50 до 115 |
Наименование характеристики |
Значение |
Пределы допускаемой абсолютной погрешности измерений температуры, °С:
|
±1,0 ±0,4 |
Пределы допускаемой абсолютной погрешности измерений относительной влажности (при температуре окружающего воздуха от +5 до +60 °С включ.), %:
|
±3 ±5 |
Пределы допускаемой абсолютной погрешности измерений абсолютного давления (при температуре окружающего воздуха от -40 до +85 °С), кПа |
±1 |
Таблица 4 - Основные технические характеристики
Наименование характеристики |
Значение |
Диапазон показаний относительной влажности, % |
от 0 до 100 |
Напряжение питания постоянного тока, В |
от 9 до 24 |
Габаритные размеры, мм, не более |
71x39x17 |
Масса, г, не более |
0,045 |
Рабочие условия эксплуатации:
|
от -60 до +85 95 |
Средняя наработка до отказа, ч, не менее |
25 000 |
Средний срок службы лет, не менее |
10 |
Основные технические характеристики совместимого устройства приведены в
Руководстве по эксплуатации ЭТМС. 416321.001 РЭ, находящемся в свободном доступе для просмотра и скачивания на официальном сайте предприятия-изготовителя.
