Сведения о средстве измерений: 92256-24 Контроллеры сбора данных

Номер по Госреестру СИ: 92256-24
92256-24 Контроллеры сбора данных
(ZET)

Назначение средства измерений:
Контроллеры сбора данных ZET (далее - контроллеры) предназначены для измерений напряжения постоянного и переменного электрического тока, частоты сигналов.

сертификация программного обеспечения
Внешний вид. Контроллеры сбора данных, http://oei-analitika.ru рисунок № 1
Внешний вид.
Контроллеры сбора данных
Рисунок № 1
Внешний вид. Контроллеры сбора данных, http://oei-analitika.ru рисунок № 2
Внешний вид.
Контроллеры сбора данных
Рисунок № 2
Внешний вид. Контроллеры сбора данных, http://oei-analitika.ru рисунок № 3
Внешний вид.
Контроллеры сбора данных
Рисунок № 3
Внешний вид. Контроллеры сбора данных, http://oei-analitika.ru рисунок № 4
Внешний вид.
Контроллеры сбора данных
Рисунок № 4

Общие сведения

Дата публикации - 03.06.2024
Срок свидетельства - 03.06.2029
Номер записи - 194106
ID в реестре СИ - 1416722
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

ZET 030-P, ZET 030-I,

Производитель

Изготовитель - Общество с ограниченной ответственностью "Электронные технологии и метрологические системы" (ООО "ЭТМС")
Страна - РОССИЯ
Населенный пункт - г. Москва, г. Зеленоград
Уведомление о начале осуществления предпринимательской деятельности -

Отчет "V_20. Поверка по организации в динамике по дням" полезен для оценки объёмов количества поверок, проводимых аккредитованной организацией. Отчет строится в динамике по дням и представлен тремя графиками. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. В зависимости от выбранного графика приводятся объёмы поверок (все поверки, периодические поверки, извещения о непригодности) по дням, конкретной организации или группы организаций.

Для справки в шапке отчета приводится усредненная статистика по запросу:

  • максимальное количество поверок за день
  • среднее количество поверок в месяц и год
  • количество месяцев (в выбранном временном интервале)
  • количество годов (в выбранном временном интервале)
  • общее количество поверок за выбранный период

Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующим временной интервал (в БД имеются данные начиная с 2010 г.)
2- Выбрать аккредитованную на поверку организацию (несколько организаций) из списка СИ (выпадающий список позволяет делать множественный выбор). Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного поверителя.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 3
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№1344 от 2024.06.03 ПРИКАЗ_Об утверждении типов средств измерений (20)

Наличие аналогов СИ: Контроллеры сбора данных (ZET)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "Электронные технологии и метрологические системы" (ООО "ЭТМС")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
35402-07
07.07.2027
Анализаторы спектра, А19
Общество с ограниченной ответственностью "Электронные технологии и метрологические системы" (ООО "ЭТМС") (РОССИЯ г. Москва, г. Зеленоград)
ОТ
МП
1 год
70124-18
16.01.2028
Виброметры интеллектуальные цифровые, ZET 7052-N, ZET 7152-N, ZET 7152-E и ZET 7156
Общество с ограниченной ответственностью "Электронные технологии и метрологические системы" (ООО "ЭТМС") (РОССИЯ г. Москва, г. Зеленоград)
ОТ
МП
1 год
39236-08
23.10.2029
Анализаторы спектра, ZET 017
Общество с ограниченной ответственностью "Электронные технологии и метрологические системы" (ООО "ЭТМС") (РОССИЯ г. Москва, г. Зеленоград)
ОТ
МП
1 год
54884-13
29.06.2028
Устройства контроля электрических цепей, ZET 452
Общество с ограниченной ответственностью "Электронные технологии и метрологические системы" (ООО "ЭТМС") (РОССИЯ г. Москва, г. Зеленоград)
ОТ
МП
1 год
54890-13
13.07.2028
Датчики интеллектуальные, ZET 7051 Vibrometer-485 и ZET 7151 Vibrometer-CAN
Общество с ограниченной ответственностью "Электронные технологии и метрологические системы" (ООО "ЭТМС") (РОССИЯ г. Москва, г. Зеленоград)
ОТ
МП
1 год
74502-19
25.03.2029
Контроллеры сбора данных многоканальные, ZET 02X, ZET 03X, ZET 05X
Общество с ограниченной ответственностью "Электронные технологии и метрологические системы" (ООО "ЭТМС") (РОССИЯ г. Москва, г. Зеленоград)
ОТ
МП
1 год
85817-22
07.06.2027
Измерители влажности, температуры и давления, ZET 7х23
Общество с ограниченной ответственностью "Электронные технологии и метрологические системы" (ООО "ЭТМС") (РОССИЯ г. Москва, г. Зеленоград)
ОТ
МП
1 год
92256-24
03.06.2029
Контроллеры сбора данных, ZET
Общество с ограниченной ответственностью "Электронные технологии и метрологические системы" (ООО "ЭТМС") (РОССИЯ г. Москва, г. Зеленоград)
ОТ
МП
2 года
92986-24
23.08.2029
Датчики вибрации, ZET 11X
Общество с ограниченной ответственностью "Электронные технологии и метрологические системы" (ООО "ЭТМС") (РОССИЯ г. Москва, г. Зеленоград)
ОТ
МП
2 года
92986-24
23.08.2029
Датчики вибрации, ZET 11X
Общество с ограниченной ответственностью "Электронные технологии и метрологические системы" (ООО "ЭТМС") (РОССИЯ г. Москва, г. Зеленоград)
ОТ
МП
2 года
94040-24
11.12.2029
Датчики вибрации, ZET 13X
Общество с ограниченной ответственностью "Электронные технологии и метрологические системы" (ООО "ЭТМС") (РОССИЯ г. Москва, г. Зеленоград)
ОТ
МП
2 года
94364-25
17.01.2030
Блоки измерительные, ZET 7057
Общество с ограниченной ответственностью "Электронные технологии и метрологические системы" (ООО "ЭТМС") (РОССИЯ г. Москва, г. Зеленоград)
ОТ
МП
2 года

Новокузнецк — крупнейший город Кемеровской области. Его называют южной столицей Кузбасса. Полмиллиона жителей Новокузнецка смогли сделать свою малую родину не только крупнейшим промышленным городом Сибири, но и привлекательным для туристов поселением. История города началась в 1618 году, когда на правом берегу реки Томь был возведен Кузнецкий острог. Строительство острога было тесно связано с царским указом о расширении объема данников и, как следствие, увеличении объема дани, поступающей в казну. Главной проблемой в этом плане было то, что большая часть южных земель находилась под контролем воинственных племен.

«Благодаря» развитию Новокузнецка в сторону крупнейшего промышленного города естественный уровень растительности сохранился лишь на небольших участках. В основном это березово-осиновые леса, сосновые леса, луга и болота. Геологическое строение Новокузнецка довольно сложное: прямо через город проходит глубокий тектонический разлом, с которым связаны локальные землетрясения.

Угольная промышленность занимает второе место в структуре промышленного производства Новокузнецка. В городе 10 шахт, 3 разреза, 3 обогатительных фабрики. Металлургия занимает ведущее место среди всех видов промышленности города, именно здесь работает около 57% жителей, занятых в сфере промышленности. Новокузнецк — культурный центр Кузбасса. В городе имеется разветвленная сеть музеев, драматический театр и театр кукол «Сказ», несколько театральных студий, муниципальный камерный хор, джаз-клуб «Геликон», широкая сеть библиотек.

Отчет "Анализ рынка поверки в Кемерово" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Кемерово.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Новокузнецк по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Примечание!

Добавлены следующие фильтры:
- отображаются организации с первичными или периодическими поверками от 100 шт. с 2017 года
- отображаются организации с действующими аттестатами аккредитации на текущий год
- рубим если меньше 10 поверок в год по типу СИ по организации на пераом этапе
- рубим если меньше 10 поверок в год по типу СИ по организации на втором этапе
- место регистрации или осуществления деятельности организаций совпадает с городом
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок) - топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок)

Стоимость 3 000 руб.

Кто поверяет Контроллеры сбора данных (ZET)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФГБУ "ВНИИМС"
(RA.RU.311493)
РСТ
  • ZET 030-P
  • ZET 030-I
  • 3 3 0 0 3 3 0

    Стоимость поверки Контроллеры сбора данных (ZET)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Программное обеспечение (ПО) контроллеров представляет собой специализированное ПО ZETLAB, устанавливаемое на персональный компьютер, которое поставляется совместно с контроллерами и может работать на нескольких вычислительных платформах (Windows или Linux). ПО ZETLAB обеспечивает анализ данных, а также считывание текущей измерительной информации, расчёт параметров оцифрованных сигналов и отображение информации на мониторе. Метрологически значимой частью ПО является библиотека MetrologicalCode.dll из состава ПО ZETLAB, устанавливаемого на ПК, которая обеспечивает вычисление параметров сигналов и вывод результатов на индикаторы.

    Использование цифрового идентификатора метрологически значимой части ПО позволяет однозначно определить подлинность файла и отсутствие его модификаций.

    Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.

    Метрологические характеристики контроллеров, указанные в разделе «

    Знак утверждения типа

    Знак утверждения типа

    наносится методом лазерной печати, либо другим типографским способом на титульный лист паспорта контроллера.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе 4 «Работа с контроллером» документа ЭТМС.411168.009 РЭ «Контроллеры сбора данных ZET. Руководство по эксплуатации».


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений ЭТМС.411168.009 ТУ «Контроллеры сбора данных ZET. Технические условия»; ГОСТ 8.762-2011 «Государственная система обеспечения единства измерений.

    Государственная поверочная схема для средств измерений коэффициента гармоник»;

    Приказ Росстандарта от 18 августа 2023 г. № 1706 «Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-101 до 2^109 Гц»;

    Приказ Росстандарта от 28 июля 2023 г. № 1520 «Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы»;

    Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Государственная поверочная схема для средств измерений времени и частоты».

    Правообладатель

    Общество с ограниченной ответственностью «Электронные технологии и метрологические системы» (ООО «ЭТМС»)

    ИНН 7735144315

    Юридический адрес: 124460, г. Москва, г. Зеленоград, ул. Конструктора Лукина,

    д. 14, стр. 12

    Телефон/Факс: +7 (495) 739-39-19

    Web-сайт: www.zetlab.com

    E-mail: zetlab@zetlab.com

    Изготовитель

    Общество с ограниченной ответственностью «Электронные технологии и метрологические системы» (ООО «ЭТМС»)
    ИНН 7735144315
    Адрес: 124460, г. Москва, г. Зеленоград, ул. Конструктора Лукина, д. 14, стр. 12 Телефон/Факс: +7 (495) 739-39-19
    Web-сайт: www.zetlab.com
    E-mail: zetlab@zetlab.com

    Испытательный центр

    Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
    Телефон: +7 (495) 437-55-77
    Факс: +7 (495) 437-56-66
    Web-сайт: http://www.vniims.ru
    E-mail: office@vniims.ru

    Правообладатель

    Общество с ограниченной ответственностью «Электронные технологии и метрологические системы» (ООО «ЭТМС»)
    ИНН 7735144315
    Юридический адрес: 124460, г. Москва, г. Зеленоград, ул. Конструктора Лукина,
    д. 14, стр. 12
    Телефон/Факс: +7 (495) 739-39-19
    Web-сайт: www.zetlab.com
    E-mail: zetlab@zetlab.com

    Принцип действия контроллеров в режиме приема и анализа сигналов основан на аналого-цифровом преобразовании напряжений с первичных датчиков (в комплект не входят) через результатов с извлекать из Контроллеры параллельных цифровых фильтров (17 октавных и 52 1/3-октавных фильтров), производить узкополосный спектральный анализ (сигналы регистрируются в диапазоне частот от постоянной составляющей до 160 000 Гц). Для анализа сигналов используются алгоритмы преобразований Фурье, фильтры с бесконечной импульсной характеристикой (БИХ фильтры) и конечной импульсной характеристикой (КИХ фильтры). Результаты анализа могут использоваться в целях измерения и контроля параметров вибрации, частоты вращения вала, коэффициента гармоник и других параметров. Обработка измерительной информации осуществляется специализированным программным обеспечением (ПО), установленном на внешнем компьютере, которое обеспечивает последующую выдачу результатов измерений для отображения на внешних устройствах.

    интервалы времени с заданной частотой, и последующей обработке помощью различных программ анализа спектра сигналов, позволяющих полученного массива данных необходимые характеристики сигналов. позволяют осуществлять октавный и 1/3-октавный анализ на основе

    К настоящему типу средств измерений относятся контроллеры следующих модификаций:

    ZET 030-P - портативные регистраторы-анализаторы спектра, предназначенные для проведения мобильного мониторинга состояния оборудования, например в целях профилактического обслуживания;

    ZET 030-I - анализаторы спектра в индустриальном корпусе, предназначенные для установки на DIN-рейку в распределительных шкафах с измерительной аппаратурой;

    ZET 037A - анализаторы спектра в виде модульной платы в формате Eurocard 3U согласно ГОСТ 28601.3-90, предназначенные для установки в крейтовую систему.

    Контроллеры поддерживают подключение одиночных тензорезисторов по 1/4-мостовой схеме.

    В контроллерах реализован метрологический диагностический самоконтроль, при ежегодном проведении которого изготовитель увеличивает гарантийный срок контроллера.

    Контроллеры также имеют функцию регистрации сигналов (сохранения в памяти оцифрованных значений сигнала, с последующей записью на накопитель информации) с опцией «циклическая запись». Оцифрованные сигналы записываются и сохраняются небольшими отрезками по несколько минут в виде отдельных файлов, самые старые файлы удаляются при нехватке места на накопителе и перезаписываются самыми новыми.

    Общий вид контроллеров представлен на рисунках 1 - 3.

    Заводской номер в виде цифрового обозначения наносится типографским способом на табличку, наклеиваемую на нижнюю панель (нижнюю сторону печатной платы для модификации ZET 037A) контроллера на несъемный элемент конструкции корпуса. Места нанесения заводских номеров указаны на рисунке 4.

    Нанесение знака поверки на контроллеры не предусмотрено.

    Пломбирование контроллеров не предусмотрено.

    Внешний вид. Контроллеры сбора данных (ZET), http://oei-analitika.ru

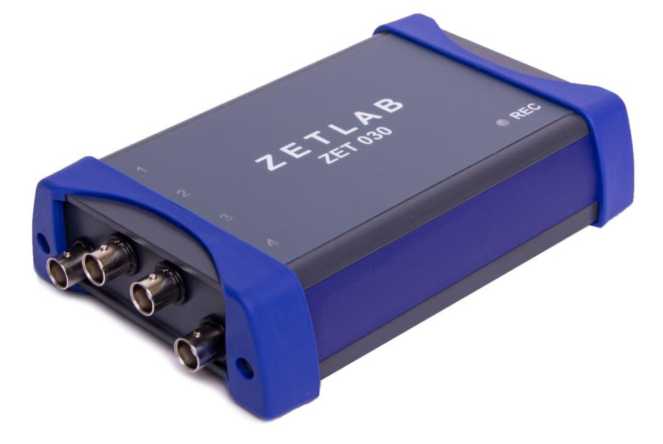

    Рисунок 1 - Общий вид контроллеров модификации ZET 030-P

    Внешний вид. Контроллеры сбора данных (ZET), http://oei-analitika.ru

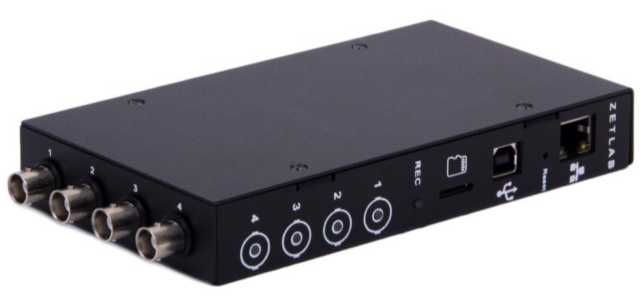

    Рисунок 2 - Общий вид контроллеров модификации ZET 030-I

    Внешний вид. Контроллеры сбора данных (ZET), http://oei-analitika.ru

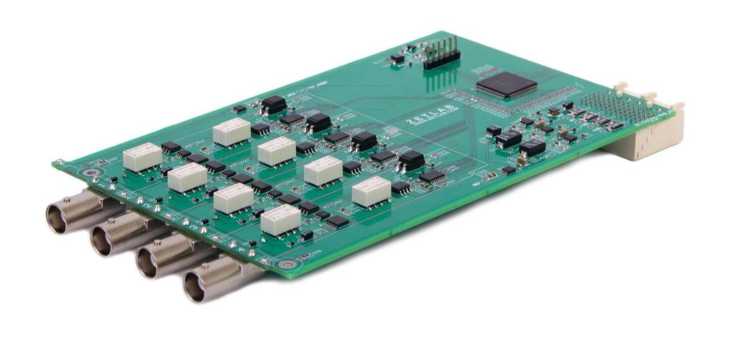

    Рисунок 3 - Общий вид контроллеров модификации ZET 037A

    Место нанесения заводского номера

    Внешний вид. Контроллеры сбора данных (ZET), http://oei-analitika.ru

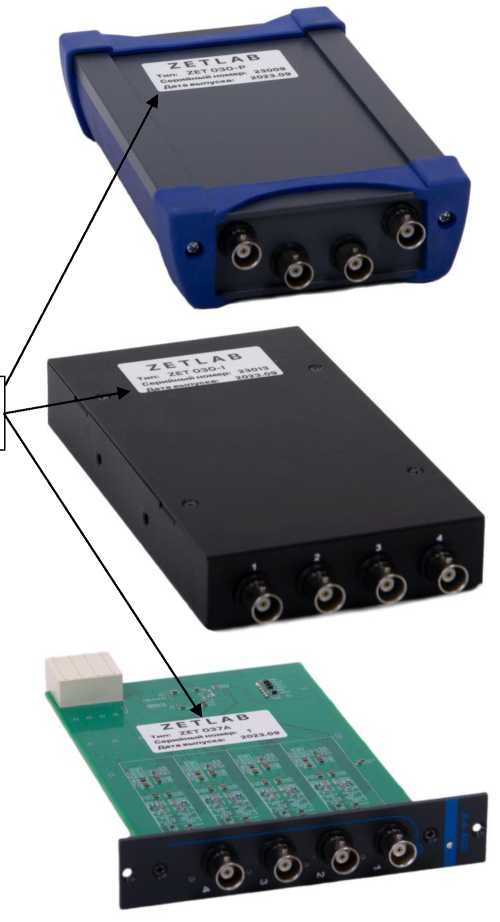

    Рисунок 4 - Места нанесения заводских номеров контроллеров


    Таблица 4 - Комплектность контроллеров

    Наименование

    Обозначение 1

    Количество, шт.

    Контроллер сбора данных ZET

    ZET 030-P

    ZET 030-I

    ZET 037A

    1

    Электронный носитель с программным обеспечением

    -

    1

    Паспорт

    ЭТМС.411168.009 ПС

    1

    Руководство по эксплуатации

    ЭТМС.411168.009 РЭ

    1

    Примечание - 1 - Модификация контроллера и документы в соответствии с заказом


    », нормированы с учетом влияния ПО.

    Идентификационные данные ПО контроллеров приведены в таблице 1.

    Таблица 1 - Идентификационные данные ПО контроллеров

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    ZETLAB

    Номер версии (идентификационный номер) ПО, не ниже

    22.02.2022

    Цифровой идентификатор ПО (для Windows 1)

    6c8fa28942b3337e79341d74e4

    4ecca0

    Алгоритм вычисления цифрового идентификатора ПО

    md5

    Примечание 1 - Цифровой идентификатор ПО для Linux (контрольная сумма исполняемого кода) указывается в паспорте на поставляемое устройство

    Таблица 2 -

    Наименование характеристики

    Значение характеристики

    модификации

    ZET 030-P

    ZET 030-I

    модификация

    ZET 037A

    Диапазон рабочих частот, Гц

    от постоянной (0 Гц) до

    составляющей

    160000 Гц

    Пределы допускаемой основной относительной погрешности измерений частоты сигналов

    ±5^10-5

    ±10-5

    Диапазон измерений напряжения постоянного электрического тока, В

    от -10 до +10

    Пределы допускаемой основной абсолютной погрешности измерений напряжения постоянного электрического тока, В

    ±(0,001-иизм + 0,001)

    Диапазон измерений напряжения переменного электрического тока, В

    от 0,001 до 10

    Пределы допускаемой основной абсолютной погрешности измерений напряжения переменного электрического тока на частоте 1000 Гц, В

    ±(0,001-иизм + 0,0001)

    Неравномерность амплитудно-частотной характеристики (АЧХ) измерительных каналов относительно опорной частоты 1 кГц, дБ, не более: в диапазоне частот от 0,1 до 90000 Гц включ. в диапазоне частот св. 90000 до 120000 Гц включ. в диапазоне частот св. 120000 до 160000 Гц включ.

    0,05

    0,10

    0,30

    Диапазон измерений коэффициента гармоник в диапазоне частот первой гармоники от 3 до 20000 Гц, %

    от 0,01 до 90

    Пределы допускаемой основной абсолютной погрешности измерений коэффициента гармоник, %

    ±(0,06- Кг + 0,02)

    Диапазон частот анализируемых сигналов, Гц:

    • - в режиме октавный анализ

    • - в режиме 1/3-октавный анализ

    от 1 до 64000 от 1 до 125000

    Класс допуска для затухания октавных фильтров по

    ГОСТ Р 70024.1-2022

    1

    Пределы допускаемой дополнительной относительной погрешности измерений, вызванной отклонением температуры окружающего воздуха на каждые 10 °С от нормальных значений (от +21 до +25 °С), %

    0,05

    Примечание - иизм, В - измеренное значение напряжения постоянного или переменного электрического тока; Кг, % - измеренное значение коэффициента гармоник

    Таблица 3 - Основные технические характе

    ристики контроллеров

    Значение характеристики

    Наименование характеристики

    модификация

    модификация

    модификация

    ZET 030-P

    ZET 030-I

    ZET 037A

    Напряжение питания, В

    от 4,5 до 5,5

    от 4,5 до 5,5

    от 9 до 24

    Потребляемая мощность, Вт, не более

    3

    3

    2,5

    Интерфейс обмена данными

    USB 2.0

    USB 2.0

    ZBUS

    High-Speed

    High-Speed;

    Ethernet

    Габаритные размеры, мм, не более:

    высота

    38

    26

    26

    длина

    162

    172

    185

    ширина

    104

    91

    130

    Масса, кг, не более

    0,7

    0,7

    0,3

    Условия эксплуатации:

    • - температура окружающей среды, °С

    • - относительная влажность (при температуре +25 °С без конденсации

    от +5 до +40

    от -40 до +80

    от +5 до +40

    влаги) %, не более

    90

    90

    90

    - атмосферное давление, кПа

    от 66 до 106,6

    от 66 до 106,6

    от 66 до 106,6

    Время непрерывной работы в сутки, ч

    24

    Средняя наработка на отказ, ч, не менее

    45000

    Средний срок службы, лет

    10


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
