Наименование

Обозначение

Количество

Штангенциркуль

-

1 шт.

Элемент   питания   для    штангенциркулей

исполнений с цифровым отсчетным устройством*

-

1 шт.

Паспорт

ПС.ШЦ.01

1 экз.

Футляр

-

1 шт.

*батарейка и (или) зарядное устройство

Исполнение

Диапазон измерений,

мм

Значение отсчета по нониусу (цена деления круговой шкалы, шаг дискретности цифрового отсчетного устройства), мм

Пределы допускаемой абсолютной погрешности при измерении наружных размеров, мм

Пределы допускаемой абсолютной погрешности при измерении глубины равной 20 мм, мм

Размер сдвинутых до соприкосновения губок с цилиндрическими поверхностями,

мм

1

2

3

4

5

6

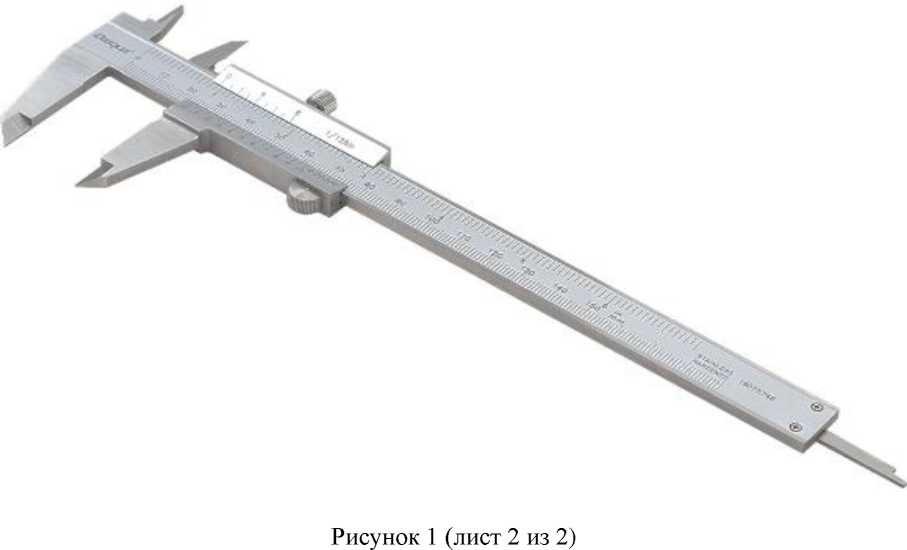

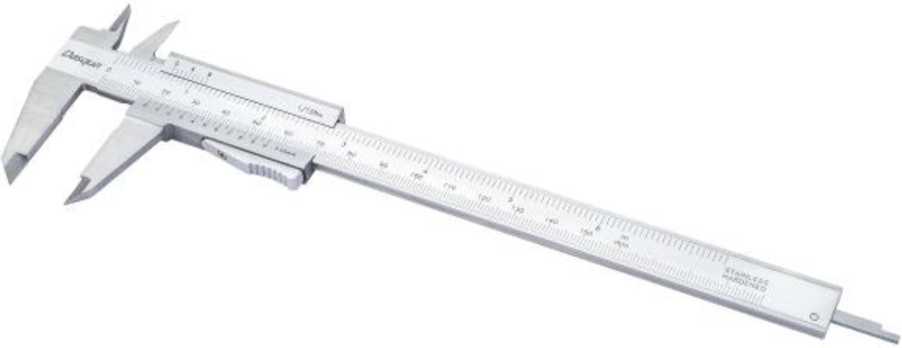

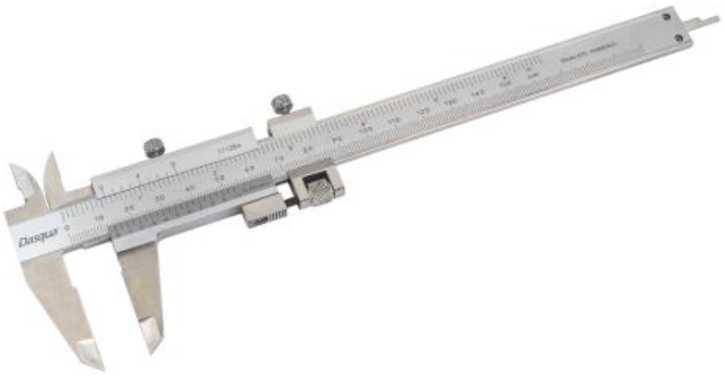

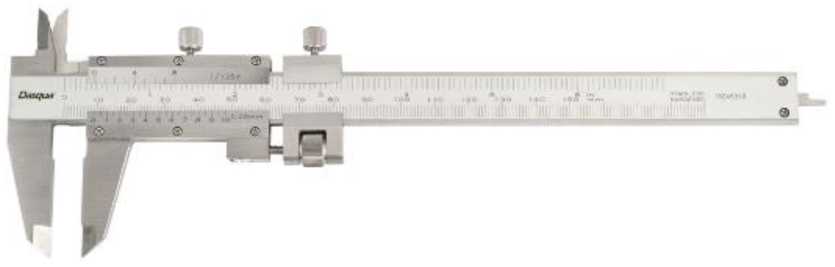

с отсчетом по нониусу двусторонние с глубиномером

от 0 до 70

0,05

±0,05

±0,05

-

от 0 до 100

0,05

±0,05

±0,05

-

от 0 до 150

0,05

±0,05

±0,05

-

от 0 до 160

0,05

±0,05

±0,05

-

от 0 до 200

0,05

±0,05

±0,05

-

от 0 до 300

0,05

±0,05

±0,05

-

1

2

3

4

5

6

с отсчетом по нониусу двусторонние с глубиномером

от 0 до 100

0,02

±0,03

±0,03

-

от 0 до 150

0,02

±0,03

±0,03

-

от 0 до 160

0,02

±0,03

±0,03

-

от 0 до 200

0,02

±0,03

±0,03

-

от 0 до 300

0,02

±0,03

±0,04

-

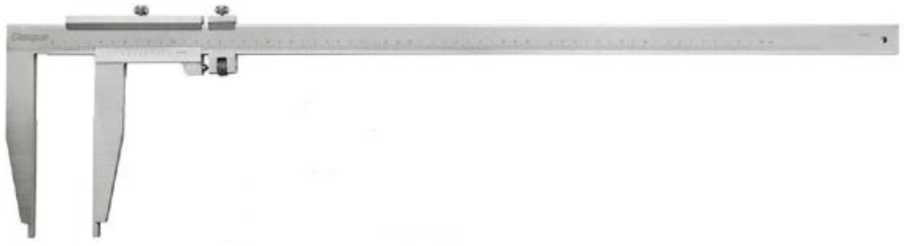

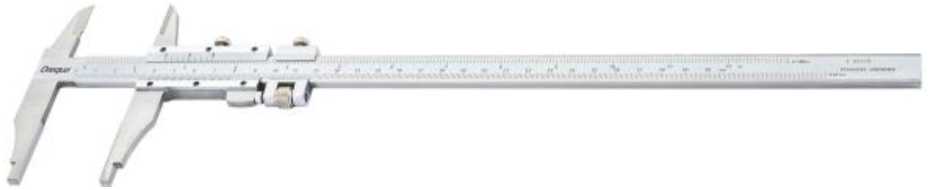

с отсчетом по нониусу односторонние без глубиномера

от 0 до 300

0,02

±0,04

-

10

от 0 до 500

0,02

±0,05

-

10

от 0 до 600

0,02

±0,05

-

10

от 0 до 1000

0,02

±0,07

-

20

от 0 до 1500

0,02

±0,11

-

20/30

от 0 до 2000

0,02

±0,14

-

20/30

с отсчетом по нониусу двусторонние без глубиномера

от 0 до 300

0,02

±0,04

-

10

от 0 до 500

0,02

±0,05

-

10

от 0 до 600

0,02

±0,05

-

10

от 0 до 1000

0,02

±0,07

-

20

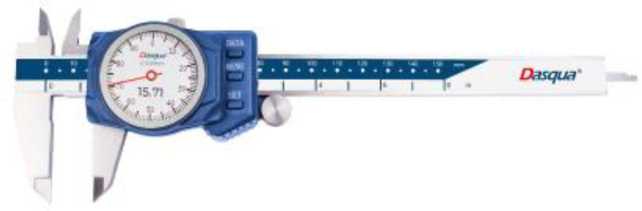

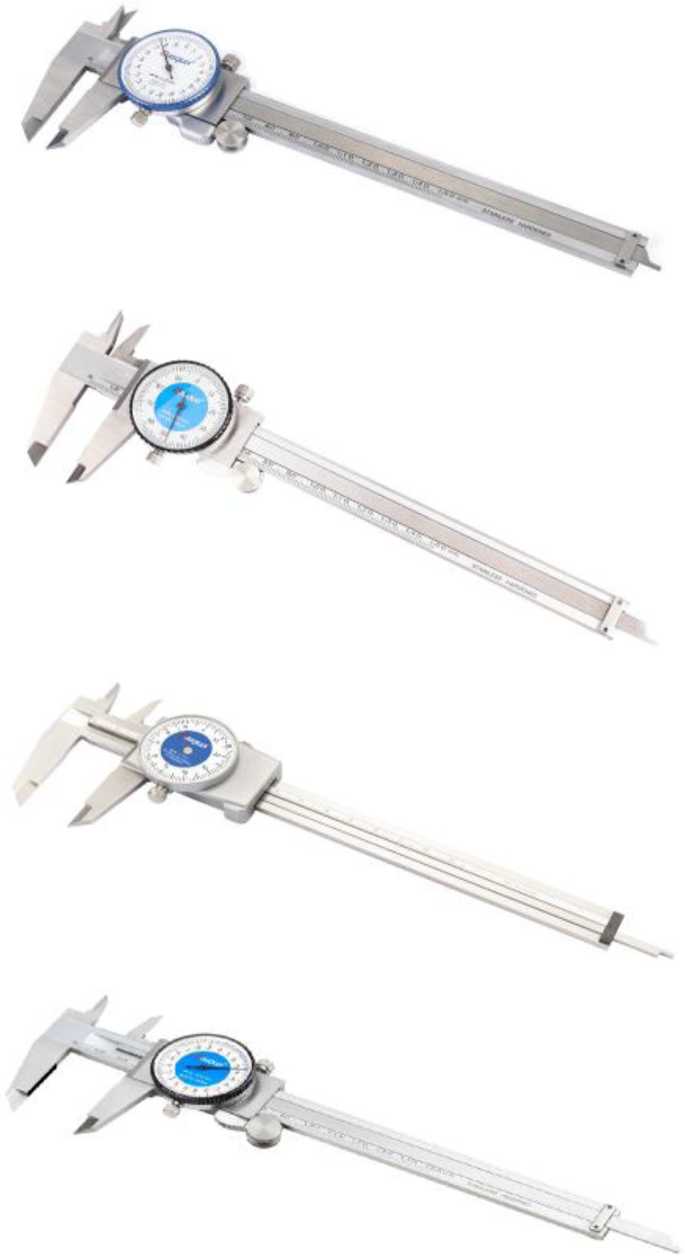

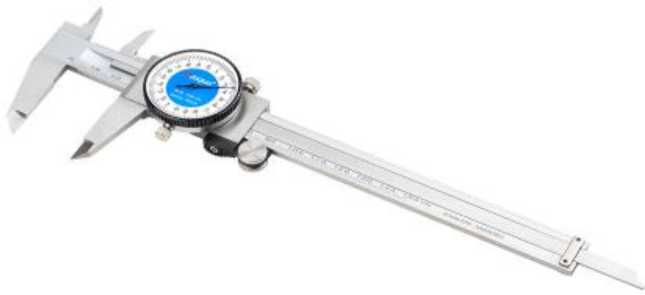

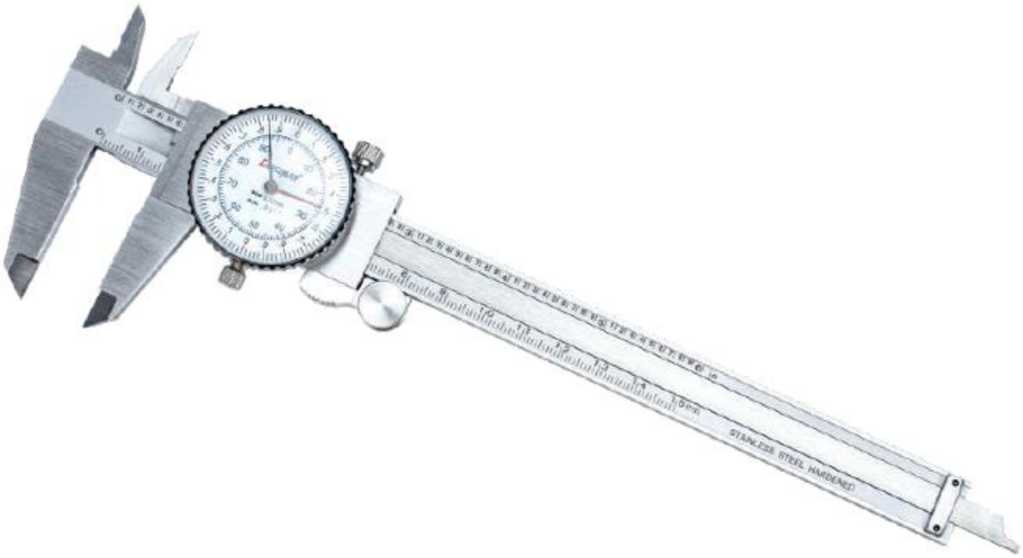

с отсчетом по круговой шкале двусторонние с глубиномером

от 0 до 150

0,01

±0,03

±0,03

-

от 0 до 200

0,01

±0,03

±0,03

-

от 0 до 100

0,01

±0,02

±0,02

-

от 0 до 300

0,01

±0,03

±0,03

-

от 0 до 100

0,02

±0,03

±0,03

-

от 0 до 150

0,02

±0,03

±0,03

-

от 0 до 200

0,02

±0,03

±0,03

-

от 0 до 300

0,02

±0,04

±0,04

-

с отсчетом по круговой шкале односторонние с глубиномером

от 0 до 450

0,02

±0,05

±0,1

10

от 0 до 500

0,02

±0,05

±0,1

10

от 0 до 600

0,02

±0,05

±0,1

10

от 0 до 1000

0,02

±0,07

±0,1

20

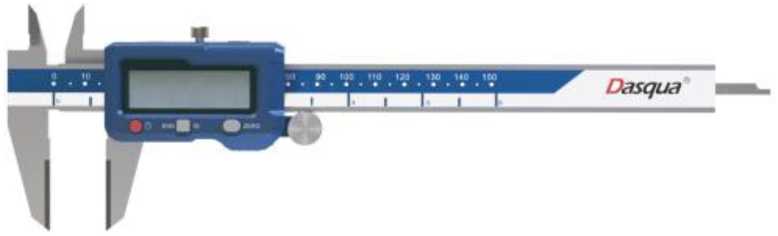

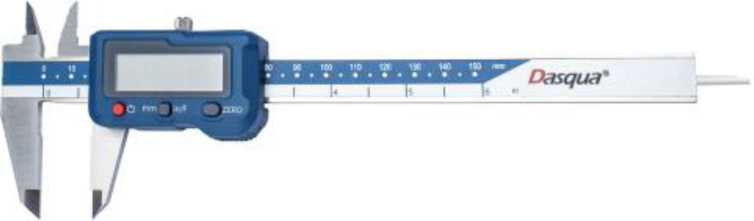

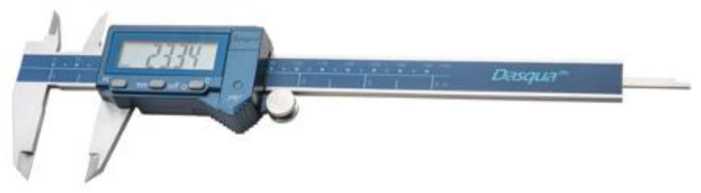

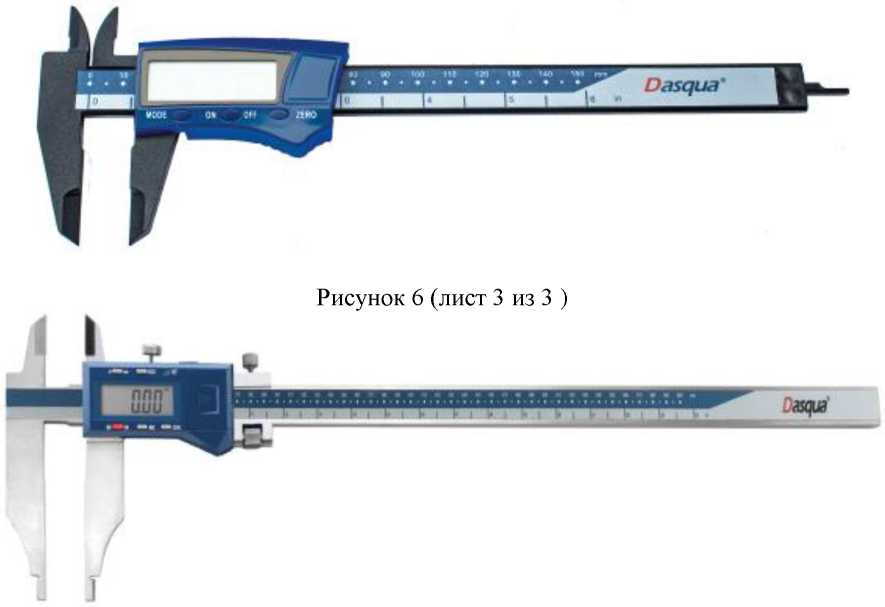

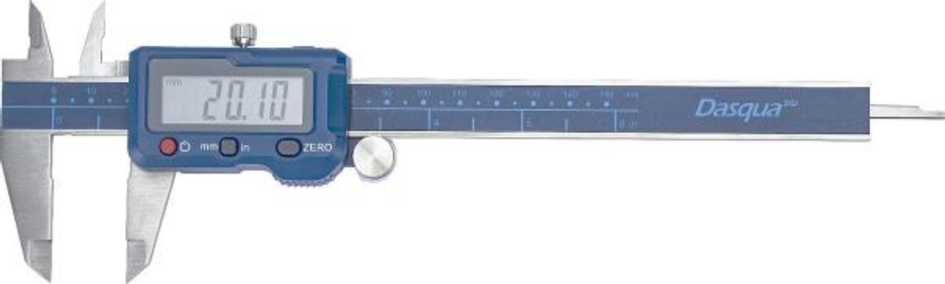

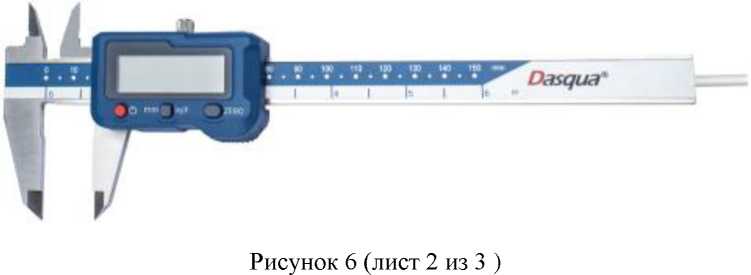

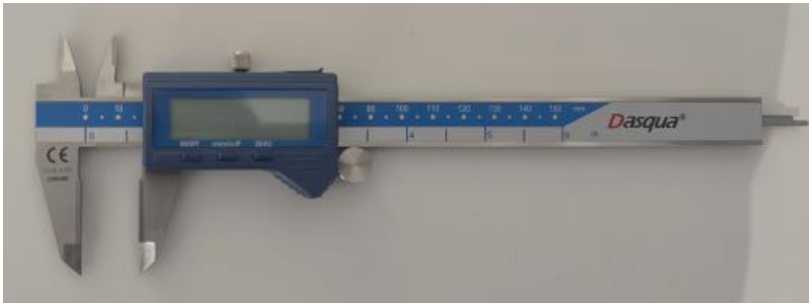

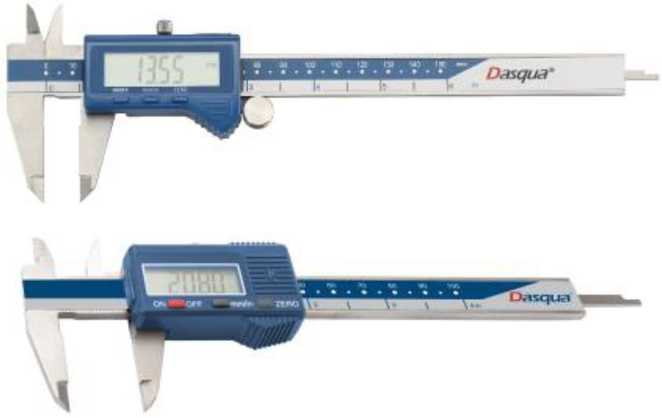

с цифровым отсчетным устройством двусторонние с глубиномером

от 0 до 100

0,01

±0,02

±0,02

-

от 0 до 150

0,01

±0,03

±0,03

-

от 0 до 150*

0,01

±0,3

±0,3

-

от 0 до 200

0,01

±0,03

±0,03

-

от 0 до 300

0,01

±0,03

±0,03

-

от 0 до 300**

0,01

±0,04

±0,04

-

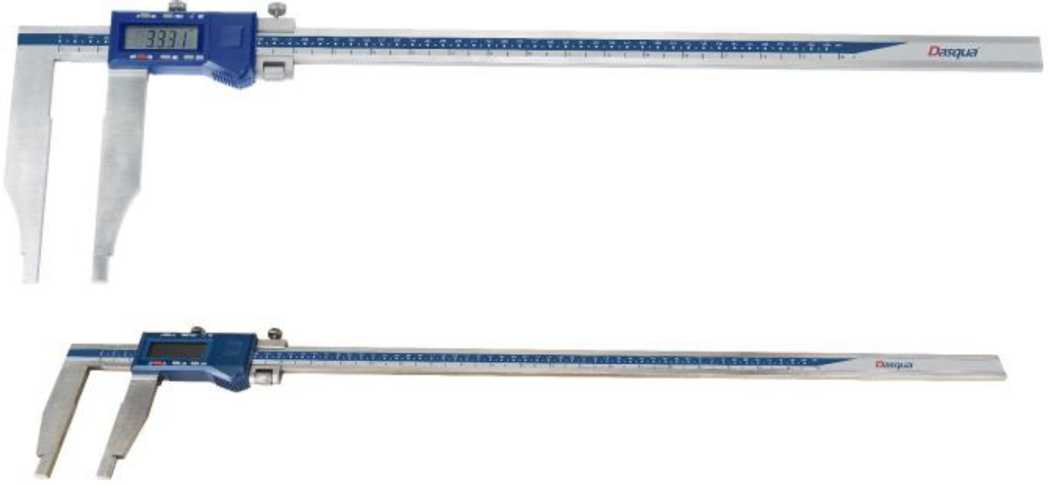

с цифровым отсчетным устройством двусторонние без глубиномера

от 0 до 300

0,01

±0,04

-

10

от 0 до 500

0,01

±0,05

-

20

от 0 до 600

0,01

±0,05

-

20

от 0 до 1000

0,01

±0,06

-

20

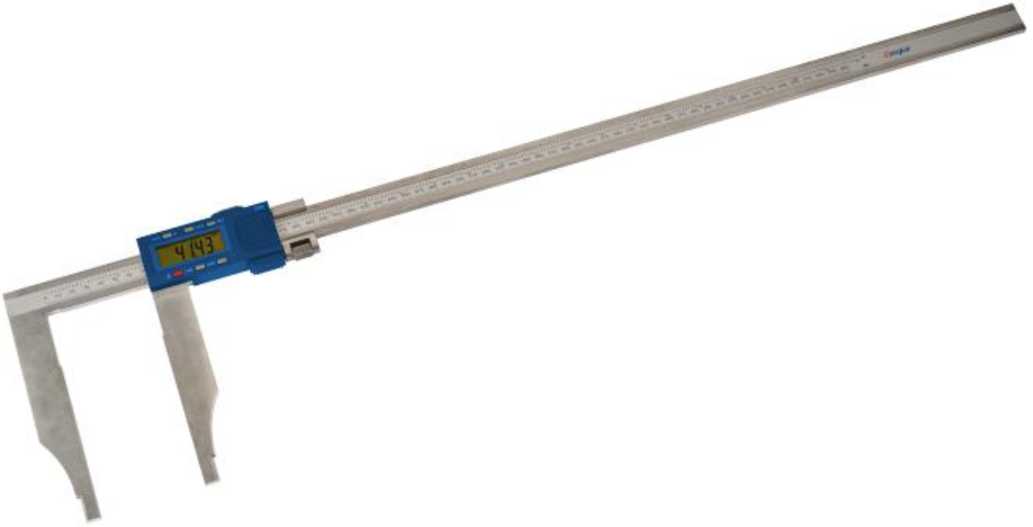

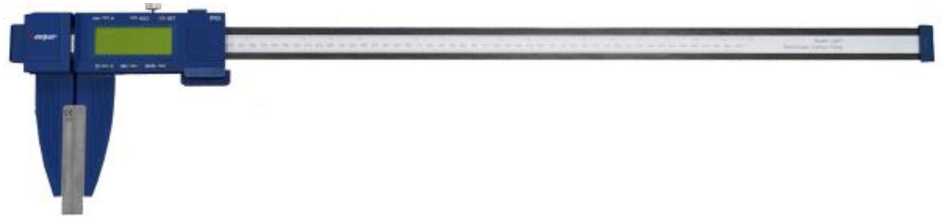

c цифровым отсчетным устройством односторонние без глубиномера

от 0 до 300

0,01

±0,04

-

10

от 0 до 500

0,01

±0,05

-

20

от 0 до 600

0,01

±0,05

-

20

от 0 до 800

0,01

±0,06

-

20

от 0 до 1000

0,01

±0,06

-

20

от 0 до 1500*

0,01

±0,09

-

20

от 0 до 1500

0,01

±0,11

-

20

от 0 до 2000*

0,01

±0,12

-

20

от 0 до 2000

0,01

±0,14

-

20

*из углепластика

** с твердосплавными губками

Наименование характеристики

Значение

Отклонение от плоскостности и прямолинейности измерительных поверхностей на 100 мм длины большей стороны измерительной поверхности штангенциркулей *мм, не более

0,02

Расстояние от верхней кромки края нониуса до поверхности шкалы штанги, мм, не более

0,30

Отклонение от параллельности плоских измерительных поверхностей губок для измерений наружных размеров, мм, не более:

• - с диапазоном измерений до 1000 мм включ.;

• - с диапазоном измерений св. 1000 до 2000 мм включ.;

0,04

0,07

Отклонение от прямолинейности торца штанги штангенциркулей исполнений с отсчетом по нониусу двусторонних с глубиномером, с отсчетом по круговой шкале двусторонних с глубиномером, с цифровым отсчетным устройством двусторонних с глубиномером, с отсчетом по круговой шкале односторонних с глубиномером, мм, не более**

0,02

Отклонение   размера,   сдвинутых   до   соприкосновения   губок   с

цилиндрическими измерительными поверхностями для измерений внутренних размеров штангенциркулей исполнений с отсчетом по нониусу двусторонних без глубиномера, с отсчетом по нониусу односторонних без глубиномера, с отсчетом по круговой шкале односторонних с глубиномером, с цифровым отсчетным устройством двусторонних без глубиномера, с цифровым отсчетным устройством односторонних без глубиномера, мм, не более**

±0,03

Отклонение от параллельности сдвинутых до соприкосновения губок с цилиндрическими измерительными поверхностями для измерений внутренних размеров штангенциркулей исполнений с отсчетом по нониусу двусторонних без глубиномера, с отсчетом по нониусу односторонних без глубиномера, с отсчетом по круговой шкале односторонних с глубиномером, с цифровым отсчетным устройством двусторонних без глубиномера, с цифровым отсчетным устройством односторонних без глубиномера, мм, не более**

0,02

Расстояние между кромочными измерительными поверхностями губок для внутренних измерений штангенциркулей исполнений с отсчетом по нониусу двусторонних с глубиномером, с отсчетом по круговой шкале двусторонних с глубиномером, с цифровым отсчетным устройством двусторонних с глубиномером, установленных на размер 10 мм, мм, не более**

d л + О.ОЗ

-*■“-0.03

Отклонение от параллельности губок с кромочными измерительными поверхностями штангенциркулей исполнений с отсчетом по нониусу двусторонних с глубиномером, с отсчетом по круговой шкале двусторонних с глубиномером, с цифровым отсчетным устройством двусторонних с глубиномером, установленных на размер 10 мм, мм, не более**

0,02

Условия эксплуатации:

• - температура окружающей среды, °С

• - относительная влажность воздуха, %, не более

от +15 до +25

80

*требования к плоскостности относятся только к поверхностям шириной более 4 мм **кроме штангенциркулей из углепластика с диапазоном от 0 до 150 мм.

Исполнение

Диапазон измерений, мм

Габаритные размеры, мм не более

Масса, г не более

Длина

Высота

Ширина

1

2

3

4

5

6

с отсчетом по нониусу двусторонние с глубиномером

от 0 до 70

115

40

10

400

от 0 до 100

165

60

10

450

от 0 до 150

240

80

10

550

от 0 до 160

245

80

10

600

от 0 до 200

300

90

10

820

от 0 до 300

410

112

10

1000

с отсчетом по нониусу односторонние без глубиномера

от 0 до 300

410

112

10

1000

от 0 до 500

630

200

15

3500

от 0 до 600

730

200

15

3600

от 0 до 1000

1100

250

20

7550

от 0 до 1500

1600

210

20

17500

от 0 до 2000

2200

275

25

22500

с отсчетом по нониусу двусторонние без глубиномера

от 0 до 300

450

120

10

1100

от 0 до 500

700

180

15

3500

от 0 до 600

800

180

15

3600

от 0 до 1000

1250

225

20

7550

с отсчетом по круговой шкале двусторонние с глубиномером

от 0 до 100

170

65

17

450

от 0 до 150

240

80

17

550

от 0 до 200

290

90

17

820

от 0 до 300

420

115

17

1000

с отсчетом по круговой шкале односторонние с глубиномером

от 0 до 450

600

130

18

3500

от 0 до 500

630

130

18

3500

от 0 до 600

730

130

18

3600

от 0 до 1000

1100

190

25

7550

с цифровым отсчетным устройством двусторонние с глубиномером

от 0 до 100

180

65

15

450

от 0 до 150

240

80

20

550

от 0 до 200

290

95

20

820

от 0 до 300

400

110

20

1000

с цифровым отсчетным устройством двусторонние без глубиномера

от 0 до 300

450

150

25

1100

от 0 до 500

700

240

25

3500

от 0 до 600

800

240

25

3600

от 0 до 1000

1250

250

25

7550

с цифровым отсчетным устройством односторонние без глубиномера

от 0 до 300

445

130

25

1100

от 0 до 500

670

194

25

3500

от 0 до 600

770

194

25

3600

от 0 до 600*

770

200

27

790

от 0 до 800*

1000

200

27

1200

от 0 до 1000

1210

200

25

7550

Продолжение таблицы №

3

1

2

3

4

5

6

с цифровым отсчетным

от 0 до 1500*

1740

210

27

2200

устройством

от 0 до 1500

1800

210

27

17500

односторонние без

от 0 до 2000*

2250

250

27

2600

глубиномера

от 0 до 2000

2300

275

27

22500

*из углепластика

Исполнение

Диапазон измерений, мм

Вылет губок с плоскими измерительны ми поверхностями для измерений наружных размеров, мм

Вылет губок с кромочными измерительными поверхностями для измерений внутренних размеров, мм, не менее

Вылет губок с кромочным и измеритель ными поверхност ями для измерений наружных размеров, мм, не менее

Вылет губок с цилиндрическими измерительными поверхностями для измерения внутренних размеров, мм, не менее

не

менее

не более

1

2

3

4

5

6

7

с отсчетом по нониусу двусторонние с глубиномером;

с отсчетом по круговой шкале двусторонние с глубиномером;

с цифровым отсчетным устройством двусторонние с глубиномером

от 0 до 70

15

30

8

-

-

от 0 до 100

25

44

11

-

-

от 0 до 150

30

44

14

-

-

от 0 до 160

40

60

14

-

-

от 0 до 200

40

63

16

-

-

от 0 до 300

40

100

16

-

-

с отсчетом по нониусу двусторонние без глубиномера;

с цифровым отсчетным устройством двусторонние без глубиномера

от 0 до 300

50

80

-

30

8

от 0 до 500

80

160

-

50

10

от 0 до 600

80

200

-

50

10

от 0 до 1000

80

200

-

50

14

с отсчетом по нониусу односторонние без глубиномера;

с отсчетом по круговой шкале односторонние с глубиномером; с цифровым отсчетным устройством односторонние без глубиномера

от 0 до 300

50

100

-

-

8

от 0 до 450

50

100

-

-

10

от 0 до 500

80

160

-

-

10

от 0 до 600

80

200

-

-

10

от 0 до 800

80

200

-

-

14

от 0 до 1000

80

200

-

-

14

от 0 до 1500

100

300

-

-

15

от 0 до 2000

100

300

15
