Номер по Госреестру СИ: 92671-24
92671-24 Преобразователи тока
(CR2-55)
Назначение средства измерений:
Преобразователи тока CR2-55 (далее по тексту - преобразователи) предназначены для измерений силы переменного тока промышленной частоты путем преобразования его в напряжение переменного тока.

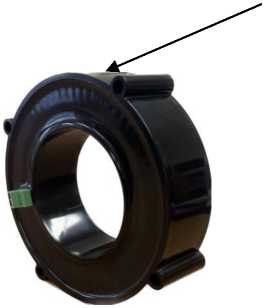

Внешний вид.
Преобразователи тока
Рисунок № 1

Внешний вид.
Преобразователи тока
Рисунок № 2
Знак утверждения типа
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 2 «Общие сведения об изделии» паспорта.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 21 июля 2023 г. № 1491 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»;
Приказ Федерального агентства по техническому регулированию и метрологии от 18 августа 2023 г. № 1706 «Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10’1 до 2^109 Гц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 17 марта 2022 г. № 668 «Об утверждении Государственной поверочной схемы для средств измерений силы переменного электрического тока от 1^10-8 до 100 А в диапазоне частот 1-10-1-1-106 Гц».
ПравообладательSieC Badawcza Lukasiewicz - Instytut Tele- i Radiotechniczny (ITR), Польша Адрес: ul. Ratuszowa 11, 03-450 Warszawa, Polska
тел.: + 48 22 590 73 91
E-mail: energetyka@itr.org.pl
Web-сайт: www: energetyka.org. p
Изготовитель
Siec Badawcza Lukasiewicz - Instytut Tele- i Radiotechniczny (ITR), ПольшаАдрес: ul. Ratuszowa 11, 03-450 Warszawa, Polska тел.: + 48 22 590 73 91
E-mail: energetyka@itr.org.pl
Web-сайт: www: energetyka.org.p
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС») ИНН 9729315781Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77
Факс: +7 (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Правообладатель
SieC Badawcza Lukasiewicz - Instytut Tele- i Radiotechniczny (ITR), Польша Адрес: ul. Ratuszowa 11, 03-450 Warszawa, Polskaтел.: + 48 22 590 73 91
E-mail: energetyka@itr.org.pl
Web-сайт: www: energetyka.org. p
Принцип действия преобразователей основан на явлении электромагнитной индукции.
Конструкция преобразователей представляет собой воздушный сердечник (пояс Роговского) с вторичной обмоткой, заключенный в пластмассовый изолирующий корпус. В качестве первичной обмотки преобразователей используется проходной изолятор или кабель. Выводы вторичной обмотки подключены к клеммным зажимам, закрепленным на корпусе преобразователей.
Конструкция преобразователей неразборная, что исключает несанкционированный доступ к вторичной обмотке. Пломбирование не предусмотрено.
На корпусе преобразователи имеют табличку технических данных.
Заводской номер в виде цифрового обозначения, идентифицирующий каждый экземпляр средств измерений, нанесен арабскими цифрами на табличку технических данных на корпус преобразователей типографским способом.
Нанесение знака поверки на преобразователи не предусмотрено.
Общий вид преобразователей и место нанесения заводского номера приведены на рисунке 1.
Место нанесения

заводского номера

Рисунок 1 - Общий вид преобразователей и место нанесения заводского номера
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная частота, Гц |
50 |
|
Номинальный коэффициент преобразования, мВ/А |
2,098 |
|
Диапазон преобразования силы переменного тока, А |
от 0,05 до 15000 |
|
Пределы допускаемой относительной токовой погрешности, %: в диапазоне первичных токов от 50 мА до 50 А включ. |
±1,5 |
|
в диапазоне первичных токов св. 50 А до 15 000 А |
±0,5 |
|
Пределы допускаемой абсолютной угловой погрешности, мин: в диапазоне первичных токов от 50 мА до 50 А включ. |
±90 |
|
в диапазоне первичных токов св. 50 А до 15 000 А |
±30 |
|
Номинальная нагрузка Re, кОм, не менее |
40 |
Таблица 2 - Технические
|
Наименование характеристики |
Значение |
|
Масса, кг, не более |
0,22 |
|
Габаритные размеры (внутренний диаметр/внешний диаметр/толщина), мм, не более |
54/98/27 |
|
Максимальное рабочее напряжение выходной цепи преобразователя, В |
250 |
|
Рабочие условия эксплуатации:
|
от -40 до +85 90 |
|
Температура транспортирования и хранения, °С |
от -55 до +90 |
|
Средняя наработка до отказа, ч, не менее |
500000 |
|
Средний срок службы, лет, не менее |
25 |
