В качестве измерительного элемента модули используют электрохимические сенсоры, соответствующие определяемым веществам. Аналоговый сигнал с сенсора преобразуется аналоговыми цепями модуля и подвергается аналого-цифровому преобразованию. Результат преобразования подвергается дальнейшей цифровой обработке в процессоре модуля. Готовый результат измерения концентрации выдается по интерфейсам RS485, USB. Результат также выводится на дисплей модуля для наблюдения оператором. Управление работой модуля осуществляется по командам RS485, USB или оператором с помощью органов управления на модуле.

Модули устанавливаются в станцию экологического контроля за состоянием загрязнения атмосферного воздуха и работают под ее управлением.

Для связи со станцией экологического контроля используется интерфейс RS-485. При локальном подключении прибора используется интерфейс USB для питания газоаналитического модуля и для обмена данными с ПЭВМ (устройством сбора данных).

Модули конструктивно состоят из:

• - аналоговой платы обработки, с размещенным на ней электрохимическим сенсором;

• - процессорной платы цифровой обработки сигналов и индикации, работающей под управлением встроенного ПО;

• - механических элементов крепления плат и электрохимического сенсора;

• - внешнего корпуса.

Модули выпускаются в различных модификациях в зависимости от определяемого компонента:

• - МИГ-G-CО-01 для СО;

• - МИГ-G-NH3-01 для NH3;

• - МИГ-G-SO2-01 для SO2;

• - МИГ-G-CH20-01 для CH2O;

• - МИГ-G-NO2-01 для NO2;

• - МИГ-G-NO-01 для NO.

Модули устанавливаются в газоаналитическую камеру станции экологического контроля. Газоаналитическая камера оснащена штуцерами для нагнетания и отвода анализируемой газовоздушной смеси. Прокачка газовоздушной смеси через газоаналитическую камеру осуществляется внешним побудителем.

Установка модулей в окна газоаналитической камеры обеспечивает контакт чувствительных элементов модулей с анализируемой газовоздушной смесью внутри измерительной камеры и обеспечивает доступ к органам управления, индикации и подключения модуля в систему снаружи измерительной камеры.

Окна газоаналитической камеры для установки модуля содержат герметизирующую прокладку, исключающую обмен газовоздушной смеси внутри и снаружи модулей, обеспечивая герметичность.

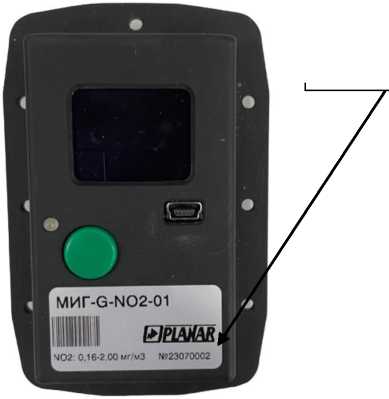

Общий вид модулей представлен на рисунке 1. Пломбирование модулей не предусмотрено.

Нанесение знака поверки на модули не предусмотрено. Модули имеют серийные номера, которые в виде цифрового обозначения наносятся на идентификационную наклейку (рисунок 2), расположенную на корпусе модуля, печатным способом.

Место нанесения серийного номера

Рисунок 1 - Общий вид

модулей измерительных газоаналитических МИГ

\1О2: 0,16-2Ю0 мг/мЗ №23070002

Рисунок 2 -

Идентификационная наклейка

Таблица 4 - Комплект поставки модулей

Метрологические и основные технические характеристики модулей приведены в таблицах 2-3.

Таблица 3 - Основные технические
