Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

СПО АСРВ

Номер версии (идентификационный номер) ПО

не ниже 1.55.61

Цифровой идентификатор ПО

-

Наименование характеристики

Значение

1

2

Диапазон частот, в зависимости от модификации анализатора и наличия опции УЧ, Гц:

АСРВ-4, АСРВ-4С, штатно

АСРВ-4, АСРВ-4С, опция УЧ

АСРВ-6, АСРВ-6С

АСРВ-8, АСРВ-8С

АСРВ-9, АСРВ-9С

АСРВ-20, АСРВ-20С

АСРВ-22, АСРВ-22С

АСРВ-40, АСРВ-40С

от 9^10³ до 4,5^10⁹ от 9^10³ до 6,3^10⁹ от 9^10³ до 6,3^10⁹ от 9^10³ до 8,5^10⁹ от 9^10³ до 9,5^10⁹ от 9^10³ до 2^10¹⁰ от 9^10³ до 2,2^10¹⁰ от 9^10³ до 4^10¹⁰

Диапазон полос обзора в режиме анализатора спектра, Гц

0; от 10³ до полного диапазона частот

Полоса пропускания в режиме анализатора спектра, Гц

от 1 до 10 •Ю⁶

Максимальная полоса анализа в режиме анализа спектра в реальном масштабе времени, в зависимости от модификации анализатора, МГц:

АСРВ-4, АСРВ-4С

АСРВ-6, АСРВ-6С, АСРВ-8, АСРВ-8С, АСРВ-9, АСРВ-9С, АСРВ-20, АСРВ-20С, АСРВ-22, АСРВ-22С, АСРВ-40, АСРВ-40С

от 4,75 до 7,75

от 98 до 102

Минимальная длительность сигнала, определяемая в режиме анализа спектра в реальном масштабе времени, в зависимости от модификации анализатора, мкс:

АСРВ-4, АСРВ-4С

АСРВ-6, АСРВ-6С, АСРВ-8, АСРВ-8С, АСРВ-9, АСРВ-9С, АСРВ-20, АСРВ-20С, АСРВ-22, АСРВ-22С, АСРВ-40, АСРВ-40С

265

16,5

Пределы допускаемой относительной погрешности воспроизведения частоты опорным кварцевым генератором 5оп в диапазоне температур окружающей среды от +18 °С до +28 °С:

• - штатно

• - опция 01

±1^10^-6

±1,5^10^-7

Пределы допускаемой абсолютной погрешности измерений частоты входного сигнала с помощью маркеров, в диапазоне частот, в зависимости от установленной полосы пропускания RBW и измеряемой частоты F, Гц

± (5оп•F + 0,4^RBW + 1)

1

2

Максимальный уровень сигнала на входе, в зависимости от модификации анализатора и диапазона частот, дБ (1 мВт): АСРВ-4, АСРВ-4С, АСРВ-6, АСРВ-6С, АСРВ-8, АСРВ-8С:

- от 9 кГц до 30 МГц включ.

10

- св. 30 МГц до верхнего предела диапазона частот

23

АСРВ-9, АСРВ-9С:

- от 9 кГц до 90 МГц включ.

7

- св. 90 МГц до 9,5 ГГц

23

АСРВ-20, АСРВ-20С:

- от 9 кГц до 120 МГц включ.

10

- св. 120 МГц до 20 ГГц

23

АСРВ-22, АСРВ-22С:

- от 9 кГц до 90 МГц включ.

10

- св. 90 МГц до 22 ГГц

23

АСРВ-40, АСРВ-40С:

- от 9 кГц до 40 ГГц

10

Усредненный уровень собственных шумов, нормализованный к полосе пропускания 1 Гц на входе 50 Ом при полосе пропускания 10 кГц, среднеквадратическом детекторе, в зависимости от модификации анализатора и диапазона частот, дБ (1 мВт), не более:

АСРВ-4, АСРВ-4С:

-     от 9 до 100 кГц включ.

-112

-     св. 0,1 до 100 МГц включ.

-131

-     св. 0,1 до 3 ГГц включ.

-154

-     св. 3 до 4,5 ГГц включ.

-155

-     св. 4,5 до 6,3 ГГц (опция УЧ)

-155

АСРВ-6, АСРВ-6С:

-     от 9 до 100 кГц включ.

-115

-     св. 0,1 до 100 МГц включ.

-133

-     св. 0,1 до 3 ГГц включ.

-156

-      св. 3 до 6,3 ГГц

-157

АСРВ-8, АСРВ-8С:

-     от 9 до 100 кГц включ.

-133

-     св. 0,1 до 100 МГц включ.

-154

-     св. 0,1 до 3 ГГц включ.

-156

-     св. 3 до 6,3 ГГц включ.

-156

-     св. 6,3 до 7,5 ГГц включ.

-154

-      св.7,5 до 8,5 ГГц

-154

АСРВ-9, АСРВ-9С:

-     от 9 кГц до 1 МГц включ.

-111

-     св. 1 до 100 МГц включ.

-145

-     св. 0,1 до 3 ГГц включ.

-160

-     св. 3 до 6 ГГц включ.

-160

-      св. 6 до 9,5 ГГц

-154

1

2

АСРВ-20, АСРВ-20С, АСРВ-22, АСРВ-22С: -     от 9 до 100 кГц включ.

-148

-     св. 0,1 до 100 МГц включ.

-156

-     св. 0,1 до 3 ГГц включ.

-160

-     св. 3 до 9 ГГц включ.

-153

-     св. 9 до 22 ГГц

-154

АСРВ-20, АСРВ-20С, АСРВ-22, АСРВ-22С с опцией УФШ: -     от 9 до 100 кГц включ.

-154

-     св. 0,1 до 100 МГц включ.

-156

-     св. 0,1 до 3 ГГц включ.

-160

-     св. 3 до 9 ГГц включ.

-154

-     св. 9 до 22 ГГц

-154

АСРВ-40, АСРВ-40С:

-     от 9 до 100 кГц включ.

-135

-     св. 0,1 до 88 МГц включ.

-145

-     св. 0,088 до 9 ГГц включ.

-135

-     св. 9 до 19 ГГц включ.

-141

-     св. 19 до 30 ГГц включ.

-139

-      св. 30 до 40 ГГц

-137

Уровень фазовых шумов относительно несущей в полосе пропускания 1 Гц, на несущей частоте 1 ГГц в зависимости от модификации анализатора, установленной опции и отстройки от несущей частоты, дБ, не более:

АСРВ-4, АСРВ-4С:

-     1 кГц

-103

-     10 кГц

-110

-     100 кГц

-108

-    1 МГц

-125

АСРВ-6, АСРВ-6С:

-     1 кГц

-105

-     10 кГц

-112

-     100 кГц

-110

-    1 МГц

-130

АСРВ-8, АСРВ-8С:

-     1 кГц

-110

-     10 кГц

-120

-     100 кГц

-120

-    1 МГц

-130

АСРВ-9, АСРВ-9С:

-     1 кГц

-94

-     10 кГц

-100

-     100 кГц

-100

-    1 МГц

-120

-     10 МГц

-132

1

2

АСРВ-20, АСРВ-20С, АСРВ-22, АСРВ-22С:

-     1 кГц

-90

-     10 кГц

-98

-     100 кГц

-100

-    1 МГц

-120

-    10 МГц

-134

АСРВ-20, АСРВ-20С, АСРВ-22, АСРВ-22С (опция УФШ):

-     1 кГц

-95

-     10 кГц

-101

-     100 кГц

-100

-    1 МГц

-120

-    10 МГц

-134

АСРВ-40, АСРВ-40С:

-     1 кГц

-95

-     10 кГц

-100

-     100 кГц

-100

-    1 МГц

-120

-     10 МГц

-130

Уровень фазовых шумов относительно несущей в полосе пропускания 1 Гц, на несущей частоте 100 МГц, при отстройке от несущей частоты 1 кГц, в зависимости от модификации анализатора и установленной опции, дБ, не более:

АСРВ-8, АСРВ-8С

-120

АСРВ-20, АСРВ-20С, АСРВ-22, АСРВ-22С (опция УФШ)

-120

Пределы допускаемой абсолютной погрешности измерений уровня мощности входного сигнала (при отношении сигнал/шум не менее 23 дБ), в зависимости от модификации анализатора, установленной опции и диапазона частот с выключенным предусилителем в диапазоне температур окружающей среды от +18 °С до +28 °С, дБ: АСРВ-4, АСРВ-4С, АСРВ-6, АСРВ-6С, АСРВ-8, АСРВ-8С:

-     от 30 МГц до верхнего предела диапазона частот

±1,5

АСРВ-9, АСРВ-9С, АСРВ-20, АСРВ-20С, АСРВ-22, АСРВ-22С: -     от 30 МГц до верхнего предела диапазона частот

±2,0

АСРВ-20, АСРВ-20С, АСРВ-22, АСРВ-22С с опцией УФШ: -     от 30 МГц до верхнего предела диапазона частот

±1,0

1

2

Пределы допускаемой абсолютной погрешности измерений уровня мощности входного сигнала (при отношении сигнал/шум не менее 23 дБ), в зависимости от модификации анализатора, установленной опции и диапазона частот с включенным предусилителем и установленным опорным уровнем не более -10 дБ (1 мВт) в диапазоне температур окружающей среды от +18 °С до +28 °С, дБ: АСРВ-4, АСРВ-4С, АСРВ-6, АСРВ-6С, АСРВ-8, АСРВ-8С: -     от 9 кГц до 30 МГц

±2,0

-     от 30 МГц до верхнего предела диапазона частот

±1,5

АСРВ-9, АСРВ-9С, АСРВ-20, АСРВ-20С, АСРВ-22, АСРВ-22С:

-     от 9 кГц до верхнего предела диапазона частот

±2,0

АСРВ-20, АСРВ-20С, АСРВ-22, АСРВ-22С с опцией УФШ: -     от 9 кГц до верхнего предела диапазона частот

±2,0

АСРВ-40, АСРВ-40С:

-     от 9 кГц до 9 ГГц включ.

±2,0

-      св. 9 до 40 ГГц

±3,0

Наименование характеристики

Значение

1

2

Габаритные размеры (ширинахвысотахглубина), в зависимости от модификации анализатора, мм:

АСРВ-4, АСРВ-6, АСРВ-8

156 х 62 х 22

АСРВ-20, АСРВ-22, АСРВ-40

139 х 69 х 29

АСРВ-9

132 х 70 х 29

АСРВ-4С, АСРВ-6С, АСРВ-8С, АСРВ-9С, АСРВ-20С,

АСРВ-22С, АСРВ-40С

167 х 117 х 28

Масса, в зависимости от модификации анализатора, кг, не более:

АСРВ-4, АСРВ-6, АСРВ-8, АСРВ-9, АСРВ-20, АСРВ-22, АСРВ-40

0,39

АСРВ-4С, АСРВ-6С, АСРВ-8С, АСРВ-9С, АСРВ-20С,

АСРВ-22С, АСРВ-40С

0,66

Рабочие условия эксплуатации:

- температура окружающей среды, °С:

- штатно

от 0 до +50

- опция Т

от -40 до +50

- относительная влажность, %, не более

80

Условия хранения и транспортирования:

- температура окружающей среды, °С

- штатно

от -20 до +70

- опция Т

от -40 до +75

- относительная влажность, %, не более

90

Наименование

Обозначение

Количество

1

2

3

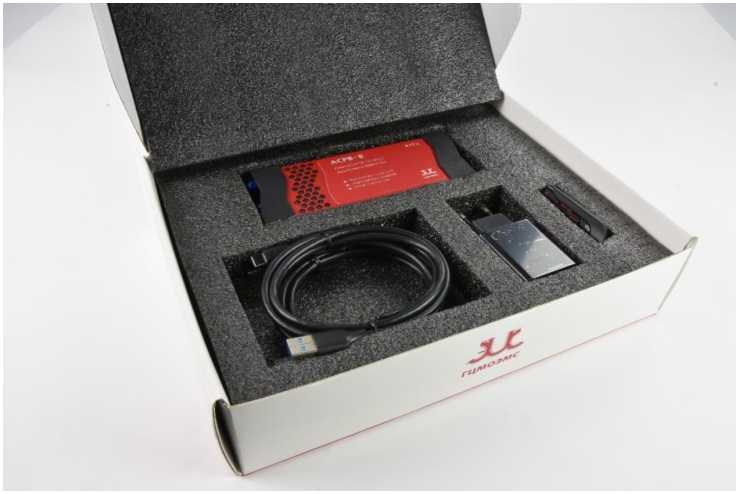

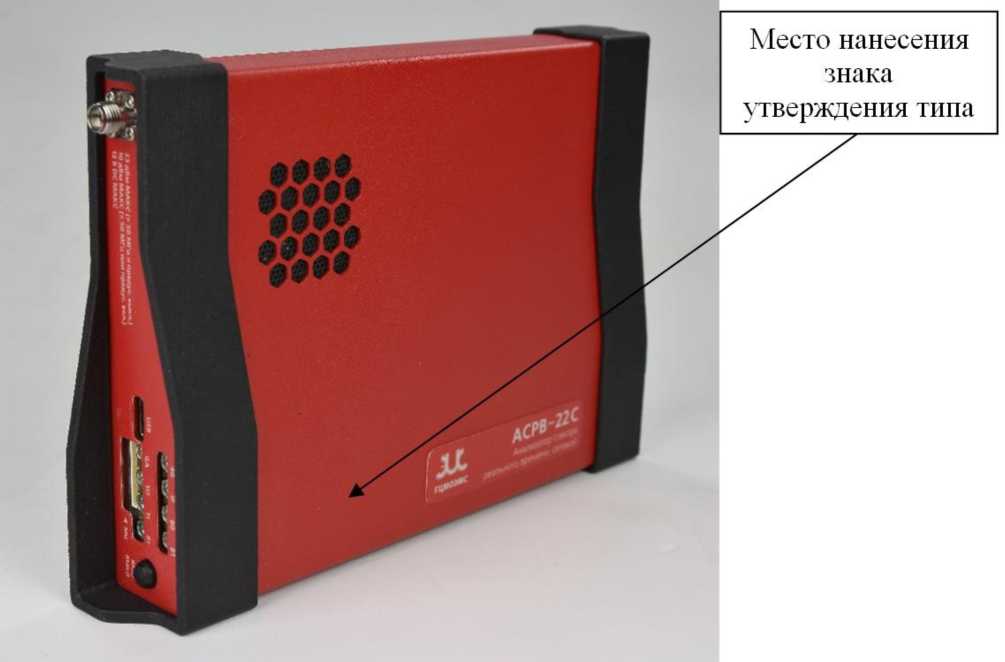

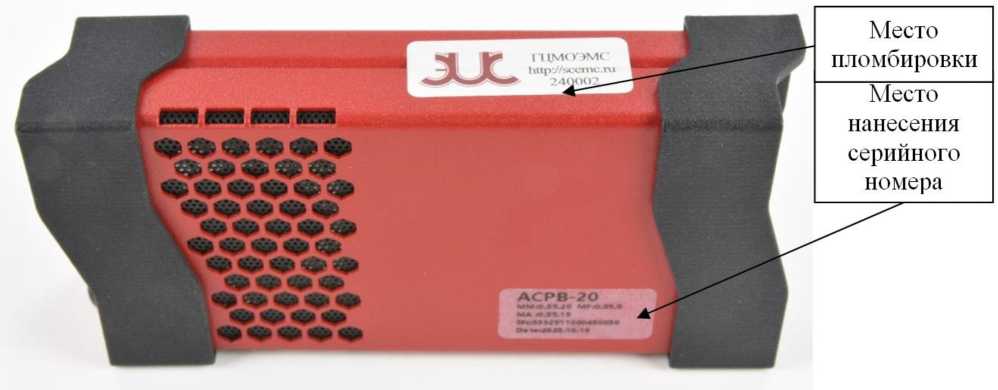

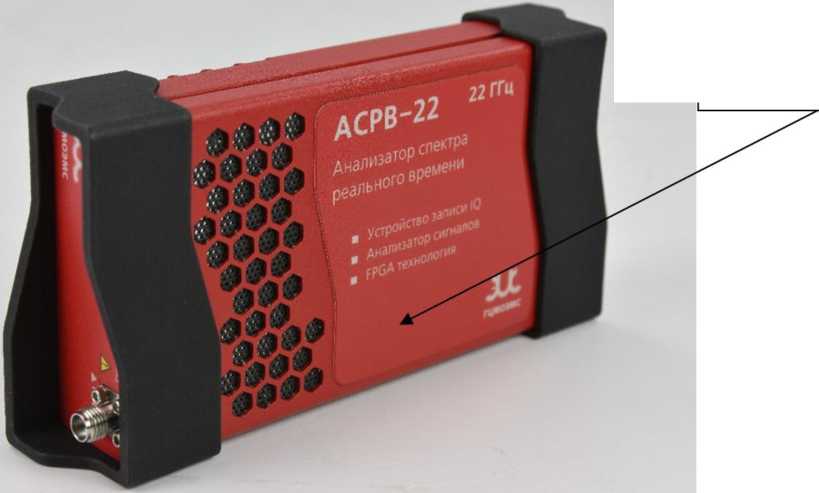

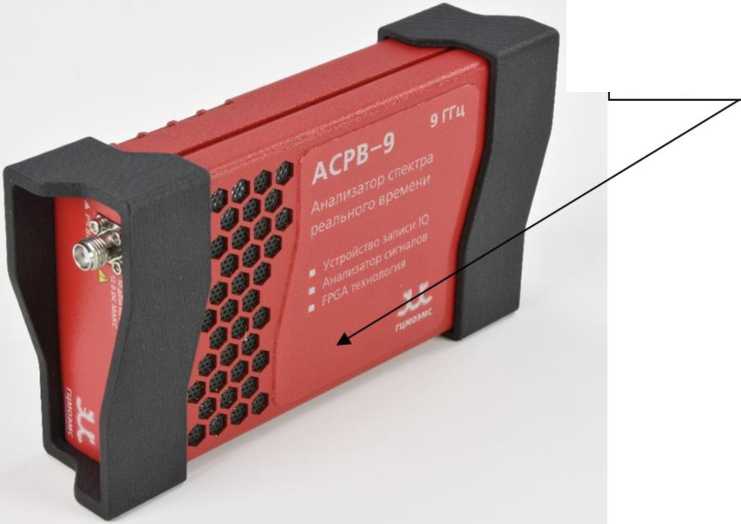

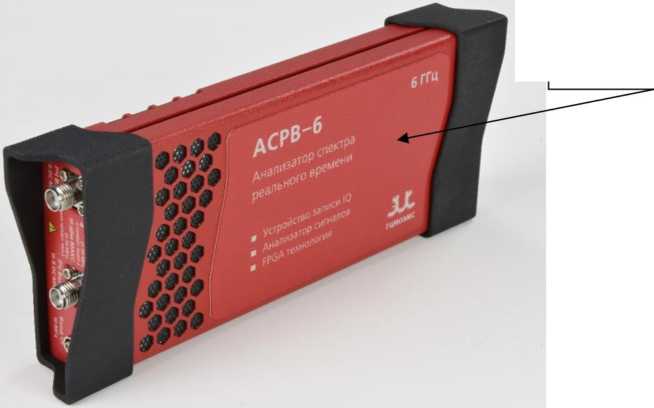

Анализатор спектра реального времени

АСРВ-4, АСРВ-4С, АСРВ-6, АСРВ-6С, АСРВ-8, АСРВ-8С, АСРВ-9, АСРВ-9С, АСРВ-20, АСРВ-20С, АСРВ-22, АСРВ-22С, АСРВ-40, АСРВ-40С

1 шт.

Встроенный термостатированный кварцевый генератор

01

По отдельному заказу

Встроенный генератор сигналов

ТГ

По отдельному заказу

Регулировка частоты дискретизации АЦП

03

По отдельному заказу

Расширение верхнего предела диапазона частот для модификаций анализаторов АСРВ-4, АСРВ-4С

УЧ

По отдельному заказу

Уменьшение фазовых шумов для модификаций анализаторов АСРВ-20, АСРВ-20С, АСРВ-22, АСРВ-22С

УФШ

По отдельному заказу

Внешняя плата расширения MUXIO для расширения функциональных возможностей анализаторов

И01

По отдельному заказу

Внешний модуль ГНСС для подключения к плате MUXIO и синхронизации встроенного генератора качающейся частоты

И02

По отдельному заказу

Внешний модуль ГНСС для синхронизации встроенного термостатированного кварцевого генератора

И03

По отдельному заказу

Расширение диапазона температур применения для анализаторов АСРВ-4, АСРВ-6, АСРВ-8, АСРВ-9, АСРВ-20, АСРВ-22, АСРВ-40

T

По отдельному заказу

Флеш-накопитель с ПО «СПО АСРВ»

1 шт.

Блок питания

USB (Type-C)

1 шт.

Кабель питания

USB (Type-C)

1 шт.

1

2

3

Кабель управления и передачи данных для АСРВ-4, АСРВ-6, АСРВ-8, АСРВ-9, АСРВ-20, АСРВ-

22, АСРВ-40

USB (Type-C)

1 шт.

Кабель управления и передачи данных для АСРВ-4С, АСРВ-6С, АСРВ-8С, АСРВ-9С, АСРВ-20С, АСРВ-22С, АСРВ-40С

LAN (RJ-45)

1 шт.

Руководство по эксплуатации

АГФП.411168.000 РЭ

1 экз.

Наименование характеристики

Значение

1

2

Диапазон частот, в зависимости от модификации анализатора и наличия опции УЧ, Гц:

АСРВ-4, АСРВ-4С, штатно

АСРВ-4, АСРВ-4С, опция УЧ

АСРВ-6, АСРВ-6С

АСРВ-8, АСРВ-8С

АСРВ-9, АСРВ-9С

АСРВ-20, АСРВ-20С

АСРВ-22, АСРВ-22С

АСРВ-40, АСРВ-40С

от 9^10³ до 4,5^10⁹ от 9^10³ до 6,3^10⁹ от 9^10³ до 6,3^10⁹ от 9^10³ до 8,5^10⁹ от 9^10³ до 9,5^10⁹ от 9^10³ до 2^10¹⁰ от 9^10³ до 2,2^10¹⁰ от 9^10³ до 4^10¹⁰

Диапазон полос обзора в режиме анализатора спектра, Гц

0; от 10³ до полного диапазона частот

Полоса пропускания в режиме анализатора спектра, Гц

от 1 до 10 •Ю⁶

Максимальная полоса анализа в режиме анализа спектра в реальном масштабе времени, в зависимости от модификации анализатора, МГц:

АСРВ-4, АСРВ-4С

АСРВ-6, АСРВ-6С, АСРВ-8, АСРВ-8С, АСРВ-9, АСРВ-9С, АСРВ-20, АСРВ-20С, АСРВ-22, АСРВ-22С, АСРВ-40, АСРВ-40С

от 4,75 до 7,75

от 98 до 102

Минимальная длительность сигнала, определяемая в режиме анализа спектра в реальном масштабе времени, в зависимости от модификации анализатора, мкс:

АСРВ-4, АСРВ-4С

АСРВ-6, АСРВ-6С, АСРВ-8, АСРВ-8С, АСРВ-9, АСРВ-9С, АСРВ-20, АСРВ-20С, АСРВ-22, АСРВ-22С, АСРВ-40, АСРВ-40С

265

16,5

Пределы допускаемой относительной погрешности воспроизведения частоты опорным кварцевым генератором 5оп в диапазоне температур окружающей среды от +18 °С до +28 °С:

• - штатно

• - опция 01

±1^10^-6

±1,5^10^-7

Пределы допускаемой абсолютной погрешности измерений частоты входного сигнала с помощью маркеров, в диапазоне частот, в зависимости от установленной полосы пропускания RBW и измеряемой частоты F, Гц

± (5оп•F + 0,4^RBW + 1)

1

2

Максимальный уровень сигнала на входе, в зависимости от модификации анализатора и диапазона частот, дБ (1 мВт): АСРВ-4, АСРВ-4С, АСРВ-6, АСРВ-6С, АСРВ-8, АСРВ-8С:

- от 9 кГц до 30 МГц включ.

10

- св. 30 МГц до верхнего предела диапазона частот

23

АСРВ-9, АСРВ-9С:

- от 9 кГц до 90 МГц включ.

7

- св. 90 МГц до 9,5 ГГц

23

АСРВ-20, АСРВ-20С:

- от 9 кГц до 120 МГц включ.

10

- св. 120 МГц до 20 ГГц

23

АСРВ-22, АСРВ-22С:

- от 9 кГц до 90 МГц включ.

10

- св. 90 МГц до 22 ГГц

23

АСРВ-40, АСРВ-40С:

- от 9 кГц до 40 ГГц

10

Усредненный уровень собственных шумов, нормализованный к полосе пропускания 1 Гц на входе 50 Ом при полосе пропускания 10 кГц, среднеквадратическом детекторе, в зависимости от модификации анализатора и диапазона частот, дБ (1 мВт), не более:

АСРВ-4, АСРВ-4С:

-     от 9 до 100 кГц включ.

-112

-     св. 0,1 до 100 МГц включ.

-131

-     св. 0,1 до 3 ГГц включ.

-154

-     св. 3 до 4,5 ГГц включ.

-155

-     св. 4,5 до 6,3 ГГц (опция УЧ)

-155

АСРВ-6, АСРВ-6С:

-     от 9 до 100 кГц включ.

-115

-     св. 0,1 до 100 МГц включ.

-133

-     св. 0,1 до 3 ГГц включ.

-156

-      св. 3 до 6,3 ГГц

-157

АСРВ-8, АСРВ-8С:

-     от 9 до 100 кГц включ.

-133

-     св. 0,1 до 100 МГц включ.

-154

-     св. 0,1 до 3 ГГц включ.

-156

-     св. 3 до 6,3 ГГц включ.

-156

-     св. 6,3 до 7,5 ГГц включ.

-154

-      св.7,5 до 8,5 ГГц

-154

АСРВ-9, АСРВ-9С:

-     от 9 кГц до 1 МГц включ.

-111

-     св. 1 до 100 МГц включ.

-145

-     св. 0,1 до 3 ГГц включ.

-160

-     св. 3 до 6 ГГц включ.

-160

-      св. 6 до 9,5 ГГц

-154

1

2

АСРВ-20, АСРВ-20С, АСРВ-22, АСРВ-22С: -     от 9 до 100 кГц включ.

-148

-     св. 0,1 до 100 МГц включ.

-156

-     св. 0,1 до 3 ГГц включ.

-160

-     св. 3 до 9 ГГц включ.

-153

-     св. 9 до 22 ГГц

-154

АСРВ-20, АСРВ-20С, АСРВ-22, АСРВ-22С с опцией УФШ: -     от 9 до 100 кГц включ.

-154

-     св. 0,1 до 100 МГц включ.

-156

-     св. 0,1 до 3 ГГц включ.

-160

-     св. 3 до 9 ГГц включ.

-154

-     св. 9 до 22 ГГц

-154

АСРВ-40, АСРВ-40С:

-     от 9 до 100 кГц включ.

-135

-     св. 0,1 до 88 МГц включ.

-145

-     св. 0,088 до 9 ГГц включ.

-135

-     св. 9 до 19 ГГц включ.

-141

-     св. 19 до 30 ГГц включ.

-139

-      св. 30 до 40 ГГц

-137

Уровень фазовых шумов относительно несущей в полосе пропускания 1 Гц, на несущей частоте 1 ГГц в зависимости от модификации анализатора, установленной опции и отстройки от несущей частоты, дБ, не более:

АСРВ-4, АСРВ-4С:

-     1 кГц

-103

-     10 кГц

-110

-     100 кГц

-108

-    1 МГц

-125

АСРВ-6, АСРВ-6С:

-     1 кГц

-105

-     10 кГц

-112

-     100 кГц

-110

-    1 МГц

-130

АСРВ-8, АСРВ-8С:

-     1 кГц

-110

-     10 кГц

-120

-     100 кГц

-120

-    1 МГц

-130

АСРВ-9, АСРВ-9С:

-     1 кГц

-94

-     10 кГц

-100

-     100 кГц

-100

-    1 МГц

-120

-     10 МГц

-132

1

2

АСРВ-20, АСРВ-20С, АСРВ-22, АСРВ-22С:

-     1 кГц

-90

-     10 кГц

-98

-     100 кГц

-100

-    1 МГц

-120

-    10 МГц

-134

АСРВ-20, АСРВ-20С, АСРВ-22, АСРВ-22С (опция УФШ):

-     1 кГц

-95

-     10 кГц

-101

-     100 кГц

-100

-    1 МГц

-120

-    10 МГц

-134

АСРВ-40, АСРВ-40С:

-     1 кГц

-95

-     10 кГц

-100

-     100 кГц

-100

-    1 МГц

-120

-     10 МГц

-130

Уровень фазовых шумов относительно несущей в полосе пропускания 1 Гц, на несущей частоте 100 МГц, при отстройке от несущей частоты 1 кГц, в зависимости от модификации анализатора и установленной опции, дБ, не более:

АСРВ-8, АСРВ-8С

-120

АСРВ-20, АСРВ-20С, АСРВ-22, АСРВ-22С (опция УФШ)

-120

Пределы допускаемой абсолютной погрешности измерений уровня мощности входного сигнала (при отношении сигнал/шум не менее 23 дБ), в зависимости от модификации анализатора, установленной опции и диапазона частот с выключенным предусилителем в диапазоне температур окружающей среды от +18 °С до +28 °С, дБ: АСРВ-4, АСРВ-4С, АСРВ-6, АСРВ-6С, АСРВ-8, АСРВ-8С:

-     от 30 МГц до верхнего предела диапазона частот

±1,5

АСРВ-9, АСРВ-9С, АСРВ-20, АСРВ-20С, АСРВ-22, АСРВ-22С: -     от 30 МГц до верхнего предела диапазона частот

±2,0

АСРВ-20, АСРВ-20С, АСРВ-22, АСРВ-22С с опцией УФШ: -     от 30 МГц до верхнего предела диапазона частот

±1,0

1

2

Пределы допускаемой абсолютной погрешности измерений уровня мощности входного сигнала (при отношении сигнал/шум не менее 23 дБ), в зависимости от модификации анализатора, установленной опции и диапазона частот с включенным предусилителем и установленным опорным уровнем не более -10 дБ (1 мВт) в диапазоне температур окружающей среды от +18 °С до +28 °С, дБ: АСРВ-4, АСРВ-4С, АСРВ-6, АСРВ-6С, АСРВ-8, АСРВ-8С: -     от 9 кГц до 30 МГц

±2,0

-     от 30 МГц до верхнего предела диапазона частот

±1,5

АСРВ-9, АСРВ-9С, АСРВ-20, АСРВ-20С, АСРВ-22, АСРВ-22С:

-     от 9 кГц до верхнего предела диапазона частот

±2,0

АСРВ-20, АСРВ-20С, АСРВ-22, АСРВ-22С с опцией УФШ: -     от 9 кГц до верхнего предела диапазона частот

±2,0

АСРВ-40, АСРВ-40С:

-     от 9 кГц до 9 ГГц включ.

±2,0

-      св. 9 до 40 ГГц

±3,0

Наименование характеристики

Значение

1

2

Габаритные размеры (ширинахвысотахглубина), в зависимости от модификации анализатора, мм:

АСРВ-4, АСРВ-6, АСРВ-8

156 х 62 х 22

АСРВ-20, АСРВ-22, АСРВ-40

139 х 69 х 29

АСРВ-9

132 х 70 х 29

АСРВ-4С, АСРВ-6С, АСРВ-8С, АСРВ-9С, АСРВ-20С,

АСРВ-22С, АСРВ-40С

167 х 117 х 28

Масса, в зависимости от модификации анализатора, кг, не более:

АСРВ-4, АСРВ-6, АСРВ-8, АСРВ-9, АСРВ-20, АСРВ-22, АСРВ-40

0,39

АСРВ-4С, АСРВ-6С, АСРВ-8С, АСРВ-9С, АСРВ-20С,

АСРВ-22С, АСРВ-40С

0,66

Рабочие условия эксплуатации:

- температура окружающей среды, °С:

- штатно

от 0 до +50

- опция Т

от -40 до +50

- относительная влажность, %, не более

80

Условия хранения и транспортирования:

- температура окружающей среды, °С

- штатно

от -20 до +70

- опция Т

от -40 до +75

- относительная влажность, %, не более

90
