Номер по Госреестру СИ: 92492-24
92492-24 Плиты поверочные гранитные
(Обозначение отсутствует)
Назначение средства измерений:
Плиты поверочные гранитные (далее - плиты) предназначены для измерений отклонений от прямолинейности и плоскостности, а также использования в качестве образца плоской поверхности для установки деталей, высокоточных приборов и средств измерений.
Плиты могут применятся для передачи единицы длины оптическим плоскомерам и гидростатическим уровням 3-го разряда в качестве рабочего эталона 2-го разряда согласно государственной поверочной схемы для средств измерений отклонений от прямолинейности и плоскостности, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 15 марта 2021 года №314.

Внешний вид.
Плиты поверочные гранитные
Рисунок № 1

Внешний вид.
Плиты поверочные гранитные
Рисунок № 2
Знак утверждения типа
Знак утверждения типананосится на маркировочную табличку краской или методом лазерной гравировки и типографским способом на титульный лист Паспорта.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 7 «Заметки по эксплуатации, порядок работы, поверка» паспорта
ПЛ-ТК.02.001.ПС «Плита поверочная гранитная ГОСТ 10905-86. Паспорт».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 15 марта 2021 г. № 314 «Об утверждении Государственной поверочной схемы для средств измерений отклонений от прямолинейности и плоскостности»;
ГОСТ 10905-86 «Плита поверочные и разметочные. Технически условия».
ПравообладательАкционерное общество «Русская Инструментальная Компания» (АО «РИК»)
ИНН 2634059946
Юридический адрес: 355000, г. Ставрополь, ул. Объездная, д. 27
Телефон+7 (8652) 95-09-01, 58-31-22
E-mail: info26@rik-instrument.ru
Изготовитель
Акционерное общество «Русская Инструментальная Компания» (АО «РИК») ИНН 2634059946Адрес: 355000, г. Ставрополь, ул. Объездная, д. 27 Телефон+7 (8652) 95-09-01, 58-31-22
E-mail: info26@rik-instrument.ru
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ» (ООО «ПРОММАШ ТЕСТ»)Юридический адрес: 119530, г. Москва, пр-кт Вернадского, д. 41, стр. 1, эт. 4, помещ. I, ком. 28
Адрес осуществления деятельности: 142300, Московская обл., г. Чехов, ш. Симферопольское, д. 2, лит. А, помещ. I
Телефон: +7 4954813380
E-mail: info@prommashtest.ru
Правообладатель
Акционерное общество «Русская Инструментальная Компания» (АО «РИК»)ИНН 2634059946
Юридический адрес: 355000, г. Ставрополь, ул. Объездная, д. 27
Телефон+7 (8652) 95-09-01, 58-31-22
E-mail: info26@rik-instrument.ru
Принцип измерений отклонений от прямолинейности и плоскостности с помощью плит основан на методе линейных отклонений, где плита является опорной поверхностью.
Плиты изготавливаются в исполнении 3 по ГОСТ 10905-86 - плиты без бортовых захватов, с нормированными допусками перпендикулярности боковых поверхностей к рабочей поверхности и взаимной перпендикулярности боковых поверхностей.
Плиты изготавливаются классов точности 00 и 0 по ГОСТ 10905-86.
Плиты выпускаются следующих размеров: 250x250, 400x400, 630x400, 1000x630, 1600x1000 и 2000x1000 мм.
Общий вид плиты поверочной гранитной представлен на рисунке 1.
Пломбирование плит и нанесение знака поверки на средство измерений не предусмотрено.
Пример условного обозначения плиты поверочной гранитной исполнения 3, 00 класса точности, размерами 630x400 мм:
Плита 3 - 00 - 630 X 400 ГОСТ 10905-86

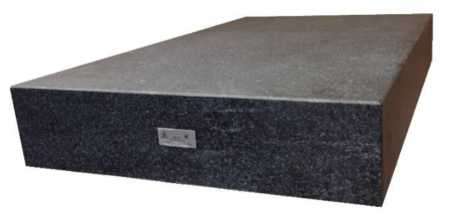

Рисунок 1 - Общий вид плиты поверочной гранитной
Заводской номер в виде цифрового обозначения наносится на маркировочную табличку краской или методом лазерной гравировки и в паспорт типографским способом. Место нанесения заводского номера представлено на рисунке 2.
Маркировочная табличка (тёмного или светлого цвета) крепится на боковую поверхность плиты.
Место нанесения знака утверждения типа

Рисунок 2 - Место нанесения заводского номера и знака утверждения типа
ПЛИТА 3-0-1600x1000
I ОСТ 10905-86 № 24940001
Место нанесения заводского номера
Таблица 2 -
Ra по ГОСТ 2789-73 боковых и
Наименование характеристик |
Значения характеристик |
Параметр шероховатости Ra по ГОСТ 2789-73 боковых поверхностей, мкм, не более |
2,5 |
Параметр шероховатости Ra по ГОСТ 2789-73 рабочих поверхностей, мкм, не более |
0,32 |
Таблица 1 - Допуск плоскостности рабочих поверхностей плит
Допуск плоскостности для классов точности, мкм по ГОСТ 10905-86 | ||
00 |
0 | |
Условия определения допуска плоскостности: |
20±3 |
20±4 |
-температура окружающей среды, °С | ||
Размеры плит, мм: | ||
250x250 |
2 |
4 |
400x400 |
3 |
6 |
630x400 |
4 |
8 |
1000x630 |
5 |
10 |
1600x1000 |
6 |
12 |
2000x1000 |
8 |
16 |
Таблица 3 - Габаритные размеры и массы плит
Размеры, мм |
Значения характеристик | |
Габаритные размеры, (ДxШxВ) мм, не более |
Масса, кг, не более | |
250x250 |
250x250x90 |
14,2 |
400x400 |
400x400x110 |
49,5 |
630x400 |
630x400x110 |
76,0 |
1000x630 |
1000x630x180 |
380,0 |
1600x1000 |
1600x1000x250 |
1204,0 |
2000x1000 |
2000x1000x250 |
1504,0 |
Таблица 4 - Общие технические характеристики
Наименование характеристики |
Значение |
Условия эксплуатации,
|
от +17 до +23 80 0,5 |
Полный срок службы, лет, не менее |
5 |
