Номер по Госреестру СИ: 68235-17
68235-17 Образцы шероховатости поверхности (сравнения)
(ОШС)
Назначение средства измерений:
Образцы шероховатости поверхности (сравнения) ОШС (далее по тексту - образцы шероховатости) предназначены для воспроизведения параметров шероховатости поверхности металлических деталей после (или в процессе) их обработки на металлорежущих станках методом визуального сравнения и осязания (на ощупь).
Внешний вид.
Образцы шероховатости поверхности (сравнения)
Рисунок № 1
Внешний вид.
Образцы шероховатости поверхности (сравнения)
Рисунок № 2

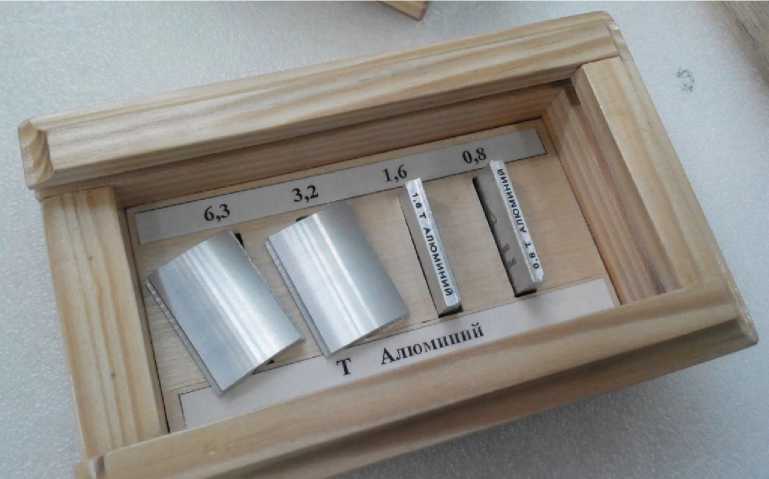

Внешний вид.
Образцы шероховатости поверхности (сравнения)
Рисунок № 3

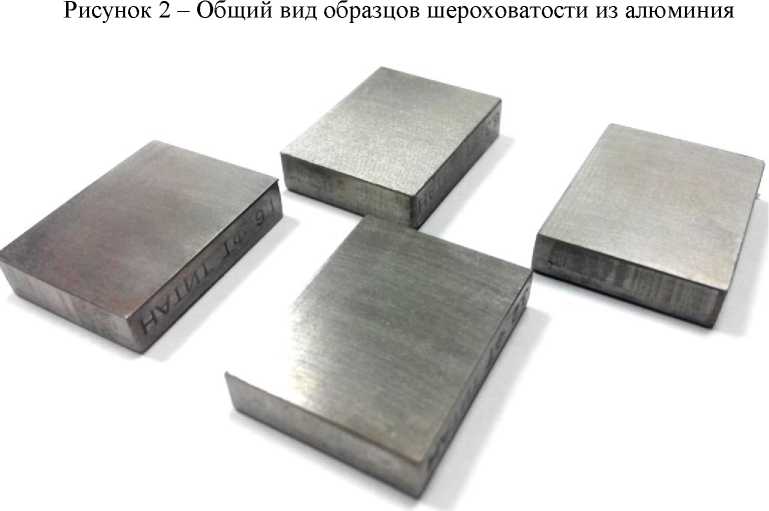

Внешний вид.
Образцы шероховатости поверхности (сравнения)
Рисунок № 4
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 07.08.2027
Номер записи - 159872
ID в реестре СИ - 382272
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Образцы шероховатости поверхности (сравнения), Образец шероховатости поверхности (сравнения) ОШС, Нет модификации, Набор ОШС титан, Набор ОШС сталь, Набор ОШС алюминий, мод.ФЦ (фрезерование цилиндрическое), мод.ТТ (точение торцевое), мод.С (строгание), мод.Р (расточка), мод. ШЦ (шлифование форма цилиндрическая), мод. Т (точение), мод. ОШС, вид обработки шлифование торцевое (ШТ), материал сталь, Ra (0,1; 0,2; 0,4; 0,8; 1,6) мкм, Без модификации, 1,6;3,2;6,3 Т, 0,4-6,3 ФЦ, 0,4-12,5, -,
Производитель
Изготовитель - Акционерное общество "Русская Инструментальная Компания" (АО "РИК")
Страна - РОССИЯ
Населенный пункт - г. Ставрополь
Уведомление о начале осуществления предпринимательской деятельности -
Оренбург - административный центр Оренбургской области России и Оренбургского района, составляющий вместе с 10 сельскими поселениями отдельное муниципальное образование - город Оренбург со статусом городского округа. Один из крупнейших городов Южного Урала. Город расположен в Южном Приуралье, на реке Урал (Яик), недалеко от впадения в нее реки Сакмара. Оренбург находится в 1475 км к юго-востоку от Москвы.
В промышленности Оренбурга ведущие места принадлежат газодобывающей и газоперерабатывающей промышленности, машиностроению и металлообработке. Также развиты предприятия химической, пищевой и легкой промышленности. Оренбург является крупным железнодорожным узлом, где пересекаются линии на Самару, Орск, Уральск, Актобе и Уфу.
Отчет "Анализ рынка поверки в Оренбурге" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Оренбург.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 2120
Выдано извещений - 4
Кол-во периодических поверок - 738
Кол-во средств измерений - 389
Кол-во владельцев - 96
Усредненный год выпуска СИ - 2020
МПИ по поверкам - 15576 дн.
Приказы РСТ, где упоминается данный тип СИ
№1692 от 2017.08.07 Об утверждении типов средств измерений
№1659 от 2022.07.06 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (25)
Наличие аналогов СИ: Образцы шероховатости поверхности (сравнения) (ОШС)
ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
---|
Все средства измерений Акционерное общество "Русская Инструментальная Компания" (АО "РИК")
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
---|---|---|---|
68235-17 07.08.2027 |
Образцы шероховатости поверхности (сравнения), ОШС Акционерное общество "Русская Инструментальная Компания" (АО "РИК") (РОССИЯ г. Ставрополь) |
ОТ МП |
2 года |
91453-24 |
Плиты поверочные и разметочные, Обозначение отсутствует Акционерное общество "Русская Инструментальная Компания" (АО "РИК") (РОССИЯ г. Ставрополь) |
ОТ МП |
2 года |
В зависимости от выбранного года в отчете выводится информация по наименованиям и межповерочным интервалам (МПИ) типов СИ, поверяемых в указанный период, а также, кол-ву выполненных по ним поверок. На круговые диаграммы не выводятся данные по МПИ с количеством поверок менее 100 и количеством типов СИ менее 10 (с целью сохранения читаемости диаграмм).
Отчет содержит 2 интерактивных графика (круговую диаграммы) и таблицу. Графики имеют возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией фильтра данных и сортировки по любой из колонок, информация приведена в целых числах и процентах.
Внимание! Отчет строится не быстро.
Кто поверяет Образцы шероховатости поверхности (сравнения) (ОШС)
Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
---|---|---|---|---|---|---|---|---|---|---|
ФБУ "Брянский ЦСМ" (RA.RU.311364) | РСТ | 56 | 1 | 0 | 55 | 0 | 55 | 0 | 55 | |
ФБУ "ПЕНЗЕНСКИЙ ЦСМ" (RA.RU.311246) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
АО "АК "ТУЛАМАШЗАВОД" (RA.RU.312381) | 15 | 5 | 0 | 15 | 0 | 15 | 0 | 15 | ||
ПАО "КАМАЗ" (0043) | 16 | 3 | 0 | 16 | 0 | 16 | 0 | 16 | ||
ФБУ "СТАВРОПОЛЬСКИЙ ЦСМ" (RA.RU.311311) | РСТ | 12 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "КАЛУЖСКИЙ ЦСМ" (RA.RU.311265) | РСТ | 37 | 0 | 37 | 0 | 37 | 0 | 37 | ||
ФБУ "ХАБАРОВСКИЙ ЦСМ" (RA.RU.311510) | РСТ | 6 | 0 | 6 | 0 | 6 | 0 | 6 | ||
ОАО "ТВЗ" (RA.RU.312412) | 13 | 0 | 10 | 0 | 10 | 0 | 10 | |||
ООО "ИРЗ" (RA.RU.312795) | 6 | 3 | 0 | 6 | 0 | 6 | 0 | 6 | ||
ФБУ "ОРЕНБУРГСКИЙ ЦСМ" (RA.RU.311228) | РСТ | 9 | 2 | 0 | 9 | 0 | 9 | 0 | 9 | |
ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
ООО "ПК "НЭВЗ" (RA.RU.311413) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
АО "УПП "ВЕКТОР" (RA.RU.311303) | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 | ||
АО "НАУЧНО-ПРОИЗВОДСТВЕННАЯ КОРПОРАЦИЯ "УРАЛВАГОНЗАВОД" (1104) | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 | ||
ПАО "РОСТВЕРТОЛ" (RA.RU.312919) | 133 | 0 | 133 | 0 | 133 | 0 | 133 | |||
АО "ВМП "АВИТЕК" (RA.RU.312393) | 7 | 0 | 7 | 0 | 5 | 0 | 5 | |||
АО "У-У ППО" (RA.RU.312103) | 6 | 0 | 6 | 0 | 4 | 0 | 4 | |||
АО "ММЗ" (РОСС RU.0001.310360) | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |||
ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 5 | 1 | 0 | 5 | 0 | 5 | 0 | 5 | |
ФБУ «Вологодский ЦСМ» (RA.RU.311327) | РСТ | 14 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 20 | 3 | 0 | 20 | 2 | 20 | 0 | 20 | |
ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 67 | 39 | 0 | 62 | 0 | 62 | 0 | 62 | |
ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232) | РСТ | 11 | 2 | 0 | 11 | 0 | 11 | 0 | 11 | |
ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
ООО РМЦ "КАЛИБРОН" (РОСС RU.0001.310096) | 35 | 1 | 0 | 35 | 0 | 35 | 0 | 35 | ||
ООО "ПРОММАШ ТЕСТ" (RA.RU.311368) | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |||
ФБУ "ЧЕЧЕНСКИЙ ЦСМ" (RA.RU.311497) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
ООО "ИСКАТЕЛЬ - 2" (RA.RU.311939) | 14 | 0 | 13 | 0 | 8 | 0 | 8 | |||
ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 18 | 7 | 0 | 16 | 0 | 0 | 0 | 0 | |
ФБУ "ОРЛОВСКИЙ ЦСМ" (109) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
ФБУ "УДМУРТСКИЙ ЦСМ" (RA.RU.311312) | РСТ | 15 | 0 | 8 | 0 | 15 | 0 | 8 | ||
ФБУ «Пермский ЦСМ» (RA.RU.311363) | РСТ | 14 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 2 | 0 | 1 | 0 | 2 | 0 | 1 | ||
ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311503) | РСТ | 20 | 0 | 20 | 0 | 20 | 0 | 20 | ||
ФБУ "СТАВРОПОЛЬСКИЙ ЦСМ" (РОСС.RU.0001.310109) | РСТ | 188 | 39 | 19 | 0 | 185 | 38 | 17 | ||
ФБУ «Ставропольский ЦСМ» (RA.RU.311422) | РСТ | 37 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 58 | 10 | 0 | 58 | 2 | 33 | 0 | 33 | |
АО "ММЗ" (RA.RU.311607) | 2 | 0 | 2 | 0 | 0 | 0 | 0 | |||
АО "ЭЛАРА" (0948) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
АО "ГКНПЦ ИМ. М.В. ХРУНИЧЕВА" (РОСС СОБ.3.00216.2014) | 15 | 0 | 15 | 0 | 0 | 0 | 0 | |||
ФБУ "ЯРОСЛАВСКИЙ ЦСМ" (RA.RU.311391) | РСТ | 7 | 0 | 7 | 0 | 7 | 0 | 7 | ||
АО "РИК" (РОСС RU.0001.310142) | 1033 | 103 | 1033 | 0 | 0 | 1032 | 1032 | 0 | ||
ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311348) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ООО "АЗ-И" (RA.RU.312199) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
ФБУ "Тверской ЦСМ" (RA.RU.311253) | РСТ | 5 | 0 | 5 | 0 | 0 | 0 | 0 | ||
ООО "ИСКАТЕЛЬ - 2" (RA.RU.311939) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311251) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
АО "УПП "ВЕКТОР" (RA.RU.311303) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ "Брянский ЦСМ" (RA.RU.311364) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "СЕВЕРО-КАВКАЗСКИЙ ЦСМ" (RA.RU.311488) | РСТ | 79 | 74 | 5 | 0 | 72 | 70 | 2 | ||
ПАО ТКЗ «Красный котельщик» (РОСС СОБ 3.00244.2014) | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |||
ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 7 | 1 | 0 | 7 | 0 | 7 | 0 | 7 | |
ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 11 | 3 | 0 | 11 | 0 | 11 | 0 | 11 | |
ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 15 | 6 | 0 | 15 | 0 | 14 | 0 | 14 | ||
ООО "ЧТЗ-УРАЛТРАК" (RA.RU.312214) | 6 | 0 | 6 | 0 | 6 | 0 | 6 | |||
ПАО "ТАНТК ИМ. Г.М. БЕРИЕВА" (RA.RU.312718) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
АО "ОДК" (RA.RU.312444) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
ООО "МЦ СЕВР ГРУПП" (RA.RU.314078) | 15 | 0 | 15 | 0 | 15 | 0 | 15 | |||
ООО "СИМПЛ" (RA.RU.314131) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
ООО "ИВИМЕТ" (RA.RU.314313) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
ФИЛИАЛ ПАО "ОАК" - НАЗ ИМ.В.П. ЧКАЛОВА (RA.RU.310524) | 19 | 5 | 0 | 19 | 0 | 0 | 0 | 0 | ||
ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 9 | 3 | 0 | 9 | 0 | 9 | 0 | 9 | |
ПАО "ОДК-САТУРН" (1844) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |
ФБУ "УЛЬЯНОВСКИЙ ЦСМ" (RA.RU.311219) | РСТ | 3 | 2 | 0 | 3 | 0 | 3 | 0 | 3 |
Стоимость поверки Образцы шероховатости поверхности (сравнения) (ОШС)
Организация, регион | Стоимость, руб | Средняя стоимость |
---|---|---|
ФБУ Белгородский ЦСМ Белгородская область |
168 | 456 |
ФБУ Брянский ЦСМ Брянская область |
220 | 456 |
ФБУ Брянский ЦСМ Брянская область |
240 | 456 |
ФБУ Владимирский ЦСМ Владимирская область |
251 | 456 |
ФБУ Владимирский ЦСМ Владимирская область |
301 | 456 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским методом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.Нормативные и технические документы
Нормативные документы, устанавливающие требования к образцам шероховатости поверхности (сравнения) ОШСГОСТ 8.296-2015 ГСИ. Государственная поверочная схема для средств измерений параметров шероховатости Rmax, Rz в диапазоне от 0,001 до 3000 мкм и Ra в диапазоне от 0,001 до 750 мкм
ГОСТ 9378-93 Образцы шероховатости поверхности (сравнения). Общие технические условия
Поверка
Поверкаосуществляется по документу МИ 1850-88 ГСИ. Образцы шероховатости поверхности (сравнения) Методика поверки.
Основное средство поверки:
- рабочий эталон 3-го разряда по ГОСТ 8.296-2015 (контактный профилометр).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66
E-mail: office@vniims.ru, www.vniims.ru
Принцип действия заключается в сравнении с образцом визуально или на ощупь. Для этого подбирается образец соответствующего вида обработки, номинальное числовое значение параметра шероховатости поверхности которого соответствует числовому значению параметра шероховатости поверхности контролируемой детали. Визуальное сравнение образцов с параметрами Ra 0,10 и 0,20 мкм рекомендуется проводить с помощью лупы или микроскопа. В результате сравнения делается заключение о том, что параметр шероховатости контролируемой детали не превышает номинальное значение подобранного образца сравнения.
Образцы шероховатости выпускаются поштучно или набором определенного вида обработки: точение (условное обозначение способа обработки - Т), расточка (Р), фрезерование цилиндрическое (ФЦ), строгание (С), шлифование периферией круга (плоское - ШП, цилиндрическое выпуклое - ШЦ, цилиндрическое вогнутое - ШЦВ), точение торцевое (ТТ), фрезерование торцевое (ФТ и ФТП), шлифование торцевое (ШТ), шлифование чашеобразным кругом (ШЧ).
Образцы шероховатости изготавливаются из стали, алюминия и титана и поставляются в виде отдельных образцов, а также могут быть укомплектованы в наборы от двух до пяти образцов шероховатости с различными номинальными значениями параметра Ra. Поверхность образца может дополнительно оцениваться параметром шероховатости Rz, Rmax, Sm, S, tp, значения которого не нормируется и приводится как справочное по результатам измерений.
- Товарный знак «РИК» наносится на паспорт образцов шероховатости типографским методом, на нерабочую поверхность образца методом лазерной маркировки и на
металлический шильдик на футляре.
Общий вид образцов шероховатости показан на рисунках 1-3.
Рисунок 1 - Общий вид образцов шероховатости из стали
Рисунок 3 - Общий вид образцов шероховатости из титана
Таблица 1 - Способы обработки, воспроизводимые образцами, форма образца и основное
Способы обработки
Форма образца
Точение
Цилиндрическая выпуклая
Условное обозначение способа обработки
Т
Расположение неровностей
описание
прямолинейное
Расточка
Фрезерование
цилиндрическое
Строгание
Шлифование периферией круга
Точение торцевое
условное обозначение
Цилиндрическая вогнутая Плоская
Плоская
Плоская, цилиндрическая выпуклая, цилиндрическая вогнутая Плоская
Фрезерование Плоская
торцевое
Фрезерование Плоская
торцевое
ФЦ
ШП
ШЦ
ТТТТТВ
ТТ
ФТ
дугообразное
ФТП Перекрещивающееся
дугообразное
Тлифование Плоская
торцевое__
Тлифование Плоская
чашеобразным
кругом
ТТ
ТЧ
Примечание: Образцы шероховатости характеризуют особенности только
воспроизводимого способа обработки
Таблица 2 - Ряды номинальных значений параметра шероховатости Ra поверхности образца в зависимости от воспроизводимого способа обработки и базовые длины для оценки
шероховатости
Способ обработки |
Параметр шероховатости Ra, мкм |
Базовая длина 1, мм |
Шлифование |
0,10 |
0,25 |
0,20 |
0,25 | |
0,40 |
0,80 | |
0,80 |
0,80 | |
1,60 |
0,80 | |
Точение и расточка |
0,8 |
0,8 |
1,6 |
0,8 | |
3,2 |
2,5 | |
6,3 |
2,5 | |
Фрезерование |
0,4 |
0,8 |
0,8 |
0,8 | |
1,6 |
2,5 | |
3,2 |
2,5 | |
6,3 |
8,0 | |
Строгание |
1,6 |
0,8 |
3,2 |
2,5 | |
6,3 |
2,5 | |
12,5 |
8,0 |
Примечания:
-
1. Поверхность образца может дополнительно оцениваться параметрами
шероховатости Rz, Rmax, Sm, S, tp, значения которых не нормируются и приводятся как
справочные по результатам измерений.
-
2. Средний шаг неровностей поверхности образца не превышает 1/3 базовой длины.
Таблица 3 - Допускаемое отклонение среднего значения параметра Ra от номинального и допускаемое среднее квадратическое отклонение от среднего значения Ra
Способ обработки |
Допускаемое отклонение среднего значения Ra от номинального, % |
Допускаемое среднее квадратическое отклонение о, %, не более |
Шлифование |
9 | |
Точение |
+12 -17 |
4 |
Расточка |
4 | |
Фрезерование |
9 | |
Строгание |
3 |
Примечание: Допускаемое среднее квадратическое отклонение указано для длины оценки, содержащей 5 базовых длин. Для другого количества n базовых длин в длине оценки отклонение оп определяют по формуле
Таблица 4 - Основные метрологические и технические характеристики
Наименование характеристики |
Значение |
Радиус кривизны цилиндрических образцов, мм |
от 20 до 40 |
Размеры рабочей поверхности образца, мм, не менее: | |
- длина при: | |
Ra от 0,1 до 12,5 мкм на базовой длине до 2,5 мм |
20 |
Ra от 6,3 до 12,5 мкм на базовой длине 8 мм |
30 |
- ширина |
20 |
Габаритные размеры, мм, не менее: | |
- длина при: | |
Ra от 0,1 до 12,5 мкм на базовой длине до 2,5 мм |
22,0 |
Ra от 6,3 до 12,5 мкм на базовой длине 8 мм |
32,0 |
- ширина |
30,0 |
- толщина для: | |
плоских и вогнутых образцов |
3,5 |
выпуклых образцов |
5,5 |
Масса, кг, не более, для образцов из: | |
- стали |
0,04 |
- алюминия |
0,01 |
- титана |
0,02 |
Средний срок службы, лет |
5 |
Диапазон рабочих температур, °С |
От +10 до +30 |
Относительная влажность воздуха, %, не более |
80 |
