Номер по Госреестру СИ: 92481-24
92481-24 Анализаторы жидкости
(NLW)
Назначение средства измерений:
Анализаторы жидкости NLW (далее - анализаторы) предназначены для автоматических автономных измерений показателя активности ионов водорода (рН), окислительновосстановительного потенциала (ОВП), удельной электрической проводимости (УЭП), общего солесодержания (TDS) (условно по NaCl), массовой концентрации ионов (ISE) (кальций (Са2+), калий (К+), натрий (Na+), фтор (F-), аммоний (NH4+), свинец (Pb2+), серебро (Ag+), сульфиды (S2-), иодиды (I-), медь (Cu+), бром (Br-), хлориды (Cl-), нитраты (NO3-)) и массовой концентрации растворенного кислорода (DO) с одновременным измерением температуры и температурной компенсацией результатов измерений в жидких средах.
Внешний вид.
Анализаторы жидкости
Рисунок № 1
Внешний вид.
Анализаторы жидкости
Рисунок № 2
Внешний вид.
Анализаторы жидкости
Рисунок № 3
Внешний вид.
Анализаторы жидкости
Рисунок № 4
Внешний вид.
Анализаторы жидкости
Рисунок № 5
Внешний вид.
Анализаторы жидкости
Рисунок № 6
Внешний вид.
Анализаторы жидкости
Рисунок № 7
Внешний вид.
Анализаторы жидкости
Рисунок № 8
Внешний вид.
Анализаторы жидкости
Рисунок № 9
Внешний вид.
Анализаторы жидкости
Рисунок № 10
Общие сведения
Дата публикации - 01.07.2024
Срок свидетельства - 28.06.2029
Номер записи - 194328
ID в реестре СИ - 1417331
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
мод. NLW-I600, мод. NLW-1400, мод NLW-1400, NLW-М600, NLW-PH400, NLW-M600, NLW-I600, NLW-I510, NLW-I400, NLW-EC400, NLW-1600, NLW-1510, NLW-1400, NLW мод. NLW-I510, NLW мод. NLW-I400, NLW мод. NLW-EC400, NLW,
Производитель
Изготовитель - Акционерное общество "НеваЛаб" (АО "НеваЛаб")
Страна - РОССИЯ
Населенный пункт - Ленинградская область, г. Всеволожск
Уведомление о начале осуществления предпринимательской деятельности -
Отчет V_30 представляет собой инструмент, позволяющий получить подробную информацию по поверкам по конкретной группе СИ. Отчет позволяет оперативно выделить лидеров рынка, оценить конкурентов, объем поверок и подобрать аналоги из утвержденных типов СИ.
В качестве входных данным может использоваться как готовый каталог групп СИ (более 10 тыс. групп, соствлен по справочникам и реестрам ФГИС АРШИН, есть возможность выбрать несколько групп СИ из списка), так и наименование группы СИ, заданное пользователем. Для построения отчета необходимо выбрать или ввести наименование интересующей группы средств измерений (или нескольких групп), год поиска и нажать кнопку "Далее".
Результаты обработки данных будут представлены в табличной форме. Таблица обладает функцией поиска и сортировки по любой из колонок. Таблица состоит из 8 колонок по каждому типу СИ, относящемуся к выбранной группе средств измерений и содержит номер в гос. реестре с ссылкой, наименование типа, фирма-производитель, страна, а также, кол-во поверок (всего, первичных, периодических) и извещений, выполненных в указанном году.
Статистика
Кол-во поверок - 80
Выдано извещений - 0
Кол-во периодических поверок - 13
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1559 от 2024.06.28 ПРИКАЗ_Об утверждении типов средств измерений (14)
Наличие аналогов СИ: Анализаторы жидкости (NLW)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Акционерное общество "НеваЛаб" (АО "НеваЛаб")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
90910-23 27.12.2028 |
Титраторы автоматические, NLT Акционерное общество "НеваЛаб" (АО "НеваЛаб") (РОССИЯ Ленинградская область, г. Всеволожск) |
ОТ МП |
1 год |
|
91441-24 28.02.2029 |
Газоанализаторы, NLA Акционерное общество "НеваЛаб" (АО "НеваЛаб") (РОССИЯ Ленинградская область, г. Всеволожск) |
ОТ МП |
1 год |
|
91586-24 |
Система автоматического контроля выбросов загрязняющих веществ от источников выбросов ПАО "ММК", Обозначение отсутствует Акционерное общество "НеваЛаб" (АО "НеваЛаб") (РОССИЯ Ленинградская область, г. Всеволожск) |
ОТ МП |
1 год |
|
92481-24 28.06.2029 |
Анализаторы жидкости, NLW Акционерное общество "НеваЛаб" (АО "НеваЛаб") (РОССИЯ Ленинградская область, г. Всеволожск) |
ОТ МП |
1 год |
Справочник содержит перечень приказов Росстандарта с удобной навигацией и возможностью поиска. Всего в справочнике более 35 тыс. записей (с 2004 года), актуализация данных производится не реже 1 раза в месяц.
Бесплатный
Кто поверяет Анализаторы жидкости (NLW)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 15 | 6 | 13 | 2 | 0 | 15 | 13 | 2 | ||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 10 | 1 | 9 | 0 | 10 | 1 | 9 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 19 | 18 | 1 | 0 | 19 | 18 | 1 | |||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 36 | 6 | 35 | 1 | 0 | 2 | 1 | 1 |
Стоимость поверки Анализаторы жидкости (NLW)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Анализаторы оснащены встроенным программным обеспечением, которое осуществляет их функционирование, сбор измерительных данных, их обработку, визуализацию и хранение. Конструктивно анализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки системы защиты микроконтроллера от чтения и записи.
Уровень защиты ПО «средний» в соответствии с Р.50.2.077-2014.
Влияние программного обеспечения на метрологические характеристики анализаторов учтено при нормировании метрологических характеристик.
Таблица 2 -
значимой части ПО.
данные
|
Идентификационные данные (признаки) |
Значение | |||
|
NLW-PH210, NLW-EC210, NLW-DO210 |
NLW-PH400, NLW-I400, NLW-EC400, NLW-DO400 |
NLW-M510, NLW-M510-A, NLW-PH510, NLW-I510, NLW-EC510, NLW-DO510, NLW-DO511 |
NLW-M600, NLW-PH600, NLW-I600, NLW-EC600, NLW-DO600 | |
|
Идентификационное наименование программного обеспечения |
- |
- |
- |
- |
|
Номер версии (идентификационный номер) ПО, не ниже |
V3.0 |
V1.2 |
V2.1 |
V3.0 |
|
Цифровой идентификатор программного обеспече ния |
- |
- |
- |
- |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист Руководства пользователя и на клеевую этикетку, расположенную на боковой или задней/нижней панели микропроцессорного блока анализаторов.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в п. 2.2 «Метод измерения» документа «Руководство пользователя Анализатор жидкости NLW. Модификация NLW-M600»; п. 5.4.2 «Основная информация о методе» документа «Руководство пользователя Анализатор жидкости NLW. Модификация NLW-M510»;
п. 2.2 «Метод измерения» документа «Руководство пользователя Анализатор жидкости NLW. Модификация NLW-DO511»; п. 5.3 «Методы измерений» документа «Руководство пользователя Анализатор жидкости NLW. Модификация NLW-I510»; п. 5.5 «Измерение» документа «Руководство пользователя Анализатор жидкости NLW. Модификация NLW-DO210»; п. 5.4 «Настройки параметров» документа «Руководство пользователя Анализатор жидкости NLW. Модификация NLW-DO400»; п. 5.3.1 «Управление методами» документа «Руководство пользователя Анализатор жидкости NLW. Модификация NLW-DO510»; п. 2.2 «Режим измерения» документа «Руководство пользователя Анализатор жидкости NLW. Модификация NLW-DO600»; п. 5 «Измерение» документа «Руководство пользователя Анализатор жидкости NLW. Модификация NLW-EC210»; п.5.5 «Измерение проводимости», п. 5.6 «Измерение TDS», п.5.7 «Измерение солености» документа «Руководство пользователя Анализатор жидкости NLW. Модификация NLW-ЕС400»; п. 5.3 «Настройки параметров» документа «Руководство пользователя Анализатор жидкости NLW. Модификация NLW- ЕС510»; п. 2.2 «Режим измерения» документа «Руководство пользователя Анализатор жидкости NLW. Модификация NLW- ЕС600»; п. 5.5 «Измерение pH» документа
«Руководство пользователя Анализатор жидкости NLW. Модификация NLW- I400»; п. 2.2 «Метод измерения» документа «Руководство пользователя Анализатор жидкости NLW. Модификация NLW- I600»; п. 5 «Измерение» документа «Руководство пользователя Анализатор жидкости NLW. Модификация NLW-PH210»; п. 5 «Измерение» документа «Руководство пользователя Анализатор жидкости NLW. Модификация NLW-PH210»; п. 5.5 «Измерение рН» документа «Руководство пользователя Анализатор жидкости NLW. Модификация NLW-PH400»; п. 5.3.2 «Информация о методах», п. 5.4.4 «Измерение pH», п. 5.5.3 «Измерение ОВП» документа «Руководство пользователя Анализатор жидкости NLW. Модификация NLW-PH510»; п. 2.2 «Метод измерения», п. 2.8 «Выполнение измерения» документа «Руководство пользователя Анализатор жидкости NLW. Модификация NLW-PH600».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений удельной электрической проводимости жидкостей, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2771;
Государственная поверочная схема для средств измерений температуры, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253;
Государственная поверочная схема для средств измерений показателя рН активности ионов водорода в водных растворах, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 9 февраля 2022 г. № 324;
Государственная поверочная схема для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 19 февраля 2021 г. № 148;
ТУ26.51.53-002-59457545-2023 Анализаторы жидкости NLW. Технические условия.
ПравообладательАкционерное общество «НеваЛаб» (АО «НеваЛаб»)
ИНН 7810272943
Юридический адрес: 188643, Ленинградская обл., р-н Всеволожский, г. Всеволожск, ул. Заводская, д. 8, помещ. 9
Телефон: +7 (812) 336-32-00
E-mail: info@nevalab.ru
Web-сайт: www.nevalab.ru
Изготовитель
Акционерное общество «НеваЛаб» (АО «НеваЛаб»)ИНН 7810272943
Адрес: 188643, Ленинградская обл., р-н Всеволожский, г. Всеволожск, ул. Заводская, д. 8, помещ. 9
Телефон: +7 (812) 336-32-00
E-mail: info@nevalab.ru
Web-сайт: www.nevalab.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Телефон: (812) 251-76-01,
Факс: (812) 713-01-14.
E-mail: info@vniim.ru,
Web-сайт: www.vniim.ru
Правообладатель
Акционерное общество «НеваЛаб» (АО «НеваЛаб»)ИНН 7810272943
Юридический адрес: 188643, Ленинградская обл., р-н Всеволожский, г. Всеволожск, ул. Заводская, д. 8, помещ. 9
Телефон: +7 (812) 336-32-00
E-mail: info@nevalab.ru
Web-сайт: www.nevalab.ru
Принцип действия измерительных каналов (далее - ИК) рН, ОВП и массовой концентрации ионов (ISE) - потенциометрический, принцип действия ИК массовой концентрации растворенного в воде кислорода (DO) - амперометрический или оптический, принцип действия ИК УЭП и общего солесодержания (TDS) (условно по NaCl) - кондуктометрический, принцип действия ИК температуры основан на преобразовании электрического сопротивления, поступающего в электронный блок от первичного преобразователя, пропорционально измеряемой величине.
Анализаторы выпускаются в настольном или портативном исполнении и конструктивно состоят из первичных преобразователей (электродов и датчиков) и вторичного преобразователя (микропроцессорного блока с дисплеем).
Анализаторы выпускаются в 19 модификациях: NLW-M600, NLW-PH600,
NLW-EC600, NLW-I600, NLW-DO600, NLW-PH400, NLW-EC400, NLW-I400, NLW-DO400, NLW-M510, NLW-M510-A, NLW-PH510, NLW-EC510, NLW-I510, NLW-DO510,
NLW-DO511, NLW-PH210, NLW-EC210, NLW-DO210. Модификации различаются типом первичного преобразователя (электрода или датчика), исполнением вторичного преобразователя (настольное, портативное), техническими характеристиками и измеряемыми параметрами. Модификации NLW-M600, NLW-M510 и NLW-M510-A имеют возможность одновременного подключения от 1 до 4 первичных преобразователей в различных комбинациях. Количество измерительных каналов и тип первичных преобразователей определяются при заказе анализатора на производстве. Комплектность анализатора указывается в паспорте СИ.
Назначение модификаций анализаторов приведено в таблице 1.
Таблица 1 - Назначение
|
Модификация |
Измеряемый параметр | ||||||
|
рН |
ОВП |
УЭП |
ISE |
TDS |
DO |
t | |
|
NLW-M600, NLW-M510 |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
|
NLW-M510-A |
+ |
+ |
+ |
+ |
+ |
- |
+ |
|
NLW-I600, NLW-I400, NLW-I510 |
+ |
+ |
- |
+ |
- |
- |
+ |
|
NLW-PH600, NLW-PH400, NLW- PH510, NLW-PH210 |
+ |
+ |
- |
- |
- |
- |
+ |
|
NLW-EC600, NLW-EC400, NLW- EC510, NLW-EC210 |
- |
- |
+ |
- |
+ |
- |
+ |
|
NLW-DO600, NLW-DO400, NLW-DO510, NLW-DO511, NLW-DO210 |
- |
- |
- |
- |
- |
+ |
+ |
Настольное исполнение: модификации NLW-M600, NLW-PH600, NLW-I600, NLW-EC600, NLW-DO600, NLW-PH400, NLW-I400, NLW-EC400, NLW-DO400.
Портативное исполнение: модификации NLW-M510, NLW-M510-A, NLW-PH510, NLW-I510, NLW-EC510, NLW-DO510, NLW-DO511, NLW-PH210, NLW-EC210, NLW-DO210.
В первичных преобразователях предусмотрено наличие платиновых термисторов для измерения температуры и выполнения автоматической компенсации температуры при измерениях. Микропроцессорный контроллер блока управления выполняет математическую обработку полученной информации, автоматическую компенсацию функции преобразования, корректировку нулевых показаний и чувствительности датчиков.
Общий вид анализаторов (вторичных преобразователей) и первичных преобразователей (датчиков и электродов) приведен на рисунках 1а-1л. Наименование модификации, состоящее из буквенно-цифрового обозначения, нанесено на лицевой панели анализатора. Серийный номер анализатора, содержащий 14 арабских цифр и 2 латинские заглавные буквы, нанесен типографским методом на клеевую этикетку, расположенную на боковой или зад-ней/нижней панели микропроцессорного блока. Заводской номер датчика или электрода (в зависимости от типа датчика/электрода) содержит от 10 до 15 арабских цифр и от 2 до 3 заглавных латинских букв. Место нанесения: на проводе датчика/электрода (в виде запаянной этикетки) или на корпусе датчика/электрода (нанесение методом шелкогра-фии/гравировки/клеевой этикетки). Заводские номера первичных преобразователей (датчиков и электродов) и серийный номер вторичного преобразователя (микропроцессорного блока), входящих в состав анализатора, указываются в паспорте на анализатор. Серийным номером, идентифицирующим анализатор, является серийный номер микропроцессорного блока.
Нанесение знака поверки на анализатор не предусмотрено.
Пломбирование анализаторов не предусмотрено.

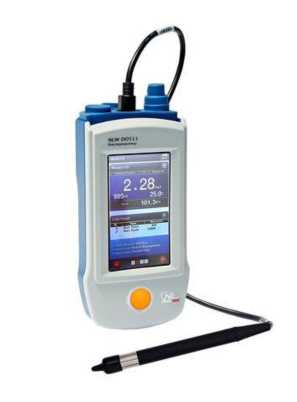

Рисунок 1а - Общий вид анализатора
модификации NLW-DO511

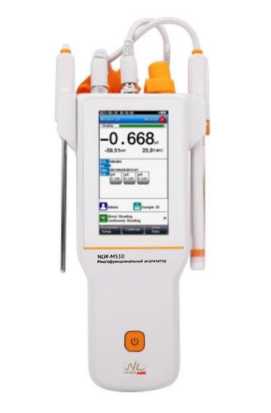

Рисунок 1б - Общий вид анализатора модификаций NLW-M510, NLW-M510-A, NLW-
PH510, NLW-I510, NLW-EC510, NLW-DO510

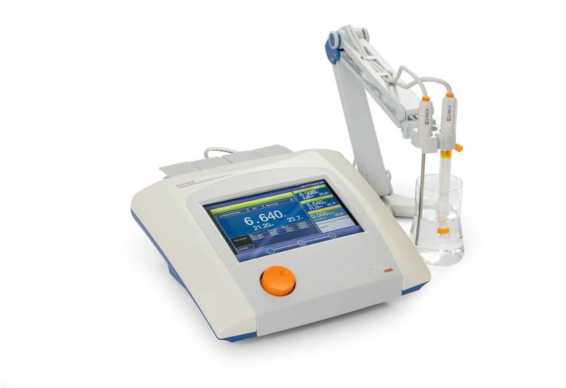

Рисунок 1в - Общий вид анализатора
модификаций NLW-I400, NLW-PH400,

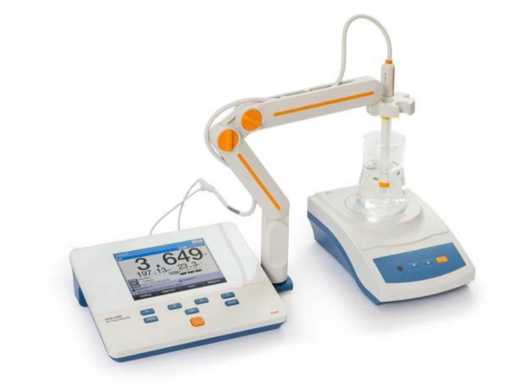

Рисунок 1г - Общий вид анализатора модификаций NLW-M600, NLW-PH600, NLW-I600,

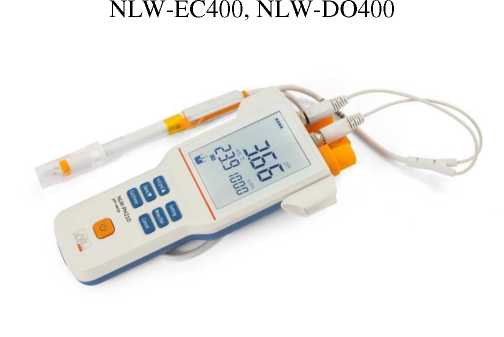

Рисунок 1д - Общий вид анализатора модифи
каций NLW-PH210, NLW-EC210, NLW-DO210

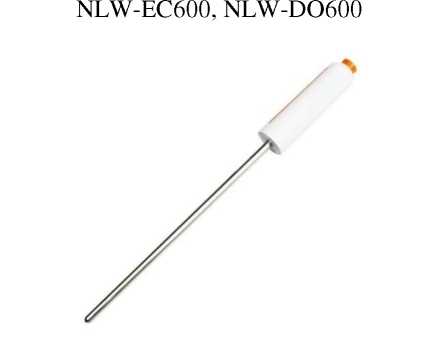

Рисунок 1е - Общий вид датчика температуры
Лист № 4
Рисунок 1и - Общий вид датчиков растворенного кислорода

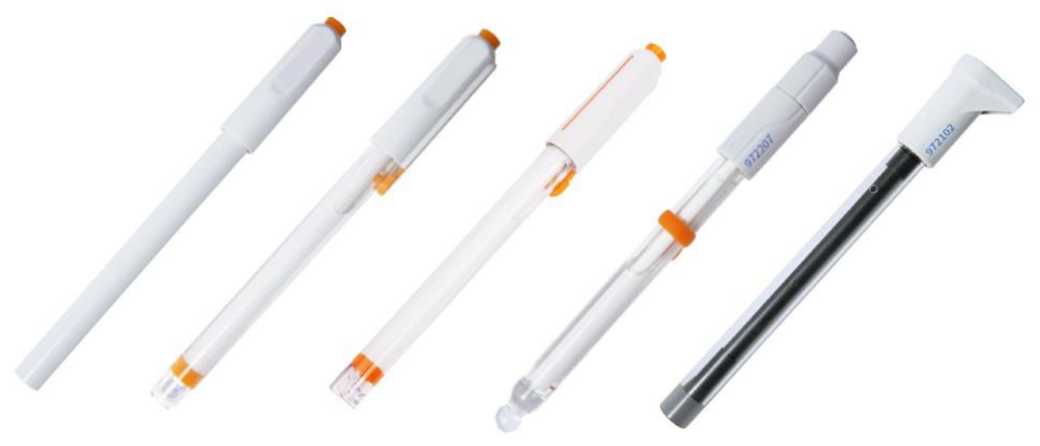

Рисунок 1к - Общий вид ионселективных электродов
АО «НеааПаб»
' 88643, Ленинградская область, Всеволожский район город Всеволожск, улица Заводская, дом 0, пом. 9
АНАЛИЗАТОР
Напряжение питания.
Дата изготовления:
Место нанесения знака утверждения типа
Место нанесения серийного номера анализатора
ЖИДКОСТИ NLW
Модификация NLW-M600 Серийный №; 651221CG23070001 ,
Потребляемая мощность

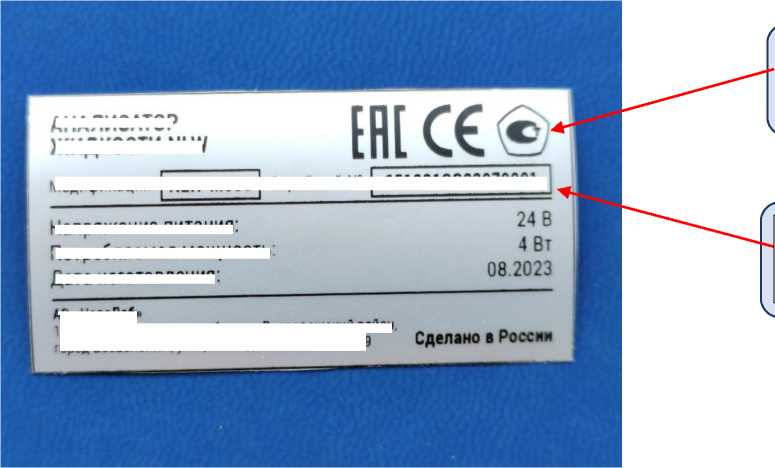

Рисунок 1л - Общий вид этикетки с указанием
места нанесения серийного номера
Таблица 5 - Комплектность анализатора_____________
Обозначение NLW
Количество
1 шт.
1 шт.
1 шт.
1 экз.
1 экз.
__________________Наименование_______________ Анализатор жидкости_____________________________
Сетевой адаптер (для настольных модификаций)______
Штатив для электродов (для настольных модификаций) Паспорт_______________________________________
Руководство пользователя
Поставляется по требованию заказчика из нижеперечисленных:
-
1) первичные преобразователи:
-
- комбинированные рН-электроды модификаций 962201, 962245, 962102, 962103, 962121, 962122, 962246, 962221, 962224, 962241, 962242, 962243, 962244, 962223, E-301F, E-301-QC, E-201F, E-201-C, E-201, E-201-L, E-201-Z, E-201-P, 65-1C;
-
- измерительные рН-электроды 231-01;
-
- электроды сравнения модификаций C(K2SO4)-1-X, 217-01, 217-01-Х, 232-01-Х, 232-01-Q9;
232-01,
-
- комбинированные ОВП-электроды модификаций 501, ORP-503;
972101,
972126,
-
- комбинированные ионселективные электроды модификаций PF-202-C, PF-202,
972102, 972103, 972104, 972121, 701, 972207, 972124, 972105, 972106, 972125, 972123, 972140, 972122;
-
- ионселективные электроды модификаций PF-2-01, PF-3-01, PCl-1-01, PBr-1-01, PI-1-01, PK-1-01, PСa-1-01, PСu-1-01, PPb-1-01, PBF4-1-01, PClO4-1-01, PNO3-1-01, PCN-1-01, PAg/S-1-01, PNH3-1-01, 972150;
-
2) Кондуктометрические датчики модификаций DJS-0.01VT, DJS-0.1VTG, DJS-1VG, DJS-1VTG, DJS-1VTC, DJS-1VC, DJS-10VTC, DJS-1-L, DJS-0,1-L, DJS-0,01-L;
-
3) Датчики растворенного кислорода модификаций DO-957-Q, DO-958-Q, DO-958-L, DO-968-HC;
-
4) Датчики температуры T-818-Q, T-818-L, T-818-A-6, T-818-B-6, T-820D;
-
5) дополнительные принадлежности и аксессуары
Таблица 3 -
|
Наименование характеристики |
Значение |
|
Диапазон показаний рН: Настольные модификации: - NLW-I400, NLW-РН400, NLW-M600, NLW-PH600, NLW-I600 |
от -2 до 20 |
|
Портативные модификации: - NLW-РН210 |
от -2 до 18 |
|
- NLW-M510, NLW-M510-A, NLW-PH510, NLW-I510 |
от -2 до 20 |
|
Диапазон измерений рН: Настольные модификации: - NLW-I400, NLW-РН400, NLW-M600, NLW-PH600, NLW-I600 |
от 0 до 14 |
|
Портативные модификации: - NLW-РН210, NLW-M510, NLW-M510-A, NLW-PH510, NLW-I510 |
от 0 до 14 |
|
Пределы допускаемой абсолютной погрешности измерений рН: Настольные модификации: - NLW-M600, NLW-PH600, NLW-I600 |
±0,02 |
|
- NLW-I400, NLW-РН400 |
±0,03 |
|
Портативные модификации: - NLW-РН210 |
±0,1 |
|
- NLW-M510, NLW-M510-A, NLW-PH510, NLW-I510 |
±0,03 |
|
Диапазон показаний ОВП, мВ: Настольные модификации: - NLW-I400, NLW-РН400, NLW-M600, NLW-PH600, NLW-I600 |
от -2000 до +2000 |
|
Портативные модификации: - NLW-РН210, NLW-M510, NLW-M510-A, NLW-PH510, NLW-I51 |
от -2000 до +2000 |
|
Диапазон измерений ОВП, мВ (для всех модификаций) |
от -133 до +1236 |
|
Пределы допускаемой абсолютной погрешности измерений ОВП (для всех модификаций), мВ |
±6 |
|
Наименование характеристики |
Значение |
|
Диапазон показаний температуры, °С: Настольные модификации:
|
от -10 до +135 от -5 до +130 от -5 до +110 от -10 до +135 от 0 до +50 |
|
Диапазон измерений температуры, °С
|
от 0 до +50 от 0 до +95 |
|
Пределы допускаемой абсолютной погрешности измерений температуры (для всех модификаций), °С |
±0,5 |
|
Диапазон показаний УЭП, См/м Настольные модификации:
Портативные модификации:
|
от 0 до 300 от 0 до 100 от 0 до 300 от 0 до 20 |
|
Диапазон измерений УЭП, См/м: Настольные модификации:
|
от 1 •Ю-6 до 1 •Ю-4 от 5^10-6 до 0,02 от 2^10-4 до 2 от 0,2 до 20 от 1 •Ю-6 до 1 •Ю-4 от 5^10-6 до 0,02 от 2^10-4 до 2 от 0,2 до 20 |
|
Портативные модификации:
|
от 1 •Ю-6 до 1 •Ю-4 от 5^10-6 до 0,02 от 2^10-4 до 2 от 0,2 до 20 |
|
Пределы допускаемой относительной погрешности измерений УЭП (для всех модификаций), % |
±2 |
|
Диапазон показаний общего солесодержания (условно по NaCl), мг/дм3: |
Наименование характеристики
Значение
Настольные модификации:
-
- NLW-EC400, NLW-M600, NLW-EC600
Портативные модификации:
-
- NLW-M510, NLW-M510-A, NLW-EC510
-
- NLW-EC210_____________________________________________
Диапазон измерений общего солесодержания (условно по NaCl), мг/дм3:
Настольные модификации:
-
- NLW-EC400, NLW-M600, NLW-EC600, стоянной ячейки датчика 0,01
-
- NLW-EC400, NLW-M600, NLW-EC600, стоянной ячейки датчика 0,1
-
- NLW-EC400, NLW-M600, NLW-EC600, стоянной ячейки датчика 1
-
- NLW-EC400, NLW-M600, NLW-EC600, стоянной ячейки датчика 10 Портативные модификации:
-
- NLW-EC210, NLW-M510, NLW-M510-A, NLW-EC510, значение постоянной ячейки датчика 0,01
-
- NLW-EC210, NLW-M510, NLW-M510-A, NLW-EC510, значение постоянной ячейки датчика 0,1
-
- NLW-EC210, NLW-M510, NLW-M510-A, NLW-EC510, значение постоянной ячейки датчика 1
-
- NLW-EC210, NLW-M510, NLW-M510-A, NLW-EC510, значение постоянной ячейки датчика 10
номинальное
номинальное
номинальное
номинальное
значение
значение
значение
значение
по-
по-
по-
по-
номинальное
номинальное
номинальное
номинальное
Пределы допускаемой приведенной (к верхней границе диапазона) погрешности измерений общего солесодержания (условно по NaCl) (для всех модификаций), %_______________________________________
Диапазон измерений массовой концентрации ионов* (для всех модификаций), г/дм3_____________________________________________________
Пределы допускаемой относительной погрешности измерений массовой концентрации ионов (для всех модификаций), %
Диапазон показаний массовой концентрации растворенного кислорода, мг/дм3:
Настольные модификации:
-
- NLW-M600, NLW-DO600, NLW-DO400
Портативные модификации:
-
- NLW-DO511, NLW-DO210
_ Диапазон измерений массовой концентрации растворенного кислорода (для всех модификаций), мг/дм3_________________________________
Пределы допускаемой относительной погрешности измерений массовой концентрации растворенного кислорода (для всех модификаций), %
от 0 до 1^106
от 0 до 1^106 от 0 до 3^105
от 0,01 до 0,49
от 0,03 до 98
от 0,98 до 9,8^103
от 980 до 9,8^104
от 0,01 до 0,49
от 0,03 до 98
от 0,98 до 9,8^103
от 980 до 9,8^104
±0,5
от 0,001 до 1
±5
от 0 до 99,99
от 0 до 20 от 0 до 99,99
от 0,01 до 20
±2
|
Наименование характеристики |
Значение |
|
Условия окружающей среды (нормальные условия):
|
20±5 от 30 до 80 от 84 до 106 от +5 до +35 |
|
* Ионы из нижеперечисленных: кальций (Са2+), калий (К+), натрий (Na+), фтор (F-), аммоний (NH+4), свинец (Pb2+), серебро (Ag+), сульфиды (S2-), иодиды (I-), медь (Cu+), бром (Br-), хлориды (Cl-), нитраты (NO-3) | |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры вторичного преобразователя, мм, не более: - для настольных модификаций NLW-M600, NLW-PH600, NLW-I600, NLW-EC600, NLW-DO600 | |
|
- длина |
280 |
|
- ширина |
280 |
|
- высота |
130 |
|
- для настольных модификаций NLW-I400, NLW-PH400, NLW-EC400, NLW-DO400 | |
|
- длина |
242 |
|
- ширина |
195 |
|
- высота |
68 |
|
- для портативной модификации NLW-DO511 | |
|
- длина |
201 |
|
- ширина |
96 |
|
- высота |
55 |
|
- для портативных модификаций NLW-M510, NLW-M510-A, NLW- PH510, NLW-I510, NLW-EC510, NLW-DO510 | |
|
- длина |
255 |
|
- ширина |
90 |
|
- высота |
40 |
|
- для портативных модификаций NLW-PH210, NLW-EC210, NLW-DO210 | |
|
- длина |
225 |
|
- ширина |
80 |
|
- высота |
35 |
|
Масса вторичного преобразователя, кг, не более: - для настольных модификаций NLW-M600, NLW-PH600, NLW-I600, NLW-EC600, NLW-DO600 |
2,5 |
|
- для настольных модификаций NLW-I400, NLW-PH400, NLW-EC400, NLW-DO400 |
0,95 |
|
0,30 |
|
PH510, NLW-I510, NLW-EC510, NLW-DO510 |
0,50 |
|
- для портативных модификаций NLW-PH210, NLW-EC210, NLW-DO210 |
0,40 |
|
Наименование характеристики |
Значение |
|

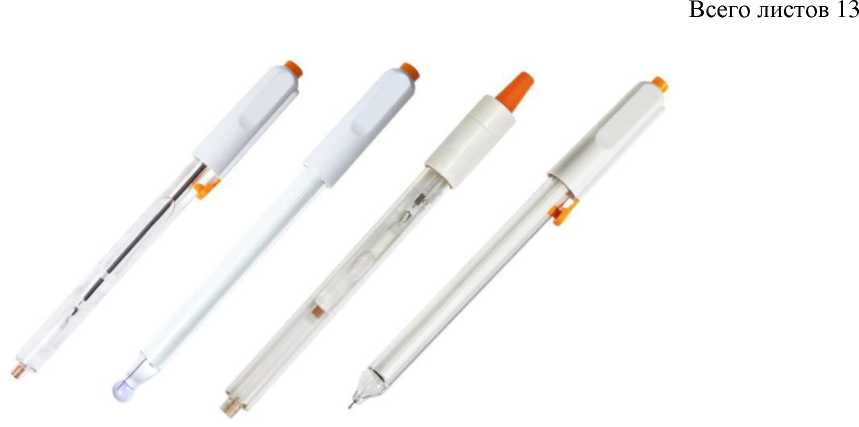

Габаритные размеры первичных преобразователей (датчи- ков/электродов), мм, не более - длина |
260 |
|
- диаметр |
18 |
|
Масса первичных преобразователей (датчиков/электродов), кг, не более |
0,2 |
|
Параметры электрического питания для настольных модификаций: - напряжение переменного тока, В |
220±22 |
|
- частота переменного тока, Гц |
50±1 |
|
Параметры электрического питания для портативных модификаций: - напряжение постоянного тока (при питании от литий-ионного аккумулятора), В |
5 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от +5 до +45 |
|
- относительная влажность, % |
от 30 до 80 |
|
- атмосферное давление, кПа |
от 84 до 106,0 |
|
- температура анализируемой среды, °С - для всех модификаций |
от +5 до +35 |
|
Вероятность безотказной работы за 1000 ч, не менее |
0,95 |
|
Средний срок службы, лет |
5 |
|
Средняя наработка на отказ, ч, не менее |
20500 |
