Номер по Госреестру СИ: 92478-24
92478-24 Резервуары горизонтальные стальные цилиндрические
(РГС-20)
Назначение средства измерений:
Резервуары горизонтальные стальные цилиндрические РГС-20 (далее - резервуары) предназначены для измерения объёма нефти при приёме, хранении и отпуске.
Внешний вид.
Резервуары горизонтальные стальные цилиндрические
Рисунок № 1
Внешний вид.
Резервуары горизонтальные стальные цилиндрические
Рисунок № 2
Внешний вид.
Резервуары горизонтальные стальные цилиндрические
Рисунок № 3
Внешний вид.
Резервуары горизонтальные стальные цилиндрические
Рисунок № 4
Общие сведения
Дата публикации - 01.07.2024
Срок свидетельства -
Номер записи - 194325
ID в реестре СИ - 1417328
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
нет модификации,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Транснефть - Балтика" (ООО "Транснефть - Балтика")
Страна - РОССИЯ
Населенный пункт - г. СанктПетербург
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет содержит один интерактивный график (круговую диаграмму) и таблицу. График имеет возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией фильтра данных и сортировки по любой из колонок, информация приведена в целых чисел и процентах.
В зависимости от выбранного года в отчете выводится информация по кол-ву типов СИ, утержденных в этом году и межповерным интервалам (МПИ), присвоенным этим СИ. По каждому из МПИ приводится статистика по кол-ву типов СИ и кол-ву поверок за все время существования ФГИС АРШИН.
Бесплатный
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1559 от 2024.06.28 ПРИКАЗ_Об утверждении типов средств измерений (14)
Наличие аналогов СИ: Резервуары горизонтальные стальные цилиндрические (РГС-20)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Транснефть - Балтика" (ООО "Транснефть - Балтика")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
80035-20 |
Система автоматизированная информационноизмерительная коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Транснефть" в части ООО "Транснефть - Балтика" по ЛПДС Ярославль, Общество с ограниченной ответственностью "Транснефть - Балтика" (ООО "Транснефть - Балтика") (РОССИЯ г. СанктПетербург) |
ОТ МП |
4 года |
|
88075-23 |
Резервуар вертикальный стальной цилиндрический, РВС-10000 Общество с ограниченной ответственностью "Транснефть - Балтика" (ООО "Транснефть - Балтика") (РОССИЯ г. СанктПетербург) |
ОТ МП |
5 лет |
|
88160-23 |
Резервуар вертикальный стальной цилиндрический с понтоном, РВСП-20000 Общество с ограниченной ответственностью "Транснефть - Балтика" (ООО "Транснефть - Балтика") (РОССИЯ г. СанктПетербург) |
ОТ МП |
5 лет |
|
92478-24 |
Резервуары горизонтальные стальные цилиндрические, РГС-20 Общество с ограниченной ответственностью "Транснефть - Балтика" (ООО "Транснефть - Балтика") (РОССИЯ г. СанктПетербург) |
ОТ МП |
5 лет |
|
94346-25 |
Резервуар стальной вертикальный цилиндрический, РВСПК-50000 Общество с ограниченной ответственностью "Транснефть - Балтика" (ООО "Транснефть - Балтика") (РОССИЯ г. СанктПетербург) |
ОТ МП |
5 лет |
|
94887-25 |
Резервуар стальной вертикальный цилиндрический, РВСП-50000 Общество с ограниченной ответственностью "Транснефть - Балтика" (ООО "Транснефть - Балтика") (РОССИЯ г. СанктПетербург) |
ОТ МП |
5 лет |
В отчете "V_15" представлена аналитика распределения поверок по странам производства, как за все время существования БД ФГИС АРШИН, так и за последние несколько лет.
Отчет содержит три графика и таблицу. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Таблица обладает функциями поиска и сортировки по любой из колонок.
В разделе "Общая статистика" отчета представлены усредненные данные по странам производства:
- число стран, чьи СИ занесены в ФГИС АРШИН
- общее количество производителей по всем странам
- суммарное количество поверок по всем производителям
- количество типов СИ, зарегистрированных в ФГИС АРШИН
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации. В таблице имеются следующие поля:
- наименование производителя
- страна производства
- кол-во поверок СИ указанного производителя
Бесплатный
Кто поверяет Резервуары горизонтальные стальные цилиндрические (РГС-20)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ЯРОСЛАВСКИЙ ЦСМ" (RA.RU.311391) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Резервуары горизонтальные стальные цилиндрические (РГС-20)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Ярославский ЦСМ Ярославская область |
33431 | 33431 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийФР.1.29.2021.40082 «Государственная система обеспечения единства измерений. Масса нефти. Методика измерений косвенным методом статических измерений в горизонтальных резервуарах».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости».
ПравообладательБалтика»
Общество с ограниченной ответственностью «Транснефть (ООО «Транснефть - Балтика») ИНН 4704041900
Юридический адрес: 195009, г. Санкт-Петербург, Арсенальная наб., д. 11, лит. А
Испытательный центр
Акционерное общество «Транснефть - Автоматизация и Метрология» (АО «Транснефть - Автоматизация и Метрология»)ИНН 7723107453
Адрес: 123112, г. Москва, Пресненская наб., д. 4, стр. 2
Телефон: +7 (495) 950-87-00
E-mail: TAM@transneft.ru
Принцип действия резервуаров основан на заполнении их нефтью до определённого уровня, соответствующего заданному значению объёма.
Резервуары представляют собой стальную горизонтальную конструкцию, состоящую из цилиндрической стенки и днища сферической формы.
Заполнение и выдача продукта осуществляется через приёмо-раздаточные устройства.
Резервуары с заводскими номерами 392-1 и 392-2 расположены по адресу: 150521, Ярославская область, Ярославский район, д. Бегоулево, ул. Балтийская, земельный участок 8, ЛПДС «Ярославль».
Заводские номера нанесены типографским способом в виде цифрового кода на маркировочную табличку, расположенную на горловине.
Пломбирование резервуаров не предусмотрено.
Нанесение знака поверки на резервуары не предусмотрено.

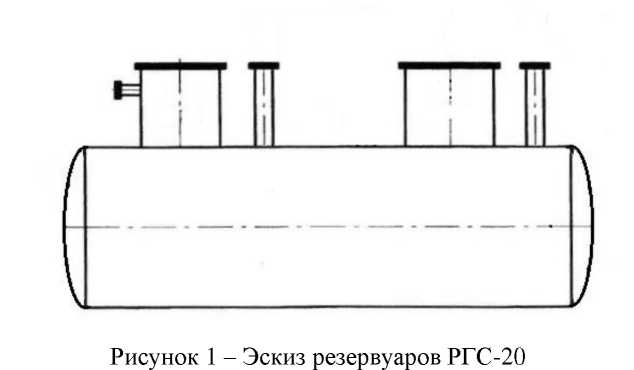

Эскиз резервуаров представлен на рисунке 1.
представлены на

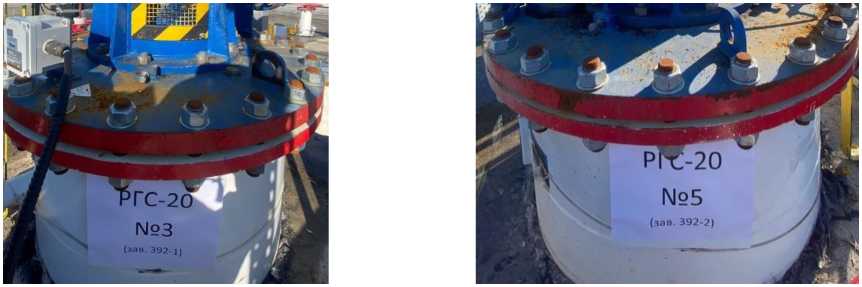

Фотографии мест нанесения заводских номеров резервуаров рисунке 2.
Рисунок 2 - Фотографии мест нанесения заводских номеров резервуаров РГС-20

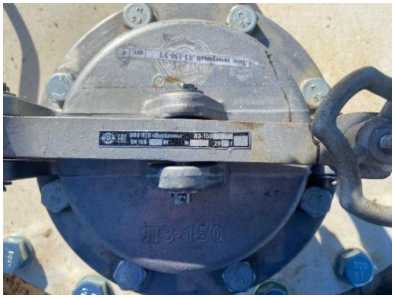

Фотографии замерных люков резервуаров представлены на рисунке 3.
Рисунок 3 - Фотографии замерных люков резервуаров РГС-20
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, м3 |
20 |
|
Пределы допускаемой относительной погрешности определения вместимости резервуара (объёмный метод), % |
± 0,25 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации:
|
от -40 до +50 от 84,0 до 106,7 |
|
Средний срок службы, лет, не менее |
30 |
