Номер по Госреестру СИ: 88160-23
88160-23 Резервуар вертикальный стальной цилиндрический с понтоном
(РВСП-20000)
Назначение средства измерений:
Резервуар вертикальный стальной цилиндрический с понтоном РВСП-20000 (далее -резервуар) предназначен для измерения объёма нефти при приёме, хранении и отпуске.

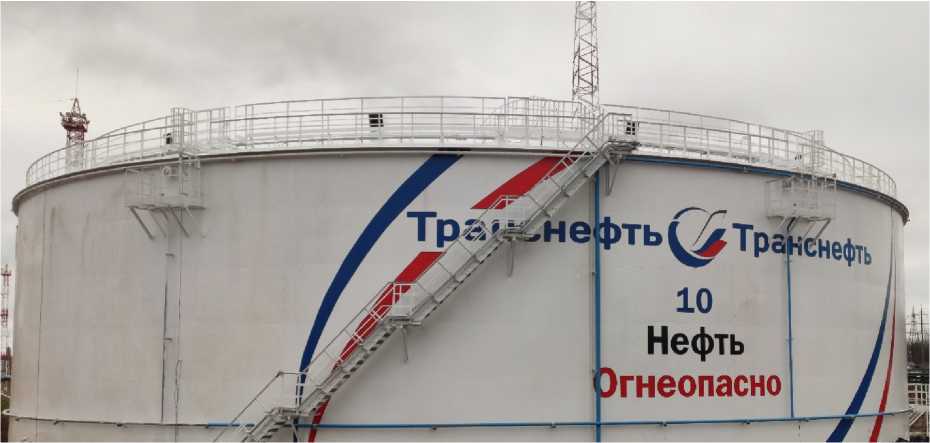

Внешний вид.
Резервуар вертикальный стальной цилиндрический с понтоном
Рисунок № 1
Общие сведения
Дата публикации - 10.02.2023
Срок свидетельства -
Номер записи - 190165
ID в реестре СИ - 1405678
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
РВСП-20000,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Транснефть - Балтика" (ООО "Транснефть - Балтика")
Страна - РОССИЯ
Населенный пункт - г. СанктПетербург
Уведомление о начале осуществления предпринимательской деятельности - Да
Простой и информативный отчёт, охватывающий все организации, аккредитованные на право поверки. В качестве исходной информации используются данные ФГИС АРЩИН за выбранный период в годах.
В отчете представлены данные по количеству поверок средств измерений, проводимых аккредитованными организациями на территории РФ.
Отчёт состоит из четырех круговых диаграмм и свободной таблицы. Диаграммы имеют возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией поиска и сортировки по любой из колонок.
Сводная таблица имеет более 4000 строк, при этом, реальное количество аккредитованных организаций не превышает 2 тысяч. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда.
В таблице по каждой из организаций за выбранный временной интервал представлена следующая информация:
- Полное наименование организации
- Количество поверок
- Количество первичных поверок
- Количество периодических поверок
- Количество извещений о непригодности в шт.
- Количество извещений о непригодности в %
- Поверок за год (последние 365 дней)
- Среднее кол-во поверок в день за последний год (в году 365 дней)
- Среднее кол-во поверок в день за последний год (только рабочие дни при 5-ти дневке - 248 р.д.)
Круговые диаграммы демонстрирую доли поверок (всех поверок, периодических поверок, первичных поверок и извещений о непригодности) за выбранный временной интервал для самых "больших" организаций.
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1826 дн.
Приказы РСТ, где упоминается данный тип СИ
№255 от 2023.02.06 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Резервуар вертикальный стальной цилиндрический с понтоном (РВСП-20000)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Транснефть - Балтика" (ООО "Транснефть - Балтика")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
80035-20 |
Система автоматизированная информационноизмерительная коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Транснефть" в части ООО "Транснефть - Балтика" по ЛПДС Ярославль, Общество с ограниченной ответственностью "Транснефть - Балтика" (ООО "Транснефть - Балтика") (РОССИЯ г. СанктПетербург) |
ОТ МП |
4 года |
|
88075-23 |
Резервуар вертикальный стальной цилиндрический, РВС-10000 Общество с ограниченной ответственностью "Транснефть - Балтика" (ООО "Транснефть - Балтика") (РОССИЯ г. СанктПетербург) |
ОТ МП |
5 лет |
|
88160-23 |
Резервуар вертикальный стальной цилиндрический с понтоном, РВСП-20000 Общество с ограниченной ответственностью "Транснефть - Балтика" (ООО "Транснефть - Балтика") (РОССИЯ г. СанктПетербург) |
ОТ МП |
5 лет |
|
92478-24 |
Резервуары горизонтальные стальные цилиндрические, РГС-20 Общество с ограниченной ответственностью "Транснефть - Балтика" (ООО "Транснефть - Балтика") (РОССИЯ г. СанктПетербург) |
ОТ МП |
5 лет |
|
94346-25 |
Резервуар стальной вертикальный цилиндрический, РВСПК-50000 Общество с ограниченной ответственностью "Транснефть - Балтика" (ООО "Транснефть - Балтика") (РОССИЯ г. СанктПетербург) |
ОТ МП |
5 лет |
|
94887-25 |
Резервуар стальной вертикальный цилиндрический, РВСП-50000 Общество с ограниченной ответственностью "Транснефть - Балтика" (ООО "Транснефть - Балтика") (РОССИЯ г. СанктПетербург) |
ОТ МП |
5 лет |
Простой и наглядный отчет, дающий представление о специализации организации-поверителя и ее измерительных возможностях. Отчет строится по данным о поверках, переданных в ФГИС АРШИН за период начиная с 2010 года и состоит из таблицы с функцией поиска и сортировки по любой из колонок и круговой диаграммы, визуализирующей данные, представленные в таблице.
Для старта работы с отчетом достаточно указать интересующий для анализа временной интервал (от 2010 до н.в.) и выбрать организацию-поверителя из выпадающего списка.
Таблица может вклчать до нескольких десятков тысяч строк (для больших ЦСМ).
Таблица включает данные о наименовании и типе СИ (с ссылкой на гос. реестр) по которым проводились поверки, количество выполненных поверок и наименование предприятия-изготовителя средства измерений.
В таблице по каждой из организаций за выбранный временной интервал представлена следующая информация:
Кто поверяет Резервуар вертикальный стальной цилиндрический с понтоном (РВСП-20000)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ЯРОСЛАВСКИЙ ЦСМ" (RA.RU.311391) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Резервуар вертикальный стальной цилиндрический с понтоном (РВСП-20000)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Ярославский ЦСМ Ярославская область |
28121 | 28121 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийФР.1.29.2021.40082 «Государственная система обеспечения единства измерений. Масса нефти. Методика измерений косвенным методом статических измерений в вертикальных резервуарах».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости».
ПравообладательОбщество с ограниченной ответственностью «Транснефть - Балтика» (ООО «Транснефть - Балтика»)
ИНН 4704041900
Адрес: 195009, г. Санкт-Петербург, Арсенальная наб., д. 11, лит. А
Тел.: (812) 380-62-25
Испытательный центр
Акционерное общество «Транснефть - Метрология» (АО «Транснефть - Метрология») ИНН: 7723107453Адрес: 123112, г. Москва, Пресненская наб., д. 4, стр. 2 Телефон: +7 (495) 950-87-00
E-mail: cmo@cmo.transneft.ru
Принцип действия резервуара основан на заполнении его нефтью до определённого уровня, соответствующего объёму согласно градуировочной таблице.
Резервуар представляет собой вертикальную стальную конструкцию номинальной вместимостью 20000 м3, состоящую из цилиндрической стенки, днища, понтона и крышки.
Резервуар с заводским № 10 расположен на территории ООО «Транснефть - Балтика» по адресу: 150521, Россия, Ярославская область, Ярославский район, п/о Щедрино.
Заводской номер нанесён методом аэрографии непосредственно на резервуар РВСП-20000 в виде цифрового кода.
Пломбирование резервуара не предусмотрено.
Знак поверки наносится на свидетельство о поверке резервуара.
Общий вид резервуара представлен на рисунке 1.
Рисунок 1 - Общий вид резервуара
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, м3 |
20000 |
|
Пределы допускаемой относительной погрешности определения вместимости резервуара (геометрический метод), % |
± 0,1 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации:
|
от -50 до +50 от 84,0 до 106,7 |
|
Средний срок службы, лет, не менее |
20 |
