Номер по Госреестру СИ: 92433-24
92433-24 Комплексы испытательные
(ИК-02-СНЧ)
Назначение средства измерений:
Комплексы испытательные ИК-02-СНЧ (далее - комплексы) предназначены для воспроизведений и измерений напряжения постоянного тока, измерений силы постоянного тока, а также для генерирования и индикации напряжения косинусно-прямоугольной формы сверхнизкой частоты при испытаниях силовых кабелей, выключателей, трансформаторов, двигателей, изоляторов, высоковольтных вводов и т.п.
Внешний вид.
Комплексы испытательные
Рисунок № 1
Внешний вид.
Комплексы испытательные
Рисунок № 2
Внешний вид.
Комплексы испытательные
Рисунок № 3
Внешний вид.
Комплексы испытательные
Рисунок № 4
Внешний вид.
Комплексы испытательные
Рисунок № 5
Внешний вид.
Комплексы испытательные
Рисунок № 6
Общие сведения
Дата публикации - 24.06.2024
Срок свидетельства - 21.06.2029
Номер записи - 194279
ID в реестре СИ - 1417177
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ИК-02-СНЧ-В-62,
Производитель
Изготовитель - Закрытое Акционерное Общество "Обнинская Энерготехнологическая Компания" (ЗАО "ОбнинскЭнергоТех")
Страна - РОССИЯ
Населенный пункт - Калужская область, г. Обнинск
Уведомление о начале осуществления предпринимательской деятельности -
Ростов-на-Дону - административный центр Ростовской области и Южного федерального округа России. Город расположен на юго-востоке Восточно-Европейской равнины, на берегах реки Дон, в 46 км от ее впадения в Азовское море. Площадь города составляет 348,5 кв. км, расстояние до Москвы - 1076 км.
Площадь города 348,5 кв. км, население 1 137,7 тыс. человек. Географически город включает 8 районов (Ворошиловский, Железнодорожный, Кировский, Ленинский, Октябрьский, Первомайский, Пролетарский и Советский).
Позиционирование как столицы Юга России и локализация в городе промышленных предприятий и структур южнороссийского масштаба (штаб Северо-Кавказского военного округа, управление Северо-Кавказской железной дороги и т.д.) вызывает дополнительную концентрацию рабочих мест в Ростове-на-Дону, обеспечивает повышенный уровень экономической активности и инвестиционной привлекательности.
В городе насчитывается более 92 тысяч хозяйствующих субъектов. Промышленность представлена такими крупными предприятиями, как: ПАО "Роствертол", ООО "Комбайновый завод "Ростсельмаш", ФГУП "Ростовский-на-Дону научно-исследовательский институт радиосвязи", ООО "ГРУППА АГРОКОМ", Ростовский-на-Дону электровозоремонтный завод - филиал ОАО "Желдорреммаш", ЗАО "Эмпилс" и др.
Отчет "Анализ рынка поверки в Ростове-на-Дону" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Ростов-на-Дону.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2024
МПИ по поверкам - 729 дн.
Приказы РСТ, где упоминается данный тип СИ
№1479 от 2024.06.21 ПРИКАЗ_Об утверждении типов средств измерений (14)
Наличие аналогов СИ: Комплексы испытательные (ИК-02-СНЧ)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Закрытое Акционерное Общество "Обнинская Энерготехнологическая Компания" (ЗАО "ОбнинскЭнергоТех")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
89083-23 22.05.2028 |
Устройства высоковольтные прожигающие, ВПУ-60 Закрытое Акционерное Общество "Обнинская Энерготехнологическая Компания" (ЗАО "ОбнинскЭнергоТех") (РОССИЯ Калужская область, г. Обнинск) |
ОТ МП |
2 года |
|
92433-24 21.06.2029 |
Комплексы испытательные, ИК-02-СНЧ Закрытое Акционерное Общество "Обнинская Энерготехнологическая Компания" (ЗАО "ОбнинскЭнергоТех") (РОССИЯ Калужская область, г. Обнинск) |
ОТ МП |
2 года |
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке счетчиков электрической энергии. По каждому эталону приведена статистика поверок СИ по годам. В качестве эталона могут выступать ГЭТ, эталоны единиц величин или СИ, используемые в качестве эталонов.
Кто поверяет Комплексы испытательные (ИК-02-СНЧ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 1 | 1 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 1 | 1 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Комплексы испытательные (ИК-02-СНЧ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
8820 | 8820 |
Программное обеспечение
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Плата 0190 SENJA V1 | |
|
Идентификационные данные ПО |
senja.bin |
|
Версия ПО |
не ниже 2.4.2 |
|
Цифровой идентификатор ПО |
- |
|
Плата 0137 MAR V1 | |
|
Идентификационные данные ПО |
mar cn4.bin |
|
Версия ПО |
не ниже 2.4.2 |
|
Цифровой идентификатор ПО |
- |
|
Плата 0190 ENCH V2 | |
|
Идентификационные данные ПО |
ench.bin |
|
Версия ПО |
не ниже 2.4.2 |
|
Цифровой идентификатор ПО |
- |
|
Плата 0192 UPC V2 * | |
|
Идентификационные данные ПО |
ucp cn4.bin |
|
Версия ПО |
не ниже 2.4.2 |
|
Цифровой идентификатор ПО |
- |
|
* Примечание: плата 0192 UPC V2 входит в состав только модификации ИК-02-СНЧ-А-62 | |
Знак утверждения типа
Знак утверждения типананосится на информационную табличку и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 7 «Использование по назначению» документа Э.НЛ.0198 РЭ «Комплексы испытательные ИК-02-СНЧ. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Э.НЛ.0198 ТУ «Комплексы испытательные ИК-02-СНЧ. Технические условия».
ПравообладательЗакрытое Акционерное Общество «Обнинская Энерготехнологическая Компания» (ЗАО «ОбнинскЭнергоТех»)
ИНН 4025056387
Юридический адрес: 249038, Калужская обл., г. Обнинск, ул. Любого, д. 5 Телефон: +7 (484) 397-94-51
E-mail: mail@oetc.ru
Изготовитель
Закрытое Акционерное Общество «Обнинская Энерготехнологическая Компания» (ЗАО «ОбнинскЭнергоТех»)ИНН 4025056387
Юридический адрес: 249038, Калужская обл., г. Обнинск, ул. Любого, д. 5
Адрес места осуществления деятельности: 249032, Калужская обл., г. Обнинск, ул. Красных Зорь, д. 34
Телефон: +7 (484) 397-94-51
E-mail: mail@oetc.ru
Испытательный центр
Общество с ограниченной ответственностью «ЛЕММА» (ООО «ЛЕММА»)Адрес: 620102, Свердловская обл., г. Екатеринбург, ул. Ясная, д. 28, кв. 23 Телефон: +7 (343) 372-00-57
Web-сайт: www.lemma-ekb.ru
E-mail: lemma-ekb@mail.ru
Правообладатель
Закрытое Акционерное Общество «Обнинская Энерготехнологическая Компания» (ЗАО «ОбнинскЭнергоТех»)ИНН 4025056387
Юридический адрес: 249038, Калужская обл., г. Обнинск, ул. Любого, д. 5 Телефон: +7 (484) 397-94-51
E-mail: mail@oetc.ru
Принцип действия комплексов основан на преобразовании напряжения переменного тока 220 В от сети питания в напряжение постоянного тока отрицательной или положительной полярности, а также в напряжение косинусно-прямоугольной формы сверхнизкой частоты в диапазоне напряжений от 3 до 62 кВ.
Комплексы состоят из двух блоков:
- блока высоковольтного БВВ-62;
- блока силового БСА-01 или БС-01 в зависимости от модификации.
Блоки между собой соединяются кабелями.
Комплексы изготавливаются в следующих модификациях ИК-02-СНЧ-В-62 - для стационарной установки в передвижные электротехнические лаборатории и ИК-02-СНЧ-А-62 -для автономного использования в виде переносного варианта.
Блок высоковольтный БВВ-62 (далее - блок БВВ-62) конструктивно выполнен в прямоугольном металлическом корпусе. На боковых стенках корпуса блока БВВ-62 имеются ручки, предназначенные для его переноски, и размещены жалюзи для вентиляции. На задней стенке блока БВВ-62 расположены разъемы для подключения блока силового, болт заземления, вывод воспроизводимого напряжения и органы индикации режимов работы. На передней стенке блока БВВ-62 указано его название и товарный знак изготовителя. Блоки БВВ-62 разных комплексов являются взаимозаменяемыми и не требуют специальной подготовки.
Блок силовой БСА-01 (для модификации ИК-02-СНЧ-А-62) помещен в защитный пластиковый кейс с ручками на боковых стенках. Все органы управления и индикации размещены на передней панели, а разъемы для подключения - на задней. В транспортном положении передняя и задняя панели закрываются пластиковыми крышками кейса для защиты.
Блок силовой БС-01 (для модификации ИК-02-СНЧ-В-62) помещен в прямоугольный металлический корпус с ручками на передней панели, и предназначен для стационарной установки в передвижную электротехническую лабораторию. Блок силовой БС-01 конструктивно отличается от блока силового БСА-01, корпусом и отсутствием органов управления и индикации. Функции управления и индикация вынесены на центральный блок управление ЦБУ электротехнической лаборатории. Связь между БС-01 и ЦБУ осуществляется по оптоволоконному каналу связи.
На передней панели БС-01 размещены тумблер включения электрического питания, разъем USB, название блока и товарный знак предприятия, а на задней панели разъемы для подключения к блоку БВВ-62 и болт заземления.
Комплексы являются регулируемыми высоковольтными источниками напряжения с ограничением тока короткого замыкания и встроенными измерителями напряжения и силы тока.
Измерение напряжения производится с помощью встроенного в блок высоковольтный емкостно-омического делителя напряжения. Измерение силы тока производится с помощью датчика тока, расположенного в блоке высоковольтном.
На задней панели блока высоковольтного и задней панели блока силового имеются таблички с названием блока и техническими данными, на которых напечатан заводской номер типографским способом виде цифровых обозначений, однозначно идентифицирующих каждый экземпляр.
Нанесение знака поверки на комплексы не предусмотрено.
Комплексы пломбируются от несанкционированного доступа нанесением наклеек и пломбировочных чашек. Пломбировочные чашки устанавливаются на блок силовой под средний винт в верхнем ряду на задней панели со стороны разъемов, под винт справа в нижнем ряду на передней панели, на блок высоковольтный под винт на верхней крышке с права относительно передней панели и под средний винт в нижнем ряду планки с разъемами на задней стенке.
Пломбировочная лента устанавливается только на блок силовой БС-01 с внутренней стороны между передней панелью и верхней крышкой.
Общий вид средства измерений, места нанесения заводского номера (А), обозначение мест пломбировки от несанкционированного доступа (Б) и обозначения места нанесения знака утверждения типа (В) приведено на рисунках с 1 по 4.

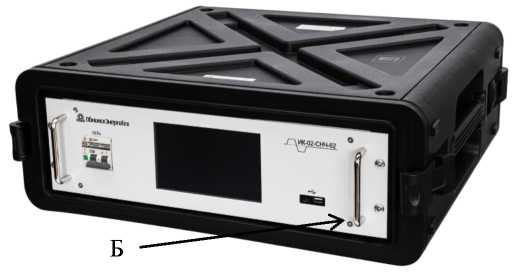

Рисунок 1 - Общий вид модификации ИК-02-СНЧ-А-62
А и В
А

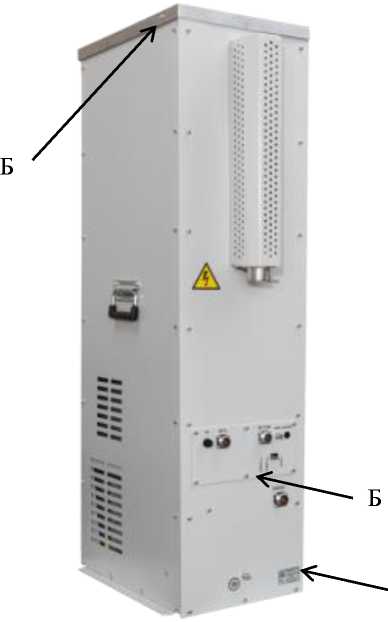

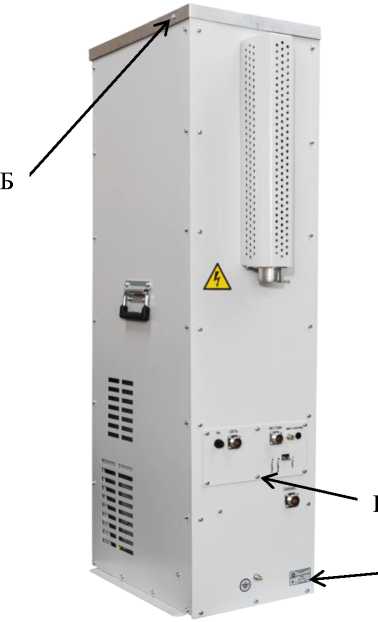

Рисунок 2 - Блок силовой БСА-01 (вид сзади)
На рисунках 1 и 2 на блоке БСА-01 защитные транспортировочные крышки передней и задней панели не показаны.

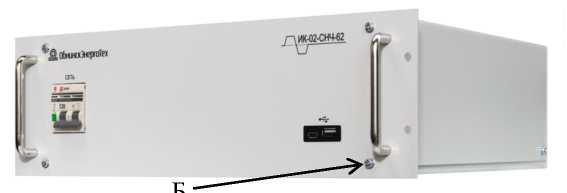

Рисунок 3 - Общий вид модификации ИК-02-СНЧ-В-62
А и В

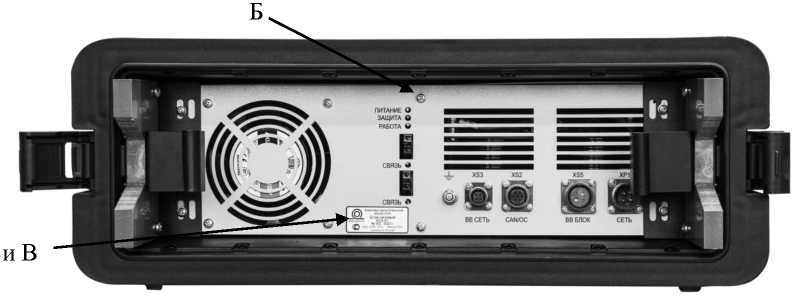

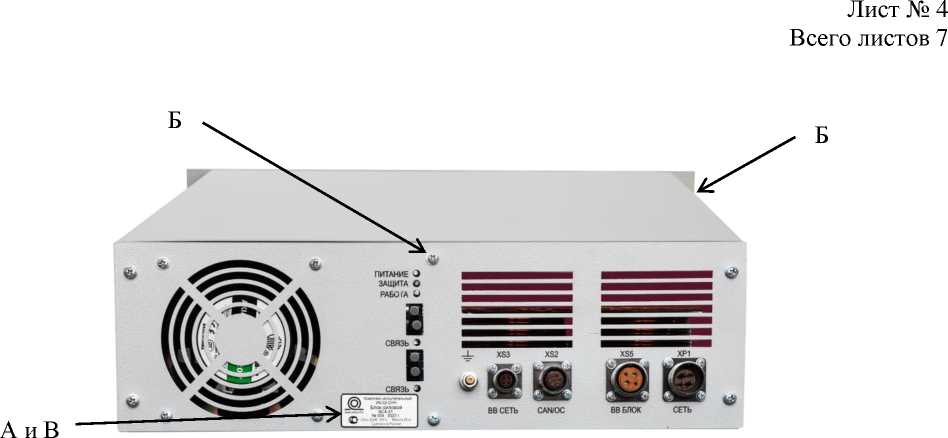

Рисунок 4 - Блок силовой БС-01 (вид сзади)
