Номер по Госреестру СИ: 89083-23
89083-23 Устройства высоковольтные прожигающие
(ВПУ-60)
Назначение средства измерений:
Устройства высоковольтные прожигающие ВПУ-60 (далее - устройства) предназначены для воспроизведений и измерений напряжения постоянного тока, для измерений силы постоянного тока при испытаниях электрической прочности изоляции электрооборудования высоким напряжением, определения величины тока утечки и для предварительного разрушения дефектной изоляции силовых кабелей искровым пробоем.
Внешний вид.
Устройства высоковольтные прожигающие
Рисунок № 1
Внешний вид.
Устройства высоковольтные прожигающие
Рисунок № 2
Внешний вид.
Устройства высоковольтные прожигающие
Рисунок № 3
Внешний вид.
Устройства высоковольтные прожигающие
Рисунок № 4
Внешний вид.
Устройства высоковольтные прожигающие
Рисунок № 5
Программное обеспечение
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Узел ROZ V2 | |
Идентификационные данные ПО |
Inrel.bin |
Версия ПО |
не ниже 4.1.23 |
Цифровой идентификатор ПО |
- |
Узел MAR V1 | |
Идентификационные данные ПО |
volume1.bin |
Версия ПО |
не ниже 4.1.23 |
Цифровой идентификатор ПО |
- |
Лист № 4 Всего листов 6
Знак утверждения типа
Знак утверждения типананосится на информационную табличку методом флексографической печати и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 8 «Использование по назначению» документа Э.НЛ.0137 РЭ «Устройства высоковольтные прожигающие ВПУ-60. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Э.НЛ.0137 ТУ «Устройства высоковольтные прожигающие ВПУ-60. Технические условия».
Правообладатель
Закрытое Акционерное Общество «Обнинская Энерготехнологическая Компания» (ЗАО «ОбнинскЭнергоТех»)
ИНН 4025056387
Юридический адрес: 249038, Калужская обл., г. Обнинск, ул. Любого, д. 5
Телефон: +7 (484) 397-94-51
E-mail: mail@oetc.ru
Изготовитель
Закрытое Акционерное Общество «Обнинская Энерготехнологическая Компания» (ЗАО «ОбнинскЭнергоТех»)ИНН 4025056387
Юридический адрес: 249038, Калужская обл., г. Обнинск, ул. Любого, д. 5 Адрес места осуществления деятельности: 249032, Калужская обл., г. Обнинск, ул. Красных Зорь, д. 34
Телефон: +7 (484) 397-94-51
E-mail: mail@oetc.ru
Испытательный центр
Общество с ограниченной ответственностью «ЛЕММА» (ООО «ЛЕММА») Адрес: 620102, Свердловская обл., г. Екатеринбург, ул. Ясная, д. 28, кв. 23 Телефон: +7 (343) 372-00-57Web-сайт: www.lemma-ekb.ru
E-mail: lemma-ekb@mail.ru
Правообладатель
Закрытое Акционерное Общество «Обнинская Энерготехнологическая Компания» (ЗАО «ОбнинскЭнергоТех»)
ИНН 4025056387
Юридический адрес: 249038, Калужская обл., г. Обнинск, ул. Любого, д. 5
Телефон: +7 (484) 397-94-51
E-mail: mail@oetc.ru
Принцип действия устройств основан на преобразовании напряжения переменного тока 220 В от сети питания через повышающий трансформатор в напряжение постоянного тока, регулируемое автотрансформатором.
Устройства состоят из двух блоков:
-
- блока высоковольтного;
-
- блока силового.
Связь между блоками осуществляется при помощи двух кабелей.
Блок высоковольтный конструктивно имеет прямоугольное металлическое основание, на котором установлен цилиндрический вывод высокого напряжения. Подключение объекта к высокому напряжению расположено в верхней части цилиндра и снабжено разрядным резистором для снятия остаточного заряда. Нижний конец резистора через автоматическую штангу соединен с шиной заземления.
Блок силовой выполнен в прямоугольном металлическом корпусе (в модификации ВПУ-60А дополнительно размещается в пластмассовом кейсе). На передней панели размещены органы управления и индикации. На задней панели размещены органы коммутации и клемма заземления. На передней панели блок силовой имеет USB разъем для подключения внешнего компьютера с фирменным программным обеспечением, на котором возможно отображение измеряемых значений и других сервисных функций.
Устройства являются регулируемым высоковольтными источниками напряжения с ограничением тока короткого замыкания и встроенными измерителями напряжения и силы тока.
Измерение напряжения производится с помощью встроенного в блок высоковольтный резистивного делителя напряжения. Измерение силы тока производится с помощью токового шунта, расположенного в блоке силовом.
На боковой панели блока высоковольтного и задней панели блока силового имеются таблички с техническими данными, на которых напечатан заводской номер в виде цифровых обозначений, однозначно идентифицирующих данный экземпляр.
Устройства изготавливаются в следующих модификациях: ВПУ-60 - для стационарной установки в передвижные электротехнические лаборатории и ВПУ-60А - для автономного использования в виде переносного варианта.
Нанесение знака поверки на устройства не предусмотрено.
Устройства пломбируются от несанкционированного доступа нанесением наклеек и пломбировочных чашек. Пломбировочные чашки устанавливаются на блок силовой под верхний винт со стороны разъемов на задней панели, под нижний винт на передней панели и на блок высоковольтный под нижний винт со стороны разъемов.
Пломбировочная лента устанавливается только на блок силовой модификации ВПУ-60 с боковой стороны между передней панелью и верхней крышкой. для.
Общий вид средства измерений, места нанесения заводского номера (А), обозначение мест пломбировки от несанкционированного доступа (Б) и обозначения места нанесения знака утверждения типа (В) приведено на рисунках с 1 по 4.

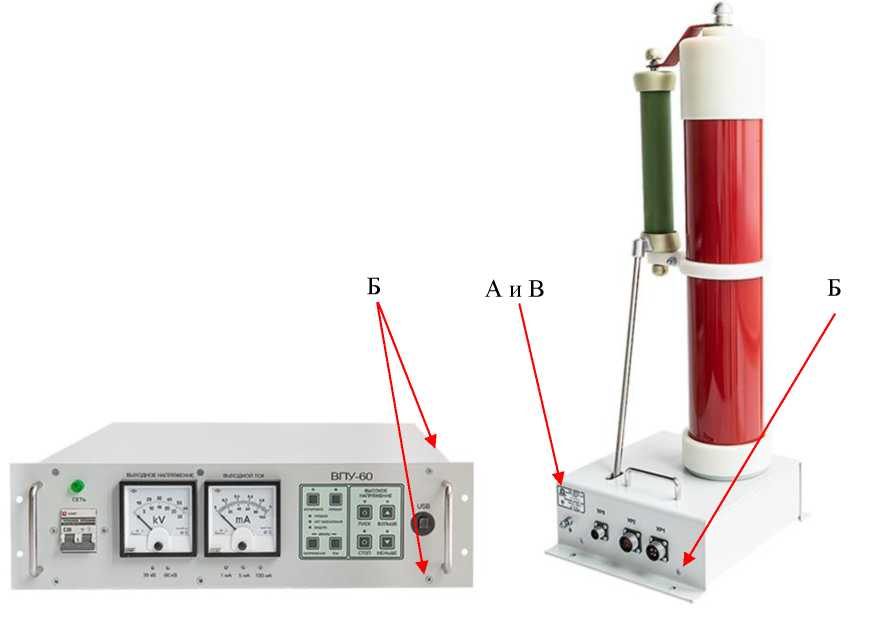

Рисунок 1 - Общий вид модификации ВПУ-60
&

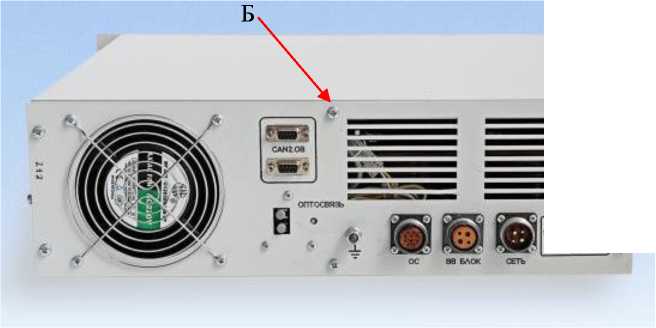

Рисунок 2 - Вид сзади блока силового модификации ВПУ-60
Б
f
А и В li

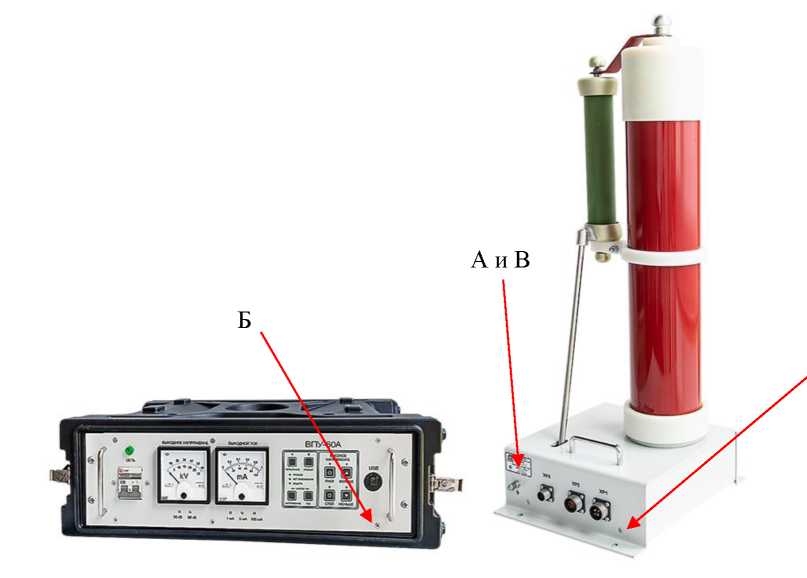

Рисунок 3 - Общий вид модификации ВПУ-60А
А и В

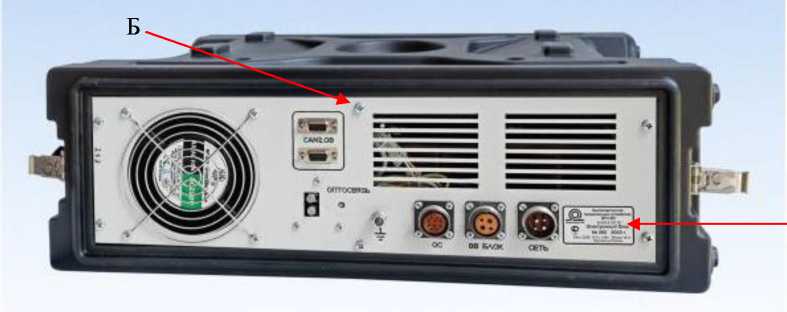

Рисунок 4 - Вид сзади блока силового модификации ВПУ-60А
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазоны воспроизведений и измерений напряжения постоянного тока, кВ |
от 3 до 30 от 3 до 60 |
Пределы допускаемой, приведенной к пределу измерений, погрешности воспроизведений и измерений напряжения постоянного тока, % |
±3,0 |
Диапазоны измерений силы постоянного тока, мА |
от 0,1 до 1,0 от 0,5 до 5,0 от 10 до 100 |
Пределы допускаемой, приведенной к пределу измерений, погрешности измерений силы постоянного тока, % |
±3,0 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Параметры электрического питания: | |
- напряжения переменного тока, В |
от 187 до 242 |
- частота переменного тока, Гц |
от 49,5 до 50,5 |
Условия применения: | |
- температура окружающей среды, °С |
от -30 до +40 |
- относительная влажность при +20 °С, %, не более |
до 80 |
- атмосферное давление, кПа |
от 84 до 106 |
Габаритные размеры (ширина х длина х высота), мм, не более | |
- блока силового ВПУ-60А |
590 х 620 х 210 |
- блока силового ВПУ-60 |
480 х 480 х 135 |
- блока высоковольтного |
260 х 315 х 770 |
Масса, кг, не более | |
- блока силового ВПУ-60А |
29 |
- блока силового ВПУ-60 |
19 |
- блока высоковольтного |
13,5 |
Время установления рабочего режима, с, не более |
30 |
Средний срок службы, лет |
10 |
Средняя наработка на отказ, ч |
4000 |
