Сведения о средстве измерений: 92420-24 Аттенюаторы поляризационные

Номер по Госреестру СИ: 92420-24
92420-24 Аттенюаторы поляризационные
(DA)

Назначение средства измерений:
Аттенюаторы поляризационные DA (далее - аттенюаторы) предназначены для ослабления электромагнитных колебаний в волноводных трактах.

сертификация программного обеспечения
Внешний вид. Аттенюаторы поляризационные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Аттенюаторы поляризационные
Рисунок № 1

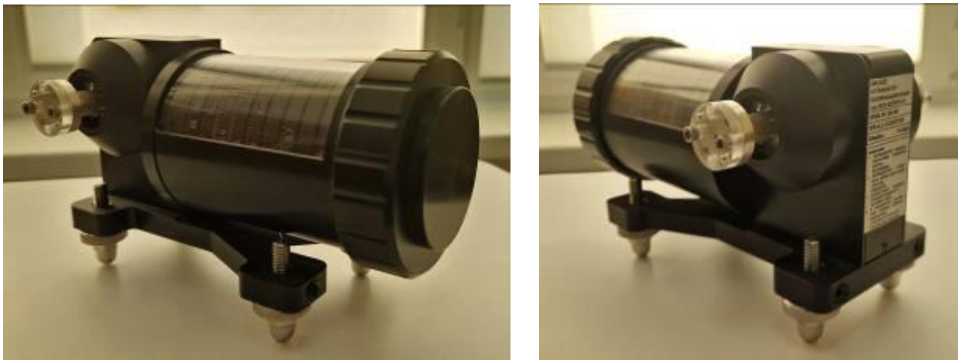

Внешний вид. Аттенюаторы поляризационные, http://oei-analitika.ru рисунок № 2
Внешний вид.
Аттенюаторы поляризационные
Рисунок № 2

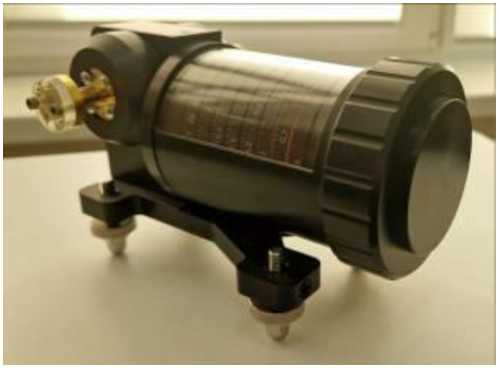

Внешний вид. Аттенюаторы поляризационные, http://oei-analitika.ru рисунок № 3
Внешний вид.
Аттенюаторы поляризационные
Рисунок № 3

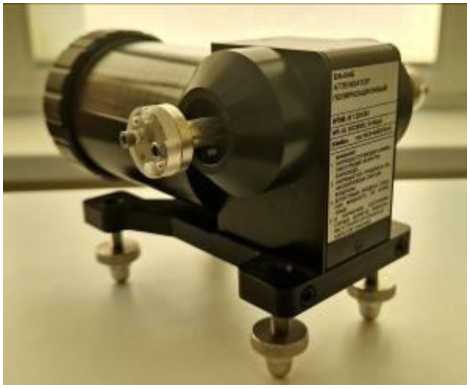

Внешний вид. Аттенюаторы поляризационные, http://oei-analitika.ru рисунок № 4
Внешний вид.
Аттенюаторы поляризационные
Рисунок № 4

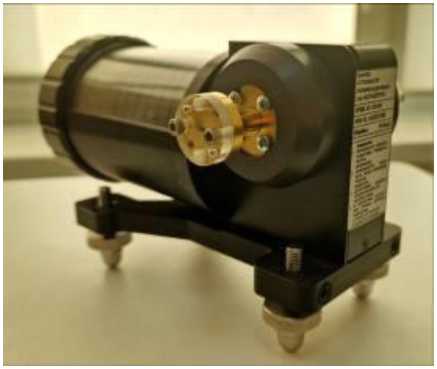

Внешний вид. Аттенюаторы поляризационные, http://oei-analitika.ru рисунок № 5
Внешний вид.
Аттенюаторы поляризационные
Рисунок № 5

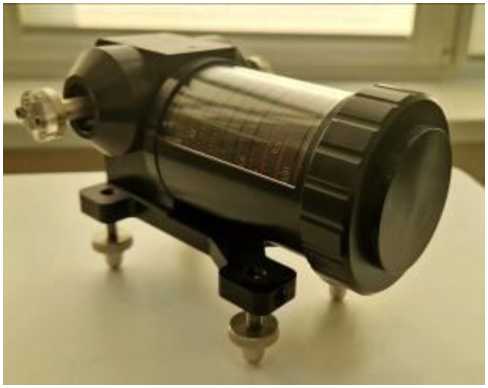

Внешний вид. Аттенюаторы поляризационные, http://oei-analitika.ru рисунок № 6
Внешний вид.
Аттенюаторы поляризационные
Рисунок № 6

Общие сведения

Дата публикации - 24.06.2024
Срок свидетельства -
Номер записи - 194266
ID в реестре СИ - 1417164
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет модификации,

Производитель

Изготовитель - Общество с ограниченной ответственностью Научно Производственное Предприятие "Элмика" (ООО НПП "Элмика")
Страна - РОССИЯ
Населенный пункт - г. Зеленоград
Уведомление о начале осуществления предпринимательской деятельности - Да

Справочник является копией реестра "Утверждённые типы стандартных образцов" (https://fgis.gost.ru/fundmetrology/registry/19) ФГИС АРШИН и содержит сведения об утвержденных типах стандартных образцов.

Справочник реализован в виде единой таблицы, имеется возможность поиска и сортировки по любому из полей. Доступна функция экспорта каждой из записей в формате json, а также всей таблицы в CSV Excel. Справочник содержит более 8 тыс. записей и актуализируется не реже 1 раза в месяц.

Бесплатный

Статистика

Кол-во поверок - 3
Выдано извещений - 0
Кол-во периодических поверок - 3
Кол-во средств измерений - 3
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2021
МПИ по поверкам - 729 дн.

Приказы РСТ, где упоминается данный тип СИ

№1478 от 2024.06.21 ПРИКАЗ_Об утверждении типов средств измерений (13)

Наличие аналогов СИ: Аттенюаторы поляризационные (DA)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью Научно Производственное Предприятие "Элмика" (ООО НПП "Элмика")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
79909-20
02.12.2025
Панорамные измерители КСВН и ослабления , Р2-67М
Общество с ограниченной ответственностью Научно Производственное Предприятие "Элмика" (ООО НПП "Элмика") (РОССИЯ г. Зеленоград)
ОТ
МП
1 год
82763-21
26.08.2026
Комплекты мер КСВН волноводные поверочные, МП-12, МП-06, МП-04, МП-03, МП-02
Общество с ограниченной ответственностью Научно Производственное Предприятие "Элмика" (ООО НПП "Элмика") (РОССИЯ г. Зеленоград)
ОТ
МП
1 год
82543-21
09.08.2026
Переносчик частоты, РЧ5-29М
Общество с ограниченной ответственностью Научно Производственное Предприятие "Элмика" (ООО НПП "Элмика") (РОССИЯ г. Зеленоград)
ОТ
МП
1 год
88188-23
07.02.2028
Аттенюаторы поляризационные, АП
Общество с ограниченной ответственностью Научно Производственное Предприятие "Элмика" (ООО НПП "Элмика") (РОССИЯ г. Зеленоград)
ОТ
МП
1 год
92420-24

Аттенюаторы поляризационные, DA
Общество с ограниченной ответственностью Научно Производственное Предприятие "Элмика" (ООО НПП "Элмика") (РОССИЯ г. Зеленоград)
ОТ
МП
2 года

Томск - город в России, административный центр одноименных области и района, расположенный на востоке Западной Сибири на берегах реки Томь. Старейший крупный образовательный, научный и инновационный центр Сибири, насчитывающий 9 университетов, 15 научно-исследовательских институтов, особую экономическую зону технико-внедренческого типа и 6 бизнес-инкубаторов.

В городе проживает 556 478 человек, в городском округе Томск - 577 253 человека. Томск, его город-спутник Северск и пригороды образуют Томскую городскую агломерацию с населением около 786 тысяч человек.

В Томске в сфере строительства, промышленности и энергетики, в добывающих отраслях действуют более 300 инновационных предприятий, из которых 200 относятся к категории инновационно активных, более 200 компаний занимаются IT-бизнесом (Элекард, компания MC-Trade, Rubius", "Студия Т", "Синтез интеллектуальных систем", "UserStory", "Zoom", ООО "Сибирские информационные системы", ООО "ИТ-Томск", ТомскСофт, ООО "Томская электронная школа", Novintech, Interweb Laboratory , ООО "Битворкс", UNIGINE Corp. и др.) Их доля в валовом региональном продукте превышает 13,5%. Ежегодный прирост стартапов и малых предприятий составляет 10-15%. Их развитие обусловлено созданием в городе научно-образовательных комплексов на базе университетов. Также в городе находится штаб-квартира KDV Group, компания входит в рейтинг 200 крупнейших частных компаний России Forbes 2016.

Финансовый рынок Томска представлен федеральными банками, среди которых Сбербанк с 42 отделениями, ВТБ с 6 отделениями, Газпромбанк с 5 отделениями и др. В городе зарегистрирован один региональный банк "Томскпромстройбанк" с основным филиалом по адресу: Томск, проспект Фрунзе, 90 и более 100 представительств банков в других регионах. В промышленности Оренбурга ведущие места принадлежат газодобывающей и газоперерабатывающей промышленности, машиностроению и металлообработке. Также развиты предприятия химической, пищевой и легкой промышленности. Оренбург является крупным железнодорожным узлом, где пересекаются линии на Самару, Орск, Уральск, Актобе и Уфу.

Отчет "Анализ рынка поверки в Томске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Томск.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Аттенюаторы поляризационные (DA)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФГУП "ВНИИФТРИ"
(RA.RU.311478)
РСТ
  • Нет модификации
  • 3 0 3 0 3 0 3

    Стоимость поверки Аттенюаторы поляризационные (DA)

    Организация, регион Стоимость, руб Средняя стоимость

    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист руководства по эксплуатации типографским или иным способом и на корпус аттенюатора в виде наклейки.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе 11 «Порядок работы» документа РЭ «Аттенюаторы поляризационные DA. Руководство по эксплуатации».


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Приказ Росстандарта от 30 декабря 2019 г.  №  3383 «Об утверждении

    Государственной поверочной схемы для средств измерений ослабления напряжения постоянного тока и электромагнитных колебаний в диапазоне частот от 20 Гц до 178,4 ГГц».

    Правообладатель

    Общество с ограниченной ответственностью Научно производственное предприятие

    «Элмика» (ООО НПП «Элмика»)

    ИНН 7735595759

    Адрес юридического лица: 127486, г. Москва, вн.тер.г. муниципальный округ Западное Дегунино, ул. Ивана Сусанина, д. 2А, эт./помещ. 4/40

    Изготовитель

    Общество с ограниченной ответственностью Научно производственное предприятие
    «Элмика» (ООО НПП «Элмика»)
    ИНН 7735595759
    Адрес: 127486, г. Москва, вн.тер.г. муниципальный округ Западное Дегунино, ул. Ивана Сусанина, д. 2А, эт./помещ. 4/40

    Испытательный центр

    Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)
    Адрес юридического лица: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП ВНИИФТРИ, к. 11
    Адрес места осуществления деятельности: Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП ВНИИФТРИ, к. 11

    Правообладатель

    Общество с ограниченной ответственностью Научно производственное предприятие
    «Элмика» (ООО НПП «Элмика»)
    ИНН 7735595759
    Адрес юридического лица: 127486, г. Москва, вн.тер.г. муниципальный округ Западное Дегунино, ул. Ивана Сусанина, д. 2А, эт./помещ. 4/40

    Принцип действия аттенюаторов основан на поглощении в резистивных пленках аттенюаторов тангенциальных составляющих электрической компоненты линейнополяризационных волн.

    Аттенюаторы выпускаются в модификациях DA-04E, DA-03E, DA-02E, отличающихся диапазоном частот, начальным ослаблением и техническими характеристиками.

    Конструктивно аттенюаторы представляют собой волновод из трёх секций волноводных трактов, установленных последовательно. Средней секцией является круглый волновод (ротор), свободно вращающийся между крайними жестко закрепленными секциями (статорами). Статоры представляют собой переходы с прямоугольного волноводного тракта на круглый. Внутри каждой секции помещена поглощающая пластина, расположенная в плоскости симметрии волновода. На роторе расположен венец червячного колеса, с которым сопряжен червячный вал. На оси червячного вала жестко закреплена шкала барабанного типа и ручка управления. Шкала проградуирована в децибелах. Перевод угла поворота ротора в децибелы производится согласно формуле (1):

    A= 40 Ig cos 6 + Ao,

    (1)

    где А - устанавливаемое ослабление, дБ;

    в - угол поворота средней секции, градус;

    A0 - начальное ослабление.

    Общий вид аттенюаторов с обозначением мест нанесения знака утверждения типа и пломбировки от несанкционированного доступа представлен на рисунке 1.

    На задней панели аттенюатора располагается маркировка с обозначением его наименования, типа, заводского номера и товарного знака предприятия-изготовителя (представлены на рисунке 1).

    Нанесение знака поверки на корпус аттенюатора невозможно.

    Общий вид аттенюаторов модификаций DA-04E, DA-03E, DA-02E представлен на рисунках 2 - 4.

    К аттенюаторам данного типа относятся аттенюаторы поляризационные DA модификации: DA-04E зав.№ 21-04Е078-01, DA-03E зав.№ 21-03Е078-21, DA-02E зав.№ 21-02Е078-31.

    Внешний вид. Аттенюаторы поляризационные (DA), http://oei-analitika.ru

    Место нанесения знака утверждения типа

    Место нанесения заводского номера

    Место пломбировки от несанкционированного доступа

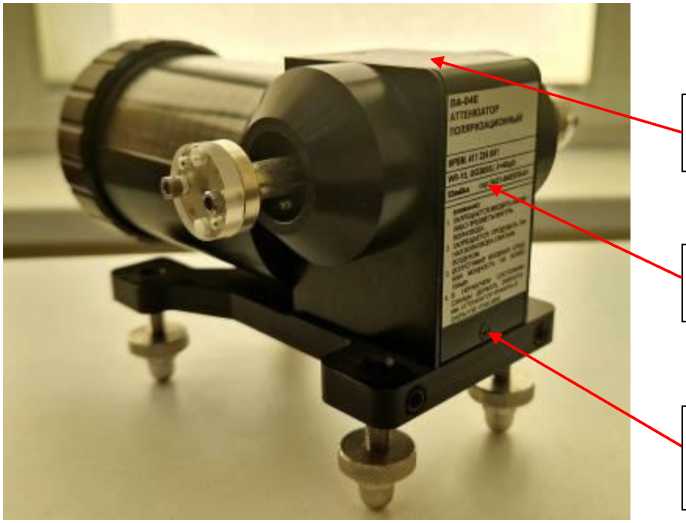

    Рисунок 1 - Общий вид аттенюатора поляризационного DA с обозначением места нанесения знака утверждения типа, пломбировки и места нанесения заводского номера

    Внешний вид. Аттенюаторы поляризационные (DA), http://oei-analitika.ru

    Рисунок 2 - Общий вид аттенюатора поляризационного DA, модификация DA-02E

    Внешний вид. Аттенюаторы поляризационные (DA), http://oei-analitika.ru
    Внешний вид. Аттенюаторы поляризационные (DA), http://oei-analitika.ru

    Рисунок 3 - Общий вид аттенюатора поляризационного DA, модификация DA-03E

    Внешний вид. Аттенюаторы поляризационные (DA), http://oei-analitika.ru

    Рисунок 4 - Общий вид аттенюатора поляризационного DA, модификация DA-04E

    Внешний вид. Аттенюаторы поляризационные (DA), http://oei-analitika.ru

    Таблица 3 - Комплектность

    Наименование

    Обозначение

    Кол-во, шт./экз.

    Аттенюатор поляризационный DA

    модификации:

    DA-04E зав.№ 21-04Е078-01,

    DA-03E зав.№ 21-03Е078-21,

    DA-02E зав.№ 21-02Е078-31

    3

    Руководство по эксплуатации

    ИРВМ 411224.041 РЭ

    1

    Паспорт

    ИРВМ 411224.041 ПС

    1

    Крышка фланца

    -

    2


    Таблица 1 - Метрологические характеристики

    Наименование характеристики

    Значение для модификаций

    DA-04E

    DA-03E

    DA-02E

    от 50,00

    от 75,00

    от 110,00

    Диапазон частот, ГГ ц

    до 75,00

    до 110,00

    до 170,00

    Диапазон установки ослабления, дБ

    от 0 до 60

    Начальное ослабление, дБ, не более

    1,2

    1,5

    2,0

    Пределы    допускаемой    абсолютной

    погрешности установки ослабления, дБ:

    - от 0 до 10 дБ включ.

    ±0,15

    - св. 10 до 50 дБ включ.

    ±0,015^А*

    - св. 50 до 60 дБ

    ±(1+0,05-(А-50))*

    Коэффициент    стоячей    волны    по

    напряжению, не более

    1,2

    * А - значение установленного ослабления, дБ

    Таблица 2 - Основные технические

    Наименование характеристики

    Значение для модификаций

    DA-04E

    DA-03E

    DA-02E

    Сечение канала волновода, мм

    3,759x1,880

    2,54x1,27

    1,6510x0,8255

    (WR-15)

    (WR-10)

    (WR-6)

    Габаритные размеры, мм, не более:

    - длина

    115,0

    100,0

    100,0

    - ширина

    154,0

    153,5

    153,5

    - высота

    87,0(97,0)*

    87,0

    87,0

    Масса, кг, не более

    1,15

    1,1

    1,1

    Рабочие условия применения:

    • - температура окружающего воздуха, °С

    • - относительная влажность окружающего воздуха, %

    • - атмосферное давление кПа (мм рт.ст.)

    от +15 до +25

    от 30 до 80

    от 84 до 106,7 (от 630 до 800)

    * В скобках указан максимальный уровень высоты аттенюатора, устанавливаемый с помощью регулируемых ножек
