Сведения о средстве измерений: 88188-23 Аттенюаторы поляризационные

Номер по Госреестру СИ: 88188-23
88188-23 Аттенюаторы поляризационные
(АП)

Назначение средства измерений:
Аттенюаторы поляризационные АП (далее - аттенюаторы) предназначены для ослабления электромагнитных колебаний в волноводных трактах.

сертификация программного обеспечения
Внешний вид. Аттенюаторы поляризационные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Аттенюаторы поляризационные
Рисунок № 1
Внешний вид. Аттенюаторы поляризационные, http://oei-analitika.ru рисунок № 2
Внешний вид.
Аттенюаторы поляризационные
Рисунок № 2
Внешний вид. Аттенюаторы поляризационные, http://oei-analitika.ru рисунок № 3
Внешний вид.
Аттенюаторы поляризационные
Рисунок № 3
Внешний вид. Аттенюаторы поляризационные, http://oei-analitika.ru рисунок № 4
Внешний вид.
Аттенюаторы поляризационные
Рисунок № 4
Внешний вид. Аттенюаторы поляризационные, http://oei-analitika.ru рисунок № 5
Внешний вид.
Аттенюаторы поляризационные
Рисунок № 5
Внешний вид. Аттенюаторы поляризационные, http://oei-analitika.ru рисунок № 6
Внешний вид.
Аттенюаторы поляризационные
Рисунок № 6
Внешний вид. Аттенюаторы поляризационные, http://oei-analitika.ru рисунок № 7
Внешний вид.
Аттенюаторы поляризационные
Рисунок № 7
Внешний вид. Аттенюаторы поляризационные, http://oei-analitika.ru рисунок № 8
Внешний вид.
Аттенюаторы поляризационные
Рисунок № 8
Внешний вид. Аттенюаторы поляризационные, http://oei-analitika.ru рисунок № 9
Внешний вид.
Аттенюаторы поляризационные
Рисунок № 9

Общие сведения

Дата публикации - 07.02.2023
Срок свидетельства - 07.02.2028
Номер записи - 190178
ID в реестре СИ - 1405718
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет модификации, АП-35, АП-32, АП-22, АП-21, АП-20, АП-19,

Производитель

Изготовитель - Общество с ограниченной ответственностью Научно Производственное Предприятие "Элмика" (ООО НПП "Элмика")
Страна - РОССИЯ
Населенный пункт - г. Зеленоград
Уведомление о начале осуществления предпринимательской деятельности - Да

Челябинск - административный центр области, столица Южного Урала. Город был основан в 1736 году. Первоначально на его месте стояла Челябинская крепость, охранявшая путь из Зауралья в Оренбург.

В Челябинске проживает 1,093 миллиона человек. Город занимает 9-е место среди городов-"миллионеров" Российской Федерации. Расстояние от Челябинска до Москвы составляет 1776 км.

Челябинск - крупный промышленный центр. В городе развиты предприятия металлургии и машиностроения, суммарная доля которых в общем объеме промышленного производства составляет более 60%. Челябинск - один из крупнейших производителей металла в России, 43% отечественных ферросплавов производится на предприятиях города. Также хорошо развиты приборостроение, легкая и пищевая промышленность.

Металлургическая промышленность Челябинска представлена тремя крупными предприятиями: металлургическим комбинатом ("Мечел"), выпускающим кокс, чугун, прокат и другую продукцию; электрометаллургическим заводом, крупнейшим в стране производителем ферросплавов; цинковым заводом - флагманом цветной металлургии, одним из крупнейших лидеров по производству цинка.

Второй по значимости отраслью, широко представленной в Челябинске, является машиностроение. Инструментальный завод специализируется на производстве высококачественного измерительного инструмента. Тракторный завод "Уралтрак" производит колесную и гусеничную дорожно-строительную технику. Автоматизированный механический завод является производителем оборонной продукции. Завод "Прибор" занимается производством приборов контроля давления для космической техники и военно-морского флота. Завод "Теплоприбор" - крупнейшее приборостроительное предприятие в России. Радиозавод "Полет" - предприятие по производству радиоаппаратуры для нужд военной и гражданской авиации.

Химические предприятия и заводы Челябинска: угольная компания и химико-фармацевтический завод.

Отчет "Анализ рынка поверки в Челябинске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Нижний Новгород.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 3 000 руб.

Статистика

Кол-во поверок - 9
Выдано извещений - 0
Кол-во периодических поверок - 2
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№271 от 2023.02.07 ПРИКАЗ_Об утверждении типов средств измерений (17)

Наличие аналогов СИ: Аттенюаторы поляризационные (АП)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью Научно Производственное Предприятие "Элмика" (ООО НПП "Элмика")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
79909-20
02.12.2025
Панорамные измерители КСВН и ослабления , Р2-67М
Общество с ограниченной ответственностью Научно Производственное Предприятие "Элмика" (ООО НПП "Элмика") (РОССИЯ г. Зеленоград)
ОТ
МП
1 год
82763-21
26.08.2026
Комплекты мер КСВН волноводные поверочные, МП-12, МП-06, МП-04, МП-03, МП-02
Общество с ограниченной ответственностью Научно Производственное Предприятие "Элмика" (ООО НПП "Элмика") (РОССИЯ г. Зеленоград)
ОТ
МП
1 год
82543-21
09.08.2026
Переносчик частоты, РЧ5-29М
Общество с ограниченной ответственностью Научно Производственное Предприятие "Элмика" (ООО НПП "Элмика") (РОССИЯ г. Зеленоград)
ОТ
МП
1 год
88188-23
07.02.2028
Аттенюаторы поляризационные, АП
Общество с ограниченной ответственностью Научно Производственное Предприятие "Элмика" (ООО НПП "Элмика") (РОССИЯ г. Зеленоград)
ОТ
МП
1 год

Иркутск - город в России, административный центр Иркутской области, образует отдельное муниципальное образование Иркутск со статусом городского округа как единственный населенный пункт в его составе.

Население города составляет 617 264 человек, шестой по величине город в Сибири, двадцать пятый по величине город в России.

Расположен в Восточной Сибири, на берегах реки Ангары, при впадении в нее реки Иркут. Климат резко континентальный со значительными перепадами температур. Из-за близости к сейсмически активному Байкальскому разлому слабые землетрясения происходят регулярно.

Крупный научно-образовательный центр с более чем ста тысячами студентов. Промышленность включает авиастроение, гидроэнергетику и производство продуктов питания. Транспортный узел на Транссибирской магистрали и федеральных трассах "Байкал" и "Сибирь".

В Иркутске расположены офисы Восточно-Сибирской железной дороги, Иркутскэнерго, Востсибуголь, Иркутской нефтяной компании; главный офис Байкальского банка Сбербанка России. Научно-исследовательский центр "Иргиредмет" оказывает поддержку в добыче и переработке металлических руд и алмазов.

Отчет "Анализ рынка поверки в Иркутске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Иркутск.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 3 000 руб.

Кто поверяет Аттенюаторы поляризационные (АП)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФГУП "ВНИИФТРИ"
(RA.RU.311478)
РСТ
  • АП-19
  • АП-20
  • АП-21
  • АП-22
  • АП-32
  • АП-35
  • Нет модификации
  • 9 7 2 0 9 7 2

    Стоимость поверки Аттенюаторы поляризационные (АП)

    Организация, регион Стоимость, руб Средняя стоимость

    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист руководства по эксплуатации типографским или иным способом и на корпус аттенюатора в виде наклейки.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе 11 документа ИРВМ 411224.041 РЭ «Аттенюаторы поляризационные АП. Руководство по эксплуатации».


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к аттенюаторам поляризационным АП

    ГОСТ Р 8.813-2013 ГСИ. Государственная поверочная схема для средств измерений волнового сопротивления, комплексных коэффициентов отражения и передачи в коаксиальных волноводах в диапазоне частот от 0,01 до 65,00 ГГц;

    Приказ Росстандарта от 30 декабря 2019 г. №  3383 «Об утверждении

    Государственной поверочной схемы для средств измерений ослабления напряжения постоянного тока и электромагнитных колебаний в диапазоне частот от 20 Гц до 178,4 ГГц»;

    ИРВМ 411224.041 ТУ Аттенюаторы поляризационные АП. Технические условия.

    Правообладатель

    Общество с ограниченной ответственностью Научно Производственное Предприятие «Элмика» (ООО НПП «Элмика»)

    ИНН 7735595759

    Адрес: 127486, г. Москва, вн.тер.г. муниципальный округ Западное Дегунино, ул. Ивана Сусанина, д. 2А, эт/пом 4/40

    Телефон +7 (499) 733-66-20

    Факс (499) 490-05-91

    E-mail: info@npp-elmika.ru

    Web-сайт: www.npp-elmika.ru

    Изготовитель

    Общество с ограниченной ответственностью Научно Производственное Предприятие «Элмика» (ООО НПП «Элмика»)
    ИНН 7735595759
    Адрес: 127486, г. Москва, вн.тер.г. муниципальный округ Западное Дегунино, ул. Ивана Сусанина, д. 2А, эт/пом 4/40
    Телефон +7 (499) 733-66-20
    Факс (499) 490-05-91
    E-mail: info@npp-elmika.ru
    Web-сайт: www.npp-elmika.ru

    Испытательный центр

    Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)
    Адрес: 141570, Московская обл., Солнечногорский р-н, р.п. Менделеево, промзона ВНИИФТРИ
    Телефон (факс): (495) 526-63-00
    E-mail: office@vniiftri.ru
    Web-сайт: www.vniiftri.ru

    Правообладатель

    Общество с ограниченной ответственностью Научно Производственное Предприятие «Элмика» (ООО НПП «Элмика»)
    ИНН 7735595759
    Адрес: 127486, г. Москва, вн.тер.г. муниципальный округ Западное Дегунино, ул. Ивана Сусанина, д. 2А, эт/пом 4/40
    Телефон +7 (499) 733-66-20
    Факс (499) 490-05-91
    E-mail: info@npp-elmika.ru
    Web-сайт: www.npp-elmika.ru

    Принцип действия аттенюаторов основан на поглощении в резистивных пленках аттенюатора тангенциальных составляющих электромагнитных колебаний.

    Аттенюаторы выпускаются в модификациях АП-35, АП-32, АП-22, АП-21, АП-20, АП-19, отличающихся диапазоном частот, начальным ослаблением и техническими характеристиками.

    Конструктивно аттенюаторы представляют собой волновод из трёх секций волноводных трактов, установленных последовательно. Средней секцией является круглый волновод (ротор), свободно вращающийся между крайними жестко закрепленными секциями (статорами). Статоры представляют собой переходы с прямоугольного волноводного тракта на круглый. Внутри каждой секции помещена поглощающая пластина, расположенная в плоскости симметрии волновода. На роторе расположен венец червячного колеса, с которым сопряжен червячный вал. На оси червячного вала жестко закреплена шкала барабанного типа и ручка управления. Шкала проградуирована в децибелах. Перевод угла поворота ротора в децибелы производится согласно формуле (1):

    А= 40 lg cos 9,                       (1)

    где А - устанавливаемое ослабление, дБ;

    9 - угол поворота средней секции, градус.

    На задней панели аттенюатора располагается маркировка с обозначением его наименования, типа, заводского номера и товарного знака предприятия-изготовителя.

    Общий вид аттенюаторов представлен на рисунке 1.

    Внешний вид аттенюаторов с обозначением мест нанесения знака утверждения типа, знака поверки и пломбировки представлен на рисунке 2.

    Внешний вид аттенюаторов модификаций АП-35, АП-32, АП-22, АП-21, АП-20, АП-19 представлен на рисунках 3 - 8.

    Внешний вид. Аттенюаторы поляризационные (АП), http://oei-analitika.ru

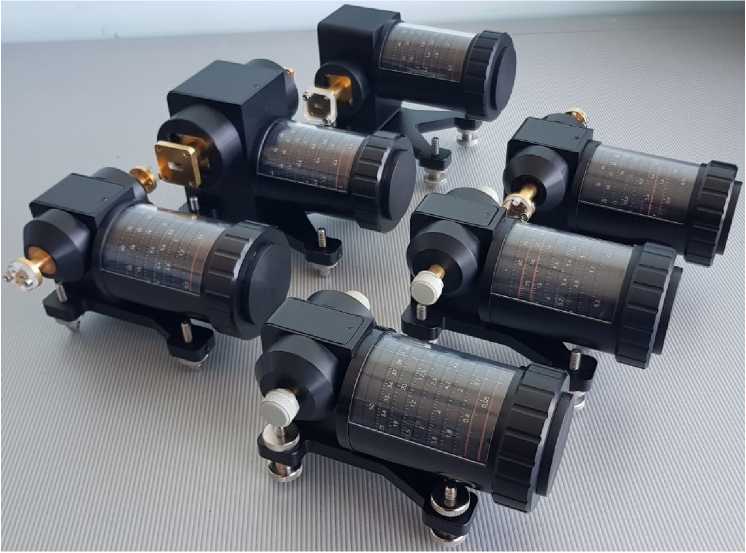

    Рисунок 1 - Общий вид аттенюаторов

    Место пломбировки

    Место нанесения знака утверждения типа и знака поверки

    Внешний вид. Аттенюаторы поляризационные (АП), http://oei-analitika.ru

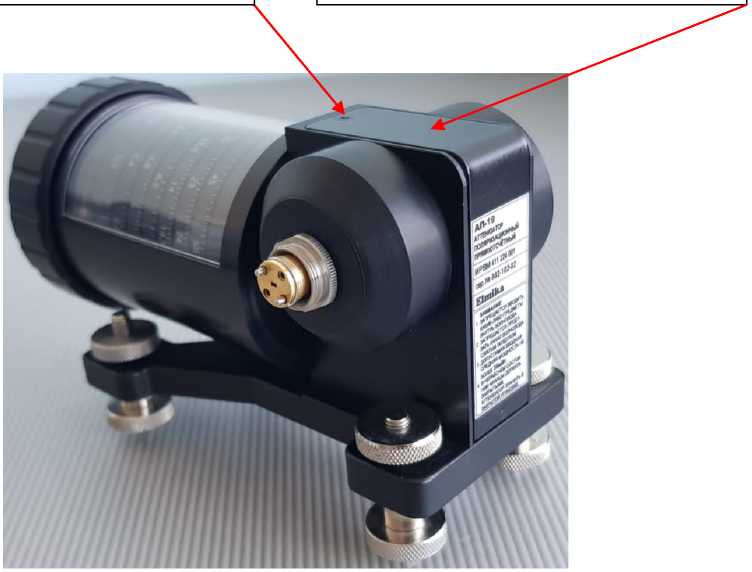

    Рисунок 2 - Внешний вид аттенюаторов с обозначением мест нанесения знака утверждения типа, знака поверки и пломбировки

    Внешний вид. Аттенюаторы поляризационные (АП), http://oei-analitika.ru

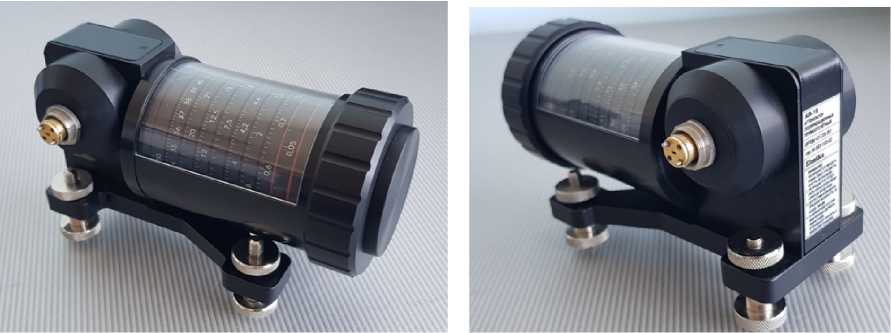

    Рисунок 3 - Внешний вид аттенюаторов АП-19

    Внешний вид. Аттенюаторы поляризационные (АП), http://oei-analitika.ru
    Внешний вид. Аттенюаторы поляризационные (АП), http://oei-analitika.ru

    Рисунок 5 - Внешний вид аттенюаторов АП-21

    Рисунок 4 - Внешний вид аттенюаторов АП-20

    Внешний вид. Аттенюаторы поляризационные (АП), http://oei-analitika.ru
    Внешний вид. Аттенюаторы поляризационные (АП), http://oei-analitika.ru

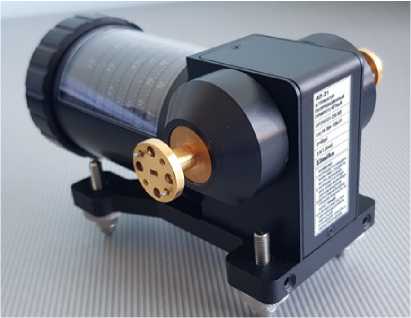

    Рисунок 6 - Внешний вид аттенюаторов АП-22

    Внешний вид. Аттенюаторы поляризационные (АП), http://oei-analitika.ru

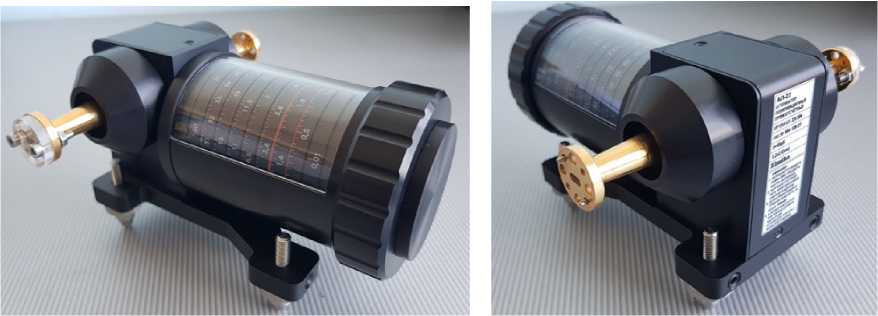

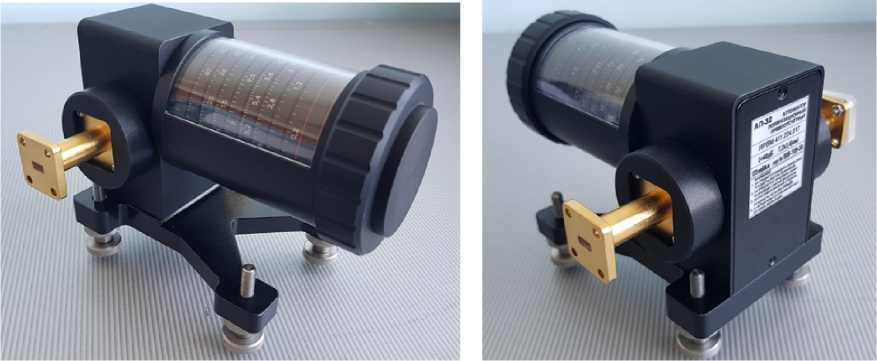

    Рисунок 7 - Внешний вид аттенюаторов АП-32

    Внешний вид. Аттенюаторы поляризационные (АП), http://oei-analitika.ru

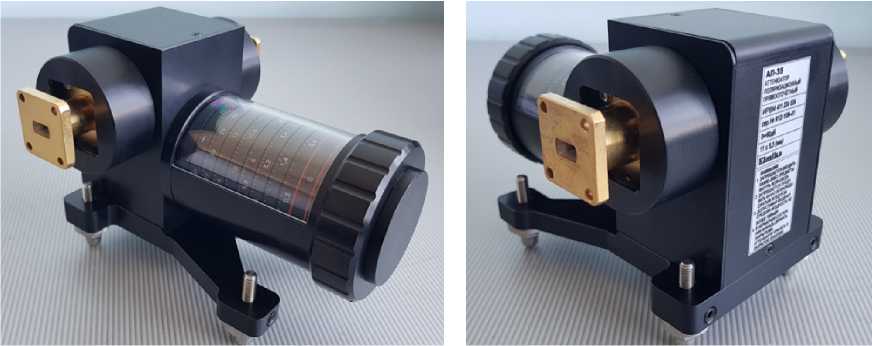

    Рисунок 8 - Внешний вид аттенюаторов АП-35


    Таблица 3 - Комплектность аттенюаторов

    Наименование

    Обозначение

    Количество

    Аттенюатор поляризационный АП

    модификация АП-35 ИРВМ 411224.041-02, или АП-32 ИРВМ 411224.041-017, или АП-22 ИРВМ 411224.041-004, или АП-21 ИРВМ 411224.041-003, или АП-20 ИРВМ 411224.041-002, или АП-19 ИРВМ 411224.041-001

    1 шт.*

    Табельная упаковка

    -

    1 шт.

    Аттенюаторы поляризационные АП. Руководство по эксплуатации

    ИРВМ 411 224.041 РЭ

    1 экз.

    Аттенюаторы поляризационные АП. Паспорт

    ИРВМ 411 224.041 ПС

    1 экз.

    Крышка фланца

    -

    2 шт.

    * По заказу


    Таблица 1 - Метрологические характеристики

    Наименование характеристики

    Значение для модификаций

    АП-35

    АП-32

    АП-22

    АП-21

    АП-20

    АП-19

    Диапазон частот, ГГц

    от 17,44 до 25,95

    от 25,95 до 37,50

    от 37,50 до 53,57

    от 53,57 до 78,33

    от 78,33 до 118,10

    от 118,10 до 178,40

    Диапазон        установки

    ослабления, дБ

    от 0 до 60

    Начальное ослабление, дБ, не более

    0,5

    0,5

    1,0

    1,2

    1,5

    2,0

    Пределы      допускаемой

    абсолютной   погрешности

    установки ослабления, дБ:

    • - от 0 до 10 дБ включ.

    • - св. 10 до 50 дБ включ.

    • - св. 50 до 60 дБ

    ±0,2

    ±0,02^А*

    ±(1+0,08-(А-50))*

    Коэффициент стоячей волны по напряжению, не более

    1,2

    * А - значение установленного ослабления, дБ

    Таблица 2 - Основные технические характеристики

    Наименование характеристики

    Значение для модификаций

    АП-35

    АП-32

    АП-22

    АП-21

    АП-20

    АП-19

    Сечение канала волновода,

    мм

    11x5,5

    7,2x3,4

    5,2x2,6

    3,6x1,8

    2,4x1,2

    1,6x0,8

    Габаритные размеры, мм, не более:

    • - длина

    • - ширина

    • - высота

    210

    163,5 111(121)*

    145

    153,5 110(120)

    135

    153,5 87(97)

    115

    153,5

    87(97)

    100

    153,5

    87

    100

    153,5

    87

    Масса, кг, не более

    1,8

    1,5

    1,2

    1,15

    1,1

    1,1

    Рабочие          условия

    эксплуатации:

    • - температура окружающего воздуха, °С

    • - относительная влажность окружающего воздуха при температуре плюс 25 °С, %, не более

    • - атмосферное    давление

    кПа (мм рт.ст.)

    от +5 до +40

    80

    от 84 до 106,7 (от 630 до 800)

    *В скобках указан максимальный уровень высоты аттенюатора, устанавливаемый с помощью регулируемых ножек

    Продолжение таблицы 2

    Наименование характеристики

    Значение для модификаций

    АП-35

    АП-32

    АП-22

    АП-21

    АП-20

    АП-19

    Предельные       условия

    эксплуатации:

    - температура окружающего воздуха, °С

    от -50 до +50

    - относительная влажность

    окружающего воздуха при температуре плюс 25 °С, %, не более

    98

    - атмосферное давление кПа (мм рт.ст.)

    от 84,0 до 106,7 (от 630 до 800)


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
