Номер по Госреестру СИ: 82763-21
82763-21 Комплекты мер КСВН волноводные поверочные
(МП-12, МП-06, МП-04, МП-03, МП-02)
Назначение средства измерений:
Комплекты мер КСВН волноводные поверочные МП-12, МП-06, МП-04, МП-03, МП-02 (далее - комплекты мер МП-12, МП-06, МП-04, МП-03, МП-02) предназначены для настройки, калибровки и поверки измерителей КСВН, для контроля КСВН волноводных проходных устройств различного типа в волноводном СВЧ тракте в диапазонах частот от 17,44 до 25,95 ГГц, от 37,5 до 53,57 ГГц, от 53,57 до 78,33 ГГц, от 78,33 до118,1 ГГц, от 118,1 до 170,0 ГГц.
Внешний вид.
Комплекты мер КСВН волноводные поверочные
Рисунок № 1
Внешний вид.
Комплекты мер КСВН волноводные поверочные
Рисунок № 2
Внешний вид.
Комплекты мер КСВН волноводные поверочные
Рисунок № 3
Внешний вид.
Комплекты мер КСВН волноводные поверочные
Рисунок № 4
Внешний вид.
Комплекты мер КСВН волноводные поверочные
Рисунок № 5
Внешний вид.
Комплекты мер КСВН волноводные поверочные
Рисунок № 6
Внешний вид.
Комплекты мер КСВН волноводные поверочные
Рисунок № 7
Внешний вид.
Комплекты мер КСВН волноводные поверочные
Рисунок № 8
Внешний вид.
Комплекты мер КСВН волноводные поверочные
Рисунок № 9
Внешний вид.
Комплекты мер КСВН волноводные поверочные
Рисунок № 10
Общие сведения
Дата публикации - 31.08.2021
Срок свидетельства - 26.08.2026
Номер записи - 183986
ID в реестре СИ - 1392358
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации, Нагрузки НРП-7, НРП-8, МП-12,
Производитель
Изготовитель - Общество с ограниченной ответственностью Научно Производственное Предприятие "Элмика" (ООО НПП "Элмика")
Страна - РОССИЯ
Населенный пункт - г. Зеленоград
Уведомление о начале осуществления предпринимательской деятельности - Да
Пенза - город в центре европейской части России, административный центр Пензенской области. является городом областного значения, образует муниципальное образование городской округ город Пенза. Население - 501 109 человек.
Пенза расположена в центре европейской части России на Приволжской возвышенности, в 629 км к юго-востоку от Москвы. Город расположен на берегах реки Сура в южной части Пензенской области, в 26 км к востоку от ее географического центра. Площадь города составляет 310,4 кв. км.
Средняя высота над уровнем моря - 174 м. Самая высокая точка находится на холме Боевой горы, вытянутой с SW на NE как хребет. Максимальная высота - 134 м.
Основными видами промышленной продукции, выпускаемой предприятиями города, являются: стальные трубы, промышленная трубопроводная арматура, воздушные и газовые приводные компрессоры, машины для коммунального хозяйства, медицинское оборудование, приборы и средства автоматизации, химическое оборудование, вычислительная техника. ОАО "ППО ЭВТ им. В.А. Ревунова" - производство бытовой техники. НПП "МедИнж" - производство сердечных клапанов. На долю "Маяка" приходится 60% отечественного рынка бумаги-основы, используемой в дизайне, производстве мебели, обоев, декоративных пластиков. НПП "Эра" - производство летных тренажеров для пилотов гражданской авиации, механизмов для химической и нефтехимической промышленности. Пензенская кондитерская фабрика - более 130 наименований кондитерских изделий и др.
Отчет "Анализ рынка поверки в Пензе" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Пенза.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 21
Выдано извещений - 0
Кол-во периодических поверок - 18
Кол-во средств измерений - 9
Кол-во владельцев - 3
Усредненный год выпуска СИ - 2021
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Комплекты мер КСВН волноводные поверочные (МП-12, МП-06, МП-04, МП-03, МП-02)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью Научно Производственное Предприятие "Элмика" (ООО НПП "Элмика")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
79909-20 02.12.2025 |
Панорамные измерители КСВН и ослабления , Р2-67М Общество с ограниченной ответственностью Научно Производственное Предприятие "Элмика" (ООО НПП "Элмика") (РОССИЯ г. Зеленоград) |
ОТ МП |
1 год |
|
82763-21 26.08.2026 |
Комплекты мер КСВН волноводные поверочные, МП-12, МП-06, МП-04, МП-03, МП-02 Общество с ограниченной ответственностью Научно Производственное Предприятие "Элмика" (ООО НПП "Элмика") (РОССИЯ г. Зеленоград) |
ОТ МП |
1 год |
|
82543-21 09.08.2026 |
Переносчик частоты, РЧ5-29М Общество с ограниченной ответственностью Научно Производственное Предприятие "Элмика" (ООО НПП "Элмика") (РОССИЯ г. Зеленоград) |
ОТ МП |
1 год |
|
88188-23 07.02.2028 |
Аттенюаторы поляризационные, АП Общество с ограниченной ответственностью Научно Производственное Предприятие "Элмика" (ООО НПП "Элмика") (РОССИЯ г. Зеленоград) |
ОТ МП |
1 год |
|
92420-24 |
Аттенюаторы поляризационные, DA Общество с ограниченной ответственностью Научно Производственное Предприятие "Элмика" (ООО НПП "Элмика") (РОССИЯ г. Зеленоград) |
ОТ МП |
2 года |
Отчет создавался для для ГК ВЗЛЕТ и позволяет выгрузить в файл информацию по поверкам выбранных типов СИ за период (в годах).
Форма выбора из списка типов СИ обладает свойством мультиселекта.
Выгрузка осуществляется в текстовый файл формата csv с кодировкой win1251.
Файл может быть легко прочитан любым текстовым редакторам, например: notepad++, notepad или MS Excel. Запускаем программу Excel. Переходим во вкладку «Данные». Кликаем на кнопку на ленте «Из текста», указываем путь к файлу.
Поля:
1 - Тип СИ (наименование, номер и модификация)
2 - Вид поверки
3 - Кол-во непригодных (с указанием года)
4 - Кол-во пригодных (с указанием года)
5 - Всего поверок (с указанием года)
Кто поверяет Комплекты мер КСВН волноводные поверочные (МП-12, МП-06, МП-04, МП-03, МП-02)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 21 | 2 | 3 | 18 | 0 | 21 | 3 | 18 |
Стоимость поверки Комплекты мер КСВН волноводные поверочные (МП-12, МП-06, МП-04, МП-03, МП-02)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на маркировочный ярлык, расположенный на корпусе меры и на титульный лист эксплуатационной документации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационной документации на комплекты мер КСВН волноводные поверочные МП-12, МП-06, МП-04, МП-03, МП-02.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к комплектам мер КСВН волноводным поверочным МП-12, МП-06, МП-04, МП-03, МП-02
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
Комплекты мер КСВН волноводные поверочные МП-12, МП-06, МП-04, МП-03, МП-02. Технические условия. ИРВМ.468.547 ТУ»
Изготовитель
Общество с ограниченной ответственностью научно производственное предприятие «Элмика» (ООО НПП «Элмика»)Юридический адрес: 124460, г. Москва, г. Зеленоград, проезд 4922, дом 4, стр.3, пом.1, комн. 21а
Почтовый адрес: 124460 г. Москва, г. Зеленоград, проезд 4922, дом 4, стр.3, пом.1, комн. 21а
ИНН 7735595795
Телефон: (499) 733 66 20
Факс: (499) 733 66 20
E-mail: info@npp-elmika.ru.
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»).Адрес: 141570, Московская область, г. Солнечногорск, рабочий поселок Менделеево, ФГУП ВНИИФТРИ
Телефон (факс) +8 (495) 526-63-00
Web-сайт: www.vniiftri.ru
E-mail: office@vniiftri.ru
Принцип действия волноводных мер основан на отражении определенной части энергии падающей волны и поглощении остальной ее части, в результате этого в волноводном тракте создается стоячая волна с фиксированным значением КСВН, определяемым номинальным значением меры.
Подвижные меры имеют механизм перемещения, регулирующий положение отражающего элемента внутри отрезка волновода, что позволяет учесть остаточное рассогласование поглотителя. Механизм перемещения выполнен в виде микрометрического винта и имеет шкалу, отградуированную в миллиметрах и их сотых долях.
Комплект МП-02 состоит из подвижных волноводных мер (нагрузок) - НРП-9, НРП-10, НРП-11, НСП-18, НРП-24, НРП-23, НКП-20. Каждая мера выполнена в виде отрезка прямоугольного волновода сечением 1,6*0,8 мм, имеющего стандартный круглый фланец для подключения к тракту.
Комплект МП-03 состоит из подвижных волноводных мер (нагрузок) - НРП-12, НРП-13, НРП-14, НСП-19, НКП-18, НРП-26, НРП-25. Каждая мера выполнена в виде отрезка прямоугольного волновода сечением 2,4*1,2 мм, имеющего стандартный прямоугольный фланец для подключения к тракту.
Комплект МП-04 состоит из подвижных волноводных мер (нагрузок) - НРП-21, НРП-22, НСП-22, НРП-20, НКП-21. Каждая мера выполнена в виде отрезка прямоугольного волновода сечением 3,6*1,8 мм, имеющего стандартный прямоугольный фланец для подключения к тракту.
Комплект МП-06 состоит из подвижных волноводных мер (нагрузок) - НРП-28, НРП-29, НСП-23, НРП-27, НКП-22. Каждая мера выполнена в виде отрезка прямоугольного волновода сечением 5,2*2,6 мм, имеющего стандартный прямоугольный фланец для подключения к тракту.
Комплект МП-12 состоит из подвижных - НРП-6, НРП-7, НРП-8, НСП-21, НКП-19 и неподвижных - НСН-24, НСН-23 волноводных мер (нагрузок), аттестованных по КСВН с высокой точностью. Каждая мера выполнена в виде отрезка прямоугольного волновода сечением 11x5,5 мм, имеющего стандартный прямоугольный фланец для подключения к тракту.
Общий вид мер комплектов мер МП-02, МП-03, МП-04, МП-06, МП-12 приведен на рисунках 1, 3, 5, 7, 9 соответственно.
Места пломбирования волноводных мер от несанкционированного доступа приведены на рисунках 2, 4, 6, 8, 10.

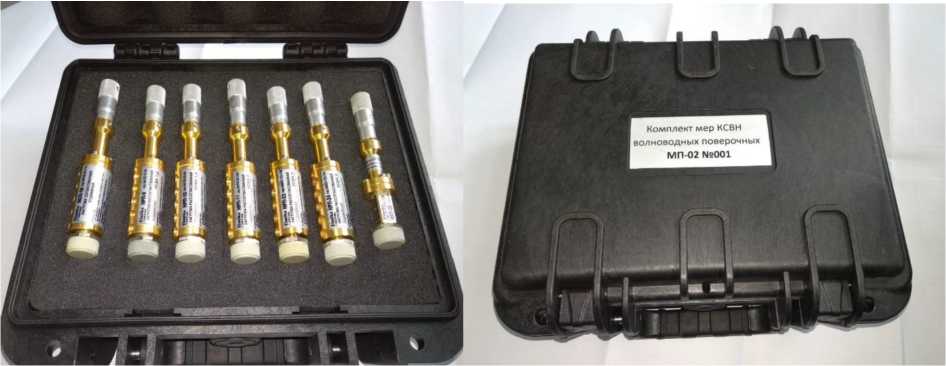

Рисунок 1 - Общий вид комплекта МП-02 (НРП-9, НРП-10, НРП-11, НСП-18, НКП-20,
НРП-23, НРП-24, НКП-20)
2
-
1 - место наклейки этикетки и нанесения знака утверждения типа
-
2 - место пломбирования

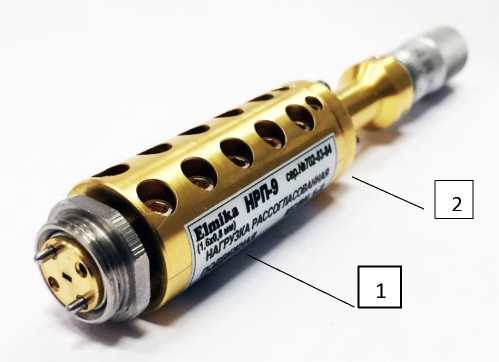

Рисунок 2 - Места наклейки фирменной этикетки и пломбирования волноводных мер из комплекта МП-02 от несанкционированного доступа

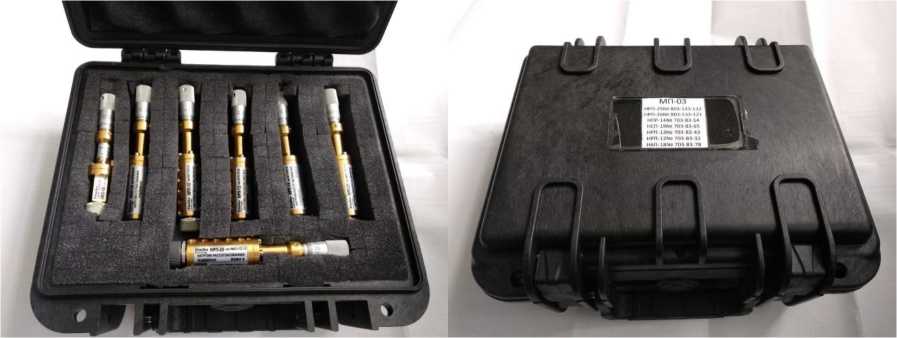

Рисунок 3 - Общий вид комплекта МП-03 (НРП-12, НРП-13, НРП-14, НСП-19, НРП-25, НРП-26, НКП-18)
2
1
-
1 - место наклейки этикетки и нанесения знака утверждения типа
-
2 - место пломбирования
Рисунок 4 - Места наклейки фирменной этикетки и пломбирования волноводных мер из комплекта МП-03 от несанкционированного доступа

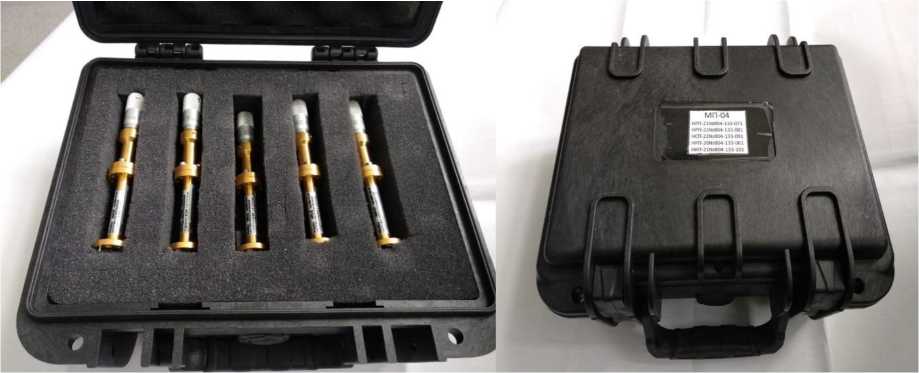

Рисунок 5 - Общий вид комплекта МП-04 (НРП-21, НРП-22, НСП-22, НРП-20, НКП-21,)
2
1
1 - место наклейки этикетки и нанесения знака утверждения типа
2 - место пломбирования

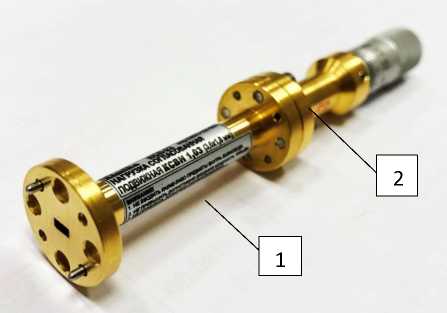

Рисунок 6 - Места наклейки фирменной этикетки и пломбирования волноводных мер из комплекта МП-04 от несанкционированного доступа

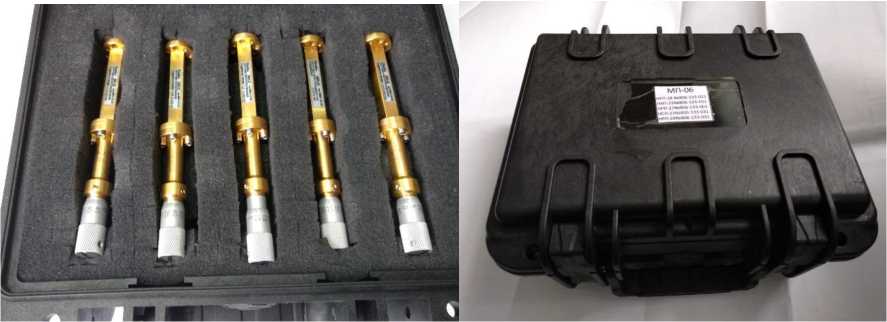

Рисунок 7 - Общий вид комплекта МП-06 (НРП-28, НРП-29, НРП-27, НСП-23, НКП-22, НРП-27, НРП-24)
2
1
-
1 - место наклейки этикетки и нанесения знака утверждения типа
-
2 - место пломбирования
Рисунок 8 - Места наклейки фирменной этикетки и пломбирования волноводных мер из комплекта МП-06 от несанкционированного доступа

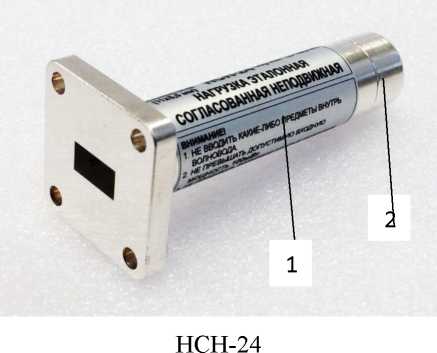

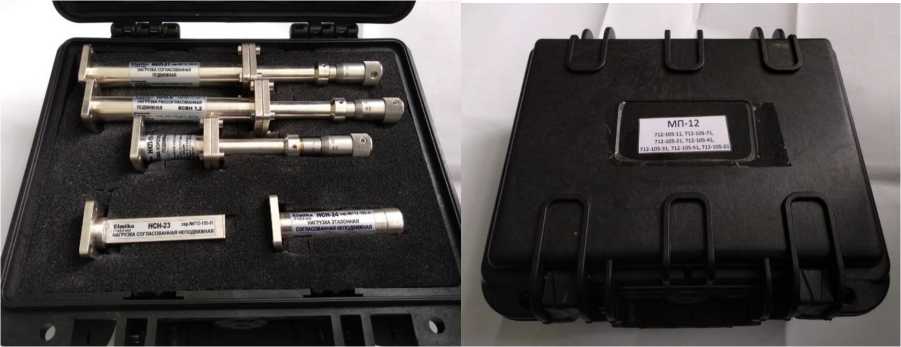

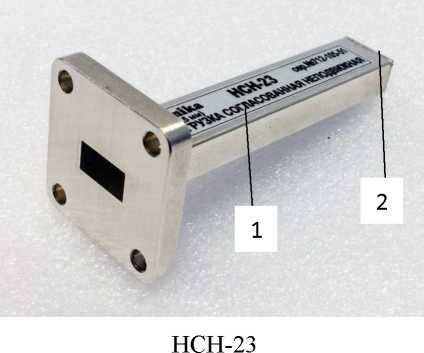

Рисунок 9 - Общий вид комплект МП-12 (НРП-6, НРП-7, НРП-8, НСП-21, НКП-19,
НСН-23, НСН-24, НРП-23)
НРП-6, НРП-7, НРП-8, НСП-21, НКП-19
-
1 - место наклейки этикетки и нанесения знака утверждения типа
-
2 - место пломбирования

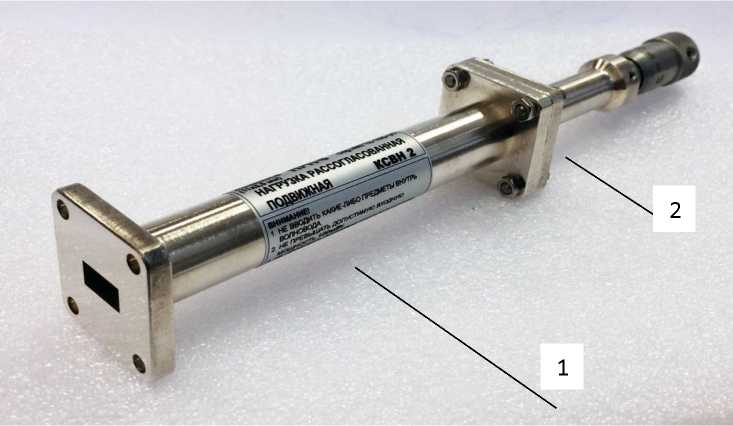

Рисунок 10 - Места наклейки фирменной этикетки и пломбирования волноводных мер из комплекта МП-12 от несанкционированного доступа
Программное обеспечение отсутствует.
Таблица 3 - Комплектность МП-02
|
Наименование |
Обозначение |
Количество |
|
Комплект поверочных мер КСВН волноводный, в составе: |
МП-02 ИРВМ.468 547.202 |
1 |
|
- нагрузка рассогласованная подвижная |
НРП-9 ИРВМ 468 547.118 |
1 |
|
- нагрузка рассогласованная подвижная |
НРП-10 ИРВМ 468 547.119 |
1 |
|
- нагрузка рассогласованная подвижная |
НРП-11 ИРВМ 468 547.120 |
1 |
|
- нагрузка согласованная подвижная |
НСП-18 ИРВМ 468 547.117 |
1 |
|
- нагрузка рассогласованная подвижная |
НРП-24 ИРВМ 468 547.163 |
1 |
|
- нагрузка рассогласованная подвижная |
НРП-23 ИРВМ 468 547.162 |
1 |
|
- нагрузка короткозамкнутая подвижная |
НКП-20 ИРВМ 468 547.121 |
1 |
|
- ключ волноводный |
2 | |
|
Руководство по эксплуатации |
ИРВМ.468 547.202 РЭ |
1 |
|
Паспорт с результатами аттестации мер |
ИРВМ.468 547.202 ПС |
1 |
|
Методика поверки |
651-20-055 МП |
1 |
Таблица 4 - Комплектность МП-03
|
Наименование |
Обозначение |
Количество |
|
Комплект поверочных мер КСВН волноводный, в составе: |
МП-03 ИРВМ.468 547.203 |
1 |
|
- нагрузка рассогласованная подвижная |
НРП-12 ИРВМ 468 547.113 |
1 |
|
- нагрузка рассогласованная подвижная |
НРП-13 ИРВМ 468 547.114 |
1 |
|
- нагрузка рассогласованная подвижная |
НРП-14 ИРВМ 468 547.115 |
1 |
|
- нагрузка рассогласованная подвижная |
НРП-26 ИРВМ 468 547.161 |
1 |
|
- нагрузка рассогласованная подвижная |
НРП-25 ИРВМ 468 547.160 |
1 |
|
- нагрузка согласованная подвижная |
НСП-19 ИРВМ 468 547.112 |
1 |
|
- нагрузка короткозамкнутая подвижная |
НКП-18 ИРВМ 468 547.116 |
1 |
|
- ключ волноводный |
- |
2 |
|
Руководство по эксплуатации |
ИРВМ.468 547.203 РЭ |
1 |
|
Паспорт с результатами аттестации мер |
ИРВМ.468 547.203 ПС |
1 |
|
Методика поверки |
651-20-055 МП |
1 |
Таблица 5 - Комплектность МП-04
|
Наименование |
Обозначение |
Количество |
|
Комплект поверочных мер КСВН волноводный, в составе: |
МП-04 ИРВМ.468 547.204 |
1 |
|
- нагрузка рассогласованная подвижная |
НРП-20 ИРВМ 468 547.123 |
1 |
|
- нагрузка рассогласованная подвижная |
НРП-21 ИРВМ 468 547.124 |
1 |
|
- нагрузка рассогласованная подвижная |
НРП-22 ИРВМ 468 547.125 |
1 |
|
- нагрузка согласованная подвижная |
НСП-22 ИРВМ 468 547.122 |
1 |
|
- нагрузка короткозамкнутая подвижная |
НКП-21 ИРВМ 468 547.126 |
1 |
|
- ключ волноводный |
- |
2 |
|
Руководство по эксплуатации |
ИРВМ.468 547.204 РЭ |
1 |
|
Паспорт с результатами аттестации мер |
ИРВМ.468 547.204 ПС |
1 |
|
Методика поверки |
651-20-055 МП |
1 |
Таблица 6 - Комплектность МП-06
|
Наименование |
Обозначение |
Количество |
|
Комплект поверочных мер КСВН волноводный, в составе: |
МП-06 ИРВМ.468 547.206 |
1 |
|
- нагрузка рассогласованная подвижная |
НРП-27 ИРВМ 468 547.128 |
1 |
|
- нагрузка рассогласованная подвижная |
НРП-28 ИРВМ 468 547.129 |
1 |
|
- нагрузка рассогласованная подвижная |
НРП-29 ИРВМ 468 547.130 |
1 |
|
- нагрузка согласованная подвижная |
НСП-23 ИРВМ 468 547.127 |
1 |
|
- нагрузка короткозамкнутая подвижная |
НКП-22 ИРВМ 468 547.131 |
1 |
|
- ключ волноводный |
- |
2 |
|
Руководство по эксплуатации |
ИРВМ.468 547.206 РЭ |
1 |
|
Паспорт с результатами аттестации мер |
ИРВМ.468 547.206 ПС |
1 |
|
Методика поверки |
651-20-055 МП |
1 |
Таблица 7 - Комплектность МП-12
|
Наименование |
Обозначение |
Количество |
|
Комплект мер КСВН волноводный Поверочный, в составе: |
МП-12 ИРВМ.468 547.212 |
1 |
|
- нагрузка рассогласованная подвижная |
НРП-6 ИРВН 468 547.108 |
1 |
|
- нагрузка рассогласованная подвижная |
НРП-7 ИРВН 468 547.109 |
1 |
|
- нагрузка рассогласованная подвижная |
НРП-8 ИРВН 468 547.110 |
1 |
|
- нагрузка согласованная подвижная |
НСП-21 ИРВН 468 547.107 |
1 |
|
- нагрузка короткозамкнутая подвижная |
НКП-19 ИРВН 468 547.111 |
1 |
|
- нагрузка согласованная неподвижная |
НСН-23 ИРВН 468 547.006 |
1 |
|
- нагрузка согласованная неподвижная |
НСН-24 ИРВН 468 547.007 |
1 |
|
Руководство по эксплуатации |
ИРВМ.468 547.212 РЭ |
1 |
|
Паспорт с результатами аттестации мер |
ИРВМ.468 547.212ПС |
1 |
|
Методика поверки |
651-20-055 МП |
1 |
Таблица 1- Метрологические характеристики комплектов мер
|
Наименование характеристики |
Значение |
|
Комплект МП-12 | |
|
Диапазон частот, ГГ ц |
от 17,44 до 25,95 |
|
Номинальные значения КСВН | |
|
- нагрузка рассогласованная подвижная НРП-6 |
1,2 |
|
- нагрузка рассогласованная подвижная НРП-7 |
1,4 |
|
- нагрузка рассогласованная подвижная НРП-8 |
2,0 |
|
- нагрузка согласованная неподвижная НСН-24 |
1,03 |
|
- нагрузка согласованная неподвижная НСН-23 |
1,07 |
|
- нагрузка согласованная подвижная НСП-21 |
1,03 |
|
Предельные отклонения от номинальных значений КСВН | |
|
- нагрузка рассогласованная подвижная НРП-6 |
от 1,1 до 1,3 |
|
- нагрузка рассогласованная подвижная НРП-7 |
от 1,25 до 1,55 |
|
- нагрузка рассогласованная подвижная НРП-8 |
от 1,8 до 2,2 |
|
- нагрузка согласованная неподвижная НСН-24, не более |
1,03 |
|
- нагрузка согласованная неподвижная НСН-23, не более |
1,07 |
|
- нагрузка согласованная подвижная НСП-21, не более |
1,03 |
|
Пределы допускаемой относительной погрешности КСВН, % | |
|
- нагрузка рассогласованная подвижная НРП-6 |
±1,0 |
|
- нагрузка рассогласованная подвижная НРП-7 |
±1,0 |
|
- нагрузка рассогласованная подвижная НРП-8 |
±1,5 |
|
- нагрузка согласованная неподвижная НСН-24 |
±1,0 |
|
- нагрузка согласованная неподвижная НСН-23 |
±1,0 |
|
- нагрузка согласованная подвижная НСП-21 |
±1,0 |
|
Модуль коэффициента отражения | |
|
- нагрузка короткозамкнутая подвижная НКП-19, не менее |
0,98 |
|
Пределы допускаемой абсолютной погрешности модуля коэффициента отражения | |
|
- нагрузка короткозамкнутая подвижная НКП-19 |
±0,005 |
|
Комплект МП-06 | |
|
Диапазон частот, ГГ ц |
от 37,5 до 53,57 |
|
Номинальные значения КСВН | |
|
- нагрузка рассогласованная подвижная НРП-28 |
1,4 |
|
- нагрузка рассогласованная подвижная НРП-29 |
2,0 |
|
- нагрузка согласованная подвижная НСП-23 |
1,03 |
|
- нагрузка рассогласованная подвижная НРП-27 |
1,2 |
|
Предельные отклонения от номинальных значений КСВН | |
|
- нагрузка рассогласованная подвижная НРП-28 |
от 1,25 до 1,55 |
|
- нагрузка рассогласованная подвижная НРП-29 |
от 1,7 до 2,3 |
|
- нагрузка согласованная подвижная НСП-23, не более |
1,03 |
|
- нагрузка рассогласованная подвижная НРП-27 |
от 1,05 до 1,35 |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой относительной погрешности КСВН, % | |
|
- нагрузка рассогласованная подвижная НРП-28 |
±1,0 |
|
- нагрузка рассогласованная подвижная НРП-29 |
±1,0 |
|
- нагрузка согласованная подвижная НСП-23 |
±1,5 |
|
- нагрузка рассогласованная подвижная НРП-27 |
±1,0 |
|
Модуль коэффициента отражения | |
|
- нагрузка короткозамкнутая подвижная НКП-22, не менее |
0,98 |
|
Пределы допускаемой абсолютной погрешности модуля коэффициента отражения | |
|
- нагрузка короткозамкнутая подвижная НКП-22 |
±0,005 |
|
Комплект МП-04 | |
|
Диапазон частот, ГГ ц |
от 53,57 до 78,33 |
|
Номинальные значения КСВН | |
|
- нагрузка рассогласованная подвижная НРП-21 |
1,4 |
|
- нагрузка рассогласованная подвижная НРП-22 |
2,0 |
|
- нагрузка согласованная подвижная НСП-22 |
1,03 |
|
- нагрузка рассогласованная подвижная НРП-20 |
1,2 |
|
Предельные отклонения от номинальных значений КСВН | |
|
- нагрузка рассогласованная подвижная НРП-21 |
от 1,25 до 1,55 |
|
- нагрузка рассогласованная подвижная НРП-22 |
от 1,7 до 2,3 |
|
- нагрузка согласованная подвижная НСП-22, не более |
1,03 |
|
- нагрузка рассогласованная подвижная НРП-20 |
от 1,05 до 1,35 |
|
Пределы допускаемой относительной погрешности КСВН, % | |
|
- нагрузка рассогласованная подвижная НРП-21 |
±1,0 |
|
- нагрузка рассогласованная подвижная НРП-22 |
±1,5 |
|
- нагрузка согласованная подвижная НСП-22 |
±1,0 |
|
- нагрузка рассогласованная подвижная НРП-20 |
±1,0 |
|
Модуль коэффициента отражения | |
|
- нагрузка короткозамкнутая подвижная НКП-21, не менее |
0,98 |
|
Пределы допускаемой абсолютной погрешности модуля коэффициента отражения | |
|
- нагрузка короткозамкнутая подвижная НКП-21 |
±0,005 |
|
Комплект МП-03 | |
|
Диапазон частот, ГГ ц |
от 78,33 до 118,1 |
|
Номинальные значения КСВН | |
|
- нагрузка рассогласованная подвижная НРП-12 |
1,2 |
|
- нагрузка рассогласованная подвижная НРП-13 |
1,4 |
|
- нагрузка рассогласованная подвижная НРП-14 |
2,0 |
|
- нагрузка согласованная подвижная НСП-19 |
1,03 |
|
- нагрузка рассогласованная подвижная НРП-25 |
3,0 |
|
Предельные отклонения от номинальных значений КСВН | |
|
- нагрузка рассогласованная подвижная НРП-12 |
от 1,05 до 1,35 |
|
- нагрузка рассогласованная подвижная НРП-13 |
от 1,25 до 1,55 |
|
- нагрузка рассогласованная подвижная НРП-14 |
от 1,7 до 2,3 |
|
- нагрузка согласованная подвижная НСП-19, не более |
1,03 |
|
- нагрузка рассогласованная подвижная НРП-25 |
от 2,55 до 3,45 |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой относительной погрешности КСВН, % | |
|
- нагрузка рассогласованная подвижная НРП-12 |
±1,0 |
|
- нагрузка рассогласованная подвижная НРП-13 |
±1,0 |
|
- нагрузка рассогласованная подвижная НРП-14 |
±1,5 |
|
- нагрузка согласованная подвижная НСП-19 |
±1,0 |
|
- нагрузка рассогласованная подвижная НРП-25 |
±3,0 |
|
Модуль коэффициента отражения | |
|
- нагрузка рассогласованная подвижная НРП-26 |
от 0,62 до 0,70 |
|
- нагрузка короткозамкнутая подвижная НКП-18, не менее |
0,98 |
|
Пределы допускаемой абсолютной погрешности модуля коэффициента отражения | |
|
- нагрузка рассогласованная подвижная НРП-26 |
± 0,014 |
|
- нагрузка короткозамкнутая подвижная НКП-18 |
± 0,005 |
|
Комплект МП-02 | |
|
Диапазон частот, ГГ ц |
от 118,1 до 170,0 |
|
Номинальные значения КСВН | |
|
- нагрузка рассогласованная подвижная НРП-9 |
1,2 |
|
- нагрузка рассогласованная подвижная НРП-10 |
1,4 |
|
- нагрузка рассогласованная подвижная НРП-11 |
2,0 |
|
- нагрузка согласованная подвижная НСП-18 |
1,03 |
|
- нагрузка рассогласованная подвижная НРП-23 |
3,0 |
|
Предельные отклонения от номинальных значений КСВН | |
|
- нагрузка рассогласованная подвижная НРП-9 |
от 1,05 до 1,35 |
|
- нагрузка рассогласованная подвижная НРП-10 |
от 1,25 до 1,55 |
|
- нагрузка рассогласованная подвижная НРП-11 |
от 1,7 до 2,3 |
|
- нагрузка согласованная подвижная НСП-18, не более |
1,03 |
|
- нагрузка рассогласованная подвижная НРП-23 |
от 2,55 до 3,45 |
|
Пределы допускаемой относительной погрешности КСВН, % | |
|
- нагрузка рассогласованная подвижная НРП-9 |
±1,0 |
|
- нагрузка рассогласованная подвижная НРП-10 |
±1,0 |
|
- нагрузка рассогласованная подвижная НРП-11 |
±1,5 |
|
- нагрузка согласованная подвижная НСП-18 |
±1,0 |
|
- нагрузка рассогласованная подвижная НРП-23 |
±3,0 |
|
Модуль коэффициента отражения | |
|
- нагрузка рассогласованная подвижная НРП-24 |
от 0,62 до 0,70 |
|
- нагрузка короткозамкнутая подвижная НКП-20, не менее |
0,98 |
|
Пределы допускаемой абсолютной погрешности модуля коэффициента отражения | |
|
- нагрузка рассогласованная подвижная НРП-24 |
± 0,014 |
|
- нагрузка короткозамкнутая подвижная НКП-20 |
± 0,005 |
Таблица 2- Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Рабочие условия применения | |
|
- температура окружающего воздуха, 0С |
от 15 до 25 |
|
- атмосферной давление, кПа (мм рт.ст.) |
от 70 до 106,7 (от |
|
- относительная влажность окружающего воздуха при |
525 до 800) |
|
температуре 25 °С, %, не более |
80 |
|
Комплект МП-12 | |
|
Масса, г, не более | |
|
- нагрузки рассогласованные подвижные НРП-6 НРП-7 |
320 |
|
НРП-8 | |
|
- нагрузка согласованная неподвижная НСН-24 |
130 |
|
- нагрузка согласованная неподвижная НСН-23 |
70 |
|
- нагрузка согласованная подвижная НСП-21 |
320 |
|
- нагрузка короткозамкнутая подвижная НКП-19 |
240 |
|
Габаритные размеры | |
|
- нагрузки рассогласованные подвижные НРП-6, НРП-7, | |
|
НРП-8 | |
|
длина, мм, не более |
29 |
|
ширина, мм, не более |
29 |
|
высота, мм, не более |
210 |
|
- нагрузки согласованные неподвижные НСН-24, НСН-23 | |
|
длина, мм, не более |
29 |
|
ширина, мм, не более |
29 |
|
высота, мм, не более |
71 |
|
- нагрузка согласованная подвижная НСП-21 | |
|
длина, мм, не более |
29 |
|
ширина, мм, не более |
29 |
|
высота, мм, не более |
210 |
|
- нагрузка короткозамкнутая подвижная НКП-19 | |
|
длина, мм, не более |
29 |
|
ширина, мм, не более |
29 |
|
высота, мм, не более |
150 |
|
Комплект МП-06 | |
|
Масса, г, не более | |
|
- нагрузки рассогласованные подвижные НРП-28, НРП-29, | |
|
НРП-27 |
170 |
|
- нагрузка согласованная подвижная НСП-23 |
170 |
|
- нагрузка короткозамкнутая подвижная НКП-22 |
160 |
|
Габаритные размеры | |
|
- нагрузки рассогласованные подвижные НРП-28, НРП-29, | |
|
НРП-27 | |
|
диаметр, мм, не более |
20 |
|
длина, мм, не более |
128 |
|
- нагрузка согласованная подвижная НСП-23 | |
|
диаметр, мм, не более |
20 |
|
длина, мм, не более |
128 |
|
- нагрузка короткозамкнутая подвижная НКП-22 | |
|
диаметр, мм, не более |
20 |
|
длина, мм, не более |
128 |
|
Наименование характеристики |
Значение |
|
Комплект МП-04 | |
|
Масса, г, не более | |
|
- нагрузки рассогласованные подвижные НРП-21, НРП-22, | |
|
НРП-20 |
160 |
|
- нагрузка согласованная подвижная НСП-22 |
160 |
|
- нагрузка короткозамкнутая подвижная НКП-21 |
150 |
|
Габаритные размеры | |
|
- нагрузки рассогласованные подвижные НРП-21, НРП-22, | |
|
НРП-20 | |
|
диаметр, мм, не более |
20 |
|
длина, мм, не более |
111 |
|
- нагрузка согласованная подвижная НСП-22 | |
|
диаметр, мм, не более |
20 |
|
длина, мм, не более |
111 |
|
- нагрузка короткозамкнутая подвижная НКП-21 | |
|
диаметр, мм, не более |
20 |
|
длина, мм, не более |
111 |
|
Комплект МП-03 | |
|
Масса, г, не более | |
|
- нагрузки рассогласованные подвижные НРП-12, НРП-13, | |
|
НРП-14, НРП-25, НРП-26 |
150 |
|
- нагрузка согласованная подвижная НСП-19 |
150 |
|
- нагрузка короткозамкнутая подвижная НКП-18 |
75 |
|
Габаритные размеры | |
|
- нагрузки рассогласованные подвижные НРП-12, НРП-13, | |
|
НРП-14, НРП-25, НРП-26 | |
|
диаметр, мм, не более |
19,1 |
|
длина, мм, не более |
120 |
|
- нагрузка согласованная подвижная НСП-19 | |
|
диаметр, мм, не более |
19,1 |
|
длина, мм, не более |
120 |
|
- нагрузка короткозамкнтуая подвижная НКП-18 | |
|
диаметр, мм, не более |
19,1 |
|
длина, мм, не более |
100 |
|
Комплект МП-02 | |
|
Масса, г, не более | |
|
- нагрузки рассогласованные подвижные НРП-9, НРП-10, | |
|
НРП-11, НРП-24, НРП-23 |
150 |
|
- нагрузка согласованная подвижная НСП-18 |
150 |
|
- нагрузка короткозамкнтуая подвижная НКП-20 |
75 |
|
Габаритные размеры | |
|
- нагрузки рассогласованные подвижные НРП-9, НРП-10, | |
|
НРП-11, НРП-24, НРП-23 | |
|
диаметр, мм, не более |
19,1 |
|
длина, мм, не более |
120 |
|
- нагрузка согласованная подвижная НСП-18 | |
|
диаметр, мм, не более |
19,1 |
|
длина, мм, не более |
120 |
|
- нагрузка короткозамкнтуая подвижная НКП-20 | |
|
диаметр, мм, не более |
19,1 |
|
длина, мм, не более |
120 |
