Сведения о средстве измерений: 92099-24 Приборы для испытаний высоковольтных выключателей

Номер по Госреестру СИ: 92099-24
92099-24 Приборы для испытаний высоковольтных выключателей
(Полюс)

Назначение средства измерений:
Приборы для испытаний высоковольтных выключателей Полюс (далее - приборы) предназначены для измерения напряжения постоянного и переменного тока, силы постоянного и переменного тока, времени включения и отключения выключателей, линейного и углового перемещения контактов выключателей и воспроизведения переменного тока.

сертификация программного обеспечения
Внешний вид. Приборы для испытаний высоковольтных выключателей, http://oei-analitika.ru рисунок № 1
Внешний вид.
Приборы для испытаний высоковольтных выключателей
Рисунок № 1
Внешний вид. Приборы для испытаний высоковольтных выключателей, http://oei-analitika.ru рисунок № 2
Внешний вид.
Приборы для испытаний высоковольтных выключателей
Рисунок № 2
Внешний вид. Приборы для испытаний высоковольтных выключателей, http://oei-analitika.ru рисунок № 3
Внешний вид.
Приборы для испытаний высоковольтных выключателей
Рисунок № 3
Внешний вид. Приборы для испытаний высоковольтных выключателей, http://oei-analitika.ru рисунок № 4
Внешний вид.
Приборы для испытаний высоковольтных выключателей
Рисунок № 4

Общие сведения

Дата публикации - 13.05.2024
Срок свидетельства - 13.05.2029
Номер записи - 193958
ID в реестре СИ - 1416318
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Полюс-5, Полюс-3, Полюс,

Производитель

Изготовитель - Общество с ограниченной ответственностью "Научно-производственное предприятие "ТестЭлектро" (ООО "НПП "ТестЭлектро")
Страна - РОССИЯ
Населенный пункт - г. Самара
Уведомление о начале осуществления предпринимательской деятельности -

Саратов - город на юго-востоке европейской части России, административный центр Саратовской области. Это город областного значения. Вместе с пригородным Гагаринским районом город Саратов образует муниципальное образование со статусом городского округа. Крупный культурный, экономический и образовательный центр Поволжья. Входит в двадцатку крупнейших городов России, не являясь городом-миллионером, в то же время является центром Саратовской агломерации, население которой превышает 1,2 млн человек.

Он расположен на правом берегу Волгоградского водохранилища реки Волги, напротив устья реки Саратовки и города Энгельса, расположенного на противоположном берегу. Находится в 389 км от Волгограда и 442 км от Самары, в 858 км к юго-востоку от Москвы.

Это ведущий центр высшего образования, научных исследований и проектной деятельности. Помимо одного из старейших университетов России, здесь расположено более двух десятков вузов. Развито машиностроение, нефтяная и химическая промышленность.

Саратовские предприятия выпускают транспортное оборудование, трикотаж, газовое оборудование, швейные изделия, кондитерские и табачные изделия, высококачественную мебель, бытовые электрохолодильники и другие виды промышленной продукции.

Отчет "Анализ рынка поверки в Саратове" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Саратов.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 3 000 руб.

Статистика

Кол-во поверок - 6
Выдано извещений - 0
Кол-во периодических поверок - 5
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№1170 от 2024.05.13 ПРИКАЗ_Об утверждении типов средств измерений (16)

№1170 от 2024.05.13 «Об утверждении типов средств измерений»

Наличие аналогов СИ: Приборы для испытаний высоковольтных выключателей (Полюс)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "Научно-производственное предприятие "ТестЭлектро" (ООО "НПП "ТестЭлектро")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
92099-24
13.05.2029
Приборы для испытаний высоковольтных выключателей, Полюс
Общество с ограниченной ответственностью "Научно-производственное предприятие "ТестЭлектро" (ООО "НПП "ТестЭлектро") (РОССИЯ г. Самара)
ОТ
МП
1 год
93619-24
29.10.2029
Системы бесконтактного температурного контроля, Обозначение отсутствует
Общество с ограниченной ответственностью "Научно-производственное предприятие "ТестЭлектро" (ООО "НПП "ТестЭлектро") (РОССИЯ г. Самара)
ОТ
МП
1 год

Кто поверяет Приборы для испытаний высоковольтных выключателей (Полюс)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО «МетрЛифтСервис»
(RA.RU.314115)
  • Полюс
  • 1 1 0 0 1 1 0
    ФБУ "САМАРСКИЙ ЦСМ"
    (RA.RU.311429)
    РСТ
  • Полюс-3
  • Полюс-5
  • 5 0 5 0 5 0 5

    Стоимость поверки Приборы для испытаний высоковольтных выключателей (Полюс)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Программное обеспечение (далее - ПО) приборов состоит из двух частей: встроенного (микропрограмма) и внешнего (Polus).

    Встроенное ПО является метрологически значимым, реализовано аппаратно предприятием-изготовителем и не может быть изменена пользователем. Встроенное ПО обеспечивает выполнение функций приборов.

    Внешнее ПО устанавливается на внешний персональный компьютер, является метрологически значимым и предназначено для управления приборами и отображения результатов измерений и дополнительной информации.

    Для связи с внешним персональным компьютером приборы оснащены интерфейсом USB.

    Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.

    Идентификационные данные ПО приведены в таблице 1.

    Таблица 1 - Идентификационные данные ПО

    Идентификационные данные

    Значение

    Встроенное ПО

    Внешнее ПО

    Идентификационное наименование ПО

    -

    Polus

    Номер версии (идентификационный номер ПО)

    -

    не ниже 1.02

    Цифровой идентификатор ПО

    -

    -


    Знак утверждения типа

    Знак утверждения типа

    наносится методом наклейки на боковую панель прибора и на титульный лист эксплуатационной документации типографским.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе 4 Устройство и работа прибора руководства по эксплуатации.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;

    Приказ Федерального агентства по техническому регулированию и метрологии от 18 августа 2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В диапазоне частот от 1-10-1 до 2409 Гц»;

    Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 100 А»;

    Приказ Федерального агентства по техническому регулированию и метрологии от 17 марта 2022 г. № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 140-8 до 100 А в диапазоне частот 1-101 до 1406 Гц»;

    Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;

    Приказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840 «Об утверждении государственной поверочной схемы для средств измерений длины в диапазоне от 140-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;

    Приказ Федерального агентства по техническому регулированию и метрологии от 26 ноября 2018 г. № 2482 «Об утверждении государственной поверочной схемы для средств измерений плоского угла»;

    3ТЭ.348.003 ТУ Приборы для испытаний высоковольтных выключателей Полюс. Технические условия.

    Правообладатель

    Общество с ограниченной ответственностью «Научно-производственное предприятие «ТестЭлектро» (ООО «НПП «ТестЭлектро»)

    ИНН 6313131860

    Юридический адрес: 443026, Самарская обл., г. Самара, п. Управленческий, Красноглинское ш., д. 1а

    Тел: +7 (846) 950-01-01

    Web-сайт: http://testelektro.ru/

    Изготовитель

    Общество с ограниченной ответственностью «Научно-производственное предприятие «ТестЭлектро» (ООО «НПП «ТестЭлектро»)
    ИНН 6313131860
    Юридический адрес: 443026, Самарская обл., г. Самара, п. Управленческий, Красноглинское ш., д. 1а
    Адрес места осуществления деятельности: 443026, Самарская обл., г. Самара, ул. им. ак. Н.Д. Кузнецова, д. 13
    Тел: +7 (846) 950-01-01
    Web-сайт: http://testelektro.ru/

    Испытательный центр

    Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ» (ООО «ПРОММАШ ТЕСТ»)
    Адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, эт. 4, помещ. I, ком. 28 Телефон: + 7 (495) 481-33-80
    E-mail: info@prommashtest.ru
    Web-сайт: www.prommash-test.ru

    Правообладатель

    Общество с ограниченной ответственностью «Научно-производственное предприятие «ТестЭлектро» (ООО «НПП «ТестЭлектро»)
    ИНН 6313131860
    Юридический адрес: 443026, Самарская обл., г. Самара, п. Управленческий, Красноглинское ш., д. 1а
    Тел: +7 (846) 950-01-01
    Web-сайт: http://testelektro.ru/

    Приборы предназначены для проверки электромеханических характеристик высоковольтных масляных, элегазовых и вакуумных выключателей, устройств релейной защиты, автоматики и телемеханики при проведении испытаний и технического обслуживания.

    Принцип действия приборов основан на преобразовании входных аналоговых сигналов, значений угловых и линейных перемещений с датчиков в цифровую форму с помощью АЦП.

    Приборы выпускаются в трех модификациях: Полюс-1, Полюс-3, Полюс-5, отличающихся функционалом и комплектом поставки.

    Конструктивно приборы представляет собой моноблок, размещенный в металлическом корпусе, с ручкой для переноски, фиксируемой в нескольких положениях.

    Приборы не имеют собственного дисплея и работают в режиме дистанционного управления с внешнего персонального компьютера. На лицевой панели размещены выключатели, кнопки, индикаторы, схема подключения. На задней панели размещены разъемы сетевого питания, входов/выходов, дискретных входов, датчиков линейных и угловых перемещений, интерфейса USB, клемма заземления

    Ограничение доступа к внутренним частям приборов осуществляется пломбировкой. Ограничение доступа к функциям градуировки/калибровки/поверки осуществляется с помощью ограничения прав доступа.

    На приборы наносится информация, позволяющая однозначно идентифицировать каждый экземпляр приборов: модификация, заводской номер в виде цифрового обозначения методом оттиска, дата изготовления, торговый знак производителя.

    Общий вид приборов представлен на рисунке 1. Места нанесения маркировки, знака утверждения типа и пломб представлены на рисунке 2.

    Нанесение знака поверки на средство измерений не предусмотрено.

    Внешний вид. Приборы для испытаний высоковольтных выключателей (Полюс), http://oei-analitika.ru

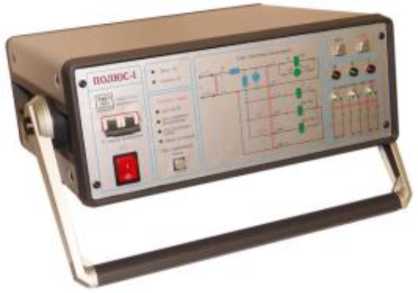

    а) модификация Полюс-1

    Внешний вид. Приборы для испытаний высоковольтных выключателей (Полюс), http://oei-analitika.ru

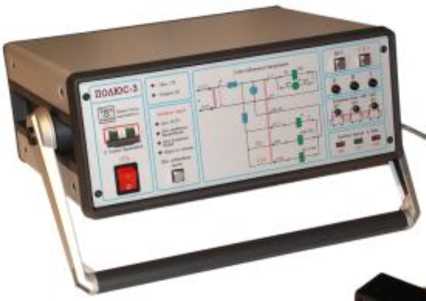

    б) модификация Полюс-3

    Внешний вид. Приборы для испытаний высоковольтных выключателей (Полюс), http://oei-analitika.ru

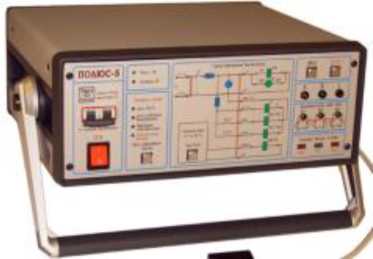

    в) модификация Полюс-5

    Рисунок 1 - Общий вид приборов

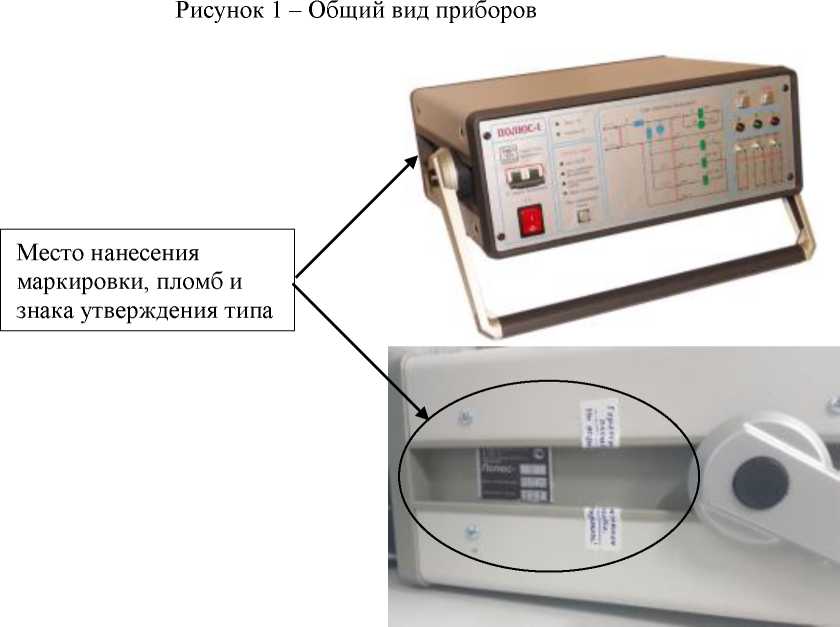

    Место нанесения маркировки, пломб и знака утверждения типа

    Внешний вид. Приборы для испытаний высоковольтных выключателей (Полюс), http://oei-analitika.ru

    Рисунок 2 - Места нанесения маркировки, заводского номера и пломбирования


    Таблица 6 -

    Наименование

    Модификация

    Полюс-1

    Полюс-3

    Полюс-5

    Приборы для испытаний высоковольтных выключателей Полюс

    1 шт.

    1 шт.

    1 шт.

    Персональный компьютер (ноутбук)

    1 шт.*

    1 шт.*

    1 шт.*

    Кейс для транспортировки

    1 шт.*

    1 шт.*

    1 шт.

    Сетевой кабель

    1 шт.

    1 шт.

    1 шт.

    Входной силовой кабель

    1 шт.

    1 шт.

    1 шт.

    Силовой кабель управления

    1 шт.

    1 шт.

    1 шт.

    Кабель контроля фаз

    1 шт.

    1 шт.

    1 шт.

    Кабель дискретных входов

    1 шт.

    1 шт.

    1 шт.

    Линейный лазерный датчик с кабелем

    -

    1 шт.*

    1 шт.*

    Датчик угла положения

    -

    -

    1 шт.*

    Кабель USB

    1 шт.

    1 шт.

    1 шт.

    Паспорт

    1 шт.

    1 шт.

    1 шт.

    Руководство по эксплуатации

    1 шт.

    1 шт.

    1 шт.

    Программное обеспечение, диск CD

    1 шт.

    1 шт.

    1 шт.

    Примечание: поставляется под заказ.


    Таблица 2 - Метрологические характеристики приборов

    Наименование характеристики

    Диапазоны измерения

    Пределы допускаемой основной погрешности (абсолютной Л; относительной 5, %)

    Напряжение постоянного тока, В

    от 0 до 450

    (Л) ± (0,014^Хизм+0,45)

    Напряжение переменного тока, В

    от 0 до 300

    (Л) ± (0,014^Хизм+0,3)

    Сила постоянного тока, А

    от 0 до 100

    от 0 до 17

    (Л) ± (0,01-ХИЗм+0,5) (Л) ± (0,01-ХИЗм+0,085)

    Сила переменного тока, А

    от 0 до 70

    от 0 до 25

    от 0,05 до 5,51)

    (Л) ± (0,01-ХИЗм+0,35)

    (Л) ± (0,01-ХИЗм+0,125)

    (Л) ± (0,01-ХИЗм+0,0275)

    Время включения и отключения выключателей, мс

    от 0,4 до 300

    (Л) ±0,08

    Линейное перемещение контактов, мм2)

    от 0 до 50

    от 0 до 250

    от 0 до 500

    (5) ±0,15

    (5) ±0,25

    (5) ±0,5

    Угловое перемещение контактов, градусы1)

    от 0 до 360

    (Л) ± 0,05

    Примечания:

    • 1) Режим генератора тока, только для модификации Полюс-5.

    • 2) Только для модификаций Полюс-3, Полюс-5 при использовании лазерного датчика линейных перемещений соответствующего диапазона.

    Хизм - измеренное значение величины тока или напряжения.

    Дополнительная погрешность измерений вызвана изменением температуры окружающего воздуха от нормальных условий измерений на каждые 10 °C в диапазоне рабочих условий измерений не превышает 20 % основной погрешности

    Таблица 3 - Основные технические характеристики

    Характеристика

    Значение

    Напряжение сети питания, В

    от 180 до 240

    Частота сети питания, Гц

    50

    Габаритные размеры (ширинахвысотахглубина), мм, не более:

    475х150х370

    Масса, кг

    10

    Нормальные условия измерений:

    • - температура окружающего воздуха, °С

    • - относительная влажность воздуха, %

    от + 20 до + 30

    от 30 до 80

    Рабочие условия измерений:

    • - температура окружающего воздуха, °С

    • - относительная влажность воздуха, %

    от - 20 до + 50 до 90 без конденсации
