Номер по Госреестру СИ: 93619-24
93619-24 Системы бесконтактного температурного контроля
(Обозначение отсутствует)
Назначение средства измерений:
Системы бесконтактного температурного контроля (далее по предназначены для бесконтактных измерений температуры объектов процессах в металлургической, стекольной, топливно-энергетической промышленности,
тексту - системы) в технологических
а также осуществления непрерывного многоканального дистанционного контроля температур труднодоступных зон объектов.
Внешний вид.
Системы бесконтактного температурного контроля
Рисунок № 1
Внешний вид.
Системы бесконтактного температурного контроля
Рисунок № 2
Внешний вид.
Системы бесконтактного температурного контроля
Рисунок № 3
Внешний вид.
Системы бесконтактного температурного контроля
Рисунок № 4
Внешний вид.
Системы бесконтактного температурного контроля
Рисунок № 5
Общие сведения
Дата публикации - 29.10.2024
Срок свидетельства - 29.10.2029
Номер записи - 195411
ID в реестре СИ - 1420805
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Общество с ограниченной ответственностью "Научно-производственное предприятие "ТестЭлектро" (ООО "НПП "ТестЭлектро")
Страна - РОССИЯ
Населенный пункт - г. Самара
Уведомление о начале осуществления предпринимательской деятельности -
В отчете "V_15" представлена аналитика распределения поверок по странам производства, как за все время существования БД ФГИС АРШИН, так и за последние несколько лет.
Отчет содержит три графика и таблицу. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Таблица обладает функциями поиска и сортировки по любой из колонок.
В разделе "Общая статистика" отчета представлены усредненные данные по странам производства:
- число стран, чьи СИ занесены в ФГИС АРШИН
- общее количество производителей по всем странам
- суммарное количество поверок по всем производителям
- количество типов СИ, зарегистрированных в ФГИС АРШИН
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации. В таблице имеются следующие поля:
- наименование производителя
- страна производства
- кол-во поверок СИ указанного производителя
Бесплатный
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2564 от 2024.10.29 ПРИКАЗ_Об утверждении типов средств измерений (12)
Наличие аналогов СИ: Системы бесконтактного температурного контроля (Обозначение отсутствует)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Научно-производственное предприятие "ТестЭлектро" (ООО "НПП "ТестЭлектро")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
92099-24 13.05.2029 |
Приборы для испытаний высоковольтных выключателей, Полюс Общество с ограниченной ответственностью "Научно-производственное предприятие "ТестЭлектро" (ООО "НПП "ТестЭлектро") (РОССИЯ г. Самара) |
ОТ МП |
1 год |
|
93619-24 29.10.2029 |
Системы бесконтактного температурного контроля, Обозначение отсутствует Общество с ограниченной ответственностью "Научно-производственное предприятие "ТестЭлектро" (ООО "НПП "ТестЭлектро") (РОССИЯ г. Самара) |
ОТ МП |
1 год |
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет "Количество типов средств измерений в ФГИС АРШИН по разделам областей измерений" предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные разделы областей измерений. Отчет состоит из двух графиков (одной круговой и одной столбчатой диаграммы) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к разделу области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношением или пропорции между разделами областей измерений.
На круговой диаграмме показано количественное соотношение между разделами областей измерений по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные разделы областей измерений, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН.
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по разделам областей измерений, но уже в динамике по годам начиная с 2000 года.
Кто поверяет Системы бесконтактного температурного контроля (Обозначение отсутствует)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Системы бесконтактного температурного контроля (Обозначение отсутствует)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение систем предназначено для обеспечения работы и состоит из двух частей: из встроенного и автономного ПО.
Метрологически значимым является только встроенное ПО, загружаемое в тепловизоры, пирометры и в модуль на предприятии-изготовителе во время производственного цикла.
Метрологические характеристики систем нормированы с учетом влияния на них встроенного ПО.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.
Автономная часть ПО «TestSoft» устанавливается на персональный компьютер и предназначена для настроек параметров систем, а также и для анализа термограмм, полученных в процессе измерений температуры
Идентификационные данные встроенной части ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО систем бесконтактного температурного контроля
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
firmware |
|
Номер версии (идентификационный номер) ПО |
не ниже V1.0 |
|
Цифровой идентификатор программного обеспечения |
отсутствует |
Знак утверждения типа
Знак утверждения типананосится на титульный лист Руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе 2 Руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
ТУ 3ТЭ.348.003-07 Система бесконтактного температурного контроля. Технические условия.
ПравообладательОбщество с ограниченной ответственностью «Научно-производственное
предприятие «ТестЭлектро» (ООО «НПП «ТестЭлектро»)
ИНН 6313131860
Юридический адрес: 443026, Самарская обл., г. Самара, п. Управленческий,
Красноглинское ш., д. 1а
Тел.: +7(846)950-01-01
E-mail: pochta@testelektro.ru
Web-сайт: www.testelektro.ru
Изготовитель
Общество с ограниченной ответственностью «Научно-производственное
предприятие «ТестЭлектро» (ООО «НПП «ТестЭлектро»)
ИНН 6313131860
Адрес: 443026, Самарская обл., г. Самара, ул. им. ак. Н.Д.Кузнецова, д. 13 Тел.: +7(846)950-01-01
E-mail: pochta@testelektro.ru
Web-сайт: www.testelektro.ru
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон/факс: +7 (495) 437-55-77 / (495) 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Правообладатель
Общество с ограниченной ответственностью «Научно-производственное
предприятие «ТестЭлектро» (ООО «НПП «ТестЭлектро»)
ИНН 6313131860
Юридический адрес: 443026, Самарская обл., г. Самара, п. Управленческий,
Красноглинское ш., д. 1а
Тел.: +7(846)950-01-01
E-mail: pochta@testelektro.ru
Web-сайт: www.testelektro.ru
Принцип действия систем основан на измерении и преобразовании в цифровой код сигналов, поступающих от преобразователей температуры бесконтактного типа (стационарных тепловизоров ТВД-450 или стационарных пирометров ДТП-300), передачи измеренной информации посредством интерфейса RS-485 с поддержкой протокола Modbus RTU для дальнейшего хранения и визуализации измеренных значений.
Система бесконтактного температурного контроля состоит из следующих компонентов:
-
- модуль температурного контроля «Зной»;
-
- тепловизор стационарный ТВД-450 (не более 10 шт.);
-
- пирометр стационарный ДТП-300 (не более 30 шт.).
При этом одновременное подключение к одному модулю ТВД-450 и
невозможно.
Система осуществляет непрерывный многоканальный дистанционный
основных
ДТП-300
контроль температур труднодоступных зон объектов в промышленности. Показания измеренной температуры отражаются на экране персонального компьютера с автономным программным обеспечением (ПО) «TestSoft».
Модуль температурного контроля «Зной» (далее - модуль «Зной» или модуль) при подаче напряжения питания на систему производит последовательный циклический опрос всех подключенных пирометров или тепловизоров. Конструктивно модуль «Зной» выполнен в прямоугольном металлическом корпусе. На оборотной стороне модуля имеется кронштейн для крепления на DIN-рейку. На нижней и верхней части корпуса расположены клеммные колодки для подключения ТВД-450 или ДТП-300, питания, интерфейса RS-485, а также три релейных контакта. На лицевой стороне модуля расположены светодиодные индикаторы для визуального контроля работы системы.
Конструктивно пирометры и тепловизоры выполнены в прямоугольном металлическом корпусе. На оборотной стороне корпуса имеется монтажная пластина. На нижней части корпуса расположены клеммные колодки для подключения к модулю «Зной». На лицевой стороне расположены тепловизионный (для ТВД-450) или
для питания
пирометрический (для ДТП-300) датчик, а также светодиодный индикатор (только для ТВД-450).
Цветовая гамма корпуса компонентов системы может быть изменена Изготовителя в одностороннем порядке.
Схема функционирования системы представлена на рисунках 1-2. бесконтактного температурного контроля приведены
по решению
общего вида компонентов системы на рисунках 3-5.
Фотографии
зной
Рисунок 1 - Схема функционирования системы при подключении стационарных пирометров ДТП-300
|
л г |
t 4 |
3 |
г |
1 | |
|
d |
а |
> ♦ |
ф Контроль тггамия
-
* Контроль связи с датчиимм
-
* Температурный
Ф Температурмы#
-о-Эивптро
Электро
Рисунок 2 - Схема функционирования системы при подключении стационарных тепловизоров ТВД-450
|
5 4 3 2 1 | ||||
|
1" |
0 < |
» L) | ||
9 Контроль литеимя
Ф Контроль связи с датчиками ф Температурный порог 1
О Температурный порог 2
Твст!
-Q- температурного
контроля
ЗНОЙ

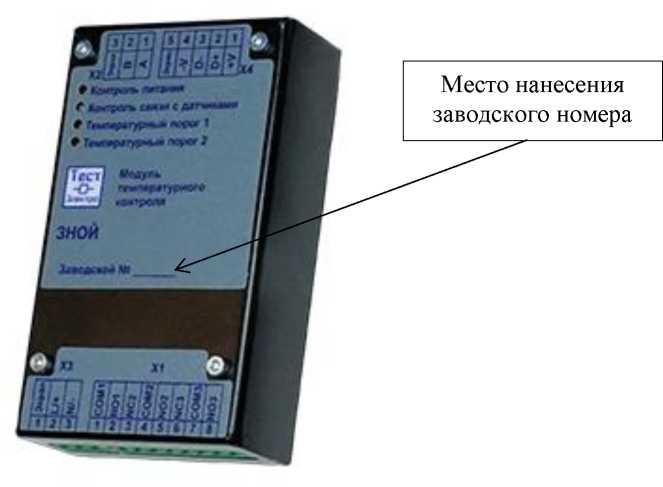

Рисунок 3 - Общий вид модуля «Зной»
Место нанесения
заводского номера

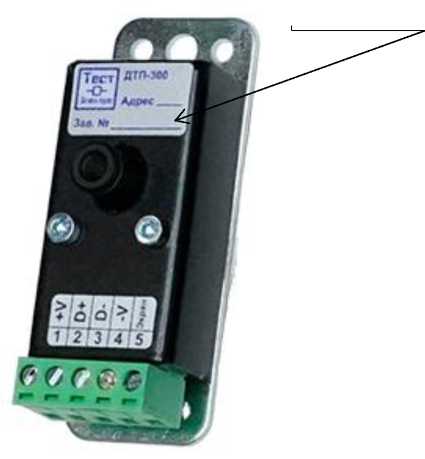

Рисунок 4 - Общий вид стационарных
пирометров ДТП-300

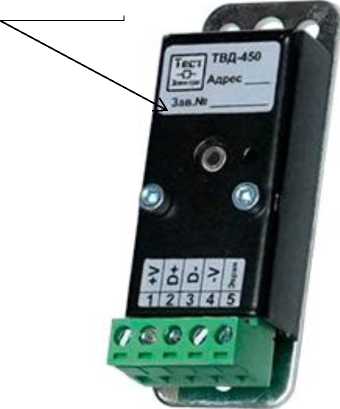

Рисунок 5 - Общий вид стационарных тепловизоров ТВД-450
Заводской номер модулей «Зной» в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв, наносится на металлический шильдик, прикрепляемый к корпусу модуля. Заводской номер стационарных пирометров ДТП-300 и тепловизоров ТВД-450 в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв, также наносится металлический шильдик, прикрепляемый к корпусу изделий.
Конструкция компонентов систем не предусматривает нанесение знака поверки на его корпус.
Пломбирование компонентов систем не предусмотрено.
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Система бесконтактного температурного контроля в составе: | ||
|
Модуль температурного контроля |
«Зной» | |
|
Тепловизор стационарный |
ТВД-450 |
от 1 до 10 шт. (количество указывается при заказе) |
|
Пирометр стационарный |
ДТП-300 |
от 1 до 30 шт. (количество указывается при заказе) |
|
Руководство по эксплуатации на систему бесконтактного температурного контроля |
РЭ 3ТЭ.348.003-07 |
1 экз. |
|
Паспорт |
ПС 3ТЭ.348.003-07 |
1 экз. |
|
Упаковка |
- |
1 шт. |
|
Программное обеспечение (доступно для свободного скачивания на сайте фирмы-изготовителя) |
«TestSoft» |
- |
Метрологические и основные технические характеристики систем бесконтактного температурного контроля в зависимости от модели приведены в таблицах 2-3.
Таблица 2 - Метрологические характеристики систем бесконтактного температурного контроля
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры, °С: - для ТВД-450 |
от -20 до +600; от -20 до +1000 (*) |
|
- для ДТП-300 |
от -40 до +300 |
|
Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне от -40 °С до +100 °С включ., °С:
|
±3,0 ±4,0 |
|
Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +100 °С до +600 °С, % |
±2,0 |
|
Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +600 °С |
±3,0 |
|
Порог температурной чувствительности для ТВД-450 (при температуре объекта +30 °С), °С |
< 0,14 |
|
Спектральный диапазон, мкм |
от 8 до 14 |
|
Углы поля зрения (для ТВД-450), градус по горизонтали х градус по вертикали |
45,0°х45,0° |
|
Разрешающая способность, °С |
0,01 |
|
Коэффициент излучательной способности (изменяемый) |
от 0,01 до 1,00 |
|
Примечание: * - по специальному заказу | |
Таблица 3 - Основные технические характеристики систем бесконтактного температурного контроля
|
Наименование характеристики |
Значение |
|
Количество пикселей матрицы детектора (для ТВД-450), |
32x32 |
|
пикселихпиксели | |
|
Показатель визирования (для ДТП-300) |
8:1 |
|
Масса, г, не более: - ТВД-450 |
60 |
|
- ДТП-300 |
63 |
|
- модуль «Зной» |
330 |
|
Габаритные размеры, мм (длина х ширина х высота), не более:
|
77x28x22 77x28x26 137x70x50 |
|
Напряжение питания, В |
5 (24 для ДТП-300)* |
|
Рабочие условия эксплуатации: - температура окружающей среды, °C | |
|
- ТВД-450 |
от -20 до +85 |
|
- ДТП-300, модуль «Зной» |
от -40 до +85 |
|
- относительная влажность, % |
до 80 (без конденсации) |
|
Средняя наработка до отказа, ч, не менее |
10 000 |
|
Средний срок службы, лет, не менее |
10 |
|
Примечание: * - по дополнительному заказу | |
