Номер по Госреестру СИ: 92008-24
92008-24 Преобразователи термоэлектрические
(WR)
Назначение средства измерений:
Преобразователи термоэлектрические WR (далее по тексту - преобразователи) предназначены для измерений температуры в различных производственных процессах. Преобразователи широко используются в нефтяной, химической промышленности, металлургии, электростанциях, легкой промышленности, пищевой промышленности, производстве цементных строительных материалов, газе, транспортировке природного газа и других областях.
Внешний вид.
Преобразователи термоэлектрические
Рисунок № 1
Внешний вид.
Преобразователи термоэлектрические
Рисунок № 2
Общие сведения
Дата публикации - 02.05.2024
Срок свидетельства - 27.04.2029
Номер записи - 193870
ID в реестре СИ - 1416126
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - до 300 °C - 3 года, свыше 300 °C до 800 °C - 2 года, свыше 800 °C - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - XIYI CO., LTD
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1118 от 2024.04.27 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Преобразователи термоэлектрические (WR)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений XIYI CO., LTD
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
91130-24 25.01.2029 |
Термометры биметаллические, WSS XIYI CO., LTD (КИТАЙ ) |
ОТ МП |
2 года |
|
92008-24 27.04.2029 |
Преобразователи термоэлектрические, WR XIYI CO., LTD (КИТАЙ ) |
ОТ МП |
до 300 °C - 3 года, свыше 300 °C до 800 °C - 2 года, свыше 800 °C - 1 год |
Отчет позволяет получить информацию по модификациям СИ утвержденных типов:
- наименования модификаций в зависимости от типа СИ;
- количество СИ каждой из модификаций;
- долю СИ, приходящихся на конкретную модификацию от общего количества СИ данного типа.
Кто поверяет Преобразователи термоэлектрические (WR)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Преобразователи термоэлектрические (WR)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на маркировочную табличку преобразователей методом лазерной гравировки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 3 «Использование по назначению» руководства по эксплуатации WR.001 .РЭ
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измерений
Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах»;
Q/XB 78032-2019 Стандарт предприятия изготовителя XIYI CO., LTD.
Правообладатель
XIYI CO., LTD., Китай
Адрес: No.229, Daqing Road, Xi'an, Shaanxi
Изготовитель
XIYI CO., LTD., Китай
Адрес: No.229, Daqing Road, Xi'an, Shaanxi
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ» (ООО «ПРОММАШ ТЕСТ»)
Адрес: 142300, Московская обл., Чеховский р-н, г. Чехов, Симферопольское ш., д. 2 Тел.: +7 (495) 481-33-80
E-mail: info@prommashtest.ru
Web-сайт: https://prommash-test.ru
Правообладатель
XIYI CO., LTD., Китай
Адрес: No.229, Daqing Road, Xi'an, Shaanxi
Принцип действия преобразователей основан на измерении и преобразовании сигнала первичного термопреобразователя или преобразователя, имеющего на выходе сигналы в виде изменения электрического сопротивления или электрического напряжения постоянного тока в унифицированный выходной сигнал электрического постоянного тока от 4 до 20 мА, либо с наложенным на него цифровым частотно-модулированным сигналом в стандарте HART и/или в цифровом виде для передачи по протоколу FOUNDATION Fieldbus.
Сигнал с подключенного термопреобразователя или устройства поступает на вход ИП, где преобразуется с помощью аналогово-цифрового преобразователя (АЦП) в дискретный сигнал. Дискретный сигнал обрабатывается с помощью микропроцессора и поступает либо на модулятор цифрового протокола FOUNDATION Fieldbus, либо на цифро-аналоговый преобразователь (ЦАП), где происходит преобразование в унифицированный аналоговый сигнал постоянного тока, на который накладывается сигнал HART-протокола. Характеристики источника входных сигналов и необходимые для параметрирования измерительного преобразователя данные фиксируются в энергонезависимой памяти ИП.
Преобразователи конструктивно выполнены в цилиндрическом алюминиевом или стальном ударопрочном корпусе (закрываются резьбовыми крышками и имеют резьбовые отверстия для присоединения кабельного ввода и переходной муфты, через которую подключается первичный термопреобразователь, а также внутренний и внешний зажимы заземления), который может комплектоваться ЖК индикатором (для модели WRKK). Внутри корпуса преобразователей размещены печатные платы с элементами электрической схемы.
Преобразователи могут работать с термопреобразователями сопротивления и термоэлектрическими преобразователями, номинальные статические характеристики преобразования (НСХ) которых указаны в таблице 2, а также с преобразователями, имеющими на выходе сигналы в виде изменения электрического сопротивления или электрического напряжения постоянного тока. Конфигурацию преобразователя (тип входного сигнала, диапазон измерений, схему подключения и т.д.) можно изменять, используя НАRT-коммуникатор.
Преобразователи выпускаются в нескольких модификациях WRNK, WREK, WRFK, WRCK, WRNK2, WREK2, WRFK2, WRCK2 отличающихся метрологическими характеристиками, представленными в таблице 2, а также конструктивными особенностями.
Преобразователи, в зависимости от исполнения, имеют вид взрывозащиты «искробезопасная цепь» и «взрывонепроницаемая оболочка».
Общий вид преобразователей с указанием мест нанесения заводского номера и знака утверждения типа на рисунке 1.
Заводской (серийный) номер в виде цифрового кода наносится на корпус преобразователей методом гравировки или при помощи информационной таблички или наклейки.
Пломбирование преобразователей не предусмотрено. Конструкция перобразователей не предусматривает нанесение знака поверки на корпус преобразователя.

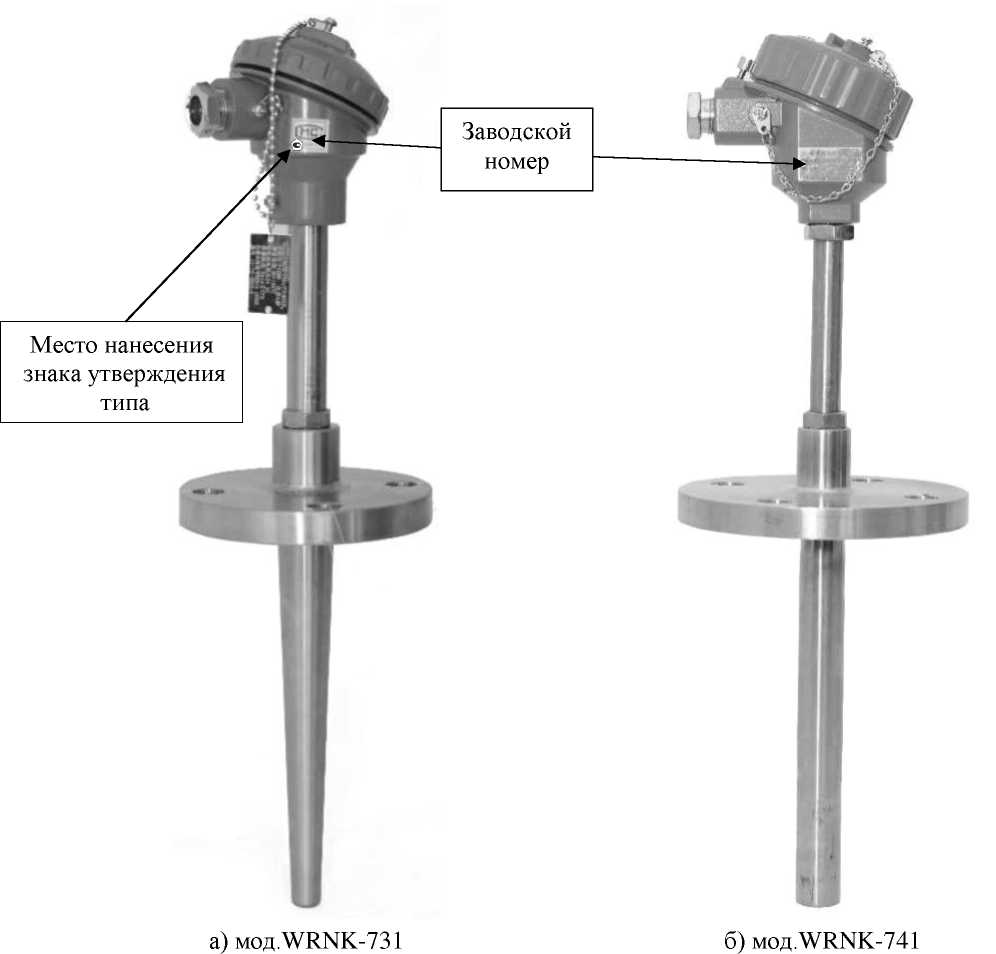

Рисунок 1 - Общий вид преобразователей с указанием мест нанесения заводского номера и знака утверждения типа

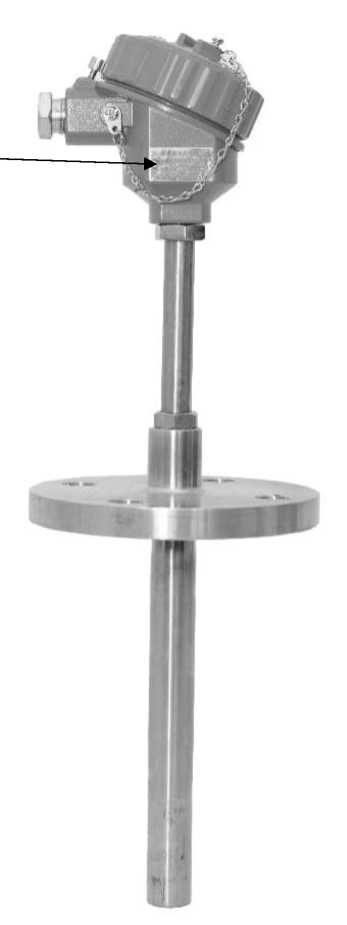

б) Mog.WRNK-741
Комплект поставки преобразователей приведен в таблице 3.
Таблица 3 - Комплект поставки преобразователей
|
Наименование |
Обозначение |
Количество |
|
Преобразователь температуры WR |
- |
1 шт. |
|
Комплект монтажных принадлежностей и/или запасных частей |
- |
в соответствии с заказом |
|
Руководство по эксплуатации |
WR.001.РЭ |
1 экз. |
|
Паспорт |
WR.001.ПС |
1 экз. |
Метрологические характеристики представленны в таблицах 1 и 2.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измерений температуры, C для модификаций: - WREK, WREK 2 |
от -40 до +800 |
|
- WRNK, WRNK 2 |
от -40 до +1100 |
|
- WRFK, WRFK2 |
от -40 до +750 |
|
- WRCK, WRCK2 |
от -40 до +350 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °C для модификаций: - WRNK (в диапазоне измерений от -40 до +1100) |
±1,5 |
|
- WREK (в диапазоне измерений от -40 до +800) |
±1,5 |
|
- WRFK (в диапазоне измерений от -40 до +750) |
±1,5 |
|
- WRNK2 (в диапазоне измерений от -40 до +1100) |
±2,5 |
|
- WREK2 (в диапазоне измерений от -40 до +800) |
±2,5 |
|
- WRFK2 (в диапазоне измерений от -40 до +750) |
±2,5 |
|
- WRCK (в диапазоне измерений от -40 до +350) |
±2,5 |
|
- WRCK2 (в диапазоне измерений от -40 до +350) |
±0,5 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Выходные сигналы, мА |
от 4 до 20 |
|
Маркировка взрывозащиты |
1 Ex ia IIC T6...T1 Gb X 1 Ex db IIC T6...T1 Gb X |
|
Габаритные размеры, мм, не более - диаметр |
50 |
|
- высота |
10000 |
|
Масса, кг, не более |
8 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -40 до +85 |
|
- относительная влажность, %, не более |
95 |
|
- атмосферное давление, кПа |
от 86 до 106,7 |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч, не менее |
18000 |
