Номер по Госреестру СИ: 91130-24
91130-24 Термометры биметаллические
(WSS)
Назначение средства измерений:
Термометры биметаллические WSS (далее - термометры) предназначены для измерений температуры газовых, жидких, сыпучих и вязких сред в трубопроводах и различных емкостях.
Внешний вид.

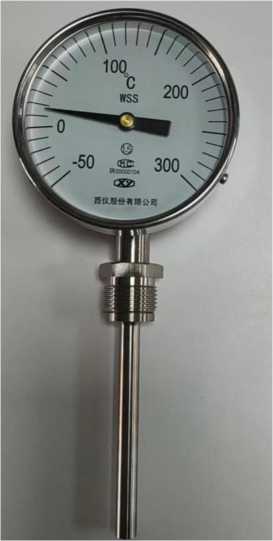

Термометры биметаллические
Рисунок № 1
Внешний вид.

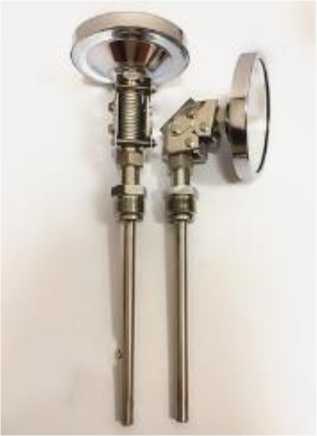

Термометры биметаллические
Рисунок № 2
Внешний вид.

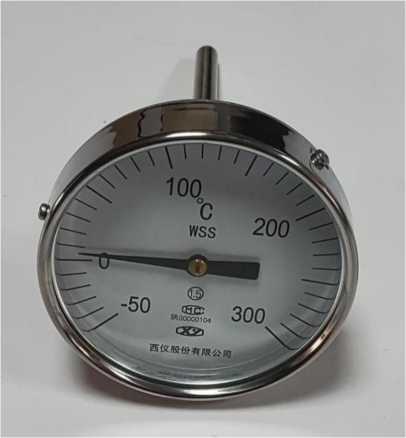

Термометры биметаллические
Рисунок № 3
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом и на циферблат или корпус термометра методом печати или наклейкой.
Сведения о методиках измерений
Сведения о методиках (методах) измерений представлены в разделе № 3 «Использование по назначению» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
Стандарт предприятия изготовителя XIYI CO., LTD, Китай
Правообладатель
XIYI CO., LTD, Китай
Адрес: No.229, Daqing Road, Xi'an, Shaanxi, China
Изготовитель
XIYI CO., LTD, Китай
Адрес: No.229, Daqing Road, Xi'an, Shaanxi, China
Телефон: +86-29-88646019
E-mail: beike10131203@163.com
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ» (ООО «ПРОММАШ ТЕСТ»)Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, эт. 4, помещ. I, ком. 28
Адрес места осуществления деятельности: 142300, Московская обл., Чеховский р-н, г. Чехов, Симферопольское ш., д. 2
Тел.: +7 (495) 481-33-80
E-mail: info@prommashtest.ru
Web-сайт: https://prommash-test.ru
Правообладатель
XIYI CO., LTD, Китай
Адрес: No.229, Daqing Road, Xi'an, Shaanxi, China
Принцип действия термометров основан на упругой деформации, возникающей под действием температуры двух прочно соединенных металлических пластин, имеющих различные коэффициенты линейного расширения. При изменении температуры биметаллическая спираль изгибается в сторону материала с меньшим коэффициентом линейного расширения, изгиб с помощью кинематического узла преобразуется во вращательное движение стрелки, показывающей измеряемое значение температуры по шкале термометра.
Конструктивно термометры состоят из круглого корпуса и биметаллического термочувствительного элемента в защитной трубке. В корпусе находится циферблат и кинематический механизм со стрелкой.
Термометры выпускаются в трех модификациях: WSSX, WSSH, WSSN, отличающиеся друг от друга диапазонами измерений температуры, классом точности, конструктивным оформлением (диаметр корпуса, длина штока). Термометры изготавливаются в трех конструктивных исполнениях (осевое, радиальное, поворотно-откидное). Корпуса термометров из нержавеющей стали всех исполнений могут заполняться демпфирующей жидкостью для устойчивости к вибрациям и низкой температуре, а также оснащаться встроенными сигнализирующими устройствами, применяемыми для размыкания (замыкания) электрических сигнальных цепей при достижении установленных значений температуры.
Термометры также имеют электроконтактное исполнение. Общий вид термометров с электроконтактным исполнением представлен на рисунке 1. Общий вид термометров без электроконтактного исполнения представлен на рисунке 2.
Заводские номера термометров в виде цифрового обозначения, состоящего из арабских цифр, наносятся на шкалу термометров или на тыльную сторону корпуса термометров методом гравировки представлены на рисунке 3.
Знак поверки наносится на защитное стекло термометра, как представлено на рисунке 3, и (или) на свидетельство о поверке в соответствии с действующим порядком проведения поверки, установленным нормативно-правовыми актами в области обеспечения единства измерений.
Пломбирование термометров не предусмотрено.
Радиальное
Поворотно-откидное
Осевое
Рисунок 1 - Общий вид термометров с электроконтактным исполнением
Рисунок 2 - Общий вид термометров без электроконтактного исполнения
(----------------------\
Знак поверки
ч______________________________________>
Место нанесения знака утверждения типа
(-------------------------\
Место нанесения заводского номера \_______________________/
Рисунок 3 - Общий вид термометров с указанием мест нанесения знака поверки, знака утверждения типа и заводского номера
Таблица 3 -
Наименование |
Обозначение |
Количество |
Термометр биметаллический WSS1) |
- |
1 ед. |
Руководство по эксплуатации |
ТБ.WSS.РЭ |
12) экз. |
Примечания:
|
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазоны измерений (показаний) температуры, °С: модификация WSSX модификация WSSH модификация WSSN |
от -60 до +500 от -60 до +200 от -50 до +300 |
Пределы допускаемой приведенной погрешности, % (от диапазона измерений) |
1,0; 1,5 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение | ||
Исполнение | |||
Осевое |
Радиальное |
Поворотнооткидное | |
1 |
2 |
3 |
4 |
Габаритные размеры, мм, не более1): |
150 |
150 |
150 |
- номинальный диаметр корпуса | |||
- длина погружаемой части |
2000 |
2000 | |
- номинальный диаметр штока |
4, 6; 8; 10; 12, 16 | ||
Масса, кг, не более1) |
4 |
Продолжение таблицы 2
1 |
2 |
3 |
4 |
Рабочие условия эксплуатации:
|
от -40 до +85 |
от -40 до +85 |
от -40 до +85 |
более |
98 |
98 |
98 |
- атмосферное давление, кПа |
от 84 до 106,7 |
от 84 до 106,7 |
от 84 до 106,7 |
Средний срок службы, лет |
10 | ||
Средняя наработка на отказ, ч |
18000 | ||
П римечания: 1) - в зависимости от заказа. |
