Номер по Госреестру СИ: 91949-24
91949-24 Резервуары горизонтальные стальные
(РГСН-50)
Назначение средства измерений:
Резервуары горизонтальные стальные РГСН-50 (далее - резервуары) предназначены для измерений объема дизельного топлива, а также для его приема, хранения и отпуска.
Внешний вид.
Резервуары горизонтальные стальные
Рисунок № 1
Внешний вид.
Резервуары горизонтальные стальные
Рисунок № 2
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта резервуара типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 9 «Устройство и принцип работы» паспорта.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
ПравообладательВойсковая часть 6716
ИНН 4703011010
Юридический адрес: 188695, Ленинградская обл., Всеволожский р-н, д. Лемболово, д. 2
Изготовитель
Общество с ограниченной ответственностью «Компания Технострой» (ООО «Компания Технострой»)ИНН 4027063380
Адрес: 248000, Калужская обл., г. Калуга, ул. Достоевского, д. 25 Телефон: (4842) 79-00-63, 79-00-64
E-mail: secretary@ts40.ru
Испытательный центр
Общество с ограниченной ответственностью Центр Метрологии «СТП» (ООО ЦМ «СТП»)Адрес: 420107, Республика Татарстан, г. Казань, ул. Петербургская, д. 50, к. 5, оф. 7 Телефон: (843) 214-20-98
Факс: (843) 227-40-10
Web-сайт: http://www.ooostp.ru
E-mail: office@ooostp.ru
Тип резервуаров - горизонтальные стальные наземные, номинальной вместимостью 50 м3.
Принцип действия резервуаров основан на заполнении их дизельным топливом до определенных уровней, соответствующих заданным значениям объема, согласно градуировочным таблицам.
Конструктивно резервуары представляют собой горизонтально расположенные стальные односекционные сосуды цилиндрической формы с плоскими днищами, оборудованные горловинами для обслуживания резервуара со съемными крышками, в которых установлены патрубки с фланцевыми соединениями для замерного люка, уровнемера и линии приема дизельного топлива. Отпуск дизельного топлива из резервуаров осуществляется через раздаточный патрубок, расположенный на днище резервуаров.
Заводской номер в виде цифрового обозначения нанесен типографским способом на паспорта резервуаров, а также методом шелкографии на маркировочную табличку, закрепленную на днище резервуаров.
К настоящему типу средства измерений относятся резервуары с заводскими номерами 0007-20, 0008-20, 0009-20, 0010-20, 0011-20, 0012-20, 0013-20, 0014-20, 0015-20, 0016-20, 0017-20, 0018-20, 0019-20, 0020-20, 0021-20, 0022-20 расположенные на территории склада горюче-смазочных материалов войсковой части 6716 по адресу: Ленинградская область, Всеволожский район, д. Лемболово.
Общий вид резервуаров представлен на рисунке 1. Общий вид маркировочной таблички, закрепленной на днище резервуаров, представлен на рисунке 2.
Нанесение знака поверки на средство измерений не предусмотрено.

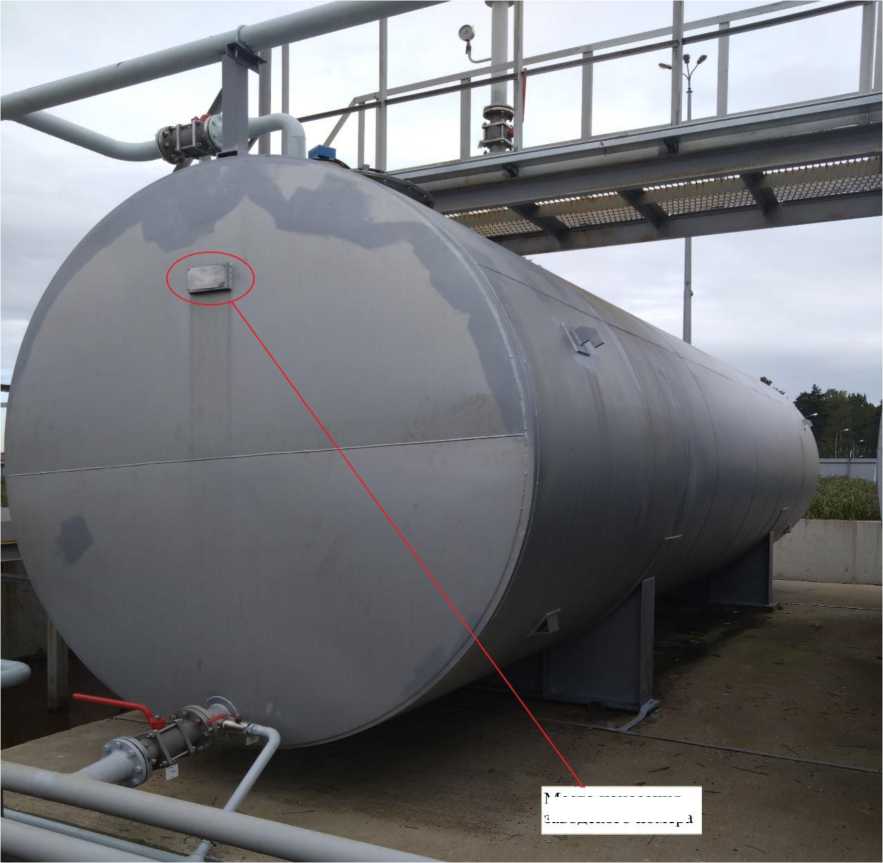

Рисунок 1 - Общий вид резервуаров
Масса, кг
~сд изготовления
V=5O,0 м’

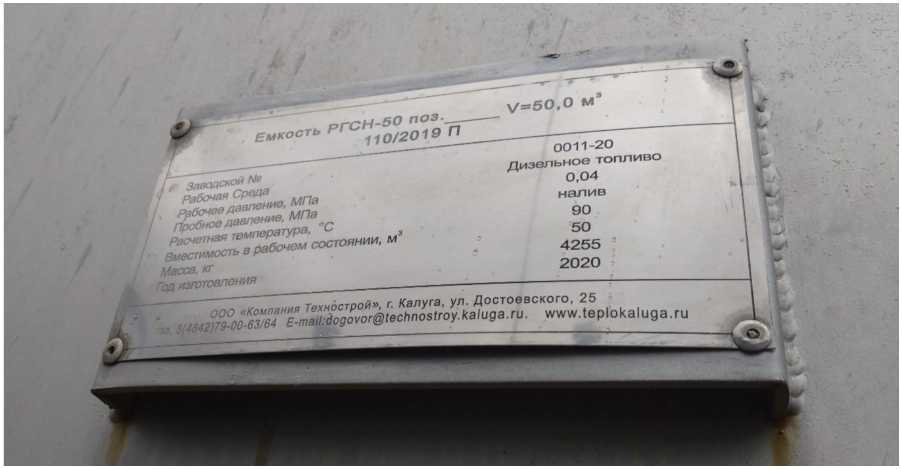

Рисунок 2 - Общий вид маркировочной таблички Пломбирование резервуаров не предусмотрено.
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение |
Номинальная вместимость, м3 |
50 |
Пределы допускаемой относительной погрешности определения вместимости (геометрический метод), % |
±0,25 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Условия эксплуатации:
|
от -32 до +40 от 84 до 106 |
Масса, кг |
4255 |
Средний срок службы, лет, не менее |
20 |
