Номер по Госреестру СИ: 86570-22
86570-22 Резервуары вертикальные стальные цилиндрические
(РВС-5000)
Назначение средства измерений:
Резервуары вертикальные стальные цилиндрические РВС-5000 предназначены для измерений объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Внешний вид.
Резервуары вертикальные стальные цилиндрические
Рисунок № 1
Внешний вид.
Резервуары вертикальные стальные цилиндрические
Рисунок № 2
Внешний вид.
Резервуары вертикальные стальные цилиндрические
Рисунок № 3
Внешний вид.
Резервуары вертикальные стальные цилиндрические
Рисунок № 4
Общие сведения
Дата публикации - 30.08.2022
Срок свидетельства -
Номер записи - 188532
ID в реестре СИ - 1401647
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
РВС-5000,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Компания Технострой" (ООО "Компания Технострой")
Страна - РОССИЯ
Населенный пункт - г. Калуга
Уведомление о начале осуществления предпринимательской деятельности -
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет "Количество типов средств измерений в ФГИС АРШИН по разделам областей измерений" предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные разделы областей измерений. Отчет состоит из двух графиков (одной круговой и одной столбчатой диаграммы) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к разделу области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношением или пропорции между разделами областей измерений.
На круговой диаграмме показано количественное соотношение между разделами областей измерений по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные разделы областей измерений, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН.
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по разделам областей измерений, но уже в динамике по годам начиная с 2000 года.
Статистика
Кол-во поверок - 4
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 4
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1825 дн.
Приказы РСТ, где упоминается данный тип СИ
№2137 от 2022.08.26 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Резервуары вертикальные стальные цилиндрические (РВС-5000)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Компания Технострой" (ООО "Компания Технострой")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
86570-22 |
Резервуары вертикальные стальные цилиндрические, РВС-5000 Общество с ограниченной ответственностью "Компания Технострой" (ООО "Компания Технострой") (РОССИЯ г. Калуга) |
ОТ МП |
5 лет |
|
90823-23 |
Резервуары вертикальные стальные цилиндрические, РВС-5000 Общество с ограниченной ответственностью "Компания Технострой" (ООО "Компания Технострой") (РОССИЯ г. Калуга) |
ОТ МП |
5 лет |
|
91670-24 |
Резервуары горизонтальные стальные, РГСП Общество с ограниченной ответственностью "Компания Технострой" (ООО "Компания Технострой") (РОССИЯ г. Калуга) |
ОТ МП |
5 лет |
|
91949-24 |
Резервуары горизонтальные стальные, РГСН-50 Общество с ограниченной ответственностью "Компания Технострой" (ООО "Компания Технострой") (РОССИЯ г. Калуга) |
ОТ МП |
5 лет |
|
91950-24 |
Резервуары горизонтальные стальные, РГСН-50 Общество с ограниченной ответственностью "Компания Технострой" (ООО "Компания Технострой") (РОССИЯ г. Калуга) |
ОТ МП |
5 лет |
|
92034-24 |
Резервуары горизонтальные стальные, РГСН-10 Общество с ограниченной ответственностью "Компания Технострой" (ООО "Компания Технострой") (РОССИЯ г. Калуга) |
ОТ МП |
5 лет |
|
92057-24 |
Резервуары горизонтальные стальные, РГСН-10 Общество с ограниченной ответственностью "Компания Технострой" (ООО "Компания Технострой") (РОССИЯ г. Калуга) |
ОТ МП |
5 лет |
|
92293-24 |
Резервуары вертикальные стальные цилиндрические, РВС-5000 Общество с ограниченной ответственностью "Компания Технострой" (ООО "Компания Технострой") (РОССИЯ г. Калуга) |
ОТ МП |
5 лет |
Кто поверяет Резервуары вертикальные стальные цилиндрические (РВС-5000)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ЗАО "НЕФТЕБАЗСТРОЙ" (1800) | 4 | 4 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Резервуары вертикальные стальные цилиндрические (РВС-5000)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта резервуара методом печати.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМасса нефтепродуктов в резервуарах. Методика измерений косвенным методом статистических измерений массы нефтепродукта в резервуарах вертикальных стальных цилиндрических (наземных). ФР.1.29.2015.21816.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
ПравообладательУправление федерального агентства по государственным резервам по центральному федеральному округу Федеральное государственное казенное учреждение комбинат «Речной» Росрезерва (ФГКУ комбинат «Речной» Росрезерва)
ИНН 4029009638
Адрес: 248035, г. Калуга, Грабцевское шоссе, д.184
Тел. (4842) 52-75-30,
Факс: (4842) 59-49-33
Изготовитель
Общество с ограниченной ответственностью «Компания Технострой» (ООО «Компания Технострой»)ИНН 4027063380
Адрес: 248000, г. Калуга, улица Достоевского, 25
Телефон: (4842) 79-00-63
Факс: (4842) 79-00-64
Сайт: www.teplokaluga.ru
Испытательный центр
Закрытое акционерное общество «Нефтебазстрой» (ЗАО «Нефтебазстрой») ИНН 6311086065Адрес: 443082, г. Самара, ул. Горная, 5
Почтовый адрес: 443076, г. Самара, ул. Партизанская, д. 173
Телефон: +7 (846) 279-11-83
Е-mail: klb@nbs-samara.ru
Правообладатель
Управление федерального агентства по государственным резервам по центральному федеральному округу Федеральное государственное казенное учреждение комбинат «Речной» Росрезерва (ФГКУ комбинат «Речной» Росрезерва)ИНН 4029009638
Адрес: 248035, г. Калуга, Грабцевское шоссе, д.184
Тел. (4842) 52-75-30,
Факс: (4842) 59-49-33
Принцип действия резервуаров вертикальных стальных цилиндрических РВС-5000 основан на измерение объема нефти и нефтепродуктов в зависимости от уровня его наполнения.
Резервуары вертикальные стальные цилиндрические РВС-5000 представляют собой вертикальные сварные сосуды с плоским днищем, стационарной крышей. Основанием является гидрофобный слой из битумно-песчаной смеси. Резервуары оснащены люками-лазами, штуцерами и лестницей для доступа на крышу, а также необходимыми техническими устройствами для проведения операций по приему, хранению и отпуску нефтепродуктов: приемо-раздаточными патрубками с запорной арматурой; механическими дыхательными клапанами; патрубком слива подтоварной воды; противопожарным оборудованием; молниезащитой, защитой от статического электричества и вторичных проявлений молний.
Заводской номер нанесен на металлическую табличку на люке резервуара и типографским способом в паспорт резервуара.
Резервуары вертикальные стальные цилиндрические РВС-5000 с заводскими номерами №№0097-20, 0098-20, 0099-20, 0100-20, расположены на территории резервуарного парка Федерального государственного казенного учреждения комбинат «Речной» Росрезерва (ФГКУ комбинат «Речной» Росрезерва).
Общий вид резервуаров, их горловин и заводских номеров приведен на рисунках 1, 2.

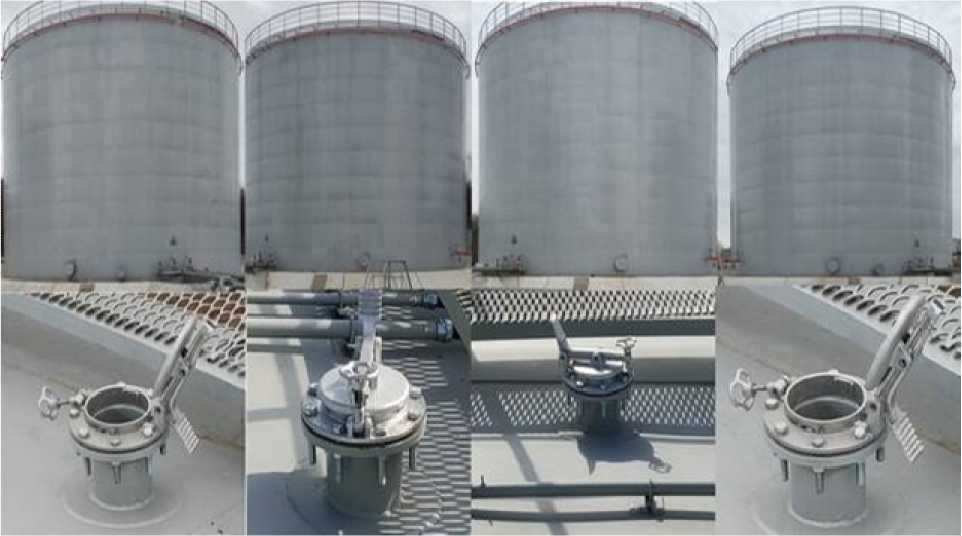

Рисунок 1 - Общий вид резервуаров РВС-5000
(WWirmNIF II 1Й 1*1,111!! II ,«.i №r(H>.F.i₽n Ж -ЫММ)
J 1H3F 4£32QfWbffTlPH4 It Al Mil 1FXHIJI iklHt
Зсяглг kifibwiF QQS’f- TO imumUT iiun WH "|4I- !i» ПК! ЦВ mi/н !
лдай» ашй) l.U t*
■' ■ ,t TiPt* ’Г 6
m/rd
к
hr аз
I lui.reititeii ин и |«|нш>г1Л1 j'ijj Jiflb№ peJbjAppj; IW. SOOD Idtaiuui чЧ|к ИзчгиЛтми ОД ШЧ1А11ИЯ IFJiHiKTPOW
ЗййЛкю niriESJ niQO-JfU
liij:^.1 Hittutip и......■«иыьи
1ЙЬ&! ptlKUOutim PH? -5009
i l.lfapt ЦЛ. I JHOK ИЯ^ЛП¥11>.1ПЮЛЯ DOC’KfflTiAl^ rmtocrpofr
"> i. j n". чСяВр- i ГвйищшпЬлпиця 2O2D n'luriHuziiii npiikpziwj: ИЛ 1йЛй 1[/1Г-М'НН11 IjmBs !■-. nurufti Ц1 к
1Й I J>H iH'TUJbjdf^i НПГ-5М1Н latatiwii знш= икйтмйштч™ MOTOMlAHie TEOBCTFUH
ипыйгкпк нвд 0099-20
Г ofl ингнниЛл'иии 2П2О Олгццхirm ifl;rfi.n-ici IIВ m/ni
11| wntnwu LjpWi+. jQiTuta 1\7 rt
UMS pejeiXWUI Щ rT^ita-nc.i LTlKLki crw If U

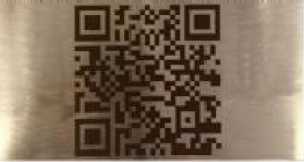

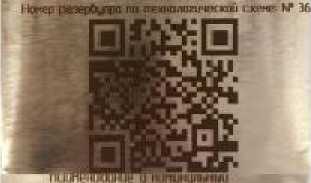

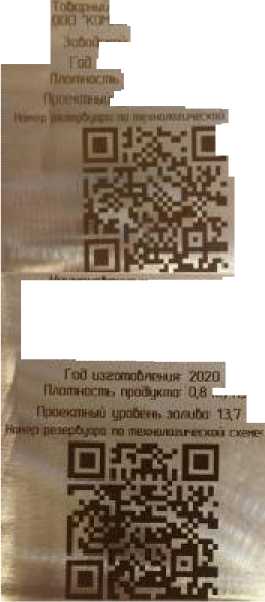

Рисунок 2 - Металлические таблички с заводскими номерами РВС-5000
Пломбирование резервуаров не предусмотрено.
Знак поверки наносится на свидетельство о поверке и в градуировочной таблице в месте подписи поверителя.
Метрологические и основные технические характеристики резервуаров приведены в таблицах 1 и 2.
Таблица 1- Метрологические характеристики
|
Наименование характеристики |
Значение |
|
РВС-5000 | |
|
Номинальная вместимость, м3 |
5000 |
|
Пределы допускаемой относительной погрешности определения вместимости (геометрический метод), % |
±0,10 |
Таблица 2- Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: | |
|
- температура окружающего воздуха, оС |
от -60 до +40 |
|
Нормативный срок службы, лет |
30 |
