К настоящему типу средств измерений относятся счетчики следующих исполнений Авангард-О^Х или Г, отсутствие обозначения означает универсальное исполнение) РС1(РС2), которые отличаются номинальным диаметром (DN), видом водоснабжения (холодное, горячее, универсальное) и электронным блоком (РС1 или РС2).

Счетчики состоят из латунного корпуса, в измерительной камере которого установлена крыльчатка с закрепленным на ней магнитом, и электронного блока с цифровым индикатором.

Принцип работы счетчика основан на измерении числа оборотов крыльчатки, вращающейся под действием потока протекающей воды. Количество оборотов крыльчатки пропорционально объему протекающей воды.

Поток воды, проходящий через струевыпрямитель, приводит во вращение крыльчатку с закрепленным на ней магнитом. Передача вращения крыльчатки в электронный блок осуществляется при помощи магнитной связи. Электронный блок преобразует число оборотов крыльчатки в показания объёма воды на цифровом индикаторе. Питание электронного блока осуществляется от элемента питания постоянного тока. Крыльчатка с закрепленным магнитом опционально защищена от воздействия внешнего магнитного поля антимагнитным кольцом.

Счетчики обеспечивают дистанционную передачу данных в автоматизированную систему учета энергоресурсов с помощью различных протоколов, в частности: M-Bus, LoRa, NB-IoT, RFID, LTE-450 и другие (в зависимости от заказа).

Счетчики выпускаются различных исполнений, отличающихся номинальным диаметром и электронным блоком. Счетчики имеют исполнения для измерений объема холодной воды, горячей воды и универсальные для измерений объема холодной и горячей воды.

Структура условного обозначения счетчиков:

Авангард -15 Х PC1

• 1 2 3 4

Где:

• 1 - тип прибора;

• 2 - номинальный диаметр;

• 3 - вид водоснабжения:

Х - для холодной воды (от плюс 5 °С до плюс 40 °С включ.);

Г - для горячей воды (от св. плюс 40 °С до плюс 90 °С включ.);

При отсутствии обозначения вида водоснабжения счетчик является универсальным (от плюс 5 °С до плюс 90 включ. °С);

• 4 - исполнения электронного блока: РС1 и РС2 (общий вид дисплея электронного блока в зависимости от исполнения приведены на рисунках 1 - 2). Исполнения электронных блоков отличаются видом и размером дисплея, набором дополнительных функций, которые указываются в руководстве по эксплуатации.

Счетчики выпускаются метрологических классов А, В, С в соответствии с ГОСТ Р 50193.1-92. Горизонтальная установка (Н) - класс В или С, вертикальная установка (V) - класс А или В.

Заводской номер в цифровом формате, состоящий из цифр «49», знака «-» и 6 арабских цифр, периодически отображается на дисплее электронного блока и (или) может наноситься на свободном от надписей пространстве циферблата в виде наклейки. На наклейке, кроме заводского номера, указывается год изготовления счетчика.

Рисунок 1 - Исполнение РС1

Рисунок 2 - Исполнение РС2

Общий вид счетчиков приведены на рисунках 3 - 5.

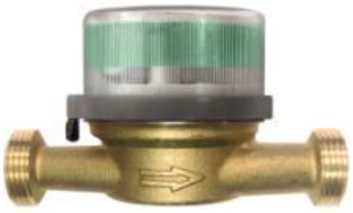

Рисунок 3 - Общий вид счетчиков с разъёмным кольцом

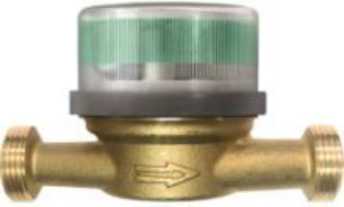

Рисунок 4 - Общий вид счетчиков с неразъёмным кольцом

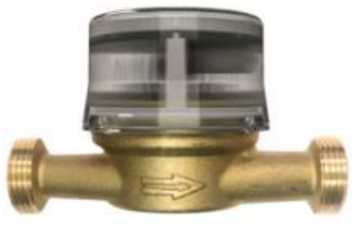

Рисунок 5 - Общий вид счетчиков

с защитным колпаком

Электронный блок соединяется с проточной частью (корпусом) посредством разъемного кольца (рисунок 3), неразъемного кольца (рисунок 4), или защитного колпака (рисунок 5).

Конструкция счетчика с неразъемным кольцом или защитным колпаком обеспечивает защиту от несанкционированного доступа к электронному блоку и элементам счетчика -пломбировка не требуется.

Кольцо или защитный колпак выполняют функции защитной (контрольной) пломбы, поскольку получить доступ к элементам счетчика без видимого повреждения кольца или защитного колпака невозможно.

Для обеспечения защиты от несанкционированного доступа к электронному блоку и элементам счетчика в конструкции с разъемным кольцом требуется пломбировка. Пломбировка счетчиков осуществляется нанесением знака поверки на свинцовую или пластмассовую пломбу. Свинцовая или пластмассовая пломба устанавливается на разъемное кольцо посредством проволоки (рисунок 6).

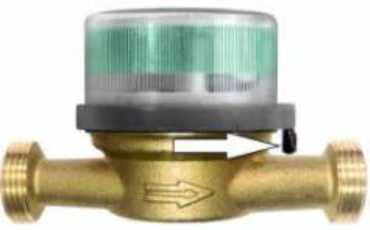

Рисунок 6 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки

Рисунок 7 - Место расположения наклейки с заводским номером счетчика и знака утверждения типа
