Принцип действия угломеров основан на совмещении линейки и основания с измеряемыми поверхностями и непосредственном отсчете показаний размера измеряемого плоского угла по шкале основания и нониусу.

Угломеры выпускаются в модификациях указанных в таблице 1 и отличаются диапазонами измерений наружных и внутренних углов, значением отсчета по нониусу.

Таблица 1- Модификации угломеров

Пример условного обозначения угломера модификации 1 со значением отсчета по нониусу 2':

Угломер модификации 1-2

Угломеры модификации 1 выполнены в виде полудиска, нанесена угловая шкала через 1° от 0° до 120°, каждое десятое деление оцифровано до 90°. Остальные деления предназначены для отсчета с помощью нониуса долей градуса. На оси основания укреплена деталь, одна часть которой представляет собой сектор с укрепленным на нем нониусом, другая выполнена в виде линейки, измерительной поверхностью которой пользуются при измерении углов свыше 90° и до 180°. На линейку помещается угольник, с помощью которого измеряются углы от 0° до 90°. На основании жестко укреплена вторая неподвижная линейка. Измерительная поверхность этой линейки является стороной угла, с которым сравнивается измеряемого изделия. Угломеры оснащены микрометрической подачей. Для фиксации размера угломеры имеют стопорный винт.

Угломеры модификации 2 смонтированы на основании, жестко скрепленным с линейкой. По дуге основания перемещается сектор, несущий нониус. К сектору, посредством зажима может быть прикреплен угольник или линейка, имеющие возможность перемещаться по грани сектора и фиксироваться в требуемом положении стопорным винтом. Линейка при помощи зажима может прикрепляться и к короткой стороне угольника. Точная установка при измерении углов обеспечивается микрометрической подачей, путем вращения гайки с накаткой, расположенной с тыльной стороны угломеров. Для фиксации размера угломеры имеют стопорный винт.

Угломеры модификации 3 смонтированы на круговом основании, жестко скрепленным с круговой шкалой-лимбом. По дуге основания с помощью рычажка с зубчатой передачей вращается крышка, несущая нониус и стеклянную линзу, позволяющую точнее снять отсчет показания прибора. Крышка крепится к основанию с помощью винта, который позволяет закрепить одну из двух прилагаемых линеек с пазами, в которые входит шпонка. К основанию угломера с помощью двух винтов прикреплена пластина с выдержанным зазором между пластинами. В зазор между этими двумя винтами с помощью микровинта присоединяется одна (жестко фиксируемая) из двух измерительных баз угломера, выполненная в виде небольшой линейки со скосом. Для угломера модификации 3-5 предусмотрена точная установка с помощью микрометрической подачи. Для фиксации размера угломеры имеют стопорный винт.

Угломеры модификации 4 состоят из основания, которое представляет собой полудиск со шкалой углов. На оси основания установлена линейка с нониусом, которая закрепляется в требуемом положении стопорной гайкой.

Детали угломеров, имеющие измерительные поверхности или шкалы, изготовлены из инструментальной, нержавеющей или легированной конструкционной сталей. Наружные поверхности деталей угломеров, за исключением измерительных поверхностей и деталей, изготовленных из нержавеющей стали, хромированы. Шкалы угломеров, изготовленных из нержавеющей стали, могут иметь матовое покрытие.

ТОЧИНТЕХ

Угломеры выпускаются под товарным знаком «Точинтех»:

Заводской номер в виде цифрового обозначения, обеспечивающий идентификацию каждого экземпляра средств измерений, наносится на основание угломеров методом лазерной гравировки. Заводской номер содержит условное обозначение года выпуска.

Общий вид угломеров с указанием мест нанесения заводского номера и знака утверждения типа приведен на рисунках 1 — 4. Допускаются незначительные изменения конструкции угломеров, не влияющие на метрологические характеристики. Допускается нанесение знака утверждения типа и заводского номера на любой другой свободный от шкалы участок основания.

Нанесение знака поверки на угломеры не предусмотрено.

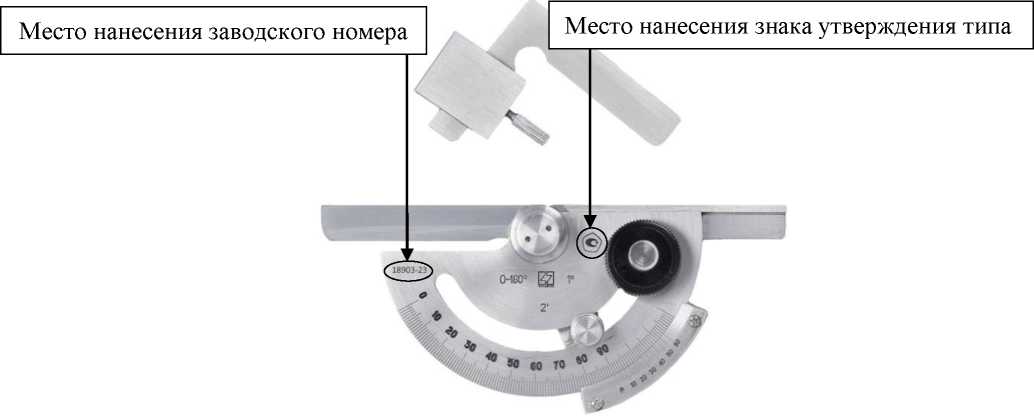

Рисунок 1- Общий вид угломеров модификации 1 с указанием мест нанесения заводского номера и знака утверждения типа

Рисунок 2- Общий вид угломеров модификации 2 с указанием мест нанесения заводского номера и знака утверждения типа

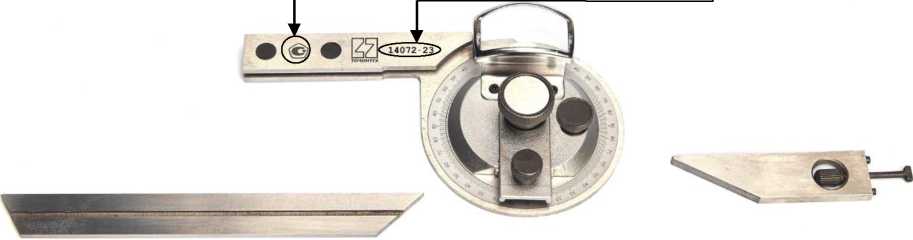

Р и с уно к 3 - Общий вид угломеров модификации 3

с указанием мест нанесения заводского номера и знака утверждения типа

Р и с уно к 4 - Общий вид угломеров модификации 4

с указанием мест нанесения заводского номера и знака утверждения типа

Таблица 4-

Таблица 2- Метрологические характеристики

Таблица 3- Основные технические характеристики

Продолжение таблицы 3

* Допускается применение линеек длиной 150 и 315 мм

** Требования плоскостности и прямолинейности не распространяются:

- на зону в 1 мм от краев, ограничивающих длину измерительных поверхностей до 150 мм включ.;

- на зону в 1,5 мм для измерительных поверхностей свыше 150 мм

- на зону 0,2 мм вдоль краев измерительных поверхностей.
