Номер по Госреестру СИ: 91338-24
91338-24 Угольники поверочные 90°
(Обозначение отсутствует)
Назначение средства измерений:
Угольники поверочные 90° (далее - угольники) предназначены для измерений отклонений от перпендикулярности взаимного расположения поверхностей деталей контактным методом.
Внешний вид.
Угольники поверочные 90°
Рисунок № 1
Внешний вид.
Угольники поверочные 90°
Рисунок № 2
Внешний вид.
Угольники поверочные 90°
Рисунок № 3
Внешний вид.
Угольники поверочные 90°
Рисунок № 4
Общие сведения
Дата публикации - 22.02.2024
Срок свидетельства - 20.02.2029
Номер записи - 193260
ID в реестре СИ - 1414597
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
УП (400х250) мм,
Производитель
Изготовитель - Guilin Measuring & Cutting Tool Co. Ltd.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке счетчиков электрической энергии. По каждому эталону приведена статистика поверок СИ по годам. В качестве эталона могут выступать ГЭТ, эталоны единиц величин или СИ, используемые в качестве эталонов.
Статистика
Кол-во поверок - 5
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№435 от 2024.02.20 ПРИКАЗ_Об утверждении типов средств измерений (20)
Наличие аналогов СИ: Угольники поверочные 90° (Обозначение отсутствует)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Guilin Measuring & Cutting Tool Co. Ltd.
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
79928-20 02.12.2025 |
Штангенглубиномеры торговой марки "SHAN", Guilin Measuring & Cutting Tool Co. Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
|
89148-23 29.05.2028 |
Линейки измерительные металлические, Обозначение отсутствует Guilin Measuring & Cutting Tool Co. Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
|
90240-23 23.10.2028 |
Рулетки измерительные металлические, Обозначение отсутствует Guilin Measuring & Cutting Tool Co. Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
|
90277-23 25.10.2028 |
Щупы, Обозначение отсутствует Guilin Measuring & Cutting Tool Co. Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
|
91291-24 09.02.2029 |
Угломеры с нониусом, Обозначение отсутствует Guilin Measuring & Cutting Tool Co. Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
|
91338-24 20.02.2029 |
Угольники поверочные 90°, Обозначение отсутствует Guilin Measuring & Cutting Tool Co. Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
Отчет "V_20. Поверка по организации в динамике по дням" полезен для оценки объёмов количества поверок, проводимых аккредитованной организацией. Отчет строится в динамике по дням и представлен тремя графиками. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. В зависимости от выбранного графика приводятся объёмы поверок (все поверки, периодические поверки, извещения о непригодности) по дням, конкретной организации или группы организаций.
Для справки в шапке отчета приводится усредненная статистика по запросу:
- максимальное количество поверок за день
- среднее количество поверок в месяц и год
- количество месяцев (в выбранном временном интервале)
- количество годов (в выбранном временном интервале)
- общее количество поверок за выбранный период
Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующим временной интервал (в БД имеются данные начиная с 2010 г.)
2- Выбрать аккредитованную на поверку организацию (несколько организаций) из списка СИ (выпадающий список позволяет делать множественный выбор). Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного поверителя.
Кто поверяет Угольники поверочные 90° (Обозначение отсутствует)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "Брянский ЦСМ" (RA.RU.311364) | РСТ | 5 | 5 | 5 | 0 | 0 | 5 | 5 | 0 |
Стоимость поверки Угольники поверочные 90° (Обозначение отсутствует)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на угольники методом лазерной гравировки и на паспорт типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе 5 «Подготовка к работе и правила эксплуатации» паспорта.Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 3749-77 Угольники поверочные 90°. Технические условия;
Локальная поверочная схема для средств измерений отклонения от перпендикулярности;
Стандарт предприятия Guilin Measuring & Cutting Tool Co. Ltd., КНР.
ПравообладательGuilin Measuring & Cutting Tool Co. Ltd., КНР Юридический адрес: 40, Chongxin Road, Guilin, 541002, P.R. China
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Омской области» (ФБУ «Омский ЦСМ») Адрес: 644116, Омская обл., г. Омск, ул. Северная 24-я, д. 117АПринцип действия угольников основан на сравнении просвета между измерительными поверхностями угольника и контролируемым взаимно-перпендикулярным расположением плоскостей деталей или каких-либо поверхностей с «образцом просвета», составленного из концевых мер длины, притертых к плоской стеклянной пластине.
Угольники представляют собой стальные изделия с термической и механической обработкой.
Угольники выпускаются в следующих модификациях:
-
- УЛП - угольники лекальные плоские;
-
- УП - угольники слесарные плоские;
-
- УШ - угольники слесарные с широким основанием.
Каждая модификация угольников имеет ряд исполнений, которые отличаются друг от друга размерами и классами точности.
Пример условного обозначения плоского лекального угольника класса точности 0, с H = 160 мм:
Угольник УЛП-0-160
Угольники выпускаются под товарным знаком «Точинтех»:
Заводские номера в виде цифровых обозначений, обеспечивающие идентификацию каждого экземпляра средств измерений, наносятся на угольники методом лазерной гравировки. Первые четыре цифры заводского номера обозначают год выпуска угольника.
Нанесение знака поверки на угольники не предусмотрено.
Общий вид угольников, обозначение основных размеров и поверхностей представлены на рисунках 1, 2 и 3.
Место нанесения знака
утверждения типа
Место нанесения
заводского номера
|
е |
-да’ ж £4 | |
|
\г_ , —L • 1 | ||

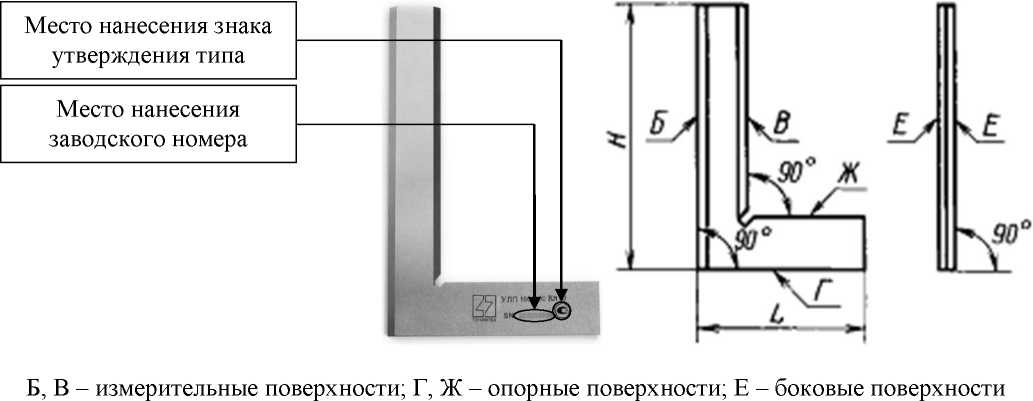

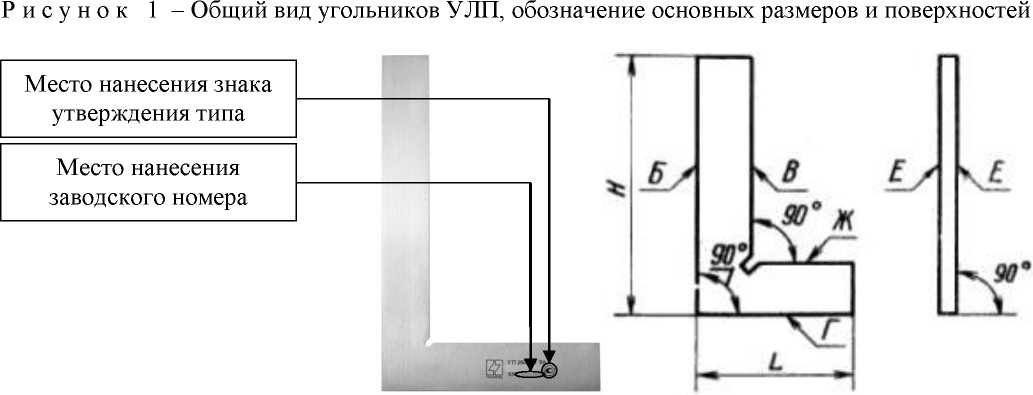

Б, В - измерительные поверхности; Г, Ж - опорные поверхности; Е - боковые поверхности

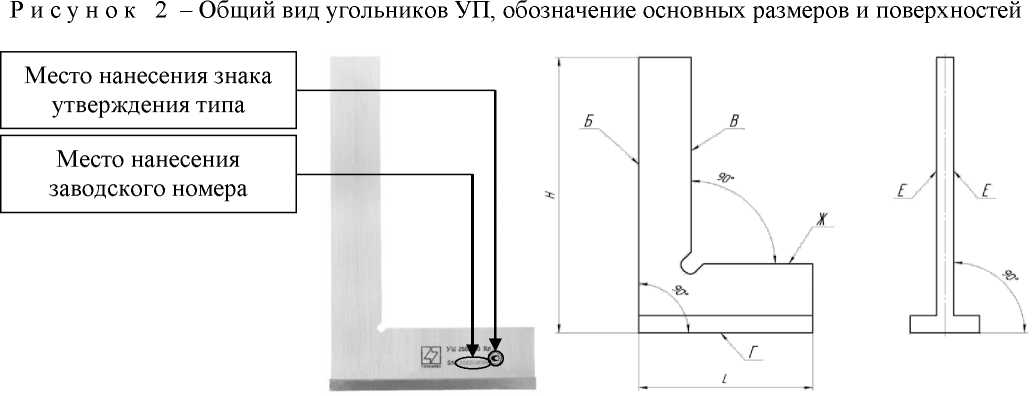

Б, В - измерительные поверхности; Г, Ж - опорные поверхности; Е - боковые поверхности
Р исун ок 3 - Общий вид угольников УШ, обозначение основных размеров и поверхностей
Лист № 3
Всего листов 7
Таблица 12 -
|
Наименование |
Обозначение |
Количество |
|
Угольник поверочный 90° |
— |
1 шт. |
|
Футляр |
— |
1 шт. |
|
Паспорт |
— |
1 экз. |

Таблица 1- Классы точности угольников
|
Модификация |
Н, мм |
Класс точности |
|
УЛП |
60; 100; 160; 250 |
0 |
|
УП |
60; 100; 160; 250; 400 |
1; 2 |
|
УШ |
60; 100; 160; 250; 400; 630 |
0; 1; 2 |
|
1000 |
1; 2 | |
|
1600 |
2 |
Таблица 2 - Основные размеры, классы точности и допуски перпендикулярности
измерительных поверхностей Б и В к опорным поверхностям Г и Ж на длине H
|
Модификация |
Н, мм |
L, мм |
Допуск перпендикулярности измерительных поверхностей Б и В к опорным поверхностям Г и Ж, мкм | ||
|
класс точности | |||||
|
0 |
1 |
2 | |||
|
УЛП |
60 |
40 |
2,5 |
— |
— |
|
100 |
60 |
3,0 |
— |
— | |
|
160 |
100 |
3,5 |
— |
— | |
|
250 |
160 |
4,5 |
— |
— | |
|
УП |
60 |
40 |
— |
5,0 |
13,0 |
|
100 |
60 |
— |
6,0 |
15,0 | |
|
160 |
100 |
— |
7,0 |
18,0 | |
|
250 |
160 |
— |
9,0 |
22,0 | |
|
400 |
250 |
— |
12,0 |
30,0 | |
|
УШ |
60 |
40 |
2,5 |
5,0 |
13,0 |
|
100 |
60 |
3,0 |
6,0 |
15,0 | |
|
160 |
100 |
3,5 |
7,0 |
18,0 | |
|
250 |
160 |
4,5 |
9,0 |
22,0 | |
|
400 |
250 |
6,0 |
12,0 |
30,0 | |
|
630 |
400 |
8,0 |
16,0 |
40,0 | |
|
1000 |
630 |
— |
20,0 |
40,0 | |
|
1600 |
1000 |
— |
— |
90,0 | |
П р и м е ч а н и е - У угольников УЛП допуски перпендикулярности, установленные в настоящей таблице, выдержаны в пределах угла поворота угольника в плоскости опорной поверхности на ± 15° от среднего положения.
Таблица 3- Допуски плоскостности измерительных поверхностей Б и В на длине H и допуски плоскостности и параллельности опорных поверхностей Г и Ж на длине H угольников УП и УШ
|
Н, мм |
Допуск, мкм | ||||||||
|
плоскостности измерительных поверхностей Б и В |
плоскостности опорных поверхностей Г и Ж |
параллельности опорных поверхностей Г и Ж | |||||||
|
класс точности | |||||||||
|
0 |
1 |
2 |
0 |
1 |
2 |
0 |
1 |
2 | |
|
60 |
1,0 |
2,0 |
4,0 |
1,5 |
2,5 |
5,0 |
2,5 |
5,0 |
10,0 |
|
100 |
1,0 |
2,0 |
4,0 |
1,5 |
2,5 |
5,0 |
3,0 |
6,0 |
12,0 |
|
160 |
1,5 |
3,0 |
6,0 |
2,0 |
4,0 |
8,0 |
3,5 |
7,0 |
14,0 |
|
250 |
1,5 |
3,0 |
6,0 |
2,0 |
4,0 |
8,0 |
4,5 |
9,0 |
18,0 |
|
400 |
2,5 |
5,0 |
10,0 |
3,0 |
6,0 |
12,0 |
6,0 |
12,0 |
25,0 |
|
630 |
3,0 |
6,0 |
12,0 |
4,0 |
8,0 |
16,0 |
8,0 |
16,0 |
30,0 |
|
1000 |
— |
10,0 |
20,0 |
— |
12,0 |
24,0 |
— |
24,0 |
40,0 |
|
1600 |
— |
— |
30,0 |
— |
— |
36,0 |
— |
— |
60,0 |
Таблица 4 - Допуск прямолинейности измерительных поверхностей Б и В на длине H и L и допуски плоскостности и параллельности опорных поверхностей Г и Ж на длине H угольников УЛП
|
Н и L, мм |
Допуск, мкм | ||
|
прямолинейности измерительных поверхностей Б и В |
плоскостности опорных поверхностей Г и Ж |
параллельности опорных поверхностей Г и Ж | |
|
класс точности | |||
|
0 |
0 |
0 | |
|
40 |
1,0 |
1,5 |
2,5 |
|
60 |
1,0 |
1,5 |
2,5 |
|
100 |
1,0 |
1,5 |
3,0 |
|
160 |
1,0 |
2,0 |
3,5 |
|
250 |
1,0 |
2,0 |
4,5 |
П р и м е ч а н и е - Допуски прямолинейности, установленные в настоящей таблице, выдержаны в пределах угла поворота угольника в плоскости опорной поверхности на ± 15° от среднего положения.
Т аб ли ца 5 - Допуски перпендикулярности боковых поверхностей Е угольников УП и УШ к опорной поверхности ,Г на длине H
|
Н, мм |
Допуски перпендикулярности боковых поверхностей Е к опорной поверхности Г, мкм | ||
|
класс точности | |||
|
0 |
1 |
2 | |
|
60 |
40 |
40 |
125 |
|
100 |
50 |
50 |
160 |
|
160 |
60 |
60 |
200 |
Продолжение таблицы 5
|
Н, мм |
Допуски перпендикулярности боковых поверхностей Е к опорной поверхности Г, мкм | ||
|
класс точности | |||
|
0 |
1 |
2 | |
|
250 |
80 |
80 |
250 |
|
400 |
100 |
100 |
320 |
|
630 |
125 |
125 |
400 |
|
1000 |
— |
160 |
500 |
|
1600 |
— |
— |
630 |
Таблица 6- Материал угольников и твердость измерительных поверхностей
|
Модификация |
Материал |
Твердость, не ниже |
Колебание твердости для одной поверхности, не более |
|
УЛП |
Сталь марок Х, 9Х |
655 HV |
55 HV |
|
по ГОСТ 5950-2000, |
(58 HRC) |
(3 HRC) | |
|
УП |
марки ШХ15 |
55 НИСэ |
3 HRC |
|
по ГОСТ 801-78 или |
(53,8 HRC) |
(2 HRC) | |
|
УШ |
марки У8А |
55 НИСэ |
3 HRC |
|
по ГОСТ 1435-99 |
(53,8 HRC) |
(2 HRC) |
Таблица 7 - Параметры шероховатости измерительных и опорных поверхностей
|
Модификация |
Н, мм |
Параметры шероховатости Ra на базовой длине 0,25 мм*, мкм, не более | |||||
|
измерительных Б и В |
опорных Г и Ж | ||||||
|
класс точности | |||||||
|
0 |
1 |
2 |
0 |
1 |
2 | ||
|
УЛП |
60 |
0,04 |
— |
— |
0,08 |
— |
— |
|
100 |
0,04 |
— |
— |
0,08 |
— |
— | |
|
160 |
0,04 |
— |
— |
0,08 |
— |
— | |
|
250 |
0,04 |
— |
— |
0,08 |
— |
— | |
|
УП |
60 |
— |
0,08 |
0,16 |
— |
0,16 |
0,32 |
|
100 |
— |
0,08 |
0,16 |
— |
0,16 |
0,32 | |
|
160 |
— |
0,08 |
0,16 |
— |
0,16 |
0,32 | |
|
250 |
— |
0,08 |
0,16 |
— |
0,16 |
0,32 | |
|
400 |
— |
0,08 |
0,16 |
— |
0,16 |
0,32 | |
|
УШ |
60 |
0,08 |
0,08 |
0,16 |
0,32 |
0,32 |
0,63 |
|
100 |
0,08 |
0,08 |
0,16 |
0,32 |
0,32 |
0,63 | |
|
160 |
0,08 |
0,08 |
0,16 |
0,32 |
0,32 |
0,63 | |
|
250 |
0,08 |
0,08 |
0,16 |
0,32 |
0,32 |
0,63 | |
|
400 |
0,08 |
0,08 |
0,16 |
0,32 |
0,32 |
0,63 | |
|
630 |
0,16 |
0,16 |
0,32 |
0,63 |
0,63 |
0,63 | |
|
1000 |
— |
0,16 |
0,32 |
— |
0,63 |
0,63 | |
|
1600 |
— |
— |
0,32 |
— |
— |
0,63 | |
* На опорных поверхностях угольников УШ 1-го класса точности размером свыше 400 мм и угольников УШ 2-го класса точности базовая длина установлена 0,8 мм.
Таблица 8- Параметры шероховатости боковых и торцовых поверхностей, скосов и фасок
|
Модификация |
Параметры шероховатости Ra на базовой длине 0,8 мм, мкм, не более |
|
УЛП |
0,63 |
|
УП |
0,63 |
|
УШ |
1,25 |
Таблица 9 - Допускаемые статические нагрузки на соединение линейки угольников УШ
|
Н, мм |
Нагрузка, кгс (Н), не более |
|
60 |
20 (196) |
|
100 |
20 (196) |
|
160 |
20 (196) |
|
250 |
30 (294) |
|
400 |
30 (294) |
|
630 |
30 (294) |
|
1000 |
40 (392) |
|
1600 |
40 (392) |
Таблица 10 - Габаритные размеры и масса
|
Модификация |
Н, мм |
Габаритные размеры, мм, не более |
Масса, кг, не более | ||
|
высота |
длина |
ширина | |||
|
УЛП |
60 |
60 |
40 |
6 |
0,07 |
|
100 |
100 |
60 |
6 |
0,15 | |
|
160 |
160 |
100 |
6 |
0,30 | |
|
250 |
250 |
160 |
8 |
0,40 | |
|
УП |
60 |
60 |
40 |
6 |
0,10 |
|
100 |
100 |
60 |
6 |
0,20 | |
|
160 |
160 |
100 |
6 |
0,40 | |
|
250 |
250 |
160 |
8 |
1,10 | |
|
400 |
400 |
250 |
10 |
1,60 | |
|
УШ |
60 |
60 |
40 |
20 |
0,18 |
|
100 |
100 |
60 |
22 |
0,25 | |
|
160 |
160 |
100 |
28 |
0,65 | |
|
250 |
250 |
160 |
36 |
1,15 | |
|
400 |
400 |
250 |
38 |
3,00 | |
|
630 |
630 |
400 |
42 |
6,30 | |
|
1000 |
1000 |
630 |
45 |
12,50 | |
|
1600 |
1600 |
1000 |
45 |
25,00 | |
Таблица 11 - Общие технические характеристики
|
Наименование характеристики |
Значение |
|
Радиус закругления измерительных поверхностей угольников УЛП, мм |
(0,2 ± 0,1) |
|
Условия эксплуатации:
|
от +16,5 до +23,5 0,5 |
|
Полный средний срок службы, лет |
5 |
