Номер по Госреестру СИ: 91288-24
91288-24 Калибраторы давления
(Additel 700)
Назначение средства измерений:
Калибраторы давления Additel 700 (далее по тексту - калибраторы) предназначены для воспроизведений и измерений избыточного давления, абсолютного давления и разности давлений газов и жидкостей, а также для воспроизведений и измерений электрических сигналов постоянного тока.
Калибраторы могут применяться в качестве рабочих эталонов давления 1-го, 2-го, 3-го разрядов согласно государственной поверочной схеме для средств измерений избыточного давления до 4000 МПа, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 20.10.2022 г. № 2653, государственной поверочной схеме для средств измерений абсолютного давления в диапазоне 1-10-1 - 1407 Па, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 06.12.2019 г. № 2900, в качестве рабочих эталонов давления 2-го, 3-го разрядов согласно государственной поверочной схеме для средств измерений разности давлений до 1405 Па, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 31.08.2021 г. № 1904.
Калибраторы могут применяться в качестве рабочих эталонов силы постоянного электрического тока 2-го разрядов согласно государственной поверочной схеме для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 100 А, утверждённой приказом Федерального агентства по техническому регулированию от 01.10.2018 г. № 2091. Калибраторы могут применять в качестве рабочих эталонов постоянного электрического напряжения 3-го разряда согласно государственной поверочной схеме для средств измерений постоянного электрического напряжения и электродвижущей силы, утверждённой приказом Федерального агентства по техническому регулированию от 30.12.2019 г. № 3457.
Внешний вид.
Калибраторы давления

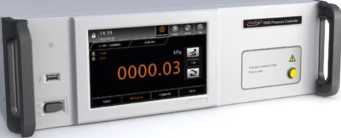

Рисунок № 1
Внешний вид.
Калибраторы давления

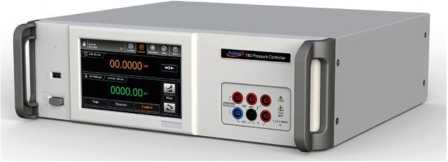

Рисунок № 2
Внешний вид.
Калибраторы давления
Рисунок № 3
Внешний вид.
Калибраторы давления

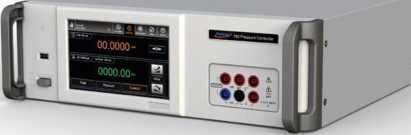

Рисунок № 4
Внешний вид.
Калибраторы давления

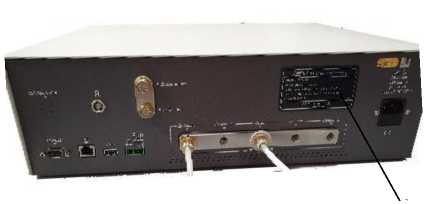

Рисунок № 5
Внешний вид.
Калибраторы давления

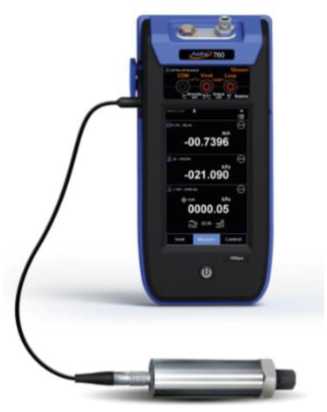

Рисунок № 6
Внешний вид.
Калибраторы давления
Рисунок № 7
Программное обеспечение
Калибраторы имеют встроенное программное обеспечение, неизменяемое и не считываемое. Конструкция приборов исключает возможность несанкционированного влияния на ПО калибраторов и измерительную информацию.
Уровень защиты программного обеспечения «высокий» в соответствие с Р 50.2.077-2014. В зависимости от модификации калибратора ПО обеспечивает:
-
- сбор и обработку измерительной информации;
-
- обеспечение интерфейса пользователя;
-
- отображение на дисплее значения задаваемого и измеренного давления, а также процесса изменения давления;
-
- выбор режима работы, включая выбор диапазона измерений, единицы измерений, скорости измерений и передачи данных, разрядность отображения результатов измерений;
-
- передачу данных по интерфейсу связи;
-
- представление результатов измерений в виде графиков, таблиц и протоколов;
- управление встроенным насосом;
- сохранение в памяти максимальных и минимальных измеренных значений;
- создание программы испытаний СИ давления, с помощью установки шагов изменения давления и их значения.
Хранение информации осуществляется в энергонезависимой памяти калибраторов.
Таблица 8 - Идентификационные данные программного обеспечения калибраторов ADT 780, ADT 780S, ADT 760
Идентификационные данные (признаки) |
ADT 780, ADT 780S |
ADT 760 | ||
измерения давления |
измерения электрических сигналов |
измерения давления |
измерения электрических сигналов | |
Идентификационное наименование ПО |
MPS-SPML |
MPS-ME |
НРС-МР |
НРС-МЕ |
Номер версии ПО (идентификационный номер), не ниже |
V01.02 |
V01.06 |
V01.02 |
V01.08 |
Цифровой идентификатор ПО |
- |
- |
Таблица 9 - Идентификационные данные программного обеспечения калибраторов ADT 761А, ADT 762
Идентификационные данные (признаки) |
ADT 761А |
ADT 762 | ||
измерения давления |
измерения электрических сигналов |
измерения давления |
измерения электрических сигналов | |
Идентификационное наименование ПО |
АРС-МР |
АРС-Е |
APC-HPL |
АРС-Е |
Номер версии ПО (идентификационный номер), не ниже |
V02.17 |
V00.32 |
V00.04 |
V00.35 |
Цифровой идентификатор ПО |
- |
- |
Идентификационные данные ПО можно увидеть на дисплее в меню настроек.
Внешнее ПО, предназначенное для взаимодействия калибратора с компьютером, не оказывает влияния на метрологические характеристики калибратора.
Таблица 10 - Идентификационные данные внешнего ПО
Идентификационные данные (признаки) |
ADT 780, ADT 780S |
ADT 760 |
ADT 761A, ADT 762 |
Идентификационное наименование ПО |
ACal |
ACal, PCal, Land, Log II |
ACal, Additel Land, Additel Link |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист паспорта и руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе «Введение» руководства по эксплуатации на средство измерений.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к калибраторам давления Additel 700Приказ Федерального агентства по техническому регулированию и метрологии от 6 декабря 2019 г. № 2900 «Об утверждении Государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 1-10-1 - 1407 Па»;
Приказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;
Приказ Федерального агентства по техническому регулированию и метрологии от 31 августа 2021 г. № 1904 «Об утверждении Государственной поверочной схемы для средств измерений разности давлений до 1405 Па»;
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении Г осударственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 100 А»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3457 «Об утверждении Государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Стандарт предприятия фирмы Additel Corporation, США, «Калибраторы давления Additel 700».
ПравообладательAdditel Corporation, США
Адрес: 2900, Saturn st #B Brea,CA 92821, USA
Телефон: +1(714) 998-68-99
E-mail: sales@additel.com
Web-сайт: www.additel.com
Изготовитель
Additel Corporation, СШААдрес: 2900, Saturn st #B Brea,CA 92821, USA
Телефон: +1(714) 998-68-99
E-mail: sales@additel.com
Web-сайт: www.additel.com
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77, Факс: +7 (495) 437-56-66; E-mail: office@vniims.ru,
Web-сайт: www.vniims.ru
Правообладатель
Additel Corporation, СШААдрес: 2900, Saturn st #B Brea,CA 92821, USA
Телефон: +1(714) 998-68-99
E-mail: sales@additel.com
Web-сайт: www.additel.com
К настоящему типу средств измерений относятся калибраторы давления следующих модификаций Additel 780 (ADT 780), Additel 780S (ADT 780S), Additel 760 (ADT 760), Additel 761А (ADT 761А), Additel 762 (ADT 762), которые отличаются друг от друга метрологическими характеристиками, количеством подключаемых встраиваемых и внешних модулей давления, функциональными возможностями, рабочей средой, внешним видом и габаритными размерами.
Принцип действия калибраторов в режиме измерений давления основан на преобразовании измеряемого давления, действующего на первичный измерительный преобразователь встроенного или внешнего преобразователя давления, в цифровой сигнал, отображаемый в выбранных единицах давления на дисплее калибратора.
В режиме измерений электрических сигналов принцип работы калибраторов основан на аналого-цифровом преобразовании измеряемых электрических сигналов и отображении измеренных значений на дисплее калибратора. В режиме воспроизведений калибратор осуществляет цифро-аналоговое преобразование численных значений в сигналы силы постоянного тока на выходе калибратора
Диапазон измерений подключаемого внешнего измерительного преобразователя давления распознается калибратором автоматически. Калибраторы со встроенным барометром дают возможность работать в режимах и избыточного, и абсолютного давления. Режим работы калибраторов устанавливается с помощью встроенной клавиатуры.
Описание модификаций калибраторов представлено в таблице 1.
Таблица 1 - Описание модификаций калибраторов
Модификация калибратора |
Подключаемые модули давления |
Модель подключаемых модулей давления |
Примечание |
ADT 780 |
1 встроенный |
- |
Воспроизведение давления от внешних источников давления и разрежения. Рабочая среда - газ, жидкость при использовании внешних модулей. Может оснащаться встроенным барометром. Имеет канал измерений электрических сигналов, встроенный источник питания 24 В для работы с датчиками давления. |
1 внешний |
ADT161 | ||
ADT 780S |
1 встроенный |
- |
Воспроизведение давления от внешних источников давления и разрежения. Может оснащаться встроенным барометром. |
1 внешний |
ADT161 | ||
ADT 760 |
1 встроенный |
ADT155 |
Ручной автоматический калибратор давления со встроенными насосом и источником давления. Рабочая среда - газ, жидкость при использовании внешних модулей. Внешние модули только для измерений давления. Допускается самостоятельная замена пользователем встроенных модулей давления на другие модули давления с метрологическими характеристиками, удовлетворяющими указанным в таблице 14 в лабораторных условиях без обращения на завод-изготовитель. Может оснащаться встроенным барометром. Имеет канал измерений и воспроизведений электрических сигналов, встроенный источник питания 24 В для работы с датчиками давления. |
2 внешних |
ADT161 | ||
ADT 761А |
2 встроенных |
ADT155 |
Портативный автоматический калибратор давления с возможностью воспроизведения давления как от встроенных, так и от внешних источников давления и разрежения. Допускается самостоятельная замена пользователем встроенных модулей давления на другие модули давления с метрологическими характеристиками, удовлетворяющими указанным в таблице 14 в лабораторных условиях без обращения на завод-изготовитель. Рабочая среда - газ, жидкость при использовании внешних модулей. Может оснащаться встроенным барометром. Имеет каналы измерений и воспроизведений электрических сигналов, встроенный источник питания от 16 до 24 В для работы с датчиками давления. |
2 внешних |
ADT161 |
Модификация калибратора |
Подключаемые модули давления |
Модель подключаемых модулей давления |
Примечание |
ADT 762 |
1 встроенный |
Портативный автоматический калибратор давления, работающий на жидкости, с возможностью воспроизведения давления как от встроенных, так и от внешних источников давления и разрежения. Имеет каналы измерений и воспроизведений электрических сигналов, встроенный источник питания 24 В для работы с датчиками давления. | |
1 внешний |
ADT161 |
Примеры типовых вариантов исполнения калибратора (код заказа) приведены в таблицах 2 - 7:
Таблица 2 - Калибратор давления Ad |
ditel 762 код заказа | ||
ADT762 |
01 |
GP10K |
M |
Модификация |
Погрешность: 01=±0,01 % ДИ, 02=±0,02 % ДИ. |
Диапазон клапанной группы: GP10K= 700 бар. |
Вид резьбы: N=1/4NPT F, N2=1/2NPT F, B=1/4BSP F, B2=1/2BSP F, M=M20x1.5 F. |
Примечание: ДИ - диапазон измерений. |
Таблица 3 - Калибратор давления Ad |
ditel 761A код заказа | |||
ADT761A |
1К |
02 |
CP1K |
M |
Модификация |
Диапазон клапанной группы: LLP= ±75 мбар, D= -0,95...2,5 бар, 500=-0,90...35 бар, 1K=-0,90...70 бар, BP= 0,1.1,20 бар. |
Погрешность: 01= ±0,01 % ДИ, 02= ±0,02 % ДИ, 05=±0,05 % ДИ, 10=±0,1 % ДИ, 20=±0,2 % ДИ. |
Вид и диапазон модуля давления: DP025, DP050, DP1...DP800, DP1K, CP10...CP900, CP1K. |
Вид резьбы манифолда: N=1/4NPT F, N2=1/2NPT F, B=1/4BSP F, B2=1/2BSP F, M=M20x1,5 F. |
Примечание: ДИ - диапазон измерений. |
Таблица 4 - Калибратор давления Additel 760 код заказа
ADT760 |
МА |
02 |
CP300 |
DL |
Модификация |
Диапазон клапанной группы: LLP= ±75 мбар, D= -0,86.2,5 бар, MA=-0,86.20 бар. |
Погрешность: 02= ±0,02 % ДИ, 05=±0,05 % ДИ, 10=±0,1 % ДИ, 20=±0,2 % ДИ. |
Вид и диапазон модуля давления: DP025.DP800, DP1K, CP10.CP300. |
Опция: DL- регистратор, Без регистратора. |
Примечание: ДИ - диапазон измерений. |
Таблица 5 - Калибратор давления Additel 780/780S код заказа
ADT780 |
3K |
02 |
CP3K |
M |
HABP |
Модификация: ADT780, ADT780S |
Диапазон клапанной группы: 1K= 70 бар, 3K= 200 бар. |
Погрешность: 01RD=±0,01 % ИВ1) или ±(0,005 % ДИ+ +0,005 % ИВ), 01=±0,01 % ДИ, 02=±0,02 % ДИ. |
Вид и диапазон модуля давления: CP10...CP900, CTIK...CP3K, CP30M...CP900M, CPIKM...CP3KM. |
Вид резьбы манифолда: N=1/4NPT F, N2=1/2NPT F, B=1/4BSP F, B2=1/2BSP F, M=M20x1.5 F. |
Опция: НАВР=высоко точный барометр, = стандартный барометр |
1) ±0,003 % ДИ в диапазоне измерений от 0 до 30% ВПИ включ., +0,01 % ИВ в диапазоне измерений св. 30 до 100% ВПИ Примечание: ДИ - диапазон измерений. ИВ - измеряемая величина. |
Таблица 6 - Внешний модуль давления Additel 161 код заказа
ADT161 |
02 |
CP3K |
BAR |
M |
Модификация |
Погрешность: 01RD= ±0,01 % ИВ1) или ±(0,005 % ДИ+ +0,005 % ИВ), 01=±0,01 % ДИ, 02=±0,02 % ДИ, 05=±0,05 % ДИ, 10=±7 МПа. |
Вид и диапазон модуля давления: CP2...CP900, CP1K.CP10K, CP30M.CP900M, CP1KM.CP10KM, DP1...DP300, AP15R V15, GP2.GP900, GP1K..GP60K. |
Единицы измерений: PSI, BAR. |
Вид резьбы: N=1/4NPT F, N2=1/2NPT F, B=1/4BSP F, B2=1/2BSP F, M=M20x1.5 F. |
1) ±0,003 % ДИ в диапазоне измерений от 0 до 30% ВПИ включ., ±0,01 % ИВ в диапазоне измерений св. 30 до 100% ВПИ Примечание: ДИ - диапазон измерений. ИВ - измеряемая величина. |
Таблица 7 - Сменный модуль давления Additel 155 код заказа
ADT155 |
02 |
CP3K |
BAR |
M |
Модификация |
Погрешность: 01=±0,01 % ДИ, 02=±0,02 % ДИ, 05=±0,05 % ДИ, 10=±0,1 % ДИ, 20=±0,2 % ДИ. |
Вид и диапазон модуля давления: DP025, DP050, DP1.DP800, DP1K, CP10.CP900, CP1K. |
Единицы измерений: PSI, BAR. |
Вид резьбы: N=1/4NPT F, N2=1/2NPT F, B=1/4BSP F, B2=1/2BSP F, M=M20x1,5 F, |
Примечание: ДИ - диапазон измерений. |
Расшифровка кодов по виду давления
DP Разность давлений
CP Давление-разрежение
CP.. .M Давление-разрежение (М - прецизионный)
G Избыточное давление
V Вакуум (разрежение)
A Абсолютное давление
Общий вид средств измерений представлен на рисунке 1.
Место
нанесения
заводского (серийного) номера
а) Калибратор давления Additel 780, 780S (ADT 780, ADT 780S)
Место нанесения заводского (серийного) номера
б) Калибратор давления Additel 760 (ADT 760)
Место нанесения заводского
(серийного)
номера
в) Калибраторы давления Additel 761А (ADT 761А)
Место нанесения заводского (серийного)
номера
г) Калибраторы давления Additel 762 (ADT 762)
Рисунок 1 - Общий вид калибраторов давления Additel 700 с указанием места нанесения заводского (серийного) номера
Заводской (серийный) номер наносится на маркировочную табличку любым технологическим способом, принятым на предприятии-изготовителе, в виде цифрового или буквенно-цифрового кода (см. рисунок 1).
Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование калибраторов не предусмотрено.
аблица 16 - Комплектность для модификаций калибраторов ADT 780, ADT 780S
Наименование |
Обозначение |
Количество |
Калибратор давления |
ADT 780, |
1 шт. |
Руководство по эксплуатации |
- |
1 экз. 1)1 |
Паспорт |
- |
1 экз. |
Кабель питания |
- |
1 шт. |
Внешняя стойка/манифолд для подключения |
- |
1 шт. |
Шланг для подсоединения |
- |
2 шт. |
Соединительный кабель к внешнему модулю |
- |
1 шт. |
Набор фитингов/адаптеров |
- |
1 комп. |
1) Допускается:
|
аблица 17 - Комплектность для модификаций калибраторов ADT 760
Наименование |
Обозначение |
Количество |
Калибратор давления |
ADT 760 |
1 шт. |
Руководство по эксплуатации |
- |
1 экз. 1)1 |
Паспорт |
- |
1 экз. |
Аккумулятор и внешний адаптер |
- |
1 комп. |
Тестовые провода |
- |
3 шт. |
Шланг для подсоединения |
- |
2 шт. |
Инструмент для извлечения модуля |
- |
1 шт. |
Набор фитингов/адаптеров |
- |
1 комп. |
1) Допускается:
|
аблица 18 - Комплектность для модификаций калибраторов ADT 761А
Наименование |
Обозначение |
Количество |
Калибратор давления |
ADT 761А |
1 шт. |
Руководство по эксплуатации |
- |
1 экз. 1)1 |
Паспорт |
- |
1 экз. |
Аккумулятор и внешний адаптер |
- |
1 комп. |
Тестовые провода |
- |
6 шт. |
Соединительный кабель к внешнему модулю |
- |
1 шт. |
Манифольд на 2 посадочных места |
- |
1 шт. |
Прокладки |
- |
20 шт. |
Кейс для транспортировки и хранения |
- |
1 шт. |
Шланг для подсоединения |
- |
2 шт. |
1) Допускается:
|
аблица 19 - Комплектность для модификаций калибраторов ADT 762
Наименование |
Обозначение |
Количество |
Калибратор давления |
ADT 762 |
1 шт. |
Руководство по эксплуатации |
- |
1 экз. 1)1 |
Паспорт |
- |
1 экз. |
Аккумулятор и внешний адаптер |
- |
1 комп. |
Наименование |
Обозначение |
Количество |
Тестовые провода |
- |
4 шт. |
Соединительный кабель к внешнему модулю |
- |
1 шт. |
Угловой адаптер |
- |
1 шт. |
USB кабель |
1 шт. | |
Прокладки |
- |
10 шт. |
Воронка |
- |
1 шт. |
Кейс для транспортировки и хранения |
- |
1 шт. |
Шланг для подсоединения |
- |
1 шт. |
1) Допускается:
|
Метрологические характеристики приведены в таблицах 11-14, основные технические характеристики приведены в таблице 15.
Таблица 11 - Основные метрологические характеристики калибраторов
Наименование характеристики |
Значение | |||
ADT 780, ADT 780S |
ADT 760 |
ADT 761A |
ADT 762 | |
Максимальный диапазон измерений, кПа 1) 2) |
от -100 до 7000; от -100 до 20000 |
от -7,5 до 7,5; от -86 до 250; от -86 до 2000 |
от -7,5 до 7,5; от -95 до 250; от -90 до 3500; от -90 до 7000; от 10 до 120 |
от 0 до 20000; от 0 до 70000 |
Наименование характеристики |
Значение | |||
ADT 780, ADT 780S |
ADT 760 |
ADT 761А |
ADT 762 | |
Пределы допускаемой приведенной погрешности измерений давления, % диапазона измерений 1) |
см. таблицы 12, 14 |
см. таблицы 13, 14 |
см. таблицы 13, 14 |
0,01; 0,02; см. таблицу 14 |
Диапазон измерений абсолютного давления встроенным барометрическим модулем давления, кПа |
от 60 до 110 |
от 60 до 110 |
от 60 до 110 |
- |
Пределы допускаемой абсолютной погрешности измерений давления барометрическим модулем, Па |
±55, ±103) |
±55 |
±55 |
- |
Диапазоны измерений силы постоянного тока, мА |
от -30 до 30 4) |
от -30 до 30 |
от -25 до 25; от -50 до 50 |
от -25 до 25; от -50 до 50 |
Пределы допускаемой основной абсолютной погрешности измерений силы постоянного тока, мА5) 6) |
±(0,0001-1+ +0,00005’Imax) 6) |
±(0,0001-1+ +0,00005’Imax) |
±(0,000081+ +0,00004’Imax) |
±(0,00008’1+ +0,00004’Imax) |
Пределы допускаемой дополнительной абсолютной погрешности измерений силы постоянного тока, вызванной отклонением температуры от нормальных условий на 1 C, мА5) |
±0,000005’ Imax |
±(0,00001-1+ +0,00001" Imax) |
±(0,0000051+ +0,000001’ Imax) |
±(0,0000051+ +0,0000005’Imax) |
Диапазоны воспроизведений силы постоянного тока, мА |
- |
от 0 до 24 |
от 0 до 2,5; от 2,5 до 25 |
от 0 до 2,5; от 2,5 до 25 |
Пределы допускаемой основной абсолютной погрешности воспроизведений силы постоянного тока, мА5) 6) |
- |
±(0,0001-I+ +0,00005’Imax) |
±(0,000081+ +0,00004•Imax) |
±(0,00008’I+ +0,00004’Imax) |
Пределы допускаемой дополнительной абсолютной погрешности воспроизведений силы постоянного тока, вызванной отклонением температуры от нормальных условий на 1 °C, мА5) |
- |
±(0,000011+ +0,00001’ Imax) |
±(0,0000051+ +0,000001’ Imax) |
±(0,000005’I+ +0,0000005’Imax) |
Диапазоны измерений напряжения постоянного тока, В |
от -0,3 до 0,34); от -30 до 304) |
от -30 до 30 |
от -0,3 до 0,3; от -5 до 5; от -12 до 12; от -30 до 30 |
от -0,3 до 0,3; от -5 до 5; от -12 до 12; от -30 до 30 |
Пределы допускаемой основной абсолютной погрешности измерений напряжения постоянного тока, В 5) 6) |
±(0,0001’U+ +0,00005’Umax)4) |
±(0,0001’U+ +0,00005’Umax) |
±(0,00008’U+ +0,00002’Umax) |
±(0,00008’U+ +0,00002’Umax) |
Наименование характеристики |
Значение | |||
ADT 780, ADT 780S |
ADT 760 |
ADT 761А |
ADT 762 | |
Пределы допускаемой дополнительной абсолютной погрешности измерений напряжения постоянного тока, вызванной отклонением температуры от нормальных условий на 1 °C, В |
±0,000005^Uma4) |
±(0,0000 Ш+ +0,0000 TUmax) |
±(0,000005^U+ +0,000001-Umax) |
±(0,000005^U+ +0,0000005^Umax) |
Диапазоны воспроизведений напряжения постоянного тока, В |
- |
- |
от 0 до 16 |
от 0 до 16 |
Пределы допускаемой основной абсолютной погрешности воспроизведений напряжения постоянного тока, В5) 6) |
- |
- |
±(0,00008^U+ +0,00002^Umax) |
±(0,00008/U+ +0,00002^Umax) |
Пределы допускаемой дополнительной абсолютной погрешности воспроизведений напряжения постоянного тока, вызванной отклонением температуры от нормальных условий на 1 °C, В5) |
- |
- |
±(0,000005^U+ +0,000001-Umax) |
±(0,000005^U+ +0,0000005^Umax) |
Источник питания токовой петли, В |
244) |
24 |
24 |
24 |
Пределы допускаемой основной абсолютной погрешности источника питания токовой петли, В 6) |
±0,244) |
±1,0 |
±0,24 |
±1,0 |
I - измеряемое значение силы постоянного тока. Umax - верхний предел диапазона измерений напряжения постоянного тока. Imax - верхний предел диапазона измерений силы постоянного тока.
|
Вид давления |
Диапазон измерений, МПа2) |
Пределы допускаемой приведенной погрешности, % (ДИ) 2) | |
минимальный |
максимальный | ||
Давление-разрежение |
от -0,07 до 0,07 |
от -0,1 до 0,1 |
±0,02 |
от -0,1 до 0,2 |
от -0,1 до 4 |
±0,02; ±0,01 ±(0,005 % ДИ+0,005 % ИВ) | |
от -0,1 до 6 |
от -0,1 до 20 |
±0,02; ±0,01; ±0,01Х) |
-
1) 1 ±0,003 % ДИ в диапазоне измерений от 0 до 30% ДИ включ.
+0,01 % ИВ в диапазоне измерений св. 30 до 100% ДИ.
-
2) Конкретные значения указаны в паспорте
Примечание:
-
1. ДИ - диапазон измерений давления.
ИВ - значение измеряемой величины.
-
2. В соответствии с заказом допускается изготовление калибраторов с любым диапазоном измерений, лежащим внутри приведенного в таблице диапазона измерений, но не менее минимального диапазона измерений.
-
3. В случае измерений абсолютного давления с использованием встроенного модуля барометрического давления пределы допускаемой основной погрешности определяются следующим образом:
- для модулей давления, у которых нормируется приведенная погрешность во всем диапазоне измерений или в диапазоне измерений от 0 до 30 % ДИ:
л (Ум-О/100Гм+&1
Yc = ±------z--100
D
где у™ - пределы допускаемой основной приведенной погрешности калибратора, %;
Yм - значение допускаемой основной приведенной погрешности модуля избыточного давления калибратора, %;
Дб - значение допускаемой основной абсолютной погрешности модуля барометрического давления калибратора, кПа;
D - диапазон измерений модуля избыточного давления калибратора, кПа.
-
- для модулей давления, у которых нормируется относительная погрешность в диапазоне измерений св. 30 до 100 % ДИ:
/(5м-Р/100)^+д2
5си = ±---------------100,
где 5 си - пределы допускаемой основной относительной погрешности калибратора в диапазоне измерений св. 30 до 100 % ДИ модуля давления, %;
5м - значение допускаемой основной относительной погрешности модуля избыточного давления (в диапазоне измерений св. 30 до 100 % ДИ) калибратора, %;
Р - значение измеряемого давления, кПа.
-
- для модулей давления, у которых нормируется комбинированная погрешность:
Де. = ±Ж)2 + (Дб)2 ,
где Д си - пределы допускаемой основной абсолютной погрешности калибратора, кПа;
Дм - значение допускаемой основной комбинированной погрешности модуля избыточного давления калибратора, кПа.
Вид давления |
Диапазон измерений, кПа2) |
Пределы допускаемой приведенной погрешности, % ДИ2) | |
минимальный |
максимальный | ||
Разность давлений |
от -0,062 до 0,062 |
- |
±1,0 |
от -0,125 до 0,125 |
- |
±0,5 | |
от -0,25 до 0,07 |
от -2,5 до 2,5 |
±0,1 | |
от -5 до 5 |
от -12,5 до 12,5 |
±0,05 | |
от -25 до 25 |
от -75 до 75 |
±0,02 | |
от -95 до 100 |
от -95 до 250 |
±0,02 | |
от -75 до 75 |
- |
±0,02 | |
от -95 до 100 |
- |
±0,02 | |
от -95 до 200 |
- |
±0,02 | |
Давление-разрежение |
от -95 до 100 |
- |
±0,02 |
от -95 до 200 |
- |
±0,02 | |
от -95 до 240 |
- |
±0,02 | |
от -95 до 350 |
- |
±0,02 | |
от -95 до 700 |
- |
±0,02 | |
от -95 до 1000 |
- |
±0,02 | |
от -95 до 1400 |
- |
±0,02 | |
от -95 до 2000 |
- |
±0,02 | |
от -95 до 35000 |
- |
±0,02 | |
от -95 до 40000 |
- |
±0,02 | |
от -95 до 70000 |
- |
±0,02; ±0,01 | |
Примечание:
л (Ум-D/100)2+1 Уси ± D -100, где у си - пределы допускаемой основной приведенной погрешности калибратора, %; Ум - значение допускаемой основной приведенной погрешности модуля избыточного давления калибратора, %; Дб - значение допускаемой основной абсолютной погрешности модуля барометрического давления калибратора, кПа; D - диапазон измерений модуля избыточного давления калибратора, кПа. |
Вид давления |
Диапазон измерений, МПа2) |
Пределы допускаемой приведенной погрешности, % ДИ2) | |
минимальный |
максимальный | ||
Избыточное давление |
от 0 до 0,016 |
от 0 до 0,060 |
±0,05 |
от 0 до 0,07 |
от 0 до 0,1 |
±0,02 | |
от 0 до 0,2 |
от 0 до 70 |
±0,02; ±0,01 | |
от 0 до 100 |
от 0 до 250 |
±0,05 | |
от 0 до 250 |
от 0 до 420 |
4) | |
Разрежение |
от 0 до -0,1 |
- |
±0,02 |
Давление-разрежение |
от -0,016 до 0,016 |
- |
±0,05 |
от -0,035 до 0,035 |
от -0,07 до 0,07 |
±0,02 | |
от -0,1 до 0,1 |
- |
±0,02 | |
от -0,1 до 0,2 |
от -0,1 до 4 |
±0,02; ±0,01; ±(0,005%ДИ+0,005%ИВ) | |
от -0,1 до 6 |
от -0,1 до 70 |
±0,02; ±0,01; ±0,011) | |
Разность давлений, давление-разрежение |
от -0,00025 до 0,0025 |
от -0,0025 до 0,0025 |
±0,1 |
от -0,005 до 0,005 |
от -0,016 до 0,016 |
±0,05 | |
от -0,025 до 0,025 |
от -0,07 до 0,07 |
±0,02 | |
Абсолютное давление |
от 0 до 0,1 |
от 0 до 0,12 |
±0,01 |
Барометрическое давление |
от 0,06 до 0,11 |
- |
±0,053) |
+0,01 % ИВ в диапазоне измерений св. 30 до 100% ДИ
ВПИ - верхний предел измерений. ИВ - значение измеряемой величины
л (Ум-О/100)2+2б Уси = ±----------100 где уси - пределы допускаемой основной приведенной погрешности калибратора, %; Yм - значение допускаемой основной приведенной погрешности модуля избыточного (абсолютного) давления калибратора, %; Дб - значение допускаемой основной абсолютной погрешности модуля барометрического давления калибратора, кПа; D - диапазон измерений модуля избыточного давления калибратора, кПа.
|
Вид давления |
Диапазон измерений, МПа2) |
Пределы допускаемой приведенной погрешности, % ДИ2) |
минимальный максимальный | ||
л (ам-Р/100)^+Д| 5си = ± -------р------- 100, где 5си - пределы допускаемой основной относительной погрешности калибратора в диапазоне измерений св. 30 до 100 % ДИ модуля давления, %; 5м - значение допускаемой основной относительной погрешности модуля избыточного (абсолютного) давления (в диапазоне измерений св. 30 до 100 % ДИ) калибратора, %; Р - значение измеряемого давления, кПа. - для модулей давления, у которых нормируется комбинированная погрешность: Ле. = ±7(ЛИ)2 + (Лб)2 , где Лси - пределы допускаемой основной абсолютной погрешности калибратора, кПа; Лм - значение допускаемой основной комбинированной погрешности модуля избыточного (абсолютного) давления калибратора, кПа. |
Таблица 15 - Основные технические характеристики калибраторов
Наименование характеристики |
Значение | |||
ADT 780, ADT 780S |
ADT 760 |
ADT 761А |
ADT 762 | |
Цифровые интерфейсы: |
RS232, USB, LAN, WIFI HART1), Profibus1) |
USB, WIFI, HART, Bluetooth |
RS232, USB, LAN, WIFI, Bluetooth, HART, Profibus |
USB, LAN, WIFI, Bluetooth, HART, Profibus |
Параметры аккумуляторной батареи: - вид аккумуляторной батареи |
Литий-ионная | |||
Параметры электропитания:
|
от 100 до 240 от 50 до 60 |
от 85 до 265 от 50 до 60 |
от 205 до 230 от 50 до 60 |
от 205 до 230 от 50 до 60 |
Рабочие условия эксплуатации:
|
от 0 до +50 до 90 от 86 до 106,7 | |||
Габаритные размеры, мм, не более: - длинахширинахвысота |
440х419х132 |
110x80x235 |
299x192x193 |
300x220x192 |
Масса, кг, не более |
15 |
1,8 |
7,95 |
12,8 |
Средний срок службы, лет, не менее |
8 | |||
Средняя наработка на отказ, ч, не менее |
8000 | |||
1) Для калибраторов Addilel 780. |
