Наименование и обозначение

Количество

Примечание

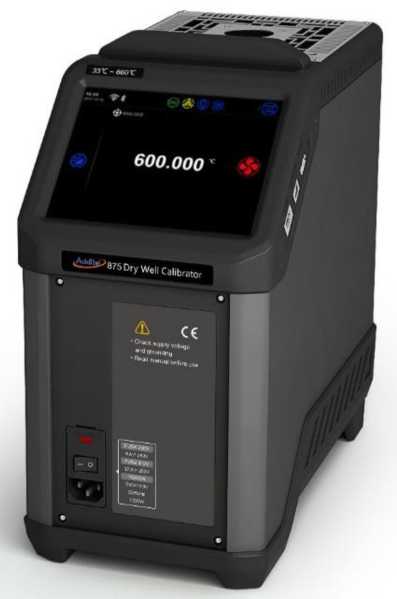

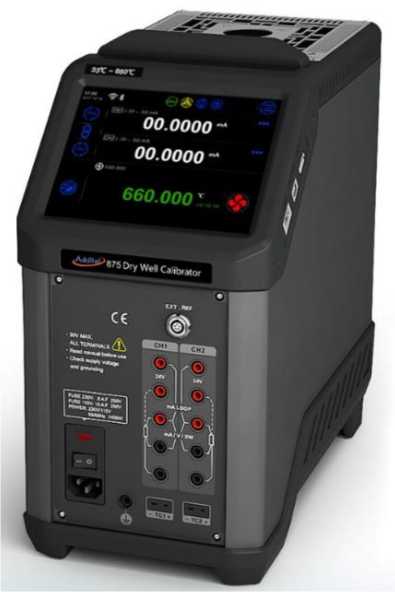

Калибратор температуры

1 шт.

Модель в соответствии с заказом

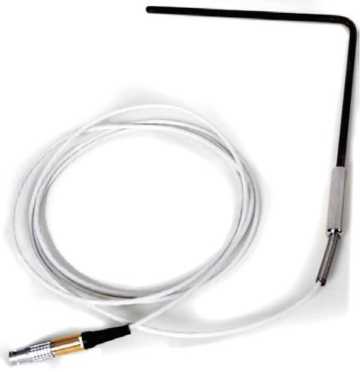

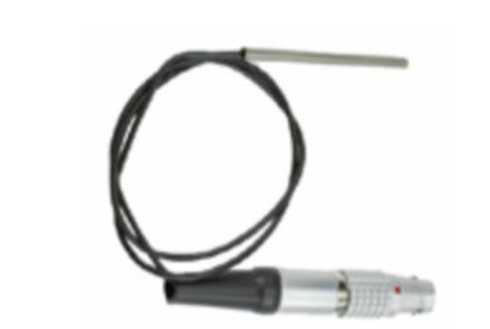

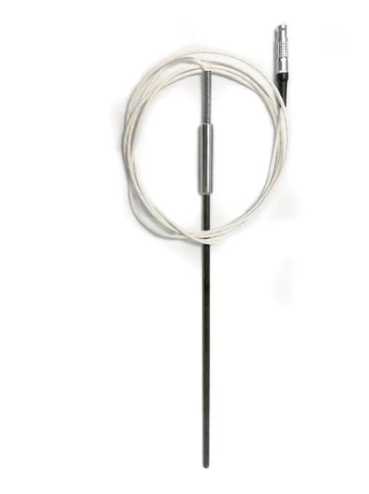

Внешний ТС серии AM

1 шт.

Поставляется только для калибраторов моделей ADT875PC-155, ADT875PC-350,

ADT875PC-660

по дополнительному заказу (модель и исполнение в соответствии с заказом)

Методика поверки МП 207-045-2019

1 экз.

-

Руководство по эксплуатации (на русском языке)

1 экз.

-

Сменный металлический блок

1 шт.

-

Инструмент для извлечения сменного металлического блока

1 шт.

-

Компакт-диск или USB накопитель с руководством по эксплуатации калибратора (на английском языке)

1 шт.

-

Кабель питания

1 шт.

-

USB кабель

1 шт.

-

Комплект измерительных проводов с зажимами

1 шт.

-

Сертификат заводской калибровки калибратора

1 экз.

-

Теплоизолирующая заглушка

1 шт.

Только для калибраторов моделей ADT875-155, ADT875PC-155

Тепловой барьер

1 шт.

Только для калибраторов моделей ADT875-350, ADT875PC-350, ADT875-660, ADT875PC-660

Комплект силиконовых заглушек для теплового барьера

1 шт.

Только для калибраторов моделей ADT875-350, ADT875PC-350, ADT875-660, ADT875PC-660

Кейс

1 шт.

По дополнительному заказу

Сертификат заводской калибровки

1 экз.

-

Комплект для калибровки средств измерений температуры с длиной погружаемой части менее 100 мм

1 шт.

По дополнительному заказу

Наименование характеристики

Значение характеристики (в зависимости от модели калибратора)

ADT875-155

ADT875PC-155

ADT875-350

ADT875PC-350

ADT875-660

ADT875PC-660

Диапазон воспроизводимых температур,

от -40 до +155⁽²⁾

от +33

до +350⁽²⁾

от +33 до +660⁽²⁾

°C⁽¹⁾:

от -13 до +155⁽³⁾

от +60 до +350⁽³⁾

от +60 до +660⁽³⁾

Пределы    допускаемой    основной

±0,3

абсолютной погрешности установления

(в диапазоне от +33

заданной температуры по внутреннему

±0,18

±0,25

до +420 °С не включ.);

термометру (INT) при температуре

±0,5

окружающей среды от +8 до +38 °С

(в диапазоне от +420

включ., °С

до +660 °С)

Пределы    допускаемой    основной

абсолютной погрешности установления

заданной температуры по внешнему ТС

серии AM (EXT) при температуре

окружающей среды от +8 до +38 °С

включ., °С:

±0,12

±0,12

±0,12

- в комплекте с ТС модели AM1612

-

(в диапазоне от

-

(в диапазоне от

-

(в диапазоне от

-40 до +155 °C)

+33 до +160 °C)

+33 до +160 °C)

±0,07

±0,07

- в комплекте с ТС модели AM1710

-

±0,07

-

(в диапазоне от

-

(в диапазоне от

+33 до +160 °C)

+33 до +160 °C)

Наименование характеристики

Значение характеристики (в зависимости от модели калибратора)

ADT875-155

ADT875PC-155

ADT875-350

ADT875PC-350

ADT875-660

ADT875PC-660

- в комплекте с ТС модели AM1730

-

±0,07

-

±0,07

(в диапазоне от +33 до +160 °C включ.);

±0,13

(в диапазоне св. +160 до +350 °C)

-

±0,07

(в диапазоне от +33 до +160 °C включ.);

±0,13

(в диапазоне св. +160 до +420 °C)

- в комплекте с ТС модели AM1751

-

±0,07

-

±0,07

(в диапазоне от +33 до +160 °C включ.);

±0,13

(в диапазоне св. +160 до +350 °C)

-

±0,07

(в диапазоне от +33 до +160 °C включ.);

±0,13

(в диапазоне св. +160 до +350 °C);

±0,17

(в диапазоне св. +350 до +660 °C включ.)

Нестабильность поддержания заданной температуры

(в течение 30 минут), °С

±0,015

±0,02

±0,03

(в диапазоне от +33 до +50 °С не включ.);

±0,04

(в диапазоне от +50 до +660 °С)

Пределы допускаемой дополнительной абсолютной погрешности установления заданной температуры при температуре окружающего среды ниже +8 °С или св. +38 °С, °С/°С

±0,005

±0,01

±0,01

Наименование характеристики

Значение характеристики (в зависимости от модели калибратора)

ADT875-155 ADT875PC-155

ADT875-350    ADT875PC-350

ADT875-660 ADT875PC-660

Осевая неоднородность температуры, на расстоянии от 0 до 60 мм (от дна вставного блока), °С, не более

±0,1

(в диапазоне от -40 до 0 °С не включ.);

±0,07

(в диапазоне от 0 до +155 °С)

±0,07

(в диапазоне от +33 до +100 °С не включ.);

±0,15

(в диапазоне от +100 до +200 °С не включ.);

±0,25

(в диапазоне от +200 до +350 °С)

±0,07

(в диапазоне от +33 до +100 °С не включ.);

±0,15

(в диапазоне от +100 до +200 °С не включ.);

±0,25

(в диапазоне от +200 до +350 °С)

±0,5

(в диапазоне от +350 до +660 °С)

Радиальная неоднородность температуры, измеренная в двух каналах одного диаметра вставного блока, °С, не более

±0,015

±0,015

(в диапазоне от +33 до +155 °С не включ.);

±0,02

(в диапазоне от +155 до +350 °С)

±0,03

(в диапазоне от +33 до +155 °С не включ.);

±0,05

(в диапазоне от +155 до +350 °С не включ.);

±0,1

(в диапазоне от +350 до +660 °С)

Значение единицы младшего разряда, °С

0,01 (для показаний калибратора по внутреннему термометру (INT));

0,001 (для показаний калибратора по внешнему ТС (EXT))

Время нагрева, мин, не более:

15

(при нагреве от -40 до +155 °С);

6

(при нагреве от -40 до +23 °С);

10

(при нагреве от +23 до +155 °С)

7

(при нагреве от +33 до +350 °С)

20

(при нагреве от +33 до +650 °С)

Наименование характеристики

Значение характеристики (в зависимости от модели калибратора)

ADT875-155

ADT875PC-155

ADT875-350

ADT875PC-350

ADT875-660

ADT875PC-660

Время охлаждения, мин, не более:

30

(при охлаждении от +155 до -40 °С);

10

(при охлаждении от +155 до +23 °С);

22

(при охлаждении от +23 до -40 °С)

17

(при охлаждении от +350 до +100 °С);

12

(при охлаждении от +100 до +50 °С);

12

(при охлаждении от +50 до +33 °С)

25

(при охлаждении от +660 до +100 °С);

15

(при охлаждении от +100 до +50 °С);

15

(при охлаждении от +50 до +33 °С)

Время стабилизации, мин, не более

10

Напряжение питания, В

от 90 до 127;

от 180 до 254

Частота переменного тока, Гц

от 45 до 65

Потребляемая мощность, В^А, не более

580

1200

Габаритные размеры калибратора (высота^хширина^хглубина), мм, не более

320x170x330

Габаритные размеры скважины для вставного блока (диаметр^хглубина), мм, не более

025x155

026x120

Условное обозначение номинальной статической характеристики (НСХ) ЧЭ внешнего ТС:

• - для ТС модели AM1612

• - для ТС моделей AM1710, AM1730, AM1751

Pt100 (а=

Pt100 (а=

0,00385 °С^-1)

0,003925 °С^-1)

Габаритные размеры внешнего ТС серии AM (EXT) (диаметрхдлина), мм, не более:

• - для ТС модели AM1612

• - для ТС моделей AM1710, AM1730, AM1751

03x45

06,35x305

Наименование характеристики

Значение характеристики (в зависимости от модели калибратора)

ADT875-155

ADT875PC-155

ADT875-350

ADT875PC-350

ADT875-660

ADT875PC-660

Масса калибратора, кг, не более

9,9

8,2

Средняя наработка на отказ, ч, не менее

40 000

Средний срок службы, лет, не менее

5

Рабочие условия эксплуатации:

• - температура окружающего воздуха, °С

• - относительная влажность воздуха, %, не более

от 0 до +50

90 (без конденсации)

Примечания:

• 1) Допускается использование калибраторов в диапазонах воспроизводимых температур по внутреннему термометру и (или) по внешнему термопреобразователю сопротивления повышенной точности, согласованных с пользователем, но лежащих внутри полного диапазона воспроизводимых температур используемого калибратора.

• 2) При температуре окружающего воздуха от 0 до +23 °С включ.

• 3) При температуре окружающего воздуха св. +23 до +50 °С

Наименование характеристики

Значение характеристики*^{1 (2) (3) (4)}

Характеристики канала измерений электрического сопротивления (для подключения внешнего ТС повышенной точности (EXT. REF))

Количество каналов

1

Диапазон измерений электрического сопротивления, Ом

от 1 до 400

Пределы допускаемой основной абсолютной погрешности измерений при температуре окружающей среды от +8 до +38 °С включ., Ом

±0,002

(в диапазоне от 1 до 50 Ом не включ.); ±0,00004^Хизм

(в диапазоне от 50 до 400 Ом не включ.)

Пределы допускаемой дополнительной абсолютной погрешности измерений при температуре окружающей среды от 0 до +8 °С не включ. и св. +38 до +50 °С, Ом/°С

±0,000001-Хди

Значение единицы младшего разряда, Ом

0,001

Характеристики каналов измерений электрического сопротивления (для подключения рабочего ТС)

Количество каналов

2

Диапазон измерений электрического сопротивления, Ом

от 1 до 4000

Пределы допускаемой основной абсолютной погрешности измерений при температуре окружающей среды от +8 до +38 °С включ., Ом

±0,002

(в диапазоне от 1 до 25 Ом не включ.); ±0,00008^Хизм

(в диапазоне от 25 до 400 Ом не включ.); ±0,00004^Хизм

(в диапазоне от 400 до 4000 Ом)

Пределы допускаемой дополнительной абсолютной погрешности измерений при температуре окружающей среды от 0 до +8 °С не включ. и св. +38 до +50 °С, Ом/°С

±0,000002^ Хди

Значение единицы младшего разряда, Ом

0,001 (в диапазоне от 1 до 400 Ом не включ.);

0,01(в диапазоне от 400 до 4000 Ом)

Наименование характеристики

Значение характеристики*^{1 (2) (3) (4)}

Типы номинальных статических характеристик (HCX) преобразования входных сигналов подключаемых рабочих термопреобразователей сопротивления

Pt100, Pt10, Pt50, Pt200, Pt400, Pt1000, Pt25 (a=0,00385 °C’¹ по ГОСТ 6651-2009 / IEC 60751); Pt100 (a=0,003916 °C’¹ по JIS 1604);

Pt100 (a=0,003926 °C^-1 по Minco Application Aid #18); 100П (a=0,00391 °C’¹ по ГОСТ 6651-2009); 100М (a=0,00428 °C’¹ по ГОСТ 6651-2009); 50М (a=0,00428 °C’¹ по ГОСТ 6651-2009);

Cu10 (a=0,00427 °C^-1 по Minco Application Aid #18); 100Н (a=0,00617 °C’¹ по ГОСТ 6651-2009);

Ni100 (a=0,00618°C^-1 по DIN-43760);

Ni120 (a=0,00672°C^-1 по Edison curve #7)
