Номер по Госреестру СИ: 91233-24
91233-24 Прессы гидравлические
(ПРГ-1)
Назначение средства измерений:
Прессы гидравлические ПРГ-1 (далее - прессы) предназначены для измерений силы при проведении механических испытаний образцов строительных материалов на сжатие.
Внешний вид.
Прессы гидравлические
Рисунок № 1
Внешний вид.
Прессы гидравлические
Рисунок № 2
Общие сведения
Дата публикации - 05.02.2024
Срок свидетельства - 02.02.2029
Номер записи - 193126
ID в реестре СИ - 1414196
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ПРГ-1-70, ПРГ-1-50П, ПРГ-1-50, ПРГ-1-100, ПРГ-1-10,
Производитель
Изготовитель - Общество с ограниченной ответственностью "МЕТРОЛОГИЯ ИСЛ" (ООО "МЕТРОЛОГИЯ ИСЛ")
Страна - РОССИЯ
Населенный пункт - Московская обл., с. Ярополец
Уведомление о начале осуществления предпринимательской деятельности -
Справочник содержит перечень приказов Росстандарта с удобной навигацией и возможностью поиска. Всего в справочнике более 35 тыс. записей (с 2004 года), актуализация данных производится не реже 1 раза в месяц.
Бесплатный
Статистика
Кол-во поверок - 18
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 15
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№292 от 2024.02.02 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Прессы гидравлические (ПРГ-1)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "МЕТРОЛОГИЯ ИСЛ" (ООО "МЕТРОЛОГИЯ ИСЛ")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
90123-23 06.10.2028 |
Машины для испытаний, ПМ-1А Общество с ограниченной ответственностью "МЕТРОЛОГИЯ ИСЛ" (ООО "МЕТРОЛОГИЯ ИСЛ") (РОССИЯ Московская обл., с. Ярополец) |
ОТ МП |
1 год |
|
90743-23 14.12.2028 |
Машины для испытаний, ИП-1А Общество с ограниченной ответственностью "МЕТРОЛОГИЯ ИСЛ" (ООО "МЕТРОЛОГИЯ ИСЛ") (РОССИЯ Московская обл., с. Ярополец) |
ОТ МП |
1 год |
|
91233-24 02.02.2029 |
Прессы гидравлические, ПРГ-1 Общество с ограниченной ответственностью "МЕТРОЛОГИЯ ИСЛ" (ООО "МЕТРОЛОГИЯ ИСЛ") (РОССИЯ Московская обл., с. Ярополец) |
ОТ МП |
1 год |
|
93281-24 24.09.2029 |
Преобразователи давления измерительные, АГАМА-2РМ Общество с ограниченной ответственностью "МЕТРОЛОГИЯ ИСЛ" (ООО "МЕТРОЛОГИЯ ИСЛ") (РОССИЯ Московская обл., с. Ярополец) |
ОТ МП |
1 год |
Очень удобный отчет для отслеживания динамики наполнения ФГИС АРШИН данными о поверках. В основу отчёта положена система из двух графиков (столбчатых диаграмм) распределения поверок, поступающих в ФГИС аршин по дням. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество поверок в штуках. Первый график используется для задания масштабируемого участка, а второй для воспроизведения выбранного участка диаграммы в увеличенном масштабе.
В завершении отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации. Таблица обладает функциями поиска и сортировки по любой из колонок.
Кто поверяет Прессы гидравлические (ПРГ-1)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 18 | 18 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Прессы гидравлические (ПРГ-1)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Для работы с прессами используется метрологически значимое программное обеспечение (далее - ПО) «PRG.hex», устанавливаемое на цифровой измеритель нагрузок. ПО разработано специально для прессов и служит для управления их функциональными возможностями, а также для обработки и отображения результатов измерений.
Уровень защиты ПО - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значения |
|
Идентификационное наименование ПО |
PRG.hex |
|
Номер версии (идентификационный номер ПО) |
V 1.X |
|
Цифровой идентификатор ПО |
- |
|
Алгоритм вычисления цифрового идентификатора ПО |
- |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист паспорта и инструкции по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 6 «Проведение испытаний» «Прессы гидравлические ПРГ-1. Паспорт и инструкция по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений силы, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 22 октября 2019 г. № 2498;
ТУ 26.51.62-062-52045791-2023. Прессы гидравлические ПРГ-1. Технические условия.
ПравообладательОбщество с ограниченной ответственностью «МЕТРОЛОГИЯ ИСЛ» (ООО «МЕТРОЛОГИЯ ИСЛ»)
ИНН 5004030904
Юридический адрес: 143632, Московская обл., г.о. Волоколамский, с. Ярополец, ул. Додогорского, д. 37, оф. 1
Тел.: +7 499 550 06 81
E-mail: metrologyisl@bk.ru
Изготовитель
Общество с ограниченной ответственностью «МЕТРОЛОГИЯ ИСЛ» (ООО «МЕТРОЛОГИЯ ИСЛ»)ИНН 5004030904
Юридический адрес: 143632, Московская обл., г.о. Волоколамский, с. Ярополец, ул. Додогорского, д. 37, оф. 1
Адрес места осуществления деятельности: 143632, Московская обл., г.о. Волоколамский, с. Ярополец, ул. Додогорского, д. 37
Тел.: +7 499 550 06 81
E-mail: metrologyisl@bk.ru
Испытательный центр
Общество с ограниченной ответственностью «Автопрогресс-М» (ООО «Автопрогресс-М»)Адрес: 125167, г. Москва, ул. Викторенко, д. 16, стр. 1
Тел.: +7 (495) 120-03-50
E-mail: info@autoprogress-m.ru
Правообладатель
Общество с ограниченной ответственностью «МЕТРОЛОГИЯ ИСЛ» (ООО «МЕТРОЛОГИЯ ИСЛ»)ИНН 5004030904
Юридический адрес: 143632, Московская обл., г.о. Волоколамский, с. Ярополец, ул. Додогорского, д. 37, оф. 1
Тел.: +7 499 550 06 81
E-mail: metrologyisl@bk.ru
Принцип действия основан на преобразовании вращательного движения рукоятки в перемещение нагнетательного плунжера, который создает давление масла в корпусе. Давление воздействует на силовой плунжер. Образец устанавливается на рабочую плиту и сверху прижимается опорной плитой. Для изменения величины рабочего пространства служит регулировочный винт, установленный на траверсе. Траверса закреплена на колоннах. Развиваемое силовым плунжером усилие, пропорциональное давлению в корпусе, контролируется по показаниям цифрового измерителя нагрузки пресса.
Основными компонентами прессов являются рукоятка для нагнетания давления, плунжер, нижняя и верхняя рабочие плиты, регулировочный винт, цифровой измеритель нагрузок.
Цифровой измеритель нагрузок (далее - ЦИН) является микропроцессорным устройством, с датчиком измерения давления. Датчик давления преобразует усилие, создаваемое давлением на чувствительном элементе датчика в электрический сигнал, который усиливается и преобразуется аналогово-цифровым преобразователем в цифровой код. Цифровой код сопоставляется с таблицей настройки значений нагрузки и преобразуется в цифровое число текущий нагрузки. Далее это значение корректируется, преобразуется в требуемую размерность и выводится на жидкокристаллический индикатор ЦИН. По изменениям нагрузки за единицу времени ЦИН производит расчет скорости нагружения. Также ЦИН фиксирует максимальное значение нагрузки.
К средствам измерений данного типа относятся прессы гидравлические ПРГ-1 модификаций ПРГ-1-10, ПРГ-1-10К, ПРГ-1-20, ПРГ-1-20К, ПРГ-1-50, ПРГ-1-50К, ПРГ-1-50П, ПРГ-1-70, ПРГ-1-100, которые отличаются диапазоном измерений силы.
Пломбирование крепёжных винтов корпуса прессов не предусмотрено, ограничение доступа к местам настройки (регулировки) обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей.
Заводской номер прессов в буквенно-числовом формате указывается методом печати на маркировочной табличке, расположенной на верхней части корпусе пресса.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид прессов гидравлических ПРГ-1 представлен на рисунке 1.
Общий вид маркировочной таблички представлен на рисунке 2.
Место указания заводского номера
Рисунок 2 - Общий вид маркировочной таблички

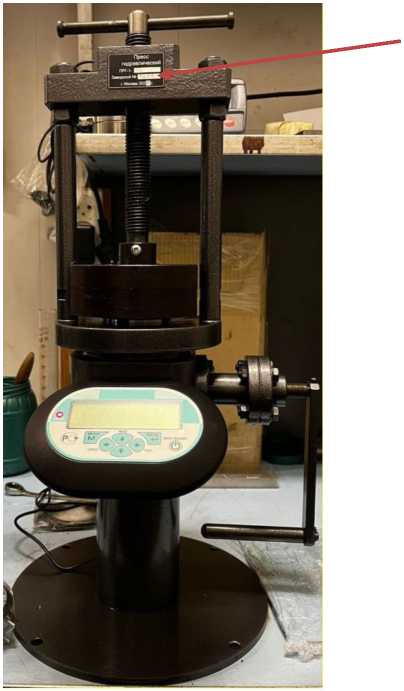

Рисунок 1 - Общий вид прессов
гидравлических ПРГ-1
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||||
|
Модификация |
ПРГ-1-10, ПРГ-1-10К |
ПРГ-1-20, ПРГ-1-20К |
ПРГ-1-50, ПРГ-1-50К, ПРГ-1-50П |
ПРГ-1-70 |
ПРГ-1-100 |
|
Диапазон измерений силы, кН |
от 1 до 10 |
от 2 до 20 |
от 5 до 50 |
от 7 до 70 |
от 10 до 100 |
|
Пределы допускаемой относительной погрешности измерений силы, % |
±1 | ||||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Ширина рабочего пространства, мм, не более |
250 |
|
Высота рабочего пространства, мм, не более |
500 |
|
Габаритные размеры (ДлинахШиринахВысота), мм, не более |
260x700x1000 |
|
Масса, кг, не более |
50 |
|
Параметры электрического питания: - напряжение переменного тока, В |
220+22-11 |
|
- частота переменного тока, Гц |
50±1 |
|
Потребляемая мощность, Вт, не более |
6 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от +15 до +35 |
