Сведения о средстве измерений: 90123-23 Машины для испытаний

Номер по Госреестру СИ: 90123-23
90123-23 Машины для испытаний
(ПМ-1А)

Назначение средства измерений:
Машины для испытаний ПМ-1А (далее - машины) предназначены для измерений силы, перемещений и скорости перемещений подвижной траверсы при испытаниях строительных материалов на сжатие.

сертификация программного обеспечения
Внешний вид. Машины для испытаний, http://oei-analitika.ru рисунок № 1
Внешний вид.
Машины для испытаний
Рисунок № 1
Внешний вид. Машины для испытаний, http://oei-analitika.ru рисунок № 2
Внешний вид.
Машины для испытаний
Рисунок № 2

Общие сведения

Дата публикации - 09.10.2023
Срок свидетельства - 06.10.2028
Номер записи - 192056
ID в реестре СИ - 1411411
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

ПМ-1А-70АБ, мод. ПМ-1А-70 АБ,

Производитель

Изготовитель - Общество с ограниченной ответственностью "МЕТРОЛОГИЯ ИСЛ" (ООО "МЕТРОЛОГИЯ ИСЛ")
Страна - РОССИЯ
Населенный пункт - Московская обл., с. Ярополец
Уведомление о начале осуществления предпринимательской деятельности -

Новосибирск - третий по численности населения город в Российской Федерации, имеет статус городского округа. Торговый, деловой, культурный, промышленный, транспортный и научный центр федерального значения. Основан в 1893 году, статус города получил в 1903 году. Новосибирск выполняет функции административного центра Сибирского федерального округа, Новосибирской области и входящей в его состав Новосибирской области.

Население Новосибирска в 2012 году превысило 1 500 000 человек. Территория города занимает площадь 502,1 км² (50 210 га).

Новосибирск расположен в юго-восточной части Западно-Сибирской равнины на Обском плато, примыкающем к долине реки Обь, рядом с водохранилищем, образованным плотиной Новосибирской ГЭС, на пересечении лесной и лесостепной природных зон. Левобережная часть города имеет равнинный рельеф, правобережная характеризуется большим количеством балок, гребней и оврагов, так как здесь начинается переход к горному рельефу Салаирского кряжа. К городу примыкают Заельцовский и Кудряшовский сосновые боры, Новосибирское водохранилище.

Отчет "Анализ рынка поверки в Новосибирске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Новосибирске.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 3 000 руб.

Статистика

Кол-во поверок - 18
Выдано извещений - 0
Кол-во периодических поверок - 2
Кол-во средств измерений - 15
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№2107 от 2023.10.06 ПРИКАЗ_Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Машины для испытаний (ПМ-1А)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "МЕТРОЛОГИЯ ИСЛ" (ООО "МЕТРОЛОГИЯ ИСЛ")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
90123-23
06.10.2028
Машины для испытаний, ПМ-1А
Общество с ограниченной ответственностью "МЕТРОЛОГИЯ ИСЛ" (ООО "МЕТРОЛОГИЯ ИСЛ") (РОССИЯ Московская обл., с. Ярополец)
ОТ
МП
1 год
90743-23
14.12.2028
Машины для испытаний, ИП-1А
Общество с ограниченной ответственностью "МЕТРОЛОГИЯ ИСЛ" (ООО "МЕТРОЛОГИЯ ИСЛ") (РОССИЯ Московская обл., с. Ярополец)
ОТ
МП
1 год
91233-24
02.02.2029
Прессы гидравлические, ПРГ-1
Общество с ограниченной ответственностью "МЕТРОЛОГИЯ ИСЛ" (ООО "МЕТРОЛОГИЯ ИСЛ") (РОССИЯ Московская обл., с. Ярополец)
ОТ
МП
1 год
93281-24
24.09.2029
Преобразователи давления измерительные, АГАМА-2РМ
Общество с ограниченной ответственностью "МЕТРОЛОГИЯ ИСЛ" (ООО "МЕТРОЛОГИЯ ИСЛ") (РОССИЯ Московская обл., с. Ярополец)
ОТ
МП
1 год

Переработанный справочник "КАТАЛОГ ГСО - 2021" УНИИМа
СТАНДАРТНЫЕ ОБРАЗЦЫ УТВЕРЖДЕННЫХ ТИПОВ, ДОПУЩЕННЫЕ К ВЫПУСКУ И ПРИМЕНЕНИЮ НА ТЕРРИТОРИИ РОССИЙСКОЙ ФЕДЕРАЦИИ

Стоимость 200 руб. или по подписке

Кто поверяет Машины для испытаний (ПМ-1А)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО "АВТОПРОГРЕСС-М"
(RA.RU.311195)
  • ПМ-1А-70АБ
  • 17 16 1 0 0 0 0
    ФБУ "РОСТОВСКИЙ ЦСМ"
    (RA.RU.311306)
    РСТ
  • мод. ПМ-1А-70 АБ
  • 1 0 1 0 1 0 1

    Стоимость поверки Машины для испытаний (ПМ-1А)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Для работы с машиной используется встроенное метрологически значимое программное обеспечение «Press_SUP.hex» (далее - ПО), устанавливаемое на персональный компьютер. ПО разработано специально для машины и служит для управления ее функциональными возможностями, а также для обработки и отображения результатов измерений.

    Уровень защиты ПО «Press_SUP.hex» - «средний» в соответствии с Р 50.2.077-2014.

    Идентификационные данные программного обеспечения приведены в таблице 1.

    Таблица 1 - Идентификационные данные программного обеспечения

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    Press SUP.hex

    Номер версии (идентификационный номер) ПО

    не ниже 1.03

    Цифровой идентификатор ПО

    -


    Знак утверждения типа

    Знак утверждения типа

    наносится типографским способом на титульный лист руководства по эксплуатации.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в главе 10 «Проведение испытания» «Машины для испытаний ПМ-1А. Паспорт, техническое описание и инструкция по эксплуатации».


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Государственная поверочная схема для средств измерений силы, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 22 октября 2019 г. № 2498;

    ТУ 26.51.62 - 200 -52045791 - 2022 Машины для испытаний ПМ-1А. Технические условия.

    Правообладатель

    Общество с ограниченной ответственностью «МЕТРОЛОГИЯ ИСЛ»

    (ООО «МЕТРОЛОГИЯ ИСЛ»)

    ИНН 5004030904

    Юридический адрес: 143632, Московская обл., г.о. Волоколамский, с. Ярополец, ул. Додогорского, д. 37

    Тел.: +7 499 550 06 81

    E-mail: metrologyisl@bk.ru

    Изготовитель

    Общество с ограниченной ответственностью «МЕТРОЛОГИЯ ИСЛ»
    (ООО «МЕТРОЛОГИЯ ИСЛ»)
    ИНН 5004030904
    Адрес: 143632, Московская обл., г.о. Волоколамский, с. Ярополец, ул. Додогорского, д. 37
    Тел.: +7 499 550 06 81
    E-mail: metrologyisl@bk.ru

    Испытательный центр

    Общество с ограниченной ответственностью «Автопрогресс-М» (ООО «Автопрогресс-М»)
    Адрес: 125167, г. Москва, ул. Викторенко, д. 16, стр. 1
    Тел.: +7 (495) 120-03-50
    E-mail: info@autoprogress-m.ru

    Правообладатель

    Общество с ограниченной ответственностью «МЕТРОЛОГИЯ ИСЛ»
    (ООО «МЕТРОЛОГИЯ ИСЛ»)
    ИНН 5004030904
    Юридический адрес: 143632, Московская обл., г.о. Волоколамский, с. Ярополец, ул. Додогорского, д. 37
    Тел.: +7 499 550 06 81
    E-mail: metrologyisl@bk.ru

    Принцип действия машин основан на преобразовании электрической энергии электромеханическим приводом в линейное перемещение подвижной траверсы и соответствующую нагрузку, прикладываемую к образцу, которая преобразуется тензорезисторным силоизмерительным датчиком в электрический сигнал, изменяющийся пропорционально нагрузке.

    Машины состоят из основания, на котором закреплены нагружающая рама и две колонны с нижней подвижной и верхней неподвижной траверсами, двух круглых площадок для зажима образца между траверсами, привода подвижной траверсы, датчика силы, датчика перемещения подвижной траверсы, электронного блока управления и цветного сенсорного дисплея.

    Испытываемый образец устанавливается между подвижной и неподвижной траверсой, после чего оператор задаёт скорость перемещения подвижной траверсы и максимально допустимую нагрузку.

    Нагрузка, прикладываемая к испытываемому образцу, измеряется тензорезисторным датчиком силы, размещенным на верхней траверсе, перемещение подвижной траверсы измеряется инкрементальным датчиком, расположенным в её приводе.

    Электронный блок предназначен для управления режимами работы машин, обработки, хранения, отображения и передачи измеренных значений на внешние устройства.

    Блок обработки данных выполняет функции: преобразования электрических сигналов с датчиков в цифровой; хранение и анализ полученной информации; управление циклом испытаний; вывод результатов измерений на ПК

    К средствам измерений данного типа относятся машины для испытаний ПМ-1А модификаций ПМ-1А-10, ПМ-1А-30, ПМ-1А-70АБ, ПМ-1А-100АБ.

    Заводской номер машин в числовом формате указывается методом печати на маркировочной табличке, расположенной на корпусе машины.

    Нанесение знака поверки на средство измерений не предусмотрено.

    Общий вид машины представлен на рисунке 1. Общий вид маркировочной таблички представлен на рисунке 2.

    Место указания заводского номера

    Внешний вид. Машины для испытаний (ПМ-1А), http://oei-analitika.ru

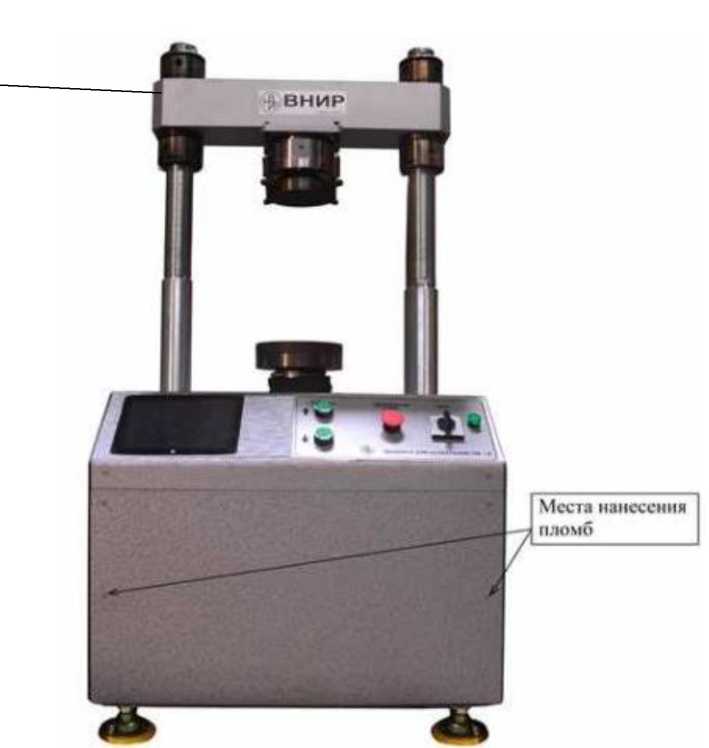

    Рисунок 1 - Общий вид Машин для испытаний ПМ-1А

    Внешний вид. Машины для испытаний (ПМ-1А), http://oei-analitika.ru

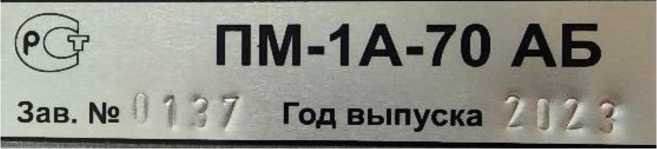

    Рисунок 2 - Общий вид маркировочной таблички

    В процессе эксплуатации машины не предусматриваются внешние механические или электронные регулировки. Для ограничения доступа в целях несанкционированной настройки и вмешательства производится опломбирование двух крепёжных винтов передней панели машин посредством нанесения специальных пломб.


    Таблица 4 -

    Наименование

    Обозначение

    Количество

    Машина для испытаний

    ПМ-1А

    1 шт.

    Оснастка

    -

    1 комплект

    Паспорт, техническое описание и руководство по эксплуатации

    -

    1 экз.


    Таблица 2 - Метрологические характеристики

    Наименование характеристики

    Модификация машины

    ПМ-1А-10

    ПМ-1А-30

    ПМ-1А-70АБ

    ПМ-1А-100АБ

    Диапазон измерений силы, кН

    от 0,02 до 10

    от 0,05 до 30

    от 0,1 до 70

    от 0,1 до 100

    Пределы допускаемой абсолютной погрешности измерений силы, Н

    ±6

    (в диапазоне от 0,02 до 0,60 кН включ.)

    ±20

    (в диапазоне от 0,05 до 2 кН включ.)

    ±40

    (в диапазоне от 0,1 до 4 кН включ.)

    ±60

    (в диапазоне от 0,1 до 6 кН включ.)

    Пределы допускаемой относительной погрешности измерений силы, %

    ±1

    (в диапазоне св. 0,6 до 10 кН включ.)

    ±1

    (в диапазоне св. 2 до 30 кН включ.)

    ±1

    (в диапазоне св. 4 до 70 кН включ.)

    ±1

    (в диапазоне св. 6 до 100 кН включ.)

    Диапазон измерений перемещений подвижной траверсы, мм

    от 0 до 50

    Пределы допускаемой абсолютной погрешности измерений перемещений подвижной траверсы, мм

    ±0,1

    Диапазон измерений скорости перемещений подвижной траверсы, мм/мин

    от 1 до 60

    Пределы допускаемой абсолютной погрешности измерений скорости перемещений подвижной траверсы, мм/мин

    ±0,3

    Таблица 3 - Основные технические характеристики

    Наименование характеристики

    Модификация машины

    ПМ-1А-

    10

    ПМ-1А-30

    ПМ-1А-

    70АБ

    ПМ-1А-

    100АБ

    Разрешающая способность цифрового индика-

    0,001

    0,01

    тора, кН

    Рабочий ход подвижной траверсы, мм, не более

    от 0 до 100

    Высота рабочего пространства, мм, не более

    285

    Ширина рабочего пространства, мм, не более

    350

    Габаритные размеры (ШхДхВ), мм, не более

    585x435x1100

    Масса, кг, не более

    120

    140

    160

    Параметры питания:

    - напряжение, В

    220±10

    - частота, Гц

    50±0,1

    Условия эксплуатации:

    - температура окружающей среды, °C

    от +15 до +35

    - относительная влажность, %, не более

    80
