Номер по Госреестру СИ: 91222-24
91222-24 Влагомеры
(INSOL-903)
Назначение средства измерений:
Влагомеры INSOL-903 (далее - влагомеры) предназначены для измерений объемного влагосодержания нефти и нефтепродуктов, движущихся в потоке по трубопроводам добывающих скважин, внутренней и внешней систем перекачки нефти и нефтепродуктов на различных технологических установках.
Внешний вид.
Влагомеры
Рисунок № 1
Внешний вид.
Влагомеры
Рисунок № 2
Внешний вид.
Влагомеры
Рисунок № 3
Общие сведения
Дата публикации - 05.02.2024
Срок свидетельства - 02.02.2029
Номер записи - 193115
ID в реестре СИ - 1414185
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
INSOL-903,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Инсол" (ООО "Инсол")
Страна - РОССИЯ
Населенный пункт - г. Уфа
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 21
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№292 от 2024.02.02 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Влагомеры (INSOL-903)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Инсол" (ООО "Инсол")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
88077-23 31.01.2028 |
Модули расширения, INSOL Общество с ограниченной ответственностью "Инсол" (ООО "Инсол") (РОССИЯ г. Уфа) |
ОТ МП |
2 года |
|
91222-24 02.02.2029 |
Влагомеры, INSOL-903 Общество с ограниченной ответственностью "Инсол" (ООО "Инсол") (РОССИЯ г. Уфа) |
ОТ МП |
1 год |
|
91753-24 28.03.2029 |
Уровнемеры переносные электронные, INSOL 907 Общество с ограниченной ответственностью "Инсол" (ООО "Инсол") (РОССИЯ г. Уфа) |
ОТ МП |
1 год |
Добровольная сертификация осуществляется по инициативе заявителя на условиях договора между заявителем и органом по сертификации для установления соответствия национальным стандартам, стандартам организаций, системам добровольной сертификации, условиям договоров. Объектами добровольной сертификации могут быть продукция, процессы производства, эксплуатации, хранения, перевозки, реализации и утилизации, работы и услуги, а также иные объекты, в отношении которых стандартами, системами добровольной сертификации и договорами устанавливаются требования. Добровольная сертификация осуществляется в рамках системы добровольной сертификации.
Лицо или лица, создавшие систему добровольной сертификации, устанавливают перечень объектов, подлежащих сертификации, и их характеристик, на соответствие которым осуществляется добровольная сертификация, правила выполнения предусмотренных данной системой добровольной сертификации работ и порядок их оплаты, определяют участников данной системы добровольной сертификации.
В соответствии с Положением о Федеральном агентстве по техническому регулированию и метрологии, утвержденным постановлением Правительства Российской Федерации от 17 июня 2004 г. № 294, Росстандарт осуществляет ведение единого реестра зарегистрированных систем добровольной сертификации.
Бесплатный
Кто поверяет Влагомеры (INSOL-903)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО «МетрЛифтСервис» (RA.RU.314115) | 21 | 21 | 0 | 0 | 21 | 21 | 0 |
Стоимость поверки Влагомеры (INSOL-903)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
является встроенным, устанавливается в энергонезависимую память при изготовлении. В процессе эксплуатации данное программное обеспечение не может быть изменено, так как пользователь не имеет к нему доступа.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» защиты программного обеспечения и измерительной информации по Р 50.2.077-2014. Нормирование метрологических характеристик влагомеров проведено с учетом того, что программное обеспечение является неотъемлемой частью влагомеров и не является метрологически значимым. Доступ к настройкам влагомера защищен посредством пароля. Идентификационные данные встроенного программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование программного обеспечения |
- |
|
Номер версии (идентификационный номер) программного обеспечения |
1.15.3 |
|
Цифровой идентификатор программного обеспечения |
- |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации и паспорт типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 1.5 руководства по эксплуатации INSOL903.01.00.000 РЭ.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийГОСТ 8.614-2013 ГСИ. Государственная поверочная схема для средств измерений объемного влагосодержания нефти и нефтепродуктов;
ТУ 26.51.53.120-004-06157257.2021 Влагомер INSOL-903. Технические условия.
ПравообладательОбщество с ограниченной ответственностью «Инсол» (ООО «Инсол»)
ИНН 0274922832
Юридический адрес: 450001, Республика Башкортостан, г. Уфа, ул. Кировоградская,
д. 36/2
Телефон: +7 (347) 246-60-24
E-mail: info@insol.su
Web-сайт: www.insolsoft.ru
Изготовитель
Общество с ограниченной ответственностью «Инсол» (ООО «Инсол»)ИНН 0274922832
Адрес: 450001, Республика Башкортостан, г. Уфа, ул. Кировоградская, д. 36/2
Телефон: +7 (347) 246-60-24
E-mail: info@insol.su
Web-сайт: www.insolsoft.ru
Испытательный центр
Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)Адрес: 420088, г. Казань, ул. 2-я Азинская, д. 7А
Юридический адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Телефон: +7 (843) 272-70-62. Факс: +7 (843) 272-00-32
Web-сайт: www.vniir.org
E-mail: office@vniir.org
Правообладатель
Общество с ограниченной ответственностью «Инсол» (ООО «Инсол»)ИНН 0274922832
Юридический адрес: 450001, Республика Башкортостан, г. Уфа, ул. Кировоградская,
д. 36/2
Телефон: +7 (347) 246-60-24
E-mail: info@insol.su
Web-сайт: www.insolsoft.ru
Принцип действия влагомеров основан на поглощении энергии микроволнового излучения в зависимости от диэлектрической проницаемости среды, протекающей вдоль стержня влагомера. Передатчик влагомера излучает импульсы по погруженному в измеряемую среду волноводу, часть энергии излученных импульсов отражается от всех границ раздела жидкостей с различной диэлектрической проницаемостью и возвращается по волноводу в приемник влагомера.
Конструктивно влагомеры состоят из электронного блока и волновода, которые соединены между собой.
Электронный блок влагомера представляет собой корпус с электроникой, который состоит из генератора измерительных частот с диапазоном перестройки от 10 до 900 МГц, с шагом 1 МГц и устройства измерения уровня сигнала генератора. Высокочастотный сигнал, распространяясь по волноводу, отражается от всех границ раздела пропорционально изменению диэлектрической проницаемости, а также замедляет или увеличивает скорость распространения в зависимости от значения диэлектрической проницаемости среды.
Измерительный алгоритм, основанный на использовании методов цифровой обработки сигналов, установленный в приборе, позволяет получить и выдать измеренные значения объемного влагосодержания в аналоговом виде (4 - 20 мA) и (или) цифровом кодированном сигнале (по интерфейсу RS485 и/или Ethernet) и (или) визуально с использованием интерфейса электронного блока.
Общий вид влагомеров приведен на рисунке 1. Пломбирование влагомеров от несанкционированного доступа к местам настройки и от вмешательства в процессе измерений производится пломбированием свинцовой пломбой места кабельного ввода и места соединения корпуса и измерительного блока влагомера.
Маркировка влагомеров, содержащая информацию о заводском номере влагомера, наносится методом шелкографии на информационной табличке, прикрепляемому к корпусу взрывозащитной оболочки электронного блока (рисунок 2). Заводские номера имеют цифровое обозначение.
Нанесение знака поверки на влагомеры не предусмотрено.
Места пломбировки

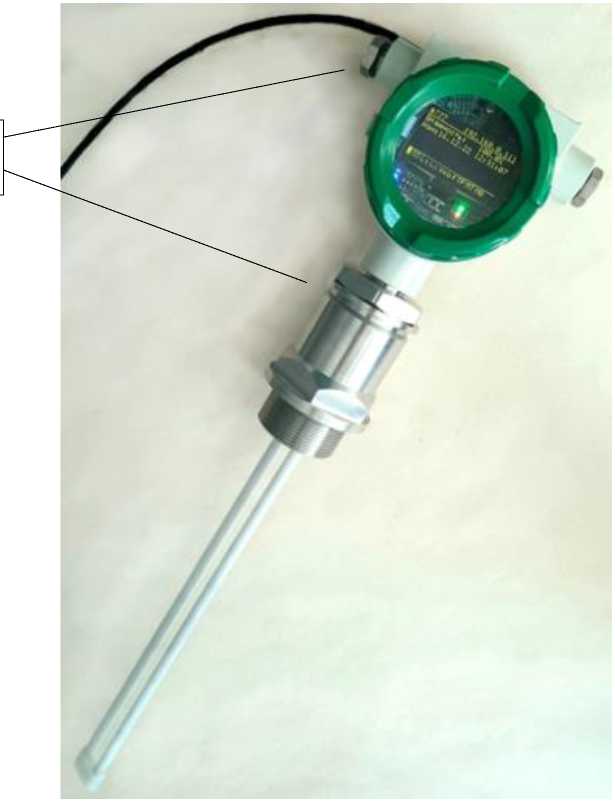

Рисунок 1 - Общий вид влагомеров c указанием мест пломбировки

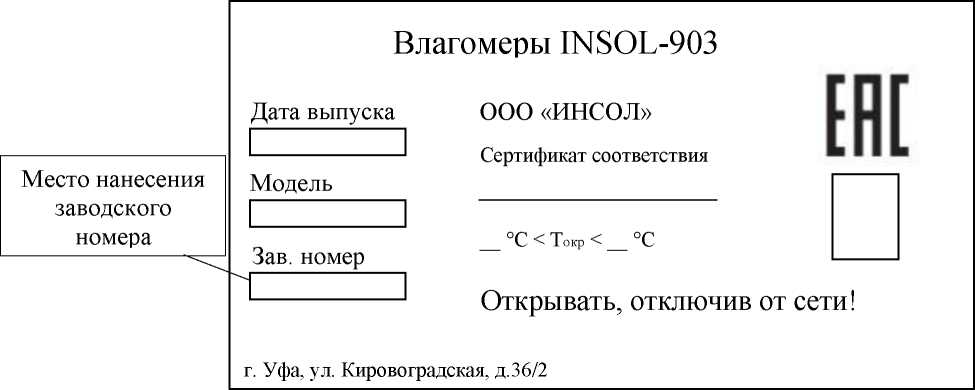

Рисунок 2 - Общий вид информационной таблички на корпусе влагомера
Таблица 2 - Метрологические характеристики влагомеров
|
Наименование характеристики |
Значение |
|
Диапазон измерений объемной доли воды, % |
от 0,01 до 99,9 |
|
Пределы допускаемой абсолютной погрешности, %, в поддиапазонах: от 0,01 до 50 вкл. св. 50 до 99,9 |
±0,4 ±1,5 |
Таблица 3 - Основные технические характеристики
|
Характеристика |
Значение |
|
Длина чувствительного элемента (волновода), мм, не более |
750 |
|
Температура контролируемой среды, °С |
от 0 до + 100 |
|
Напряжение питания, В |
24 или 48 |
|
Потребляемая мощность, Вт, не более |
7 |
|
Масса корпуса, кг, не более |
10 |
|
Габаритные размеры, мм, не более: - ширина |
300 |
|
- высота |
300 |
|
- длина |
1000 |
|
Степень защиты по ГОСТ 14254-2015 |
IP66 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от - 50 до + 55 |
|
- атмосферное давление, кПа, не менее |
60 |
|
- влажность окружающей среды при температуре 35 °С, %, не более |
98 |
|
Характеристика |
Значение |
|
Срок службы, лет, не менее |
10 |
|
Средняя наработка на отказ, ч, не менее |
90 000 |
