Принцип действия датчиков основан на изменении электрического сопротивления тензорезисторов, соединенных в мостовую схему, при их деформации, возникающей в местах наклейки тензорезисторов к упругому элементу датчика, под действием прилагаемой нагрузки. Изменение электрического сопротивления вызывает разбаланс мостовой схемы и появление в диагонали моста электрического сигнала, изменяющегося пропорционально нагрузке. Датчики имеют цифровой выходной сигнал.

Датчики состоят из корпуса, упругого элемента, кабеля, тензорезисторов на клеевой основе, соединенных по полной мостовой электрической схеме, аналого-цифрового преобразователя (далее - АЦП) и элементов термокомпенсации. Элементы термокомпенсации, АЦП и места наклейки тензорезисторов находятся во внутренней полости корпуса датчика. Также АЦП может быть расположен в отдельном защищенном корпусе, закрепленном на кабеле. Датчики могут изготавливаться с одним постоянно присоединенным кабелем для параллельного подключения датчиков, либо с двумя постоянно присоединенными кабелями с разъемами для последовательного подключения датчиков.

Датчики выпускаются в шестидесяти модификациях, которые отличаются максимальной нагрузкой, числом поверочных интервалов, конструктивным исполнением и имеют обозначение ТЕМ-253-[1]-С[2]/[3]т Расшифровка обозначений указана в таблице 1.

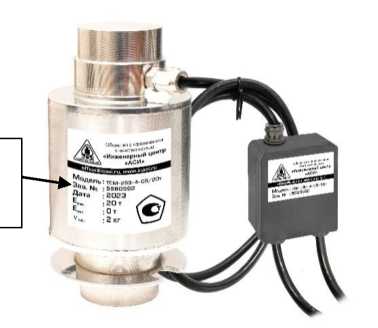

Общий вид датчиков представлен на рисунке 1.

Место установки маркировочной таб' лички

Рисунок 1 - Пример общего вида датчика со встроенным АЦП и с одним постоянно присоединенным кабелем (слева), с АЦП на кабеле и с двумя постоянно присоединенными кабелями (справа)

Пломбирование датчиков не предусмотрено.

Нанесение знака поверки на датчик не предусмотрено.

Маркировочная табличка в виде наклейки крепится на боковую поверхность датчика и содержит следующие основные данные:

• - наименование и товарный знак изготовителя;

• - знак утверждения типа средств измерений;

• - обозначение типа и модификация датчика;

• - заводской номер;

• - год выпуска;

• - значения максимальной нагрузки, Етах, т;

• - значение минимальной нагрузки, Emin, т;

• - значение минимального поверочного интервала, Vmin, кг;

Заводской номер датчиков, в виде цифро-буквенного обозначения, состоящего из букв латинского алфавита и/или арабских цифр, наносится типографическим способом на маркировочную табличку, расположенную на датчике.

АЦП, расположенный в отдельном корпусе, имеет свою маркировочную табличку в виде наклейки, содержащую следующие основные данные:

- наименование и товарный знак изготовителя;

- обозначение типа и модификация датчика;

- заводской номер.

Общий вид маркировочной таблички датчиков представлен на рисунке 2.

Общество с ограниченной ответственностью «Инженерный центр «АСИ»

officeiaicasi.ru, www.icasi.ru

Рисунок 2 - Маркировочная табличка датчиков

Таблица 5 -

Значения метрологических и технических характеристик датчиков приведены в таблицах 2, 3 и 4.

Таблица 2 - Основные метрологические характеристики

Таблица 3 - Пределы допускаемых погрешностей датчиков

Таблица 4 - Основные технические характеристики
