Номер по Госреестру СИ: 91089-24
91089-24 Установка поверочная
(ВСР)
Назначение средства измерений:
Установка поверочная ВСР (далее - установка) предназначена для измерений, воспроизведения, хранения и передачи единиц массы и объема жидкости в потоке, массового и объемного расходов жидкости при проведении исследований, испытаний, поверки, калибровки и других работ по определению метрологических характеристик средств измерений и эталонов единиц массы жидкости в потоке, и/или объема жидкости в потоке, и/или массового расхода жидкости и/или объемного расхода жидкости.
Внешний вид.
Установка поверочная
Рисунок № 1
Внешний вид.
Установка поверочная
Рисунок № 2
Внешний вид.
Установка поверочная
Рисунок № 3
Общие сведения
Дата публикации - 23.01.2024
Срок свидетельства -
Номер записи - 192983
ID в реестре СИ - 1413802
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
BCP 653-U-800,
Производитель
Изготовитель - Закрытое акционерное общество "Научно-инженерный центр "ИНКОМСИСТЕМ" (ЗАО НИЦ "ИНКОМСИСТЕМ")
Страна - РОССИЯ
Населенный пункт - г. Казань
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2023
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Установка поверочная (ВСР)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Закрытое акционерное общество "Научно-инженерный центр "ИНКОМСИСТЕМ" (ЗАО НИЦ "ИНКОМСИСТЕМ")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
84236-21 |
Система измерений количества и показателей качества нефти на ПСП "Михайловка", Закрытое акционерное общество "Научно-инженерный центр "ИНКОМСИСТЕМ" (ЗАО НИЦ "ИНКОМСИСТЕМ") (РОССИЯ г. Казань) |
ОТ МП |
1 год |
|
85622-22 |
Система измерительная массового расхода (массы) в составе комплекса по перегрузке сжиженных углеводородных газов и легковоспламеняющихся жидкостей на причале №1, Обозначение отсутствует Закрытое акционерное общество "Научно-инженерный центр "ИНКОМСИСТЕМ" (ЗАО НИЦ "ИНКОМСИСТЕМ") (РОССИЯ г. Казань) |
ОТ МП |
4 года |
|
86230-22 |
Система измерений количества и показателей качества сухого отбензиненного газа "Южно-Балыкский ГПЗ - филиал АО "СибурТюменьГаз", Обозначение отсутствует Закрытое акционерное общество "Научно-инженерный центр "ИНКОМСИСТЕМ" (ЗАО НИЦ "ИНКОМСИСТЕМ") (РОССИЯ г. Казань) |
ОТ МП |
4 года |
|
88922-23 |
Система измерений количества и показателей качества газа коммерческого узла измерений расхода и количества газа на выходе ГВТ УКПГ Тазовского НГКМ ООО "Меретояханефтегаз" до точки врезки к газопроводу подключения УКПГ-3С Заполярного НГКМ ООО "Газпром добыча Ямбург" (СИКГ (КУУГ)), Обозначение отсутствует Закрытое акционерное общество "Научно-инженерный центр "ИНКОМСИСТЕМ" (ЗАО НИЦ "ИНКОМСИСТЕМ") (РОССИЯ г. Казань) |
ОТ МП |
1 год |
|
88984-23 |
Система измерений количества и показателей качества деэтанизированного газового конденсата Северо-Русского месторождения ООО "НОВАТЭК-ТАРКОСАЛЕНЕФТЕГАЗ", Обозначение отсутствует Закрытое акционерное общество "Научно-инженерный центр "ИНКОМСИСТЕМ" (ЗАО НИЦ "ИНКОМСИСТЕМ") (РОССИЯ г. Казань) |
ОТ МП |
1 год |
|
89169-23 |
Комплексы измерительно-вычислительные расхода и количества жидкостей и газов "АБАК+", Обозначение отсутствует Закрытое акционерное общество "Научно-инженерный центр "ИНКОМСИСТЕМ" (ЗАО НИЦ "ИНКОМСИСТЕМ") (РОССИЯ г. Казань) |
ОТ МП |
4 года |
|
91089-24 |
Установка поверочная, ВСР Закрытое акционерное общество "Научно-инженерный центр "ИНКОМСИСТЕМ" (ЗАО НИЦ "ИНКОМСИСТЕМ") (РОССИЯ г. Казань) |
ОТ МП |
1 год |
|
91155-24 |
Система измерений количества и показателей качества нефти (СИКН) № 1000 на площадке ООО "ЛУКОЙЛ-Пермнефтеоргсинтез", Обозначение отсутствует Закрытое акционерное общество "Научно-инженерный центр "ИНКОМСИСТЕМ" (ЗАО НИЦ "ИНКОМСИСТЕМ") (РОССИЯ г. Казань) |
ОТ МП |
1 год |
|
91463-24 |
Система измерений количества и показателей качества нефти № 1506, Обозначение отсутствует Закрытое акционерное общество "Научно-инженерный центр "ИНКОМСИСТЕМ" (ЗАО НИЦ "ИНКОМСИСТЕМ") (РОССИЯ г. Казань) |
ОТ МП |
1 год |
Кто поверяет Установка поверочная (ВСР)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 1 | 1 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Установка поверочная (ВСР)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение установки автономное.
Функции программного обеспечения: сбор, отображение и регистрирование информации со средств измерений в ходе проведения исследований, испытаний, поверки, калибровки и других работ по определению метрологических характеристик средств измерений и эталонов, выполнения математической обработки результатов измерений, хранение и редактирование базы данных с параметрами поверяемых и средств измерений установки, генерация отчетов о результатах проведения калибровок и поверок средств измерений.
В программном обеспечении предусмотрена многоступенчатая защита от несанкционированного доступа к текущим данным и параметрам настройки (индивидуальные пароли и программные средства для защиты файлов и баз данных, предупредительные сообщения об испорченной или скорректированной информации, ведение журналов действий пользователя).
Метрологические характеристики средства измерений нормированы с учетом влияния программного обеспечения.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значения | |
|
Идентификационное наименование ПО |
AbakC2.bex |
Abak.bex |
|
Номер версии (идентификационный номер) ПО |
1.0 |
1.0 |
|
Цифровой идентификатор ПО |
2555287759 |
4069091340 |
Знак утверждения типа
Знак утверждения типананосится на маркировочную табличку, закрепленную на раме установки, методом лазерной гравировки, и в верхней части по центру титульного листа руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 3 «Эксплуатация» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
ПравообладательЗакрытое акционерное общество «Научно-инженерный центр «ИНКОМСИСТЕМ» (ЗАО НИЦ «ИНКОМСИСТЕМ»)
ИНН 1660002574
Юридический адрес: 420029, Республика Татарстан, г. Казань, ул Пионерская, д. 17
Адрес: 420095, Республика Татарстан, г. Казань, ул. Восстания, зд. 104И
Телефон: +7 (843) 212-50-10
Web-сайт: www.incomsystem.ru
E-mail: mail@incomsystem.ru
Изготовитель
Закрытое акционерное общество «Научно-инженерный центр «ИНКОМСИСТЕМ» (ЗАО НИЦ «ИНКОМСИСТЕМ»)ИНН 1660002574
Юридический адрес: 420029, Республика Татарстан, г. Казань, ул. Пионерская, д. 17
Адрес: 420095, Республика Татарстан, г. Казань, ул. Восстания, зд. 104И
Телефон: +7 (843) 212-50-10
Web-сайт: www.incomsystem.ru
E-mail: mail@incomsystem.ru
Испытательный центр
Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)Фактический адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7 «а» Юридический адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19 Телефон: +7(843) 272-70-62, факс: +7(843) 272-00-32
Web-сайт: www.vniir.org
E-mail: office@vniir.org
Правообладатель
Закрытое акционерное общество «Научно-инженерный центр «ИНКОМСИСТЕМ» (ЗАО НИЦ «ИНКОМСИСТЕМ»)ИНН 1660002574
Юридический адрес: 420029, Республика Татарстан, г. Казань, ул Пионерская, д. 17
Адрес: 420095, Республика Татарстан, г. Казань, ул. Восстания, зд. 104И
Телефон: +7 (843) 212-50-10
Web-сайт: www.incomsystem.ru
E-mail: mail@incomsystem.ru
Принцип действия установки основан на воспроизведении единиц массы и объема жидкости в потоке, массового и объемного расходов жидкости, создаваемых при помощи средств измерений объема жидкости в потоке и объемного расхода жидкости, плотности жидкости, насосных агрегатов (не входят в состав установки), ручного регулятора расхода, средств измерений температуры и избыточного давления жидкости, системы сбора и обработки информации.
Установка состоит из средств измерений объема жидкости в потоке и объемного расхода жидкости, плотности жидкости, температуры и избыточного давления жидкости, ручного регулятора расхода, системы сбора и обработки информации.
Установка реализована на базе установки поверочной «ВСР-М» (регистрационный номер 18099-99).
В качестве средства измерений объема жидкости в потоке и объемного расхода жидкости в составе установки применяется компакт-прувер.
В качестве средств измерений избыточного давления жидкости применяются преобразователи давления измерительные 3051 (регистрационный номер 14061-99).
В качестве средств измерений температуры жидкости применяются термопреобразователи сопротивления платиновые 65 (регистрационный номер 22257-01), преобразователи измерительные к датчикам температуры 644, 3144, 3244 (регистрационный номер 14683-00).
В качестве средств измерений плотности жидкости применяются преобразователи плотности жидкости измерительные моделей 7835, 7845, 7846, 7847 (регистрационный номер 15644-01).
Система сбора и обработки информации реализована на базе комплекса измерительновычислительного расхода и количества жидкостей и газов «АБАК+» (регистрационный номер 52866-13).
Система сбора и обработки информации собирает, обрабатывает и сравнивает значения, полученные по показаниям поверяемых средств измерений и средств измерений установки.

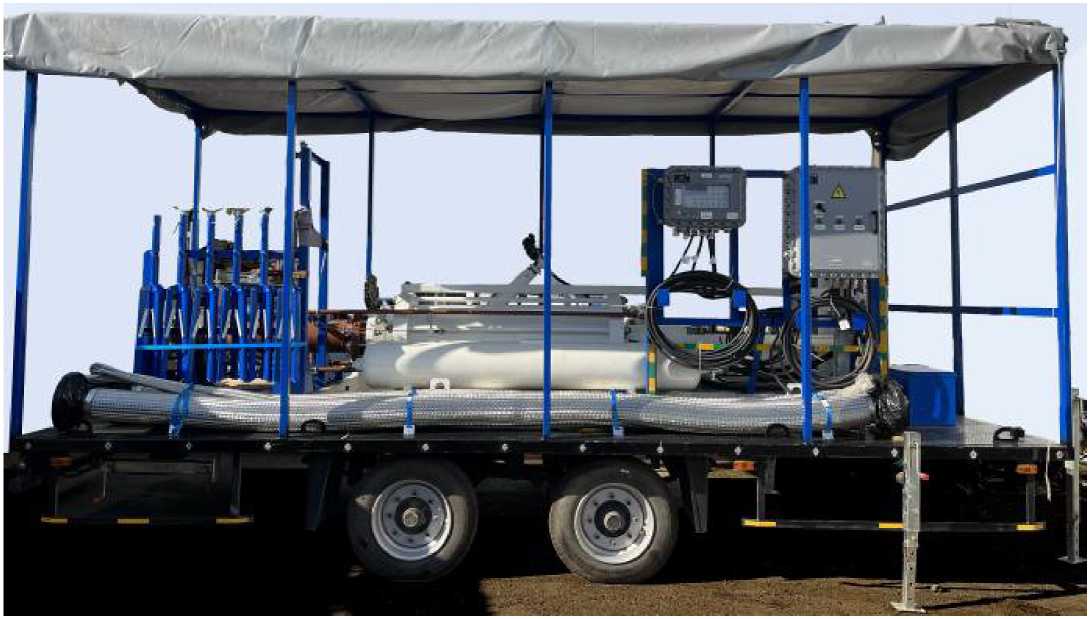

Общий вид установки представлен на рисунке 1.
Рисунок 1 - Общий вид установки

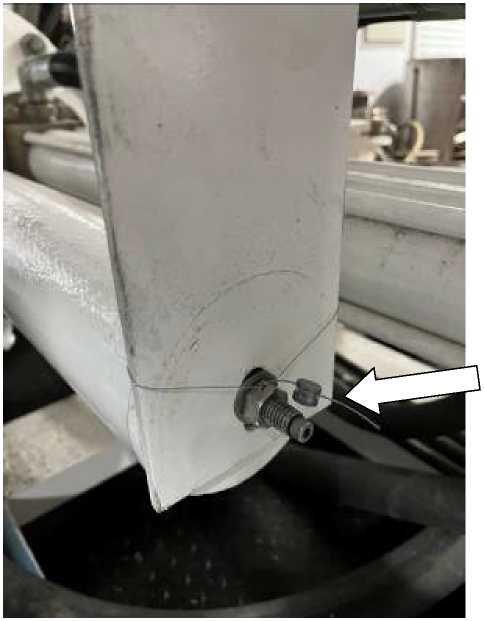

Пломбировка установки осуществляется с помощью свинцовой (пластмассовой) пломбы и проволоки, которыми пломбируется отверстие в гайке крепления опорной пластины (компакт-прувера), для ограничения доступа к оптическому блоку, под которым находятся твердотельные датчики объема, с нанесением знака поверки на пломбу.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки приведены на рисунке 2.
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки
Заводской номер установки наносится в цифровом формате на маркировочную табличку, закрепленную на раме установки, методом лазерной гравировки.
Обозначения мест нанесения знака утверждения типа и заводского номера представлены на рисунке 3.
'о с?
ЗАО НИЦ "ИНКОМСИСТЕМ" Установка поверочная ВСР653-U-800
Давление расчетное 6,3 МПа
Климатическое исполнение ХП1
Дата изготовления: 09.2023 Зав. № 3457-23
ЕНЕ
Рисунок 3 - Обозначения мест нанесения знака утверждения типа и заводского номера
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
Диапазон измерений (воспроизведения) объемного расходов жидкости1), т/ч (м3/ч) |
массового и |
от 5 до 390 |
|
Пределы допускаемой относительной погрешности (доверительные границы суммарной погрешности) установки при измерении (воспроизведении единиц) объема жидкости в потоке и объемного расхода жидкости, % |
±0,060 | |
|
Пределы допускаемой относительной погрешности (доверительные границы суммарной погрешности) установки при измерении (воспроизведении единиц) массы жидкости в потоке и массового расхода жидкости, % |
±0,095 | |
|
1) - массовый расход жидкости зависит от плотности измеряемой среды | ||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Номинальный диаметр поверяемых средств измерений |
от DN 40 до DN 150 |
|
Количество одновременно поверяемых средств измерений, штук |
1 |
|
Объем жидкости (вместимости калиброванного участка) в потоке при температуре 20 °С и избыточном давлении 0 МПа, м3 |
120 |
|
Измеряемая среда |
жидкость (вода питьевая, нефть, нефтепродукты, ШФЛУ, газовый конденсат) |
|
Температура измеряемой среды, °С |
от -15 до +35 |
|
Избыточное давление измеряемой среды, МПа |
от 0,3 до 4,7 |
|
Плотность измеряемой среды, кг/м3 |
от 650 до 1050 |
|
Параметры электрического питания:
|
380 ±38 50 ±1 |
|
Условия эксплуатации:
|
от 0 до +45 от 30 до 95 от 84 до 107 |
|
Средний срок службы, лет Средняя наработка на отказ, ч |
10 20000 |
