Номер по Госреестру СИ: 89169-23
89169-23 Комплексы измерительно-вычислительные расхода и количества жидкостей и газов "АБАК+"
(Обозначение отсутствует)
Назначение средства измерений:
Комплексы измерительно-вычислительные расхода и количества жидкостей и газов «АБАК+» (далее - ИВК) предназначены для измерений и преобразований сигналов измерительных преобразователей и вычислений объемного расхода и объема газа, приведенных к стандартным условиям (температура 20 °C, абсолютное давление 0,101325 МПа).
Внешний вид.
Комплексы измерительно-вычислительные расхода и количества жидкостей и газов "АБАК+"
Рисунок № 1
Внешний вид.
Комплексы измерительно-вычислительные расхода и количества жидкостей и газов "АБАК+"
Рисунок № 2
Общие сведения
Дата публикации - 30.05.2023
Срок свидетельства -
Номер записи - 191157
ID в реестре СИ - 1408942
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
нет модификации,
Производитель
Изготовитель - Закрытое акционерное общество "Научно-инженерный центр "ИНКОМСИСТЕМ" (ЗАО НИЦ "ИНКОМСИСТЕМ")
Страна - РОССИЯ
Населенный пункт - г. Казань
Уведомление о начале осуществления предпринимательской деятельности -
В условиях ограничения доступа к иностранным рынкам измерительной техники, обусловленного внешним санкционным давлением, информация об отечественных средствах измерений, аналогичных средствам измерений импортного производства, является чрезвычайно востребованной.
В рамках Плана мероприятий по реализации Стратегии обеспечения единства измерений в Российской Федерации до 2025 года с 2018 года Росстандартом на основании сведений, предоставляемых отечественными изготовителями измерительной техники подготовлен и ежегодно актуализируется Перечень средств измерений отечественного производства, аналогичных средствам измерений импортного производства.
Перечень средств измерений отечественного производства, аналогичных средствам измерений импортного производства, предназначен для информирования потребителей о возможностях соответствующей замены импортных средств измерений на отечественные. Перечень подготовлен на основании предложений отечественных изготовителей измерительной техники и носит рекомендательный характер. При использовании информации из данного перечня для практического применения необходимо проведение детального сравнительного анализа метрологических и технических характеристик средств измерений, установленных при утверждении типов средств измерений, по результатам которого осуществляется принятие решения о возможности/невозможности замены средства измерений импортного производства отечественным.
Статистика
Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1095 от 2023.05.29 ПРИКАЗ_Об утверждении типов средств измерений (17)
№1853 от 2023.09.08 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Комплексы измерительно-вычислительные расхода и количества жидкостей и газов "АБАК+" (Обозначение отсутствует)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Закрытое акционерное общество "Научно-инженерный центр "ИНКОМСИСТЕМ" (ЗАО НИЦ "ИНКОМСИСТЕМ")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
85622-22 |
Система измерительная массового расхода (массы) в составе комплекса по перегрузке сжиженных углеводородных газов и легковоспламеняющихся жидкостей на причале №1, Обозначение отсутствует Закрытое акционерное общество "Научно-инженерный центр "ИНКОМСИСТЕМ" (ЗАО НИЦ "ИНКОМСИСТЕМ") (РОССИЯ г. Казань) |
ОТ МП |
4 года |
|
86230-22 |
Система измерений количества и показателей качества сухого отбензиненного газа "Южно-Балыкский ГПЗ - филиал АО "СибурТюменьГаз", Обозначение отсутствует Закрытое акционерное общество "Научно-инженерный центр "ИНКОМСИСТЕМ" (ЗАО НИЦ "ИНКОМСИСТЕМ") (РОССИЯ г. Казань) |
ОТ МП |
4 года |
|
88922-23 |
Система измерений количества и показателей качества газа коммерческого узла измерений расхода и количества газа на выходе ГВТ УКПГ Тазовского НГКМ ООО "Меретояханефтегаз" до точки врезки к газопроводу подключения УКПГ-3С Заполярного НГКМ ООО "Газпром добыча Ямбург" (СИКГ (КУУГ)), Обозначение отсутствует Закрытое акционерное общество "Научно-инженерный центр "ИНКОМСИСТЕМ" (ЗАО НИЦ "ИНКОМСИСТЕМ") (РОССИЯ г. Казань) |
ОТ МП |
1 год |
|
88984-23 |
Система измерений количества и показателей качества деэтанизированного газового конденсата Северо-Русского месторождения ООО "НОВАТЭК-ТАРКОСАЛЕНЕФТЕГАЗ", Обозначение отсутствует Закрытое акционерное общество "Научно-инженерный центр "ИНКОМСИСТЕМ" (ЗАО НИЦ "ИНКОМСИСТЕМ") (РОССИЯ г. Казань) |
ОТ МП |
1 год |
|
89169-23 |
Комплексы измерительно-вычислительные расхода и количества жидкостей и газов "АБАК+", Обозначение отсутствует Закрытое акционерное общество "Научно-инженерный центр "ИНКОМСИСТЕМ" (ЗАО НИЦ "ИНКОМСИСТЕМ") (РОССИЯ г. Казань) |
ОТ МП |
4 года |
|
91089-24 |
Установка поверочная, ВСР Закрытое акционерное общество "Научно-инженерный центр "ИНКОМСИСТЕМ" (ЗАО НИЦ "ИНКОМСИСТЕМ") (РОССИЯ г. Казань) |
ОТ МП |
1 год |
|
91155-24 |
Система измерений количества и показателей качества нефти (СИКН) № 1000 на площадке ООО "ЛУКОЙЛ-Пермнефтеоргсинтез", Обозначение отсутствует Закрытое акционерное общество "Научно-инженерный центр "ИНКОМСИСТЕМ" (ЗАО НИЦ "ИНКОМСИСТЕМ") (РОССИЯ г. Казань) |
ОТ МП |
1 год |
|
91463-24 |
Система измерений количества и показателей качества нефти № 1506, Обозначение отсутствует Закрытое акционерное общество "Научно-инженерный центр "ИНКОМСИСТЕМ" (ЗАО НИЦ "ИНКОМСИСТЕМ") (РОССИЯ г. Казань) |
ОТ МП |
1 год |
Исследование "Анализ рынка поверки Дальневосточного федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки на территории Дальнего Востока России и Восточной Сибири.
Параметры исследований:
- фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций округа по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по Фед. округу
Кто поверяет Комплексы измерительно-вычислительные расхода и количества жидкостей и газов "АБАК+" (Обозначение отсутствует)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО ЦМ "СТП" (RA.RU.311519) | 2 | 2 | 0 | 0 | 2 | 2 | 0 |
Стоимость поверки Комплексы измерительно-вычислительные расхода и количества жидкостей и газов "АБАК+" (Обозначение отсутствует)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) обеспечивает реализацию функций ИВК. Уровень защиты ПО ИВК «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО ИВК
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
Abak.bex |
AbakC3.bex |
|
Номер версии (идентификационный номер) ПО |
1.0 |
1.0 |
|
Цифровой идентификатор ПО (CRC32) |
4069091340 |
4090641921 |
Лист № 3 Всего листов 4
Знак утверждения типа
Знак утверждения типа наноситсяна маркировочную табличку ИВК и на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе 1.2 «Основные функции» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 100 А»;
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты».
Правообладатель
Закрытое акционерное общество Научно-инженерный центр «ИНКОМСИСТЕМ» (ЗАО НИЦ «ИНКОМСИСТЕМ»)
ИНН 1660002574
Адрес: 420029, Республика Татарстан, г. Казань, ул. Пионерская, д. 17
Телефон: (843) 212-50-10, факс: (843) 212-50-20
Web-сайт: http://incomsystem.ru
E-mail: marketing@incomsystem.ru
Изготовитель
Закрытое акционерное общество Научно-инженерный центр «ИНКОМСИСТЕМ» (ЗАО НИЦ «ИНКОМСИСТЕМ»)
ИНН 1660002574
Адрес: 420029, Республика Татарстан, г. Казань, ул. Пионерская, д. 17
Телефон: (843) 212-50-10, факс: (843) 212-50-20
Web-сайт: http://incomsystem.ru
E-mail: marketing@incomsystem.ru
Испытательный центр
Общество с ограниченной ответственностью Центр Метрологии «СТП» (ООО ЦМ «СТП»)
Адрес: 420107, Республика Татарстан, г. Казань, ул. Петербургская, д. 50, к. 5, оф. 7 Телефон: (843) 214-20-98, факс: (843) 227-40-10
Web-сайт: http://www.ooostp.ru
E-mail: office@ooostp.ru
Правообладатель
Закрытое акционерное общество Научно-инженерный центр «ИНКОМСИСТЕМ» (ЗАО НИЦ «ИНКОМСИСТЕМ»)
ИНН 1660002574
Адрес: 420029, Республика Татарстан, г. Казань, ул. Пионерская, д. 17
Телефон: (843) 212-50-10, факс: (843) 212-50-20
Web-сайт: http://incomsystem.ru
E-mail: marketing@incomsystem.ru
Принцип действия ИВК основан на измерении входных сигналов, их преобразовании в значения физических величин и вычислении объемного расхода и объема газа, приведенных к стандартным условиям, по заложенным алгоритмам.
ИВК состоит из встроенных в один корпус центрального процессора, дисплея и клавиатуры.
ИВК изготовлен в исполнении К3, имеет цифровые порты связи RS232/RS485, USB, интерфейс связи Ethernet, счетчики импульсных входов, модули ввода/вывода аналоговых сигналов. Каналы токового ввода ИВК подключаются через одноканальные модули АБАК-AII-R, входящие в состав ИВК.
Основные функции ИВК:
-
- измерение импульсных сигналов;
-
- измерение сигналов силы постоянного тока;
-
- преобразование измеренных сигналов в значения измеряемых величин;
-
- вычисление объемного расхода и объема газа, приведенных к стандартным условиям, в соответствии с ГОСТ 8.611-2013;
-
- вычисление фактора сжимаемости газа в соответствии с ISO 20765-2:2015;
-
- хранение архивов измеренных и расчетных параметров, ведение журналов событий и нештатных ситуаций.
Заводские № 1613, 1614 ИВК наносятся типографским способом на маркировочную табличку, расположенную на боковой стороне корпуса ИВК.
Нанесение знака поверки на ИВК не предусмотрено.
Пломбирование ИВК от несанкционированного доступа осуществляется с помощью свинцовых (пластмассовых) пломб и проволоки или наклеек с контрольными клеймами эксплуатирующей или обслуживающей организации.
Общий вид и схема пломбировки ИВК и модулей ЛБАК-AH-R представлены на рисунках 1 и 2.
Место пломбировки

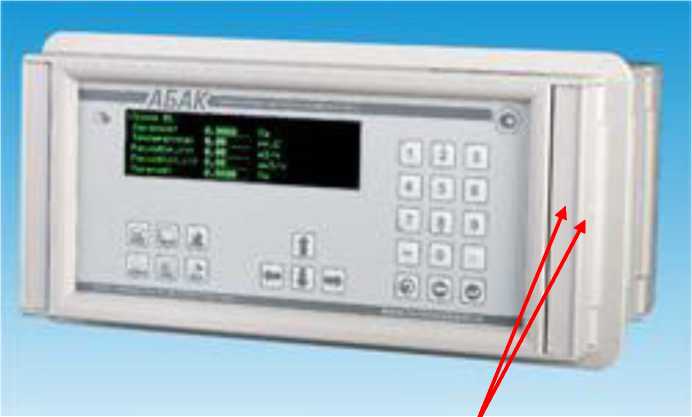

Рисунок 1 - Общий вид и схема пломбировки ИВК
[истем
АБАКАН -R
Место пломбировки

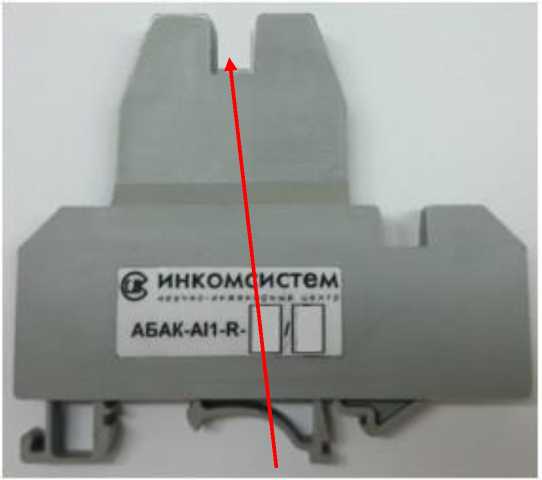

Рисунок 2 - Общий вид и схема пломбировки модуля АБАК-АИ-R
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Комплексы измерительно-вычислительные расхода и количества жидкостей и газов «АБАК+», заводские номера 1613, 1614 |
- |
2 шт. |
|
Формуляр |
- |
2 экз. |
|
Руководство по эксплуатации |
ИнКС.425210.003 РЭ |
1 экз. |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений сигналов силы постоянного тока, мА |
от 4 до 20 |
|
Частота входного импульсного сигнала, Г ц |
от 0,2 до 10000 |
|
Пределы допускаемой приведенной погрешности измерений сигналов силы постоянного тока, % диапазона измерений:
|
±0,05 ±0,0009 |
|
Пределы допускаемой абсолютной погрешности измерений импульсного сигнала, импульс на 10000 импульсов |
±1 |
|
Пределы допускаемой относительной погрешности измерений интервала времени, % |
±0,01 |
|
Пределы допускаемой относительной погрешности вычислений объемного расхода и объема газа, приведенных к стандартным условиям, % |
±0,01 |
|
Примечания:
| |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания постоянного тока, В |
2 4+20 % 24-15 % |
|
Потребляемая мощность, Вт, не более |
50 |
|
Габаритные размеры, мм, не более: | |
|
- высота |
190 |
|
- ширина |
350 |
|
- длина |
170 |
|
Масса, кг, не более |
4,1 |
|
Условия эксплуатации: | |
|
- температура окружающего воздуха, °С |
от 10 до 30 |
|
- относительная влажность (без конденсации влаги), % |
от 5 до 95 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
|
Средняя наработка на отказ, ч |
100000 |
