Наименование

Обозначение

Количество, шт.

Трансформатор тока

Т-0,66

3

ТОЛ 10

2

ТОЛ-10-DW

4

ТОП М-0,66 У3

3

ТОП-0,66

24

ТПЛ-10

12

ТПОЛ-10

8

ТТИ-40

3

ТТИ-А

3

ТТИ-30

3

ТШЛ-0,66

15

ТШП М-0,66 У3

3

ТШП-0,66

6

Трансформатор напряжения

НОЛ.08-6УТ2

4

НТМИ-6 У3

2

НТМИ-6-66

4

НТМИА-6УХЛ2

1

НТМК-6У4

1

Счетчик электрической энергии

ПСЧ-3ТМ.05М.04

1

ПСЧ-4ТМ.05

2

ПСЧ-4ТМ.05.04

12

ПСЧ-4ТМ.05М

1

ПСЧ-4ТМ.05М.04

1

ПСЧ-4ТМ.05М.17

3

ПСЧ-4ТМ.05МК.01

1

ПСЧ-4ТМ.05МК.04

4

СЭТ-4ТМ.02.2-14

9

СЭТ-4ТМ.02М.11

1

Устройство синхронизации времени

УСВ-2

1

УСВ-3

1

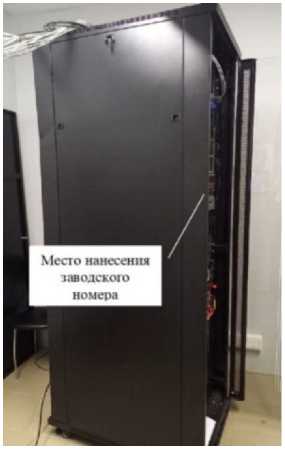

Сервер ИВК АО «УЭМЗ»

-

1

Сервер ИВК АО «Атомэнергопромсбыт»

-

1

Документация

Формуляр

ФО 26.51/276/23

1

Номер ИК

Наименование измерительного канала

Состав измерительного канала

Трансформатор тока

Трансформатор напряжения

Счетчик электрической энергии

ИВК

1

2

3

4

5

6

1

РП-141 6 кВ,

РУ-6 кВ, яч.4

ТПЛ-10 400/5, КТ 0,5 Рег. № 1276-59

НТМИ-6-66 6000/100 КТ 0,5 Рег. № 2611-70

ПСЧ-4ТМ.05МК.01 КТ 0,5S/1,0 Рег. № 64450-16

сервер ИВК АО «УЭМЗ», УСВ-2, рег. № 82570-21 / сервер ИВК АО «Атомэнергопромсбыт», УСВ-3, рег. № 64242-16

1

2

3

4

5

6

2

РП-141 6 кВ,

РУ-6 кВ, яч.10

ТПОЛ-10 600/5, КТ 0,5 Рег. № 1261-59

НТМИ-6 У3

6000/100 КТ 0,5

Рег. № 51199-12

СЭТ-4ТМ.02.2-14

КТ 0,5S/1,0 Рег. № 20175-01

сервер ИВК АО «УЭМЗ», УСВ-2, рег. № 82570-21 / сервер ИВК АО «Атомэнергопромсбыт», УСВ-3, рег. № 64242-16

3

РП-143 6 кВ,

РУ-6 кВ, яч.3

ТПОЛ-10 1000/5, КТ 0,5 Рег. № 1261-59

НТМИ-6-66

6000/100

КТ 0,5

Рег. № 2611-70

СЭТ-4ТМ.02.2-14 КТ 0,5S/1,0 Рег. № 20175-01

4

РП-143 6 кВ,

РУ-6 кВ, яч.18

ТОЛ 10 800/5, КТ 0,5 Рег. № 7069-79

НТМИ-6 У3

6000/100 КТ 0,5

Рег. № 51199-12

СЭТ-4ТМ.02.2-14 КТ 0,5S/1,0 Рег. № 20175-01

5

РП-529 6 кВ,

РУ-6кВ, яч.10

ТПЛ-10 400/5, КТ 0,5 Рег. № 1276-59

НТМК-6У4 6000/100 КТ 0,5 Рег. № 323-49

СЭТ-4ТМ.02.2-14 КТ 0,5S/1,0 Рег. № 20175-01

6

РП-529 6 кВ,

РУ-6кВ, яч.3

ТПЛ-10 400/5, КТ 0,5 Рег. № 1276-59

НТМИА-6УХЛ2 6000/100 КТ 0,5

Рег. № 67814-17

СЭТ-4ТМ.02.2-14 КТ 0,5S/1,0 Рег. № 20175-01

7

РП-553 6 кВ,

РУ-6 кВ, яч.26

ТПОЛ-10 800/5, КТ 0,5 Рег. № 1261-59

НТМИ-6-66 6000/100 КТ 0,5 Рег. № 2611-70

СЭТ-4ТМ.02.2-14 КТ 0,5S/1,0 Рег. № 20175-01

8

РП-553 6 кВ,

РУ-6 кВ, яч.1

ТПОЛ-10 800/5, КТ 0,5 Рег. № 1261-59

НТМИ-6-66 6000/100 КТ 0,5 Рег. № 2611-70

СЭТ-4ТМ.02.2-14 КТ 0,5S/1,0 Рег. № 20175-01

9

ТП-1924 6 кВ, Ввод 6 кВ Т-1

ТОЛ-10-1М

100/5, КТ 0,5S Рег. № 36307-07

НОЛ.08-6УТ2 6000/100 КТ 0,5 Рег. № 3345-04

СЭТ-4ТМ.02.2-14

КТ 0,5S/1,0 Рег. № 20175-01

10

ТП-1924 6 кВ, Ввод 6 кВ Т-2

ТОЛ-10-1М

100/5, КТ 0,5S Рег. № 36307-07

НОЛ.08-6УТ2 6000/100 КТ 0,5 Рег. № 3345-04

СЭТ-4ТМ.02.2-14

КТ 0,5S/1,0 Рег. № 20175-01

11

РП-529 6 кВ,

РУ-6 кВ, яч.2

ТПЛ-10

100/5, КТ 0,5 Рег. № 1276-59

НТМК-6У4 6000/100 КТ 0,5 Рег. № 323-49

ПСЧ-4ТМ.05

КТ 0,5S/1,0

Рег. № 27779-04

1

2

3

4

5

6

12

РП-529 6 кВ,

РУ-6 кВ, яч.12

ТПЛ-10

100/5, КТ 0,5

Рег. № 1276-59

НТМИА-6УХЛ2 6000/100 КТ 0,5

Рег. № 67814-17

ПСЧ-4ТМ.05

КТ 0,5S/1,0 Рег. № 27779-04

13

ТП-21 6 кВ, ввод 0,4 кВ Т-1

ТШЛ-0,66 3000/5, КТ 0,5 Рег. № 3422-89

-

ПСЧ-4ТМ.05.04

КТ 0,5S/1,0

Рег. № 27779-04

14

ТП-21 6 кВ, ввод 0,4 кВ Т-2

ТШЛ-0,66 3000/5, КТ 0,5 Рег. № 3422-89

-

ПСЧ-4ТМ.05.04

КТ 0,5S/1,0

Рег. № 27779-04

15

ТП-22 6 кВ, ввод 0,4 кВ Т-1

ТШЛ-0,66 3000/5, КТ 0,5 Рег. № 3422-04

-

ПСЧ-4ТМ.05.04

КТ 0,5S/1,0

Рег. № 27779-04

сервер ИВК АО «УЭМЗ», УСВ-2, рег. № 82570-21 / сервер ИВК АО «Атомэнергопромсбыт», УСВ-3, рег. № 64242-16

16

ТП-22 6 кВ, ввод 0,4 кВ Т-2

ТШЛ-0,66 3000/5, КТ 0,5S Рег. № 64182-16

-

ПСЧ-4ТМ.05.04

КТ 0,5S/1,0

Рег. № 27779-04

17

ЩСУ Зд. 131 0,4кВ, РУ-0,4 кВ, шины ЩУ панель 8 насосной, КЛ-

0,4 кВ

ТТИ-А

100/5, КТ 0,5S

Рег. № 28139-12

-

ПСЧ-4ТМ.05.04

КТ 0,5S/1,0

Рег. № 27779-04

18

1Щ2-0,4 кВ, РУ-

0,4 кВ, ф.19

ТШЛ-0,66

400/5, КТ 0,5S

Рег. № 47957-11

-

СЭТ-4ТМ.02М.11

КТ 0,5S/1,0

Рег. № 36697-08

19

ЩО-0,4 кВ от ф.2 РП-1941 0,4

кВ, КЛ-0,4 кВ

ТОП-0,66 200/5, КТ 0,5

Рег. № 58386-14

-

ПСЧ-4ТМ.05МК.04 КТ 0,5S/1,0 Рег. № 64450-16

20

1Щ3-0,4 кВ, КЛ-

0,4 кВ

ТШП М-0,66 У3 600/5, КТ 0,5S

Рег. № 59924-15

-

ПСЧ-4ТМ.05М.04

КТ 0,5S/1,0

Рег. № 36355-07

21

2Щ-0,4 кВ, КЛ-

0,4 кВ

ТТИ-40 400/5, КТ 0,5 Рег. № 28139-12

-

ПСЧ-4ТМ.05.04

КТ 0,5S/1,0

Рег. № 27779-04

22

5ЩО-0,4 кВ, гр.10, КЛ-0,4 кВ

ТОП-0,66 50/5, КТ 0,5S Рег. № 47959-16

-

ПСЧ-4ТМ.05.04

КТ 0,5S/1,0

Рег. № 27779-04

23

5ЩО-0,4 кВ, гр.

2, КЛ-0,4 кВ

ТОП-0,66 50/5, КТ 0,5S Рег. № 47959-16

-

ПСЧ-4ТМ.05.04

КТ 0,5S/1,0

Рег. № 27779-04

1

2

3

4

5

6

24

5ЩО-0,4 кВ, гр.6, КЛ-0,4 кВ

ТОП-0,66

50/5, КТ 0,5S Рег. № 47959-16

-

ПСЧ-4ТМ.05.04

КТ 0,5S/1,0

Рег. № 27779-04

сервер ИВК АО «УЭМЗ», УСВ-2, рег. № 82570-21 / сервер ИВК АО «Атомэнергопромсбыт», УСВ-3, рег. № 64242-16

25

2МГ-1 0,4 кВ, КЛ-0,4 кВ

ТОП-0,66

50/5, КТ 0,5S Рег. № 47959-16

-

ПСЧ-4ТМ.05.04

КТ 0,5S/1,0

Рег. № 27779-04

26

2МГ-1 №2 0,4 кВ, КЛ-0,4 кВ

ТОП-0,66

100/5, КТ 0,5S

Рег. № 47959-16

-

ПСЧ-4ТМ.05.04

КТ 0,5S/1,0

Рег. № 27779-04

27

2МГ-1 №1

0,4кВ, КЛ-0,4 кВ

Т-0,66

200/5, КТ 0,5 Рег. № 52667-13

-

ПСЧ-4ТМ.05.04

КТ 0,5S/1,0

Рег. № 27779-04

28

ЩУ1-0,4 кВ ул. Раевского 42-А,

КЛ-0,4 кВ

ТОП М-0,66 У3

50/5, КТ 0,5S

Рег. № 59924-15

-

ПСЧ-

4ТМ.05МК.04

КТ 0,5S/1,0 Рег. № 46634-11

29

РП-529 6 кВ,

РУ-6 кВ, яч.1

ТПЛ-10

300/5, КТ 0,5

Рег. № 1276-59

НТМИА-6УХЛ2

6000/100

КТ 0,5

Рег. № 67814-17

ПСЧ-4ТМ.05М

КТ 0,5S/1,0 Рег. № 36355-07

30

3ЩО-0,4 кВ

УВД

Кировского района, КЛ-0,4 кВ

ТОП-0,66

100/5, КТ 0,5S

Рег. № 58386-14

-

ПСЧ-4ТМ.05М.17

КТ 0,5S/1,0 Рег. № 36355-07

31

ЩУ-0,4 кВ Зд.

СУ ФПС №49,

Ввод-1 0,4 кВ

ТШП-0,66 400/5, КТ 0,5S Рег. № 64182-16

-

ПСЧ-4ТМ.05М.17

КТ 0,5S/1,0 Рег. № 36355-07

32

ЩУ-0,4 кВ Зд.

СУ ФПС №49,

Ввод-2 0,4 кВ

ТШП-0,66 400/5, КТ 0,5S Рег. № 64182-16

-

ПСЧ-4ТМ.05М.17

КТ 0,5S/1,0 Рег. № 36355-07

33

ЩСУ-0,4 кВ Зд. 131, РУ-0,4 кВ, панель 5, КЛ-0,4 кВ

-

-

ПСЧ-3ТМ.05М.04

КТ 1,0/2,0 Рег. № 36354-07

1

2

3

4

5

6

34

ЩО-0,4 кВ от ф.5 РП-1941 0,4 кВ, КЛ-0,4 кВ

ТОП-0,66

150/5, КТ 0,5 Рег. № 58386-20

-

ПСЧ-4ТМ.05МК.04 КТ 0,5S/1,0 Рег. № 50460-18

сервер ИВК АО «УЭМЗ», УСВ-2, рег. № 82570-21 / сервер ИВК АО «Атомэнергопромсбыт»,

УСВ-3, рег. № 64242-16

35

ТП-1924 6 кВ,

РУ-0,4 кВ, ф.11

ТТИ-30

200/5, КТ 0,5S

Рег. № 81837-21

-

ПСЧ-4ТМ.05МК.04 КТ 0,5S/1,0 Рег. № 50460-18

Примечания:

• 1. Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что Предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 2 метрологических характеристик.

• 2. Допускается замена УСВ на аналогичные утвержденных типов.

• 3. Допускается замена сервера АИИС КУЭ без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО).

• 4. Допускается изменение наименований ИК, без изменения объекта измерений.

• 5. Замена оформляется техническим актом в установленном на Предприятии-владельце АИИС КУЭ порядке, вносят изменения в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ, как их неотъемлемая часть.

Номер ИК

Вид электрической энергии

Границы основной погрешности ±6, %

Границы погрешности в рабочих условиях ±6, %

1

2

3

4

1-8, 11, 12, 29

Активная

1,3

3,2

Реактивная

2,0

5,2

9, 10

Активная

1,3

2,2

Реактивная

2,0

3,7

13-15, 19, 21, 27, 34

Активная

1,1

3,1

Реактивная

1,8

5,1

1

2

3

4

16-18, 20, 22-26, 28, 30

32, 35

Активная

Реактивная

1,1

1,8

2,1

3,6

33

Активная

Реактивная

1,1

2,2

3,0

5,8

Пределы абсолютной погрешности смещения шкалы времени компонентов СОЕВ АИИС КУЭ относительно национальной шкалы координированного времени Российской Федерации UTC (SU), (±) с

5

Примечания:

• 1 Характеристики погрешности ИК даны для измерений электроэнергии (получасовая)

• 2 В качестве характеристик относительной погрешности указаны границы интервала, соответствующие вероятности Р = 0,95.

• 3 Границы погрешности результатов измерений приведены для cos ф=0,8, токе ТТ, равном 100 % от 1ном для нормальных условий и для рабочих условий при cos ф=0,8, токе ТТ, равном 5 % от 1ном при температуре окружающего воздуха в месте расположения счетчиков от +5 °С до +35 °С

Наименование характеристики

Значение

1

2

Количество измерительных каналов

35

Нормальные условия параметры сети:

- напряжение, % от ином

от 98 до 102

- ток, % от 1ном

от 100 до 120

- коэффициент мощности

0,8

- частота, Гц

50

температура окружающей среды для счетчиков, °С

от +21 до +25

Условия эксплуатации параметры сети:

- напряжение, % от ином

от 90 до 110

- ток, % от 1ном

от 1(2) до 120

- коэффициент мощности cos9 (sm9)

^{от 0,5} инд. ^{До 1} емк

- частота, Гц

от 49,6 до 50,4

температура окружающей среды для ТТ и ТН, °С

от -40 до +60

температура окружающей среды для счетчиков, °С

от +5 до + 35

температура окружающей среды для сервера ИВК, °С

от +10 до + 30

атмосферное давление, кПа

от 80,0 до 106,7

относительная влажность, %, не более

98

Надежность применяемых в АИИС КУЭ компонентов Счетчики:

- среднее время наработки на отказ, ч, не менее

СЭТ-4ТМ.02 (рег. № 20175-01)

90 000

СЭТ-4ТМ.02М (рег. № 36697-08)

140 000

ПСЧ-4ТМ.05 (рег. № 27779-04)

90 000

1

2

ПСЧ-3ТМ.05М (рег.№36354-07)

140 000

ПСЧ-4ТМ.05М (рег. № 36355-07)

165 000

ПСЧ-4ТМ.05МК (рег. № 46634-11, рег. № 50460-18)

165 000

УСВ-2:

- среднее время наработки на отказ, ч, не менее

35000

УСВ-3:

- среднее время наработки на отказ, ч, не менее

45000

Сервера ИВК:

- среднее время наработки на отказ, ч, не менее

70000

- среднее время восстановления работоспособности, ч

0,5

Глубина хранения информации:

-каждого массива профиля при времени интегрирования 30 минут,

сут

Счетчики:

СЭТ-4ТМ.02 (рег. № 20175-01), СЭТ-4ТМ.02М (рег. № 36697-08)

113

ПСЧ-4ТМ.05МК (рег. № 46634-11, рег. № 50460-18)

113

ПСЧ-4ТМ.05 (рег. № 27779-04)

56

ПСЧ-3ТМ.05М (рег.№36354-07)

113

ПСЧ-4ТМ.05М (рег.№36355-07)

113

Сервер ИВК:

- хранение результатов измерений и информации о состоянии

средств измерений, лет, не менее

3,5
