Номер по Госреестру СИ: 89535-23
89535-23 Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АО "Атомэнергопромсбыт" (ФГУП "ПО "Маяк")
(Обозначение отсутствует)
Назначение средства измерений:
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АО «Атомэнергопромсбыт» (ФГУП «ПО «Маяк») (далее по тексту - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения, формирования отчетных документов и передачи полученной информации.
Внешний вид.
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АО "Атомэнергопромсбыт" (ФГУП "ПО "Маяк")
Рисунок № 1
Общие сведения
Дата публикации - 18.07.2023
Срок свидетельства -
Номер записи - 191506
ID в реестре СИ - 1409888
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
нет модификации,
Производитель
Изготовитель - Акционерное общество "Атомэнергопромсбыт" (АО "Атомэнергопромсбыт")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности - Да
Оренбург - административный центр Оренбургской области России и Оренбургского района, составляющий вместе с 10 сельскими поселениями отдельное муниципальное образование - город Оренбург со статусом городского округа. Один из крупнейших городов Южного Урала. Город расположен в Южном Приуралье, на реке Урал (Яик), недалеко от впадения в нее реки Сакмара. Оренбург находится в 1475 км к юго-востоку от Москвы.
В промышленности Оренбурга ведущие места принадлежат газодобывающей и газоперерабатывающей промышленности, машиностроению и металлообработке. Также развиты предприятия химической, пищевой и легкой промышленности. Оренбург является крупным железнодорожным узлом, где пересекаются линии на Самару, Орск, Уральск, Актобе и Уфу.
Отчет "Анализ рынка поверки в Оренбурге" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Оренбург.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1476 от 2023.07.17 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АО "Атомэнергопромсбыт" (ФГУП "ПО "Маяк") (Обозначение отсутствует)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Акционерное общество "Атомэнергопромсбыт" (АО "Атомэнергопромсбыт")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
80276-20 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) АО "Атомэнергопромсбыт" (АО "УЭХК"), Акционерное общество "Атомэнергопромсбыт" (АО "Атомэнергопромсбыт") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
80433-20 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) АО "Атомэнергопромсбыт" (АО "ПО "Электрохимический завод"), Акционерное общество "Атомэнергопромсбыт" (АО "Атомэнергопромсбыт") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
80432-20 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) АО "Атомэнергопромсбыт" (ФГУП "Комбинат "Электрохимприбор"), Акционерное общество "Атомэнергопромсбыт" (АО "Атомэнергопромсбыт") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
81652-21 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) АО "Атомэнергопромсбыт" (ООО "Нестле Россия"), 1, 8, 0, 8, 5, 8 Акционерное общество "Атомэнергопромсбыт" (АО "Атомэнергопромсбыт") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
82666-21 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) АО "Атомэнергопромсбыт" (АО "ВНИИНМ им. А. А. Бочвара"), 1, 8, 3, 9, 1, 1 Акционерное общество "Атомэнергопромсбыт" (АО "Атомэнергопромсбыт") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
85712-22 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) АО "Атомэнергопромсбыт" (АО "ФНПЦ "ПО "Старт" им. М.В. Проценко"), Обозначение отсутствует Акционерное общество "Атомэнергопромсбыт" (АО "Атомэнергопромсбыт") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
85868-22 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) АО "Атомэнергопромсбыт" (АО ОКБ "Гидропресс" (ПС 220 кВ "Гулево")), Обозначение отсутствует Акционерное общество "Атомэнергопромсбыт" (АО "Атомэнергопромсбыт") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
86160-22 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) АО "Атомэнергопромсбыт" (АО "МЗП", ФГУП "Базальт", ООО "НПП "ИНЖЕКТ"), Обозначение отсутствует Акционерное общество "Атомэнергопромсбыт" (АО "Атомэнергопромсбыт") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
88185-23 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) АО "Атомэнергопромсбыт" (ПАО "Ковровский механический завод"), Обозначение отсутствует Акционерное общество "Атомэнергопромсбыт" (АО "Атомэнергопромсбыт") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
88318-23 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) АО "Атомэнергопромсбыт" (ФГУП "ФНПЦ НИИИС им. Седакова Ю.Е."), Обозначение отсутствует Акционерное общество "Атомэнергопромсбыт" (АО "Атомэнергопромсбыт") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
88953-23 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) АО "Атомэнергопромсбыт" (ФГУП "ГХК"), Обозначение отсутствует Акционерное общество "Атомэнергопромсбыт" (АО "Атомэнергопромсбыт") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
88974-23 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АО "Атомэнергопромсбыт" (АО "ВПО "Точмаш" г. Владимир), Обозначение отсутствует Акционерное общество "Атомэнергопромсбыт" (АО "Атомэнергопромсбыт") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
89535-23 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АО "Атомэнергопромсбыт" (ФГУП "ПО "Маяк"), Обозначение отсутствует Акционерное общество "Атомэнергопромсбыт" (АО "Атомэнергопромсбыт") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
90988-24 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АО "Атомэнергопромсбыт" (АО "Далур"), Обозначение отсутствует Акционерное общество "Атомэнергопромсбыт" (АО "Атомэнергопромсбыт") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
91008-24 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АО "Атомэнергопромсбыт" (АО "ТГОК "Ильменит"), Обозначение отсутствует Акционерное общество "Атомэнергопромсбыт" (АО "Атомэнергопромсбыт") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
91083-24 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АО "Атомэнергопромсбыт" (АО "УЭМЗ"), Обозначение отсутствует Акционерное общество "Атомэнергопромсбыт" (АО "Атомэнергопромсбыт") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
Кто поверяет Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АО "Атомэнергопромсбыт" (ФГУП "ПО "Маяк") (Обозначение отсутствует)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ЭНЕРГОТЕСТКОНТРОЛЬ" (RA.RU.312560) | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АО "Атомэнергопромсбыт" (ФГУП "ПО "Маяк") (Обозначение отсутствует)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
В АИИС КУЭ используется программное обеспечение:
-
- ПО «АльфаЦЕНТР» (сервер ИВК АО «Атомэнергопромсбыт»);
-
- ПО «Энергосфера» (сервер ФГУП «ПО «Маяк»).
Уровень защиты от непреднамеренных и преднамеренных изменений ПО соответствует уровню - «высокий» в соответствии с Р 50.2.077-2014. Идентификационные данные метрологически значимой части ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные метрологически значимой части ПО
|
ПО «АльфаЦЕНТР» (сервер ИВК АО «Атомэнергопромсбыт) | |
|
Идентификационные признаки |
Значение |
|
Идентификационное наименование ПО |
ac metrology.dll |
|
Номер версии (идентификационный номер) ПО |
не ниже 12.1 |
|
Цифровой идентификатор ПО |
3e736b7f380863f44cc8e6f7bd211c54 |
|
Алгоритм вычисления цифрового идентификатора ПО |
MD5 |
|
ПО «Энергосфера» (сервер ФГУП «ПО «Маяк») | |
|
Идентификационные признаки |
Значение |
|
Идентификационное наименование ПО |
pso metr.dll |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.1.1.1 |
|
Цифровой идентификатор ПО |
6c38ccdd09ca8f92d6f96ac33d157a0e |
|
Алгоритм вычисления цифрового идентификатора ПО |
MD5 |
Конструкция АИИС КУЭ исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.
Знак утверждения типа
Знак утверждения типананосится на титульные листы паспорта-формуляра АИИС КУЭ типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в документе «Методика измерений электрической энергии с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии АО «Атомэнергопромсбыт» (ФГУП «ПО «Маяк»), МВИ 26.51/219/23 аттестованном ООО «Энерготестконтроль», уникальный номер записи в реестре аккредитованных лиц № RA.RU.312560 от 03.08.2018.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем.
Основные положения».
ПравообладательАкционерное общество «Атомэнергопромсбыт»
(АО «Атомэнергопромсбыт»)
ИНН 7725828549
Юридический адрес: 117105, г. Москва, наб. Новоданиловская, д. 4а, эт. 7, помещ. II, к. 22и
Телефон: +7 (495) 543-33-06
E-mail: info.apsbt@apsbt.ru
Изготовитель
Акционерное общество «Атомэнергопромсбыт»
(АО «Атомэнергопромсбыт»)
ИНН 7725828549
Юридический адрес: 117105, г. Москва, наб. Новоданиловская, д. 4а, эт. 7, помещ. II, к. 22и
Телефон: +7 (495) 543-33-06
E-mail: info.apsbt@apsbt.ru
Испытательный центр
Общество с ограниченной ответственностью «Энерготестконтроль»(ООО «Энерготестконтроль»)
Адрес: 117449, г. Москва, ул. Карьер, д. 2, стр. 9, помещ. 1
Телефон: +7 (495) 647-88-18
E-mail: golovkonata63@gmail.com
Правообладатель
Акционерное общество «Атомэнергопромсбыт»(АО «Атомэнергопромсбыт»)
ИНН 7725828549
Юридический адрес: 117105, г. Москва, наб. Новоданиловская, д. 4а, эт. 7, помещ. II, к. 22и
Телефон: +7 (495) 543-33-06
E-mail: info.apsbt@apsbt.ru
АИИС КУЭ представляет собой многофункциональную, двухуровневую автоматизированную систему с централизованным управлением и распределённой функцией измерений.
АИИС КУЭ включает в себя следующие уровни:
-
1- й уровень - измерительно-информационные комплексы (ИИК), включающие в себя измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН) и счетчики активной и реактивной электрической энергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.
-
2- й уровень - информационно-вычислительный комплекс (ИВК), включающий в себя серверы ИВК, устройства синхронизации времени (УСВ) типов УСВ-3 и ИСС, автоматизированные рабочие места (АРМ), каналообразующую аппаратуру, технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации.
Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Измерительная информация на выходе счетчика без учета коэффициента трансформации:
-
- активная и реактивная электрическая энергия, как интеграл по времени от средней за период 0,02 с. активной и реактивной мощности, соответственно, вычисляемая для интервалов времени 30 мин.;
-
- средняя на интервале времени 30 мин. активная (реактивная) электрическая мощность.
Цифровой сигнал с выходов счетчиков по техническим средствам приема-передачи данных поступает на сервер ИВК ФГУП «ПО «Маяк», где осуществляется обработка измерительной информации, в частности вычисление электрической энергии и мощности с учетом коэффициентов трансформации ТТ и ТН, хранение поступающей информации.
С сервера ИВК ФГУП «ПО «Маяк» информация поступает на сервер ИВК АО «Атомэнергопромсбыт» в виде XML-макета формата 80020 в соответствии с регламентами оптового рынка электроэнергии и мощности (ОРЭМ).
Сервер ИВК АО «Атомэнергопромсбыт» осуществляет автоматический обмен (передачу и получение) результатами измерений и данными коммерческого учета электроэнергии с субъектами ОРЭМ и с другими АИИС КУЭ, зарегистрированными в Федеральном информационном фонде по обеспечению единства измерений, а также с инфраструктурными организациями ОРЭМ, в том числе АО «АТС» и прочими заинтересованными организациями. Обмен результатами измерений и данными коммерческого учета электроэнергии осуществляется по электронной почте в виде xml-файлов установленных форматов, в том числе заверенных электронно-цифровой подписью.
АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ). СОЕВ предусматривает поддержание национальной шкалы координированного времени РФ UTC (SU) на всех уровнях АИИС КУЭ (ИИК, ИВК). В состав СОЕВ входят УСВ типов УСВ-3 и ИСС, ежесекундно синхронизирующие собственную шкалу времени с национальной шкалой координированного времени РФ UTC (SU) по сигналам навигационной системы ГЛОНАСС/GPS.
Сравнение шкалы времени сервера ИВК АО «Атомэнергопромсбыт» со шкалой времени УСВ-3 происходит по заданному расписанию, но не реже одного раза в час. При расхождении шкалы времени сервера ИВК АО «Атомэнергопромсбыт» со шкалой времени УСВ-3 на ±1 с. и более, выполняется синхронизация шкалы времени сервера ИВК АО «Атомэнергопромсбыт» со шкалой времени УСВ-3.
Сравнение шкалы времени сервера ИВК ФГУП «ПО «Маяк» со шкалой времени ИСС происходит по заданному расписанию, но не реже одного раза в час. Синхронизация шкалы времени сервера ИВК ФГУП «ПО «Маяк» со шкалой времени ИСС осуществляется независимо от их расхождения.
Сравнение шкалы времени счетчиков со шкалой времени сервера ИВК ФГУП «ПО «Маяк» происходит при каждом сеансе связи, но не реже одного раза в сутки. При расхождении шкалы времени счетчиков электроэнергии со шкалой времени ИВК ФГУП «ПО «Маяк». на величину более чем ±2 с, раз в сутки выполняется синхронизация шкалы времени счетчика со шкалой времени сервера ИВК ФГУП «ПО «Маяк».
Журналы событий счетчика и сервера отображают факты коррекции времени с обязательной фиксацией времени до и после коррекции или величины коррекции времени, на которую было скорректировано устройство.
Нанесение знака поверки на корпус АИИС КУЭ не предусмотрено.
Заводской номер АИИС КУЭ нанесен типографским способом в виде цифрового кода на маркировочную табличку, которая крепится на корпус сервера ИВК АО «Атомэнергопромсбыт».

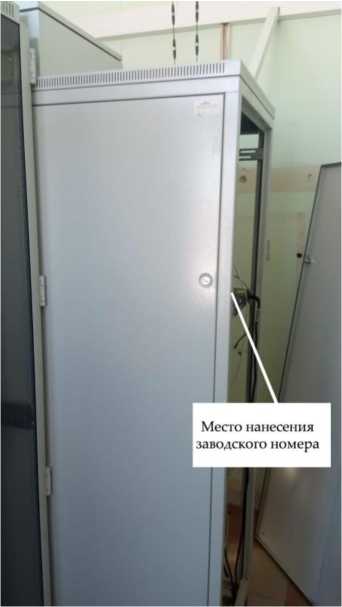

Общий вид сервера ИВК АО «Атомэнергопромсбыт» с указанием места нанесения заводского номера представлен на рисунке 1.
Рисунок 1 - Общий вид сервера ИВК АО «Атомэнергопромсбыт» с указанием места нанесения заводского номера.
Комплектность АИИС КУЭ представлена в таблице 5.
Таблица 5 — Комплектность АИИС КУЭ
|
Наименование |
Обозначение |
Количество, шт. |
|
1 |
2 |
3 |
|
Счетчики электрической энергии многофункциональные |
СЭТ-4ТМ.03М |
15 |
|
СЭТ-4ТМ.02М.02 |
2 | |
|
СЭТ-4ТМ.02М.03 |
4 | |
|
СЭТ-4ТМ.03М.01 |
9 | |
|
Трансформатор тока |
ТВИ-110 |
21 |
|
ТПШЛ-10 |
7 | |
|
ТФЗМ 110 |
3 | |
|
ТПОЛ-10 |
8 | |
|
ТОЛ |
5 | |
|
ТПФМ-10 |
3 | |
|
ТПФ |
2 | |
|
ТПЛ-10-М |
3 | |
|
ТПЛ-10 |
10 | |
|
ТВЛМ-10 |
4 | |
|
ТОЛ-10-I |
2 | |
|
ТПОФ |
2 | |
|
Трансформатор напряжения |
НКФ-110-57 У1 |
1 |
|
НКФ110-83У1 |
10 | |
|
НКФ-110-57 |
1 | |
|
НКФ-110 |
6 | |
|
НТМИ-6 У3 |
1 | |
|
НТМИ-6 |
5 | |
|
ЗНОЛП-ЭК-10 |
3 | |
|
НТМИ-6-66 |
4 | |
|
НОМ-6 |
5 | |
|
ЗНОЛ |
3 | |
|
ЗНОЛ.06 |
6 |
|
1 |
2 |
3 |
|
Устройство синхронизации времени |
ИСС |
1 |
|
УСВ-3 |
1 | |
|
Сервер ИВК ФГУП «ПО «Маяк» |
- |
1 |
|
Сервер ИВК АО «Атомэнергопромсбыт» |
- |
1 |
|
Документация | ||
|
Паспорт-формуляр |
АЭПС.АИИС-МАЯК.001.ПФ |
1 |
Состав измерительных каналов АИИС КУЭ приведен в таблице 2.
Таблица 2 — Состав измерительных каналов АИИС КУЭ
|
Номер ИК |
Наименование ИК |
ТТ |
ТН |
Счетчик |
ИВК |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
1 |
ПС 110 кВ Болото-1, ОРУ-110 кВ, ВЛ-110 кВ АТЭЦ-Болото-1 |
ТВИ-110 600/5 Кл. т. 0,5S Рег. № 30559-05 |
НКФ-110-57 У1 110000/^3/100/^3 Кл. т. 0,5 Рег. № 14205-94 НКФ110-83У1 110000/^3/100/^3 Кл. т. 0,5 Рег. № 1188-84 НКФ-110-57 110000/^3/100/^3 Кл. т. 0,5 Рег. № 14205-05 |
СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-08 |
Сервер ИВК ФГУП «ПО «Маяк», ИСС, рег. № 71235-18 Сервер ИВК АО «Атомэнергопромсбыт», УСВ-3, рег. № 64242-16 |
|
2 |
ПС 110 кВ Болото-1, ОРУ-110 кВ, ВЛ-110 кВ Мраморная-Болото-1 |
ТВИ-110 600/5 Кл. т. 0,5S Рег. № 30559-05 |
НКФ110-83У1 110000/^3/100/^3 Кл. т. 0,5 Рег. № 1188-84 |
СЭТ-4ТМ.02М.02 Кл. т. 0,2S/0,5 Рег. № 36697-08 | |
|
3 |
ПС 110 кВ Болото-1, ОРУ-110 кВ, ОВВ-110 кВ |
ТВИ-110 600/5 Кл. т. 0,5S Рег. № 30559-05 |
НКФ-110-57 У1 110000/^3/100/^3 Кл. т. 0,5 Рег. № 14205-94 НКФ110-83У1 110000/^3/100/^3 Кл. т. 0,5 Рег. № 1188-84 НКФ-110-57 110000/^3/100/^3 Кл. т. 0,5 Рег. № 14205-05 НКФ110-83У1 110000/^3/100/^3 Кл. т. 0,5 Рег. № 1188-84 |
СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-08 | |
|
4 |
ПС 110 кВ Болото-2, ОРУ-110 кВ, ВЛ-110 кВ АТЭЦ-Болото-2 |
ТВИ-110 600/5 Кл. т. 0,5S Рег. № 30559-05 |
НКФ-110 110000/^3/100/^3 Кл. т. 0,5 Рег. № 26452-04 |
СЭТ- 4ТМ.02М.02 Кл. т. 0,2S/0,5 Рег. № 36697-08 |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
5 |
ПС 110 кВ Болото-2, ОРУ-110 кВ, ВЛ-110 кВ Кыштым-Болото-2 с отпайкой на ПС Болото-13 (ВЛ-1 110 кВ) |
ТВИ-110 600/5 Кл. т. 0,5S Рег. № 30559-05 |
НКФ110-83У1 110000/^3/100/^3 Кл. т. 0,5 Рег. № 1188-84 |
СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-08 |
Сервер ИВК ФГУП «ПО «Маяк», ИСС, рег. № 71235-18 Сервер ИВК АО «Атомэнергопромсбыт», УСВ-3, рег. № 64242-16 |
|
6 |
ПС 110 кВ Болото-13, ввод 6 кВ СТ-2 |
ТПШЛ-10 2000/5 Кл. т. 0,5 Рег. № 1423-60 |
НТМИ-6 У3 6000/100 Кл. т. 0,5 Рег. № 51199-18 |
СЭТ- 4ТМ.02М.03 Кл. т. 0,5S/1,0 Рег. № 36697-08 | |
|
7 |
ПС 110 кВ Болото-7, ОРУ-110 кВ, ВЛ-110 кВ АТЭЦ-Болото-7 |
ТВИ-110 600/5 Кл. т. 0,5S Рег. № 30559-05 |
НКФ110-83У1 110000/^3/100/^3 Кл. т. 0,5 Рег. № 1188-84 |
СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-12 | |
|
8 |
ПС 110 кВ Болото-7, ОРУ-110 кВ, ВЛ-110 кВ Заварухино-Болото-7 |
ТВИ-110 600/5 Кл. т. 0,5S Рег. № 30559-05 |
НКФ-110 110000/^3/100/^3 Кл. т. 0,5 Рег. № 26452-04 |
СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-12 | |
|
9 |
ПС 110 кВ Болото-7, ОРУ-110 кВ, ОМВ-110 кВ |
ТФЗМ 110 600/5 Кл. т. 0,5S Рег. № 32825-11 |
НКФ110-83У1 110000/^3/100/^3 Кл. т. 0,5 Рег. № 1188-84 НКФ-110 110000/^3/100/^3 Кл. т. 0,5 Рег. № 26452-04 |
СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-12 | |
|
10 |
ПС 110 кВ Болото-11, ввод 6 кВ Т-2 |
ТПОЛ-10 600/5 Кл. т. 0,5 Рег. № 1261-59 |
НТМИ-6 6000/100 Кл. т. 0,5 Рег. № 380-49 |
СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-12 | |
|
11 |
ПС 110 кВ Болото-12, ввод 6 кВ Т-2 |
ТОЛ 1500/5 Кл. т. 0,2S Рег. № 47959-11 |
ЗНОЛП-ЭК-10 6000/^3/100/^3 Кл. т. 0,5 Рег. № 47583-11 |
СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-12 | |
|
12 |
ПС 110 кВ Болото-1, РУ-1-6 кВ, яч.119 |
ТПОЛ-10 600/5 Кл. т. 0,5 Рег. № 1261-59 |
НТМИ-6-66 6000/100 Кл. т. 0,5 Рег. № 2611-70 |
СЭТ-4ТМ.02М.03 Кл. т. 0,5S/1,0 Рег. № 36697-08 | |
|
13 |
ПС 110 кВ Болото-1, РУ-2-6 кВ, яч.137 |
ТПОЛ-10 600/5 Кл. т. 0,5 Рег. № 1261-59 |
НОМ-6 6000/^3/100/^3 Кл. т. 0,5 Рег. № 159-49 |
СЭТ- 4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-08 | |
|
14 |
ПС 110 кВ Болото-11, РУ-6 кВ, яч.05, КЛ-6кВ в сторону ТП-3 6 кВ |
ТПФМ-10 400/5 Кл. т. 0,5 Рег. № 814-53 |
НТМИ-6 6000/100 Кл. т. 0,5 Рег. № 380-49 |
СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-12 |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
15 |
ПС 110 кВ Болото-11, РУ-6 кВ, яч.16, КЛ-6кВ в сторону ТП-3 6 кВ |
ТПФ 400/5 Кл. т. 0,5 Рег. № 517-50 |
НТМИ-6 6000/100 Кл. т. 0,5 Рег. № 380-49 |
СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-12 |
Сервер ИВК ФГУП «ПО «Маяк», ИСС, рег. № 71235-18 Сервер ИВК АО «Атомэнергопромсбыт», УСВ-3, рег. № 64242-16 |
|
16 |
ПС 110 кВ Болото-7, 2 СШ 6 кВ, яч.70-16, ВЛ6 кВ ф.70-16 |
ТОЛ 600/5 Кл. т. 0,5 Рег. № 47959-11 |
ЗНОЛ 6000/^3/100/^3 Кл. т. 0,5 Рег. № 46738-11 |
СЭТ- 4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-12 | |
|
17 |
РП-84 6 кВ, РУ-6 кВ, яч.02, КЛ-6 кВ |
ТПЛ-10-М 200/5 Кл. т. 0,5 Рег. № 22192-07 |
НТМИ-6-66 6000/100 Кл. т. 0,5 Рег. № 2611-70 |
СЭТ- 4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-12 | |
|
18 |
РП-84 6 кВ, РУ-6 кВ, яч.13, КЛ-6 кВ |
ТПЛ-10-М 200/5 Кл. т. 0,5 Рег. № 22192-07 ТПЛ-10 200/5 Кл. т. 0,5 Рег. № 1276-59 |
ЗНОЛ.06 6000/^3/100/^3 Кл. т. 0,5 Рег. № 3344-08 |
СЭТ- 4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-08 | |
|
19 |
ПС 110 кВ Болото-4, ввод 6 кВ ТСН-2 |
ТПЛ-10 15/5 Кл. т. 0,5 Рег. № 1276-59 |
НТМИ-6-66 6000/100 Кл. т. 0,5 Рег. № 2611-70 |
СЭТ- 4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-08 | |
|
20 |
ПС 110 кВ Болото-4, ввод 6 кВ СТ-2 |
ТПШЛ-10 2000/5 Кл. т. 0,5 Рег. № 1423-60 |
НТМИ-6-66 6000/100 Кл. т. 0,5 Рег. № 2611-70 |
СЭТ- 4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-08 | |
|
21 |
ПС 110 кВ Болото-13, ввод 6 кВ СТ-1 |
ТПШЛ-10 2000/5 Кл. т. 0,5 Рег. № 1423-60 |
НТМИ-6 6000/100 Кл. т. 0,5 Рег. № 831-53 |
СЭТ- 4ТМ.02М.03 Кл. т. 0,5S/1,0 Рег. № 36697-08 | |
|
22 |
ПС 35 кВ Болото-16, ввод 6 кВ Т-1 |
ТВЛМ-10 400/5 Кл. т. 0,5 Рег. № 1856-63 |
НТМИ-6 6000/100 Кл. т. 0,5 Рег. № 831-53 |
СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-12 | |
|
23 |
ПС 35 кВ Болото-16, ввод 6 кВ Т-2 |
ТВЛМ-10 400/5 Кл. т. 0,5 Рег. № 1856-63 |
НТМИ-6 6000/100 Кл. т. 0,5 Рег. № 831-53 |
СЭТ- 4ТМ.02М.03 Кл. т. 0,5S/1,0 Рег. № 36697-08 | |
|
24 |
ТП-78 6кВ, СШ-6 кВ, яч.3 |
ТОЛ-10-I 150/5 Кл. т. 0,5 Рег. № 15128-07 |
НОМ-6 6000/100 Кл. т. 0,5 Рег. № 159-49 |
СЭТ- 4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-08 | |
|
25 |
ТП-78 6кВ, СШ-6 кВ, яч.4 |
ТПЛ-10 150/5 Кл. т. 0,5 Рег. № 1276-59 |
ЗНОЛ.06 6000/^3/100/^3 Кл. т. 0,5 Рег. № 3344-08 |
СЭТ- 4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-08 |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
26 |
ПС 110 кВ Болото-4, РУ-6 кВ, яч. 40-17 |
ТПЛ-10 300/5 Кл. т. 0,5 Рег. № 1276-59 |
НТМИ-6-66 6000/100 Кл. т. 0,5 Рег. № 2611-70 |
СЭТ- 4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-08 |
Сервер ИВК ФГУП «ПО «Маяк», ИСС, рег. № 71235-18 Сервер ИВК АО «Атомэнергопромсбыт», УСВ-3, рег. № 64242-16 |
|
27 |
ПС 110 кВ Болото-4, РУ-6 кВ, яч. 40-20 |
ТПЛ-10 300/5 Кл. т. 0,5 Рег. № 1276-59 |
НТМИ-6-66 6000/100 Кл. т. 0,5 Рег. № 2611-70 |
СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-08 | |
|
28 |
ПС 110 кВ Болото-13, РУ-6кВ, яч. 13-13 |
ТПЛ-10 300/5 Кл. т. 0,5 Рег. № 1276-59 ТПФМ-10 300/5 Кл. т. 0,5 Рег. № 814-53 |
НТМИ-6 У3 6000/100 Кл. т. 0,5 Рег. № 51199-18 |
СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-12 | |
|
29 |
ПС 110 кВ Болото-13, РУ-6 кВ, яч. 13-02 |
ТПОФ 600/5 Кл. т. 0,5 Рег. № 518-50 |
НТМИ-6 6000/100 Кл. т. 0,5 Рег. № 831-53 |
СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-12 | |
|
30 |
ПС 110 кВ Болото-13, РУ-6 кВ, яч. 13-01 |
ТПОЛ-10 600/5 Кл. т. 0,5 Рег. № 1261-59 |
НТМИ-6 У3 6000/100 Кл. т. 0,5 Рег. № 51199-18 |
СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-12 |
Примечания:
-
1. Допускается изменение наименования ИК без изменения объекта измерений.
-
2. Допускается замена ТТ, ТН, счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что Предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 3 метрологических характеристик.
-
3. Допускается замена УСВ на аналогичное, утвержденного типа.
-
4. Допускается замена сервера без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО).
-
5. Замена оформляется техническим актом в установленном на Предприятии-владельце
АИИС КУЭ порядке, вносят изменения в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ, как их неотъемлемая часть.
Таблица 3 - Основные метрологические характеристики АИИС КУЭ
|
Номера ИК |
Вид электроэнергии |
Границы основной погрешности (±5), % |
Границы погрешности в рабочих условиях (±5), % |
|
1-5, 7-9 |
Активная Реактивная |
1,2 1,9 |
2,9 4,7 |
|
6, 12, 13, 16 21, 23-26 |
Активная Реактивная |
1,3 2,1 |
3,2 5,6 |
|
10, 14, 15, 22, 27-30 |
Активная Реактивная |
1,2 1,9 |
2,9 4,7 |
|
11 |
Активная Реактивная |
0,9 1,3 |
1,6 2,6 |
|
Пределы допускаемой абсолютной погрешности смещения шкалы времени компонентов АИИС КУЭ, входящих в состав СОЕВ, относительно шкалы времени UTC (SU), (±Д), с |
5 | ||
|
Примечания:
100 % от 1ном для нормальных условий, для рабочих условий при cos ф=0,8, токе ТТ, равном 2 % от 1ном для ИК №№ 1-5, 7-9, 11 и при cos ф=0,8, токе ТТ, равном 5 % от 1ном для ИК №№ 6, 10, 12-30 при температуре окружающего воздуха в месте расположения счетчиков от +5 до +35 °С | |||
Таблица 4 - Основные технические характеристики ИК АИИС КУЭ
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Количество ИК |
30 |
|
Нормальные условия: параметры сети:
температура окружающей среды, °С |
от 98 до 102 от 100 до 120 0,8 от 49,8 до 50,2 от +21 до +25 |
|
Условия эксплуатации: параметры сети:
температура окружающей среды для ТТ, ТН, °С температура окружающей среды для счетчиков, °С температура окружающей среды для серверов ИВК, °С атмосферное давление, кПа относительная влажность, %, не более |
от 90 до 110 от 1 (2) до 120 от 0,5инд до 1 от 49,6 до 50,4 от -45 до +40 от +5 до +35 от +15 до +25 от 80,0 до 106,7 98 |
|
1 |
2 |
|
Надежность применяемых в АИИС КУЭ компонентов: СЭТ-4ТМ.03М, СЭТ-4ТМ.03М.01, СЭТ-4ТМ.02М.02, СЭТ-4ТМ.02М.03 (рег№ 36697-08): - среднее время наработки на отказ, ч, не менее |
140000 |
|
- среднее время восстановления работоспособности, ч, не более |
2 |
|
СЭТ-4ТМ.03М, СЭТ-4ТМ.03М.01 (рег№ 36697-12): - среднее время наработки на отказ, ч, не менее |
165000 |
|
- среднее время восстановления работоспособности, ч, не более |
2 |
|
УСВ-3 (рег№ 64242-16): - коэффициент готовности, не менее |
0,95 |
|
- среднее время восстановления работоспособности, ч, не более |
24 |
|
ИСС (рег№ 71235-18): - коэффициент готовности, не менее |
0,95 |
|
- среднее время восстановления работоспособности, ч, не более |
24 |
|
Серверы ИВК: - коэффициент готовности, не менее |
0,99 |
|
- среднее время восстановления работоспособности, ч, не более |
1 |
|
Глубина хранения информации: СЭТ-4ТМ.03М, СЭТ-4ТМ.03М.01, СЭТ-4ТМ.02М.02, СЭТ-4ТМ.02М.03 (рег№ 36697-08): - 30-минутный профиль нагрузки в двух направлениях, сут, не менее |
113 |
|
СЭТ-4ТМ.03М, СЭТ-4ТМ.03М.01 (рег№ 36697-12): - 30-минутный профиль нагрузки в двух направлениях, сут, не менее |
114 |
|
Серверы ИВК: - хранение результатов измерений и информации состояний средств измерений, лет, не менее |
3,5 |
Надежность системных решений:
-
- защита от кратковременных сбоев питания сервера с помощью источника бесперебойного питания;
-
- резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии по электронной почте.
В журналах событий фиксируются факты:
-
- журнал счетчика: параметрирования; пропадания напряжения; коррекции времени.
-
- журнал сервера: параметрирования; коррекции времени.
Защищенность применяемых компонентов:
-
- механическая защита от несанкционированного доступа и пломбирование: счетчиков электрической энергии;
промежуточных клеммников вторичных цепей напряжения; испытательной коробки;
сервера.
-
- защита на программном уровне информации при хранении, передаче, параметрировании:
счетчиков электрической энергии;
сервера.
Возможность коррекции времени в:
-
- счетчиках электрической энергии (функция автоматизирована);
-
- серверах (функция автоматизирована). Возможность сбора информации:
о состоянии средств измерений;
о результатах измерений (функция автоматизирована).
Цикличность: измерений 30 мин (функция автоматизирована);
сбора не реже одного раза в сутки (функция автоматизирована).
