Номер по Госреестру СИ: 88953-23
88953-23 Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) АО "Атомэнергопромсбыт" (ФГУП "ГХК")
(Обозначение отсутствует)
Назначение средства измерений:
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) АО «Атомэнергопромсбыт» (ФГУП «ГХК») (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, автоматизированного сбора, обработки, хранения, формирования отчетных документов и передачи полученной информации.
Внешний вид.
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) АО "Атомэнергопромсбыт" (ФГУП "ГХК")
Рисунок № 1
Общие сведения
Дата публикации - 04.05.2023
Срок свидетельства -
Номер записи - 190945
ID в реестре СИ - 1408407
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
нет модификации,
Производитель
Изготовитель - Акционерное общество "Атомэнергопромсбыт" (АО "Атомэнергопромсбыт")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 3
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№955 от 2023.05.04 ПРИКАЗ_Об утверждении типов средств измерений (19)
№2165 от 2023.10.12 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (8)
Наличие аналогов СИ: Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) АО "Атомэнергопромсбыт" (ФГУП "ГХК") (Обозначение отсутствует)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Акционерное общество "Атомэнергопромсбыт" (АО "Атомэнергопромсбыт")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
80276-20 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) АО "Атомэнергопромсбыт" (АО "УЭХК"), Акционерное общество "Атомэнергопромсбыт" (АО "Атомэнергопромсбыт") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
80433-20 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) АО "Атомэнергопромсбыт" (АО "ПО "Электрохимический завод"), Акционерное общество "Атомэнергопромсбыт" (АО "Атомэнергопромсбыт") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
80432-20 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) АО "Атомэнергопромсбыт" (ФГУП "Комбинат "Электрохимприбор"), Акционерное общество "Атомэнергопромсбыт" (АО "Атомэнергопромсбыт") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
81652-21 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) АО "Атомэнергопромсбыт" (ООО "Нестле Россия"), 1, 8, 0, 8, 5, 8 Акционерное общество "Атомэнергопромсбыт" (АО "Атомэнергопромсбыт") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
82666-21 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) АО "Атомэнергопромсбыт" (АО "ВНИИНМ им. А. А. Бочвара"), 1, 8, 3, 9, 1, 1 Акционерное общество "Атомэнергопромсбыт" (АО "Атомэнергопромсбыт") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
85712-22 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) АО "Атомэнергопромсбыт" (АО "ФНПЦ "ПО "Старт" им. М.В. Проценко"), Обозначение отсутствует Акционерное общество "Атомэнергопромсбыт" (АО "Атомэнергопромсбыт") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
85868-22 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) АО "Атомэнергопромсбыт" (АО ОКБ "Гидропресс" (ПС 220 кВ "Гулево")), Обозначение отсутствует Акционерное общество "Атомэнергопромсбыт" (АО "Атомэнергопромсбыт") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
86160-22 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) АО "Атомэнергопромсбыт" (АО "МЗП", ФГУП "Базальт", ООО "НПП "ИНЖЕКТ"), Обозначение отсутствует Акционерное общество "Атомэнергопромсбыт" (АО "Атомэнергопромсбыт") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
88185-23 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) АО "Атомэнергопромсбыт" (ПАО "Ковровский механический завод"), Обозначение отсутствует Акционерное общество "Атомэнергопромсбыт" (АО "Атомэнергопромсбыт") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
88318-23 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) АО "Атомэнергопромсбыт" (ФГУП "ФНПЦ НИИИС им. Седакова Ю.Е."), Обозначение отсутствует Акционерное общество "Атомэнергопромсбыт" (АО "Атомэнергопромсбыт") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
88953-23 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) АО "Атомэнергопромсбыт" (ФГУП "ГХК"), Обозначение отсутствует Акционерное общество "Атомэнергопромсбыт" (АО "Атомэнергопромсбыт") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
88974-23 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АО "Атомэнергопромсбыт" (АО "ВПО "Точмаш" г. Владимир), Обозначение отсутствует Акционерное общество "Атомэнергопромсбыт" (АО "Атомэнергопромсбыт") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
89535-23 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АО "Атомэнергопромсбыт" (ФГУП "ПО "Маяк"), Обозначение отсутствует Акционерное общество "Атомэнергопромсбыт" (АО "Атомэнергопромсбыт") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
90988-24 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АО "Атомэнергопромсбыт" (АО "Далур"), Обозначение отсутствует Акционерное общество "Атомэнергопромсбыт" (АО "Атомэнергопромсбыт") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
91008-24 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АО "Атомэнергопромсбыт" (АО "ТГОК "Ильменит"), Обозначение отсутствует Акционерное общество "Атомэнергопромсбыт" (АО "Атомэнергопромсбыт") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
91083-24 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АО "Атомэнергопромсбыт" (АО "УЭМЗ"), Обозначение отсутствует Акционерное общество "Атомэнергопромсбыт" (АО "Атомэнергопромсбыт") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
Отчёт “Распределение средств измерений по краям, регионам, городам” состоит из трех круговых диаграмм, интерактивной карты и сводной таблицы. Круговые диаграммы являются интерактивными, имеют функции экспорта данных и масштабирования. Сводная таблица, представленная в конце отчёта имеет функции сортировки по любой из колонок, а также поиска по любому из полей. Кроме того, в отчете реализована функция экспорта сырых данные в формате CSV для самостоятельной обработки.
Представленные в отчёте круговые диаграммы отображают информацию о доли поверок, причитающихся на тот или иной административный субъект РФ (округ, регион, город): на первой диаграмме - это распределение поверок по федеральным округам, на второй - по регионам и областям, на третьей - по городам.
Интерактивная карта представляет собой карту России с нанесенными на её маркерами, обозначающими города. В качестве справочной информации по каждому городу отображаются данные о количестве поверок, приходящихся на выбранный город, долю рынка среди всех поверок страны и количество организаций, аккредитованных на поверку в выбранном городе.
Кто поверяет Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) АО "Атомэнергопромсбыт" (ФГУП "ГХК") (Обозначение отсутствует)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ЭНЕРГОТЕСТКОНТРОЛЬ" (RA.RU.312560) | 1 | 1 | 0 | 0 | 1 | 1 | 0 | |||
| ООО "ЭНЕРГОПРОМРЕСУРС" (RA.RU.312376) | 2 | 2 | 0 | 0 | 2 | 2 | 0 |
Стоимость поверки Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) АО "Атомэнергопромсбыт" (ФГУП "ГХК") (Обозначение отсутствует)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
В АИИС КУЭ используется программное обеспечение (ПО):
-
- ПО «АльфаЦЕНТР» (сервер ИВК АО «Атомэнергопромсбыт»);
-
- ПО «Пирамида 2000» (сервер ИВК ФГУП «ГХК»).
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню — «высокий» в соответствии Р 50.2.077-2014. Идентификационные данные метрологически значимой части ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные метрологически значимой части ПО
|
Идентификационные данные |
Значение |
|
ПО «АльфаЦЕНТР» (сервер ИВК АО «Атомэнергопромсбыт) | |
|
Идентификационное наименование ПО |
ac metrology.dll |
|
Номер версии (идентификационный номер) ПО |
не ниже 12.1 |
|
Цифровой идентификатор ПО |
3E73 6B7F3 80863F44CC8E6F7BD211C54 |
|
Алгоритм вычисления цифрового идентификатора ПО |
MD5 |
|
ПО «Пирамида 2000» (серве |
р ИВК ФГУП «ГХК») |
|
Идентификационное наименование ПО |
metrology.dll |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.0.0.0 |
|
Цифровой идентификатор ПО |
52e28d7b608799bb3ccea41b548d2c83 |
|
Алгоритм вычисления цифрового идентификатора ПО |
MD5 |
Конструкция АИИС КУЭ исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.
Знак утверждения типа
Знак утверждения типананосится на титульные листы эксплуатационной документации на АИИС КУЭ типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в документе "Методика измерений электрической энергии с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) АО «Атомэнергопромсбыт» (ФГУП «ГХК»). МВИ 26.51/204/23, аттестованном ООО «Энерготестконтроль», уникальный номер записи в реестре аккредитованных лиц № RA.RU.312560 от 03.08.2018.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения».
ПравообладательАкционерное общество «Атомэнергопромсбыт» (АО «Атомэнергопромсбыт») ИНН 7725828549
Адрес: 117105, г. Москва, Новоданиловская наб., д. 4а
Телефон: +7 (495) 543-33-06
Е-mail: info.apsbt@apsbt.ru
Изготовитель
Акционерное общество «Атомэнергопромсбыт» (АО «Атомэнергопромсбыт») ИНН 7725828549Адрес: 117105, г. Москва, Новоданиловская наб., д. 4а
Телефон: +7 (495) 543-33-06
Е-mail: info.apsbt@apsbt.ru
Испытательный центр
Общество с ограниченной ответственностью «Энерготестконтроль» (ООО «Энерготестконтроль»)Адрес: 117449, г. Москва, ул. Карьер, д. 2, стр.9, помещ. 1
Телефон: +7 (495) 647-88-18
E-mail: golovkonata63@gmail.com
Правообладатель
Акционерное общество «Атомэнергопромсбыт» (АО «Атомэнергопромсбыт») ИНН 7725828549Адрес: 117105, г. Москва, Новоданиловская наб., д. 4а
Телефон: +7 (495) 543-33-06
Е-mail: info.apsbt@apsbt.ru
АИИС КУЭ представляет собой многофункциональную, трехуровневую автоматизированную систему с централизованным управлением и распределённой функцией измерений.
АИИС КУЭ включает в себя следующие уровни:
-
1- й уровень — измерительно-информационные комплексы (ИИК), включающие в себя измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН) и счетчики активной и реактивной электрической энергии (счетчики), вторичные измерительные цепи, технические средства приема-передачи данных.
-
2- й уровень - информационно-вычислительный комплекс электроустановки (ИВКЭ), включающий в себя устройства сбора и передачи данных (УСПД) типа СИКОН С70, каналообразующую аппаратуру.
-
3- й уровень - информационно-вычислительный комплекс (ИВК), включающий в себя серверы ИВК, устройства синхронизации времени (УСВ) типов УСВ-2 и УСВ-3, автоматизированные рабочие места (АРМ), каналообразующую аппаратуру, технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации.
Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Измерительная информация на выходе счетчика без учета коэффициента трансформации:
-
- активная и реактивная электрическая энергия, как интеграл по времени от средней за период 0,02 с. активной и реактивной мощности, соответственно, вычисляемая для интервалов времени 30 мин.;
-
- средняя на интервале времени 30 мин. активная (реактивная) электрическая мощность.
Цифровой сигнал с выходов счетчиков ИИК №№ 1-21, 26, 27, 39-44 при помощи технических средств приема-передачи данных поступает на сервер ИВК ФГУП «ГХК», где осуществляется обработка измерительной информации, в частности вычисление электрической энергии и мощности с учетом коэффициентов трансформации ТТ и ТН, хранение поступающей информации, оформление отчетных документов.
Цифровой сигнал с выходов счетчиков ИИК №№ 22-25, 28-38, 45-48 при помощи технических средств приема-передачи данных поступает на входы УСПД, где осуществляется обработка измерительной информации, в частности вычисление электрической энергии и мощности с учетом коэффициентов трансформации ТТ и ТН, хранение поступающей информации. Далее данные с УСПД передаются на сервер ИВК ФГУП «ГХК».
С ИВК ФГУП «ГХК» посредством электронной почты сети Internet информация поступает на ИВК АО «Атомэнергопромсбыт» в виде XML-макета формата 80020 в соответствии с регламентами оптового рынка электроэнергии и мощности (ОРЭМ).
Сервер ИВК АО «Атомэнергопромсбыт» осуществляет автоматический обмен (передачу и получение) результатами измерений и данными коммерческого учета электроэнергии с субъектами оптового рынка электрической энергии и мощности (ОРЭМ) и с другими АИИС КУЭ, зарегистрированными в Федеральном информационном фонде по обеспечению единства измерений, а также с инфраструктурными организациями ОРЭМ, в том числе АО «АТС» и прочими заинтересованными организациями. Обмен результатами измерений и данными коммерческого учета электроэнергии осуществляется по электронной почте в виде xml-файлов установленных форматов, в том числе заверенных электронноцифровой подписью.
АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ). СОЕВ предусматривает поддержание национальной шкалы координированного времени РФ UTC (SU) на всех уровнях АИИС КУЭ (ИИК, ИВКЭ, ИВК). В состав СОЕВ входят УСВ типов УСВ-2 и УСВ-3, ежесекундно синхронизирующие собственную шкалу времени с национальной шкалой координированного времени РФ UTC (SU) по сигналам навигационной системы ГЛОНАСС/GPS.
В качестве УСВ на сервере ИВК АО «Атомэнергопромсбыт» используется устройство УСВ-3. Сравнение шкалы времени сервера ИВК АО «Атомэнергопромсбыт» со шкалой времени УСВ-3 происходит не реже одного раза в час и при расхождении ±1 с и более, сервер ИВК АО «Атомэнергопромсбыт» производит синхронизацию собственной шкалы времени.
В качестве УСВ на сервере ИВК ФГУП «ГХК» используется устройство УСВ-2. Сравнение шкалы времени сервера ИВК ФГУП «ГХК» со шкалой времени УСВ-2 происходит не реже одного раза в сутки. Синхронизация шкалы времени сервера ИВК ФГУП «ГХК» со шкалой времени УСВ-2 осуществляется при превышении уставки коррекции времени. Уставка коррекции времени сервера ИВК ФГУП «ГХК» настраивается с учетом обеспечения допускаемой погрешности СОЕВ АИИС КУЭ и не должна превышать величину ±1 с (параметр программируемый).
Сравнение шкалы времени УСПД со шкалой времени сервера ФГУП «ГХК» осуществляется не реже одного раза в сутки. Синхронизация шкалы времени УСПД со шкалой времени сервера ФГУП «ГХК» осуществляется при превышении уставки коррекции времени. Уставка коррекции времени УСПД настраивается с учетом обеспечения допускаемой погрешности СОЕВ АИИС КУЭ и не должна превышать величину более чем ±2 с (параметр программируемый).
Сравнение шкал времени счетчиков ИИК №№ 22-25, 28-38, 45-48 со шкалой времени УСПД происходит по заданному расписанию, но не реже одного раза в сутки. Синхронизация шкалы времени счетчика со шкалой времени соответствующего УСПД осуществляется при превышении уставки коррекции времени. Уставка коррекции времени счетчиков настраивается с учетом обеспечения допускаемой коррекции погрешности СОЕВ АИИС КУЭ и не должна превышать величину ±2 с (параметр программируемый).
Сравнение шкал времени счетчиков ИИК №№ 1-21, 26, 27, 39-44 со шкалой времени сервера ИВК ФГУП «ГХК» происходит по заданному расписанию, но не реже одного раза в сутки. Синхронизация шкалы времени счетчика со шкалой времени сервера ИВК ФГУП «ГХК» осуществляется при превышении уставки коррекции времени. Уставка коррекции времени счетчиков настраивается с учетом обеспечения допускаемой коррекции погрешности СОЕВ АИИС КУЭ и не должна превышать величину ±2 с (параметр программируемый).
Журналы событий счетчиков, УСПД и серверов ИВК отображают факты коррекции времени с обязательной фиксацией времени до и после коррекции или величины коррекции времени, на которую было скорректировано устройство.
Нанесение знака поверки на корпус АИИС КУЭ не предусмотрено.
Заводской номер АИИС КУЭ нанесен на маркировочную табличку типографским способом в виде цифрового кода на корпусе серверной стойки.

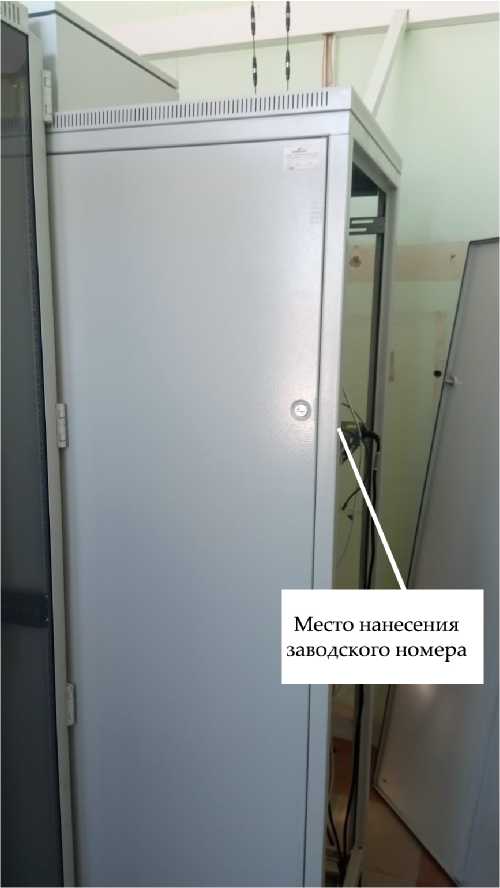

Общий вид сервера ИВК АИИС КУЭ с указанием места нанесения заводского номера представлен на рисунке 1.
Рисунок 1 - Общий вид сервера ИВК с указанием места нанесения заводского номера
Комплектность АИИС КУЭ представлена в таблице 5.
Таблица 5 — Комплектность АИИС КУЭ
|
Наименование |
Обозначение |
Количество, шт. |
|
Счетчики электрической энергии многофункциональные |
ПСЧ-4ТМ.05МК.24 |
1 |
|
СЭТ-4ТМ.03М.01 |
28 | |
|
ПСЧ-3ТМ.05М.05 |
12 | |
|
ПСЧ-4ТМ.05М.17 |
5 | |
|
СЭТ-4ТМ.03М |
2 | |
|
Трансформаторы тока |
ТВЛМ-10 |
14 |
|
ТШП-0,66 |
9 | |
|
ТТЭ |
6 | |
|
ТФМ-110 |
3 | |
|
ТПОЛ-10 |
12 | |
|
ТОЛ-СЭЩ |
4 | |
|
ТЛМ-10 |
4 | |
|
ТПЛ-10-М |
4 | |
|
ТПФ |
7 | |
|
ТПЛ-10 |
9 | |
|
ТВК-10 |
2 | |
|
Трансформаторы напряжения |
ТОЛ-35 |
3 |
|
НТМИ-6-66 |
7 | |
|
НТМИ-6 |
5 | |
|
НКФ110-83У1 |
3 | |
|
ЗНОЛ |
3 | |
|
Контроллеры сетевые индустриальные |
СИКОН С70 |
1 |
|
Устройство синхронизации времени |
УСВ-2 |
1 |
|
УСВ-3 |
1 | |
|
Сервер ИВК ФГУП «ГХК» |
- |
1 |
|
Сервер ИВК АО «Атомэнергопромсбыт» |
- |
1 |
|
Документация | ||
|
Паспорт-формуляр |
АЭПС.АИИС-ГХК.001.ПФ |
1 |
Состав измерительных каналов АИИС КУЭ приведен в таблице 2.
Таблица 2 — Состав измерительных каналов АИИС КУЭ
|
Номер ИК |
Наименование ИК |
ТТ |
ТН |
Счетчик |
ИВКЭ |
§ |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
1 |
ВРУ-0,4 кВ здания ул.Ленина, 54А, ввод 0,4 кВ от яч.11 РТП-217 6 кВ |
- |
- |
ПСЧ- 4ТМ.05МК.24 Кл. т. 1,0/2,0 Рег. № 46634-11 |
■ |
Сервер ИВК ФГУП «ГХК», УСВ-2, рег. № 41681-10; Сервер ИВК АО «Атомэнергопромсбыт», УСВ-3, рег. № 64242-16 |
|
2 |
ПС 110 кВ П-9, РУ-6 кВ, яч. 8 |
ТВЛМ-10 200/5 Кл. т. 0,5 Рег. № 1856-63 |
НТМИ-6-66 6000/100 Кл. т. 0,5 Рег. № 2611-70 |
СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-08 | ||
|
3 |
ПС 110 кВ П-9, РУ-6 кВ, яч. 24 |
ТВЛМ-10 400/5 Кл. т. 0,5 Рег. № 1856-63 |
НТМИ-6-66 6000/100 Кл. т. 0,5 Рег. № 2611-70 |
СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-08 | ||
|
4 |
ПС 6 кВ П-19, РУ- 6 кВ, яч. 22 |
ТВЛМ-10 150/5 Кл. т. 0,5 Рег. № 1856-63 |
НТМИ-6 6000/100 Кл. т. 0,5 Рег. № 831-53 |
СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-08 | ||
|
5 |
ПС 6 кВ П-19, РУ- 6 кВ, яч. 25 |
ТВЛМ-10 150/5 Кл. т. 0,5 Рег. № 1856-63 |
НТМИ-6 6000/100 Кл. т. 0,5 Рег. № 831-53 |
СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-08 | ||
|
6 |
ШУ-1 0,4 кВ АЗС- 23, ввод 0,4 кВ |
- |
- |
ПСЧ-3ТМ.05М.05 Кл. т. 1,0/2,0 Рег. № 36354-07 | ||
|
7 |
ТП-303 6 кВ, РУ- 0,4 кВ, ввод 0,4 кВ Т-1 |
ТШП-0,66 600/5 Кл. т. 0,5S Рег. № 15173-06 |
- |
ПСЧ-4ТМ.05М.17 Кл. т. 0,5S/1,0 Рег. № 36355-07 | ||
|
8 |
ТП-302 6 кВ, РУ- 0,4 кВ, ввод 0,4 кВ Т-1 |
ТШП-0,66 600/5 Кл. т. 0,5S Рег. № 15173-06 |
- |
ПСЧ-4ТМ.05М.17 Кл. т. 0,5S/1,0 Рег. № 36355-07 | ||
|
9 |
ВРУ-0,4 кВ здания ул.Ленина, 54Г, ввод 0,4 кВ |
- |
- |
ПСЧ-3ТМ.05М.05 Кл. т. 1,0/2,0 Рег. № 36354-07 | ||
|
10 |
СЩ-1 0,4 кВ Помещ. склад ЦСиП, авт. 6 |
- |
- |
ПСЧ-3ТМ.05М.05 Кл. т. 1,0/2,0 Рег. № 36354-07 | ||
|
11 |
ВРУ-0,4 кВ ГК №28, ввод 0,4 кВ |
- |
- |
ПСЧ-3ТМ.05М.05 Кл. т. 1,0/2,0 Рег. № 36354-07 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
12 |
СЩ-1 0,4 кВ Помещ. склад ЦСиП, авт. 34 |
- |
- |
ПСЧ-3ТМ.05М.05 Кл. т. 1,0/2,0 Рег. № 36354-07 | ||
|
13 |
ВРУ-0,4 кВ ГК №53, ввод 0,4 кВ |
- |
- |
ПСЧ-3ТМ.05М.05 Кл. т. 1,0/2,0 Рег. № 36354-07 | ||
|
14 |
ВРУ-0,4 кВ ГК №54/1, ввод 0,4 кВ |
- |
- |
ПСЧ-3ТМ.05М.05 Кл. т. 1,0/2,0 Рег. № 36354-07 | ||
|
15 |
ВРУ-0,4 кВ ГК №54/2, ввод 0,4 кВ |
- |
- |
ПСЧ-3ТМ.05М.05 Кл. т. 1,0/2,0 Рег. № 36354-07 |
Сервер ИВК ФГУП «ГХК», УСВ-2, рег. № 41681-10; Сервер ИВК АО «Атомэнергопромсбыт», УСВ-3, рег. № 64242-16 | |
|
16 |
ВРУ-0,4 кВ ГК №68 (М.А.Бобков), ввод 0,4 кВ |
- |
- |
ПСЧ-3ТМ.05М.05 Кл. т. 1,0/2,0 Рег. № 36354-07 | ||
|
17 |
РЩ-1 0,4 кВ Об.310 ЦСиП, авт. №6 |
- |
- |
ПСЧ-3ТМ.05М.05 Кл. т. 1,0/2,0 Рег. № 36354-07 | ||
|
18 |
ВРУ-0,4 кВ ПГК №104А-Енисей, ввод 0,4 кВ |
- |
- |
ПСЧ-3ТМ.05М.05 Кл. т. 1,0/2,0 Рег. № 36354-07 | ||
|
19 |
ВРУ-0,4 кВ ПГК Локомотив, ввод 0,4 кВ |
- |
- |
ПСЧ-3ТМ.05М.05 Кл. т. 1,0/2,0 Рег. № 36354-07 | ||
|
20 |
РУ-0,4 кВ здания ул.Ленина, 54, ввод 0,4 кВ от руб.7 0,4 кВ РТП-217 6 кВ |
ТТЭ 200/5 Кл. т. 0,5 Рег. № 32501-06 |
- |
ПСЧ-4ТМ.05М.17 Кл. т. 0,5S/1,0 Рег. № 36355-07 | ||
|
21 |
РУ-0,4 кВ здания ул.Ленина, 54, ввод 0,4 кВ от руб.14 0,4 кВ РТП-217 6 кВ |
ТТЭ 200/5 Кл. т. 0,5 Рег. № 32501-06 |
- |
ПСЧ-4ТМ.05М.17 Кл. т. 0,5S/1,0 Рег. № 36355-07 | ||
|
22 |
ПС 110 кВ П-0, ОРУ 110 кВ, ВЛ 110 кВ С-290 |
ТФМ-110 600/5 Кл. т. 0,5 Рег. № 16023-97 |
НКФ110-83У1 110000/^3/100/^3 Кл. т. 0,5 Рег. № 1188-84 |
СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-08 | ||
|
23 |
ПС 110 кВ П-0, РУ-6 кВ, яч. 21 |
ТПОЛ-10 1500/5 Кл. т. 0,5 Рег. № 1261-59 |
НТМИ-6-66 6000/100 Кл. т. 0,5 Рег. № 2611-70 |
СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-08 |
СИКОН С70 рег. № 28822-05 | |
|
24 |
ПС 110 кВ П-0, РУ-6 кВ, яч. 35А |
ТПОЛ-10 1500/5 Кл. т. 0,5 Рег. № 1261-59 |
НТМИ-6-66 6000/100 Кл. т. 0,5 Рег. № 2611-70 |
СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-08 | ||
|
25 |
ПС 110 кВ П-0, РУ-6 кВ, яч. 50 |
ТОЛ-СЭЩ 400/5 Кл. т. 0,5 Рег. № 51623-12 |
ЗНОЛ 6000/^3/100/^3 Кл. т. 0,5 Рег. № 46738-11 |
СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-08 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
26 |
РТП-131 6/0,4кВ, РУ-6кВ, яч. №6 |
ТЛМ-10 150/5 Кл. т. 0,5 Рег. № 2473-69 |
НТМИ-6-66 6000/100 Кл. т. 0,5 Рег. № 2611-70 |
СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-08 |
■ |
Сервер ИВК ФГУП «ГХК», УСВ-2, рег. № 41681-10; Сервер ИВК АО «Атомэнергопромсбыт», УСВ-3, рег. № 64242-16 |
|
27 |
РТП-131 6/0,4кВ, РУ-6кВ, яч. №12 |
ТЛМ-10 150/5 Кл. т. 0,5 Рег. № 2473-69 |
НТМИ-6-66 6000/100 Кл. т. 0,5 Рег. № 2611-70 |
СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-08 | ||
|
28 |
ПС 110 кВ П-0, РУ-6 кВ, яч. 5 |
ТПОЛ-10 600/5 Кл. т. 0,5 Рег. № 1261-59 |
НТМИ-6-66 6000/100 Кл. т. 0,5 Рег. № 2611-70 |
СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-08 |
СИКОН С70 рег. № 28822-05 | |
|
29 |
ПС 110 кВ П-0, РУ-6 кВ, яч. 6 |
ТПЛ-10-М 300/5 Кл. т. 0,5 Рег. № 22192-07 |
НТМИ-6-66 6000/100 Кл. т. 0,5 Рег. № 2611-70 |
СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-08 | ||
|
30 |
ПС 110 кВ П-0, РУ-6 кВ, яч. 7 |
ТПФ 400/5 Кл. т. 0,5 Рег. № 517-50 |
НТМИ-6-66 6000/100 Кл. т. 0,5 Рег. № 2611-70 |
СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-08 | ||
|
31 |
ПС 110 кВ П-0, РУ-6 кВ, яч. 22 |
ТПФ 400/5 Кл. т. 0,5 Рег. № 517-50 |
НТМИ-6-66 6000/100 Кл. т. 0,5 Рег. № 2611-70 |
СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-08 | ||
|
32 |
ПС 110 кВ П-0, РУ-6 кВ, яч. 23 |
ТПЛ-10-М 400/5 Кл. т. 0,5 Рег. № 22192-07 |
НТМИ-6-66 6000/1000 Кл. т. 0,5 Рег. № 2611-70 |
СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-08 | ||
|
33 |
ПС 110 кВ П-0, РУ-6 кВ, яч. 25 |
ТПФ 400/5 Кл. т. 0,5 Рег. № 517-50 |
НТМИ-6-66 6000/1000 Кл. т. 0,5 Рег. № 2611-70 |
СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-08 | ||
|
34 |
ПС 110 кВ П-0, РУ-6 кВ, яч. 27 |
ТПЛ-10 400/5 Кл. т. 0,5 Рег. № 1276-59 ТПФ 400/5 Кл. т. 0,5 Рег. № 517-50 |
НТМИ-6-66 6000/1000 Кл. т. 0,5 Рег. № 2611-70 |
СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-08 | ||
|
35 |
ПС 110 кВ П-0, РУ-6 кВ, яч. 41 |
ТВЛМ-10 600/5 Кл. т. 0,5 Рег. № 1856-63 |
НТМИ-6-66 6000/1000 Кл. т. 0,5 Рег. № 2611-70 |
СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-08 | ||
|
36 |
ПС 110 кВ П-0, РУ-6 кВ, яч. 39 |
ТВЛМ-10 600/5 Кл. т. 0,5 Рег. № 1856-63 |
НТМИ-6-66 6000/1000 Кл. т. 0,5 Рег. № 2611-70 |
СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-08 | ||
|
37 |
ПС 110 кВ П-0, РУ-6 кВ, яч. 42 |
ТВК-10 400/5 Кл. т. 0,5 Рег. № 8913-82 |
НТМИ-6-66 6000/1000 Кл. т. 0,5 Рег. № 2611-70 |
СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-08 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
38 |
ПС 110 кВ П-0, РУ-6 кВ, яч. 49 |
ТОЛ-СЭЩ 600/5 Кл. т. 0,5S Рег. № 51623-12 |
ЗНОЛ 6000/^3/100/^3 Кл. т. 0,5 Рег. № 46738-11 |
СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-08 |
СИКОН С70 рег. № 28822-05 |
Сервер ИВК ФГУП «ГХК», УСВ-2, рег. № 41681-10; Сервер ИВК АО «Атомэнергопромсбыт», УСВ-3, рег. № 64242-16 |
|
39 |
РП-138 6 кВ, 1 СШ 6 кВ, яч. 3 |
ТПЛ-10 100/5 Кл. т. 0,5 Рег. № 1276-59 |
НТМИ-6 6000/100 Кл. т. 0,5 Рег. № 831-53 |
СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-08 |
■ | |
|
40 |
РП-138 6 кВ, 2 СШ 6 кВ, яч. 17 |
ТПЛ-10 100/5 Кл. т. 0,5 Рег. № 1276-59 |
НТМИ-6 6000/100 Кл. т. 0,5 Рег. № 831-53 |
СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-08 | ||
|
41 |
РП-138 6 кВ, 2 СШ 6 кВ, яч. 15 |
ТПЛ-10 200/5 Кл. т. 0,5 Рег. № 1276-59 |
НТМИ-6 6000/100 Кл. т. 0,5 Рег. № 831-53 |
СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-08 | ||
|
42 |
ПС 110 кВ П-5, РУ-35 кВ, яч. ВЛТ-50, ВЛ 35 кВ ВЛТ- 50 |
ТОЛ-35 150/5 Кл. т. 0,5S Рег. № 21256-07 |
ЗНОМ-35-65 35000/^3/100/^3 Кл. т. 0,5 Рег. № 912-70 |
СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-08 | ||
|
43 |
ПС 110 кВ П-5, 3 СШ 6 кВ, яч. 39 |
ТПЛ-10 150/5 Кл. т. 0,5 Рег. № 1276-59 |
НТМИ-6 6000/100 Кл. т. 0,5 Рег. № 831-53 |
СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-08 | ||
|
44 |
РТП-214 6 кВ, 1 СШ 0,4 кВ, яч. 18 |
ТШП-0,66 300/5 Кл. т. 0,5S Рег. № 15173-06 |
- |
ПСЧ-4ТМ.05М.17 Кл. т. 0,5S/1,0 Рег. № 36355-07 | ||
|
45 |
ПС 110 кВ П-0, 1 СШ 6 кВ, яч. 02 |
ТПОЛ-10 600/5 Кл. т. 0,5 Рег. № 1261-59 |
НТМИ-6-66 6000/100 Кл. т. 0,5 Рег. № 2611-70 |
СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-08 |
СИКОН С70 рег. № 28822-05 | |
|
46 |
ПС 110 кВ П-0, 1 СШ 6 кВ, яч. 04 |
ТПОЛ-10 600/5 Кл. т. 0,5 Рег. № 1261-59 |
НТМИ-6-66 6000/100 Кл. т. 0,5 Рег. № 2611-70 |
СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-08 | ||
|
47 |
ПС 110 кВ П-0, 2 СШ 6 кВ, яч. 24 |
ТПОЛ-10 600/5 Кл. т. 0,5 Рег. № 1261-59 |
НТМИ-6-66 6000/100 Кл. т. 0,5 Рег. № 2611-70 |
СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-08 | ||
|
48 |
ПС 110 кВ П-0, 3 СШ 6 кВ, яч. 35 |
ТВЛМ-10 600/5 Кл. т. 0,5 Рег. № 1856-63 |
НТМИ-6-66 6000/100 Кл. т. 0,5 Рег. № 2611-70 |
СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-08 |
Примечания:
-
1. Допускается изменение наименования ИК без изменения объекта измерений.
-
2. Допускается замена ТТ, ТН, счетчиков, УСПД на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что Предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 3 метрологических характеристик.
-
3. Допускается замена УСВ на аналогичное, утвержденного типа.
-
4. Допускается замена сервера ИВК без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО).
-
5. Замена оформляется техническим актом в установленном на Предприятии-владельце АИИС КУЭ порядке, вносят изменения в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ, как их неотъемлемая часть.
Таблица 3 - Основные метрологические характеристики ИК АИИС КУЭ
|
Номера ИК |
Вид электроэнергии |
Границы основной погрешности (±5), % |
Границы погрешности в рабочих условиях (±5), % |
|
1, 6, 9-19 |
Активная Реактивная |
1,1 2,2 |
3,2 6,4 |
|
2-5, 23, 24, 26-37, 39-41, 43, 45-48 |
Активная Реактивная |
1,3 2,1 |
3,3 5,7 |
|
7, 8, 44 |
Активная Реактивная |
1,1 1,8 |
3,3 5,6 |
|
20, 21 |
Активная Реактивная |
1,1 1,8 |
3,2 5,6 |
|
22, 25 |
Активная Реактивная |
1,2 1,9 |
2,9 4,7 |
|
38, 42 |
Активная Реактивная |
1,3 2,1 |
3,4 5,7 |
|
Пределы допускаемой абсолютной погрешности смещения шкалы времени компонентов АИИС КУЭ, входящих в состав СОЕВ, относительно шкалы времени UTC (SU), (±Д), с |
5 | ||
|
Примечания:
| |||
Таблица 4 - Основные технические характеристики ИК АИИС КУЭ
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Количество ИК |
48 |
|
Нормальные условия: параметры сети: - напряжение, % от ином |
от 98 до 102 |
|
1 |
2 |
|
- ток, % от 1ном |
от 100 до 120 |
|
- коэффициент мощности |
0,9 |
|
- частота, Гц |
от 49,6 до 50,4 |
|
температура окружающей среды, °С |
от +21 до +25 |
|
Условия эксплуатации: параметры сети: - напряжение, % от ином |
от 90 до 110 |
|
- ток, % от Ьом |
от 1(2) до 120 |
|
- коэффициент мощности |
от 0,5инд до 0,87емк |
|
- частота, Гц |
от 49,6 до 50,4 |
|
температура окружающей среды для ТТ, ТН, °С |
от -45 до +40 |
|
температура окружающей среды для счетчиков, °С |
от 0 до +40 |
|
температура окружающей среды для УСПД, °С |
от +15 до +25 |
|
температура окружающей среды для серверов ИВК, °С |
от +15 до +25 |
|
атмосферное давление, кПа |
от 80,0 до 106,7 |
|
относительная влажность, %, не более |
98 |
|
Надежность применяемых в АИИС КУЭ компонентов: Счетчики: ПСЧ-3ТМ.05М.05 (рег. № 36354-07) - среднее время наработки на отказ, ч, не менее |
140000 |
|
- среднее время восстановления работоспособности, ч, не более |
72 |
|
ПСЧ-4ТМ.05М.17 (рег. № 36355-07) - среднее время наработки на отказ, ч, не менее |
140000 |
|
- среднее время восстановления работоспособности, ч, не более |
72 |
|
СЭТ-4ТМ.03М, СЭТ-4ТМ.03М.01 (рег. № 36697-08) - среднее время наработки на отказ, ч, не менее |
140000 |
|
- среднее время восстановления работоспособности, ч, не более |
72 |
|
СИКОН С70 (рег. № 28822-05) - среднее время наработки на отказ, ч, не менее |
70000 |
|
- среднее время восстановления работоспособности, ч, не более |
24 |
|
УСВ-2: - коэффициент готовности, не менее |
0,95 |
|
- среднее время восстановления работоспособности, ч, не более |
24 |
|
УСВ-3: - коэффициент готовности, не менее |
0,95 |
|
- среднее время восстановления работоспособности, ч, не более |
24 |
|
Серверы ИВК: - коэффициент готовности, не менее |
0,99 |
|
- среднее время восстановления работоспособности, ч, не более |
1 |
|
Глубина хранения информации: Счетчики: ПСЧ-3ТМ.05М.05 (рег. № 36354-07) - тридцатиминутный профиль нагрузки в двух направлениях, сут, | |
|
не менее |
113 |
|
ПСЧ-4ТМ.05М.17 (рег. № 36355-07) - тридцатиминутный профиль нагрузки в двух направлениях, сут, | |
|
не менее |
113 |
|
1 |
2 |
|
СЭТ-4ТМ.03М, СЭТ-4ТМ.03М.01 (рег. № 36697-08) | |
|
- тридцатиминутный профиль нагрузки в двух направлениях, сут, | |
|
не менее, не менее |
113 |
|
СИКОН С70 (рег. № 36697-08) | |
|
- тридцатиминутный профиль нагрузки в двух направлениях, сут, | |
|
не менее |
45 |
|
Серверы ИВК: | |
|
- хранение результатов измерений и информации состояний | |
|
средств измерений, лет, не менее |
3,5 |
Надежность системных решений:
защита от кратковременных сбоев питания сервера с помощью источника бесперебойного питания;
резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии по электронной почте.
В журналах событий фиксируются факты:
-
- журнал счетчика: параметрирования; пропадания напряжения; коррекции времени.
-
- журнал УСПД: параметрирования; коррекции времени.
-
- журнал сервера: параметрирования; коррекции времени.
Защищенность применяемых компонентов:
-
- механическая защита от несанкционированного доступа и пломбирование: счетчиков электрической энергии;
промежуточных клеммников вторичных цепей напряжения; испытательной коробки;
УСПД; сервера.
-
- защита на программном уровне информации при хранении, передаче,
параметрировании: счетчиков электрической энергии; УСПД;
сервера.
Возможность коррекции времени в:
-
- счетчиках электрической энергии (функция автоматизирована);
-
- УСПД (функция автоматизирована);
-
- сервере (функция автоматизирована).
Возможность сбора информации: о состоянии средств измерений; о результатах измерений (функция автоматизирована).
Цикличность:
измерений 30 мин (функция автоматизирована); сбора не реже одного раза в сутки (функция автоматизирована).
